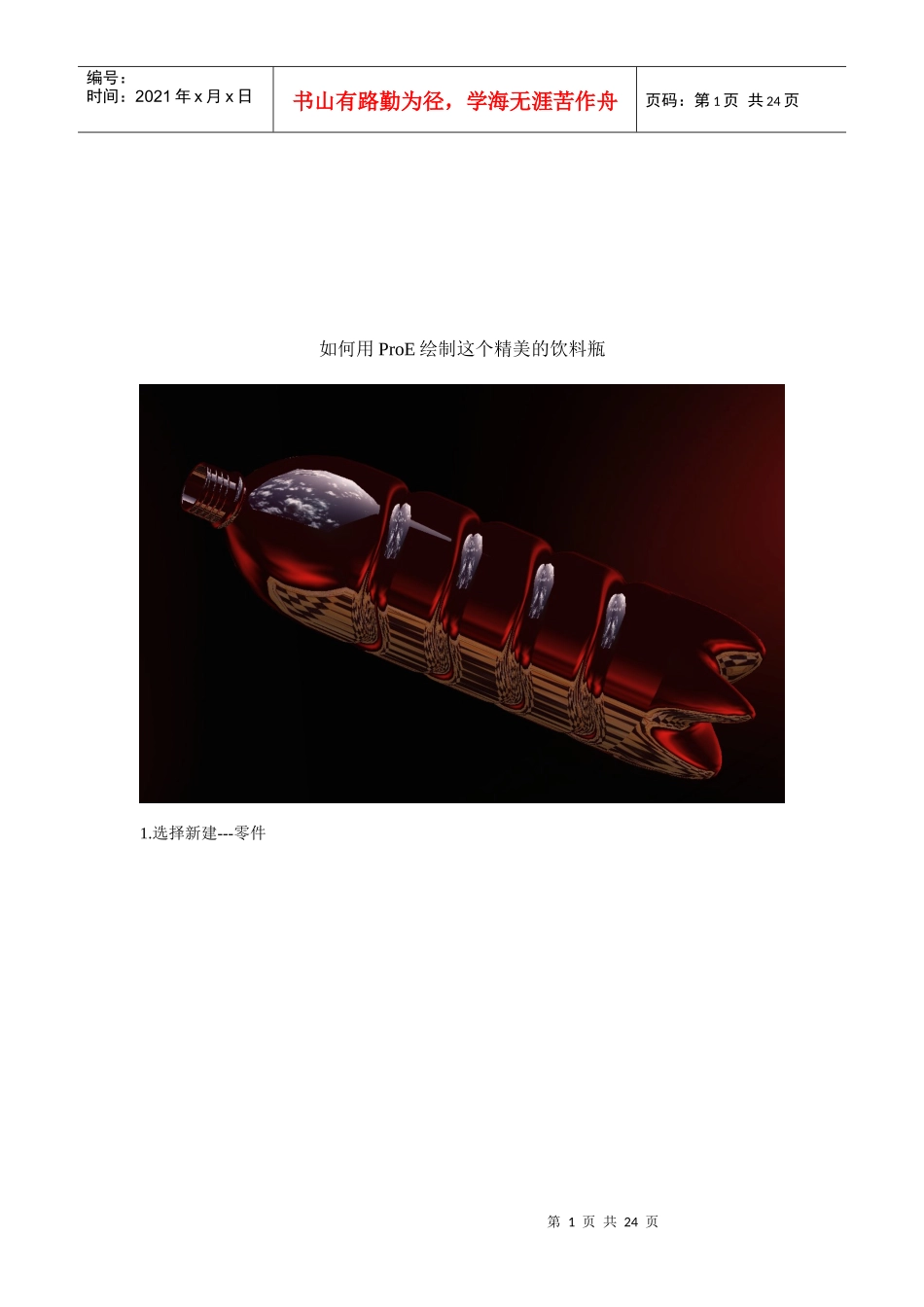

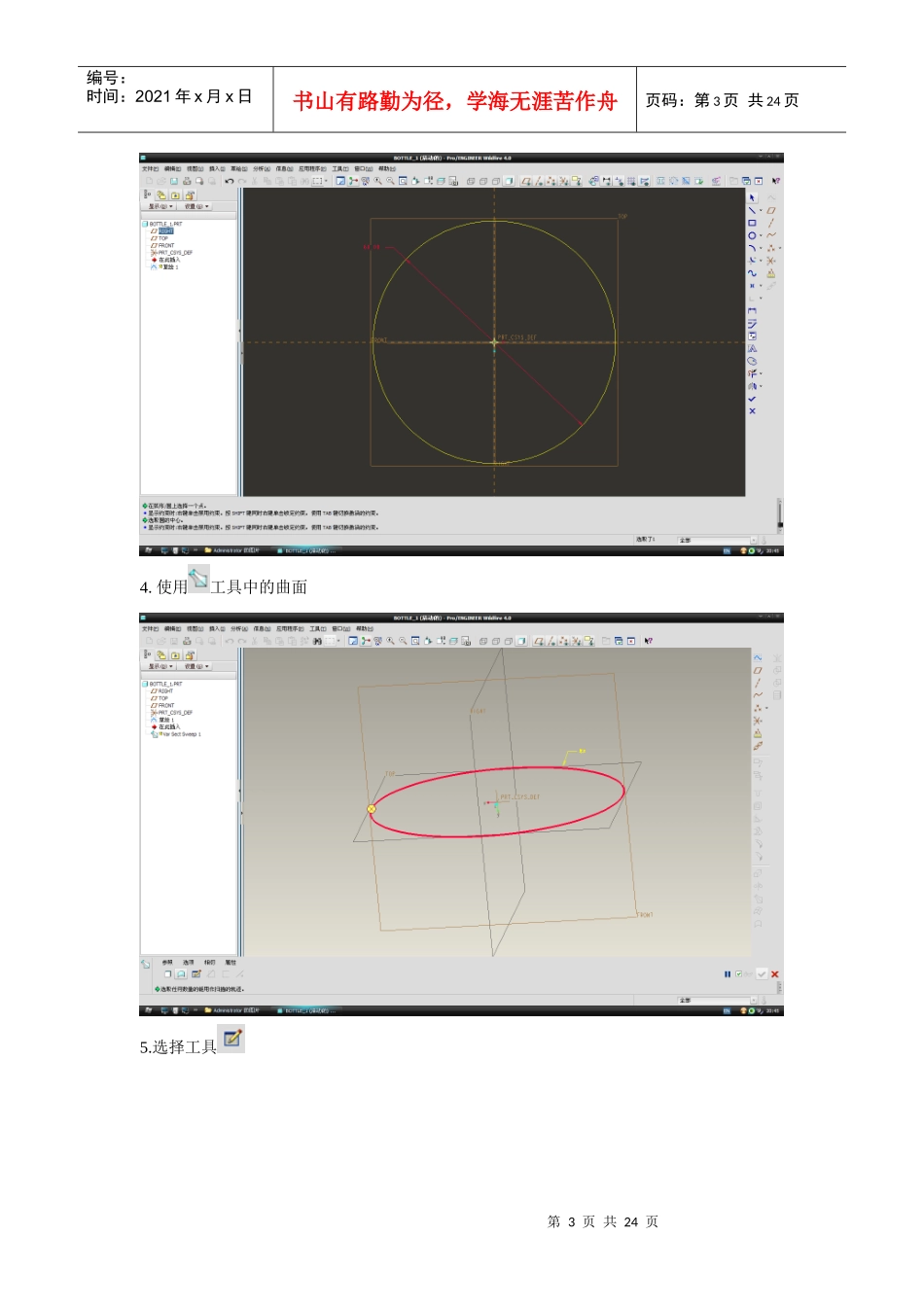

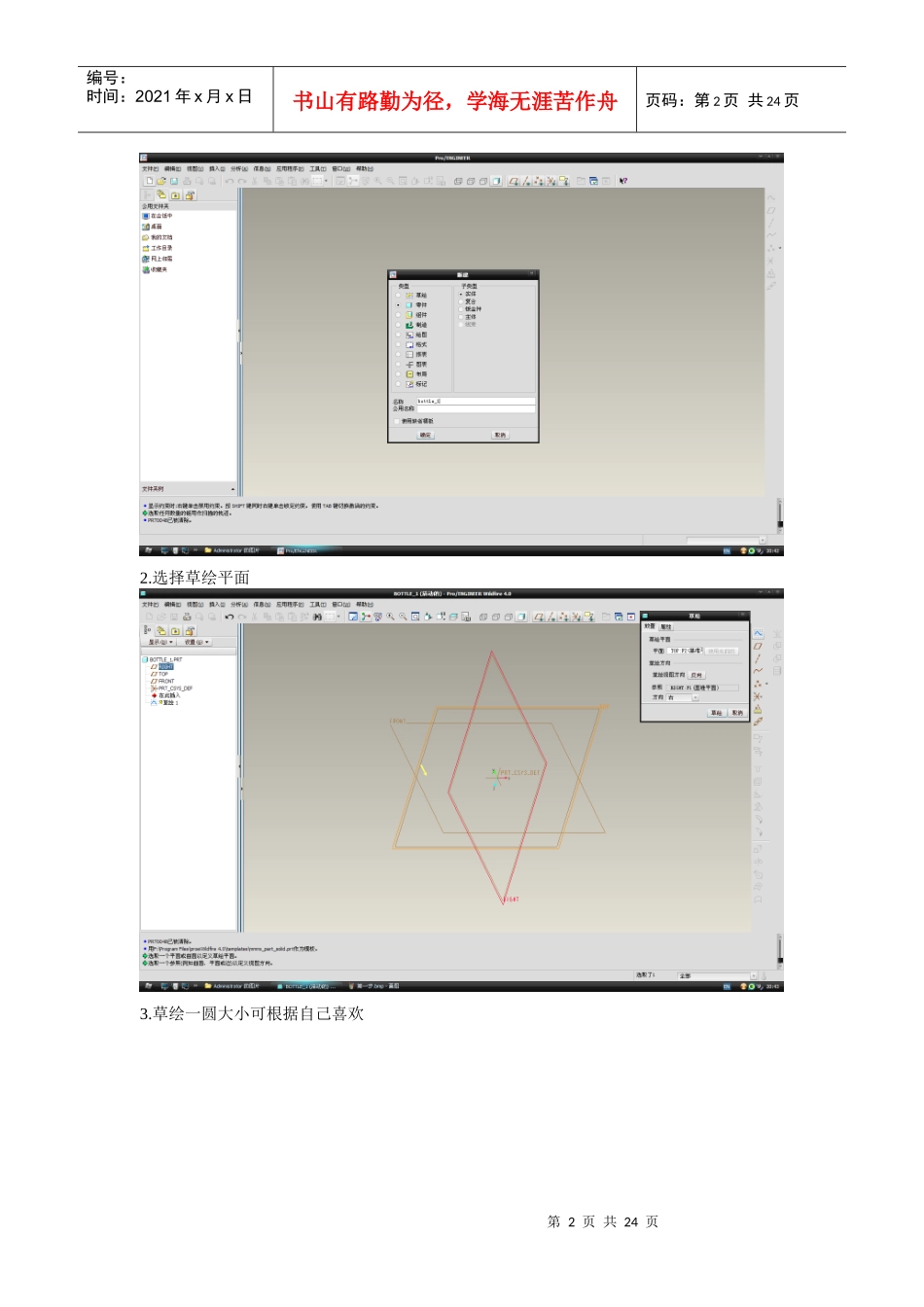

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页如何用ProE绘制这个精美的饮料瓶1.选择新建---零件第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页2.选择草绘平面3.草绘一圆大小可根据自己喜欢第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页4.使用工具中的曲面5.选择工具第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页6.绘制出如图曲线用标注出12.00的那段尺寸，值得注意的是所绘制的曲线千万不能与基准线相交否则不能成功。7.在工具中选择关系第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页8.有鼠标单击sd9，然后再插入---函数。9.选择函数trajpar,输入如图所示函数，数值可自行调节直到合适。第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页10.最后得到如图所示图形，值得注意的是，如果使用了参照线在单击确认之前一定要把参照线删除。11.确认后得到如下图形，瓶身大致轮廓已经绘出。第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页12.使用旋转---曲面命令瓶口出，我这里是选择front或者right平面13.在瓶口与瓶身相接处绘制一条参照线。第8页共24页第7页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共24页14.用直线.曲线和倒角工具绘制出如图15.完成后如图所示第9页共24页第8页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共24页16.使用加厚特征把瓶口加厚到适当的厚度17.使用螺旋扫描制作瓶口的螺纹第10页共24页第9页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共24页18.使用直线和圆弧工具画出如图所示轮廓19.把扫描的起始点更改到线的顶端（单击要更改为起始点的那个点变成红色后按住鼠标右键不动就可以选择了）。第11页共24页第10页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共24页20.绘出扫描的截面为一圆21.得到如图所示图形第12页共24页第11页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共24页22.对瓶口进行倒角23.创建如图所示的面和一个坐标，面与瓶的距离最好是瓶身半径的整数倍第13页共24页第12页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共24页24.选择创建曲线---从方程---笛卡尔坐标系我这里选择的面是DTM1或者DTM2（坐标用刚刚创建好的坐标）。25.输入如图被选中的所示的方程关系，可自行调节里面的数值直到合适自己瓶身第14页共24页第13页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共24页26.创建成功后使用草绘复制曲线，因为刚刚创建的只是基准曲线，是不可编辑的，所以必须要复制出一根可编辑的曲线。27.选中复制好的曲线在编辑---投影第15页共24页第14页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共24页28.选中瓶身曲面，使得曲线投影到瓶身上。29.选中投影线使用插入---扫描---曲面第16页共24页第15页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共24页30.用曲线链---选取全部进行扫描31.然后在中心线正交处绘制圆，其圆大小当与瓶身上的花纹凹槽宽度一致。第17页共24页第16页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共24页32.做好上面的一步之后直接单击确认即可，然后选中扫描出来的曲面进行阵列---方向阵列33.阵列好了之后选中其中一个扫描曲面和瓶身使用编辑---合并工具，注意一定要选中两个曲面。第18页共24页第17页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共24页34.然后可得到如图所示图形35.对另外几个扫描曲面依次进行上一...
