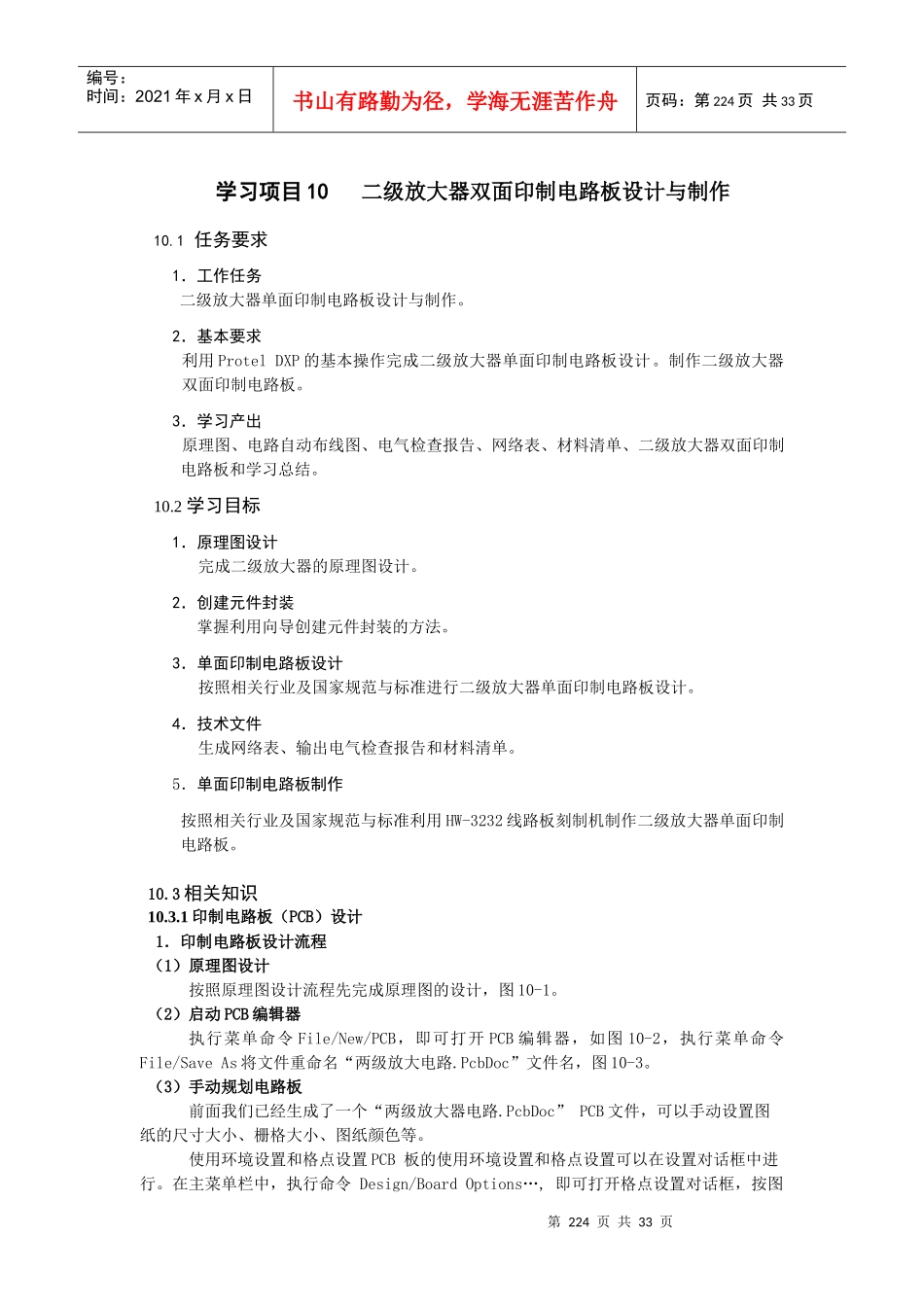

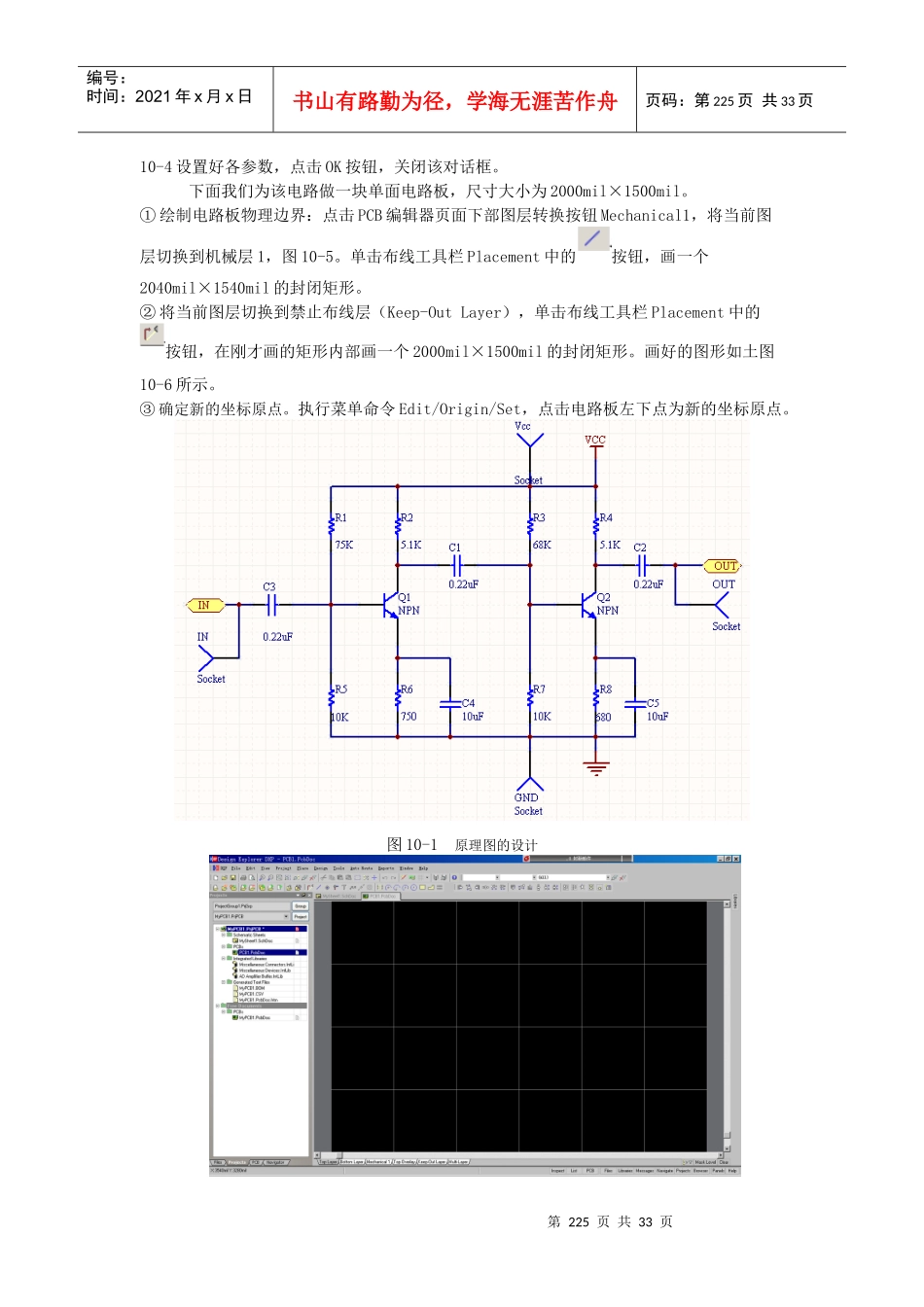

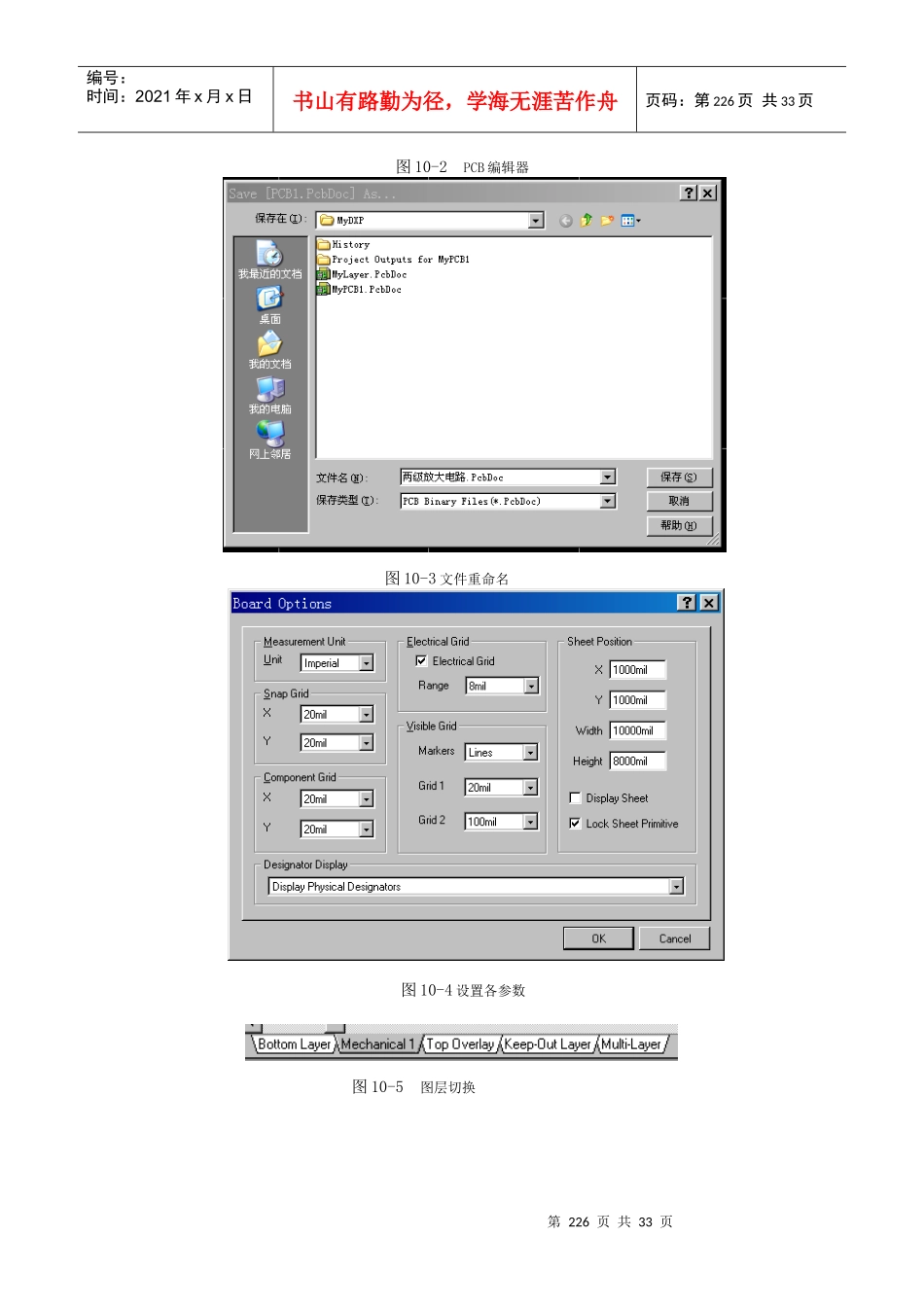

第224页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第224页共33页学习项目10二级放大器双面印制电路板设计与制作10.1任务要求1．工作任务二级放大器单面印制电路板设计与制作。2．基本要求利用ProtelDXP的基本操作完成二级放大器单面印制电路板设计。制作二级放大器双面印制电路板。3．学习产出原理图、电路自动布线图、电气检查报告、网络表、材料清单、二级放大器双面印制电路板和学习总结。10.2学习目标1．原理图设计完成二级放大器的原理图设计。2．创建元件封装掌握利用向导创建元件封装的方法。3．单面印制电路板设计按照相关行业及国家规范与标准进行二级放大器单面印制电路板设计。4．技术文件生成网络表、输出电气检查报告和材料清单。5．单面印制电路板制作按照相关行业及国家规范与标准利用HW-3232线路板刻制机制作二级放大器单面印制电路板。10.3相关知识10.3.1印制电路板（PCB）设计1．印制电路板设计流程（1）原理图设计按照原理图设计流程先完成原理图的设计，图10-1。（2）启动PCB编辑器执行菜单命令File/New/PCB，即可打开PCB编辑器，如图10-2，执行菜单命令File/SaveAs将文件重命名“两级放大电路.PcbDoc”文件名，图10-3。（3）手动规划电路板前面我们已经生成了一个“两级放大器电路.PcbDoc”PCB文件，可以手动设置图纸的尺寸大小、栅格大小、图纸颜色等。使用环境设置和格点设置PCB板的使用环境设置和格点设置可以在设置对话框中进行。在主菜单栏中，执行命令Design/BoardOptions…,即可打开格点设置对话框，按图第225页共33页第224页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第225页共33页10-4设置好各参数，点击OK按钮，关闭该对话框。下面我们为该电路做一块单面电路板，尺寸大小为2000mil×1500mil。①绘制电路板物理边界：点击PCB编辑器页面下部图层转换按钮Mechanical1，将当前图层切换到机械层1，图10-5。单击布线工具栏Placement中的按钮，画一个2040mil×1540mil的封闭矩形。②将当前图层切换到禁止布线层（Keep-OutLayer），单击布线工具栏Placement中的按钮，在刚才画的矩形内部画一个2000mil×1500mil的封闭矩形。画好的图形如土图10-6所示。③确定新的坐标原点。执行菜单命令Edit/Origin/Set，点击电路板左下点为新的坐标原点。图10-1原理图的设计第226页共33页第225页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第226页共33页图10-2PCB编辑器图10-3文件重命名图10-4设置各参数图10-5图层切换第227页共33页第226页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第227页共33页图10-6绘制电路板（4）生成网络表在原理图中将所有元件的属性（特别是元件封装）填写好，生成网络表。（5）装入网络表及元件这一步工作是整个设计工作中一个非常重要的环节。对于每一个装入的元件必须有相应的封装形式，这是自动布线中所不能缺少的。对封装的说明包含在网络表文件中。因此，只有将网络表和元件装入后，才能开始印制电路板的自动布线工作。这里介绍利用网络表文件装入网络表和元件，其步骤如下：在SCH原理图编辑环境下，本例先打开“两级放大电路.SchDoc”文件。执行主菜单命令DesignUpdatePCB两级放大电路.PcbDoc，系统弹出如图10-7所示的EngineeringChangeOrder对话框。单击ValidateChanges按钮，系统将检查所有的更改是否都有效，如果有效，将在右边Check栏对应位置打勾，如果有错误，Check栏中将显示红色错误标识。一般的错误都是由于组件封装定义不正确，系统找不到给定的封装，或者设计PCB板时没有添加对应的集成库。此时则返回到SCH原理图编辑环境中，对有错误的组件进行更改，直到修改完所有的错误即Check栏中全为正确内容为止，如图10-8。单击ExecuteChanges按钮，系统将执行所有的更改操作，如果执行成功，Status下的Done列表栏将被勾选，执行结果如图10-9所示。单击Close按钮，将关闭该对话框，进人PCB编辑接口，如图10-10，这样就将网络表装入到PCB编辑器中了。第228页共33页第227页共33页编号：时间：2021年x月x日书山有路勤为径，学...
