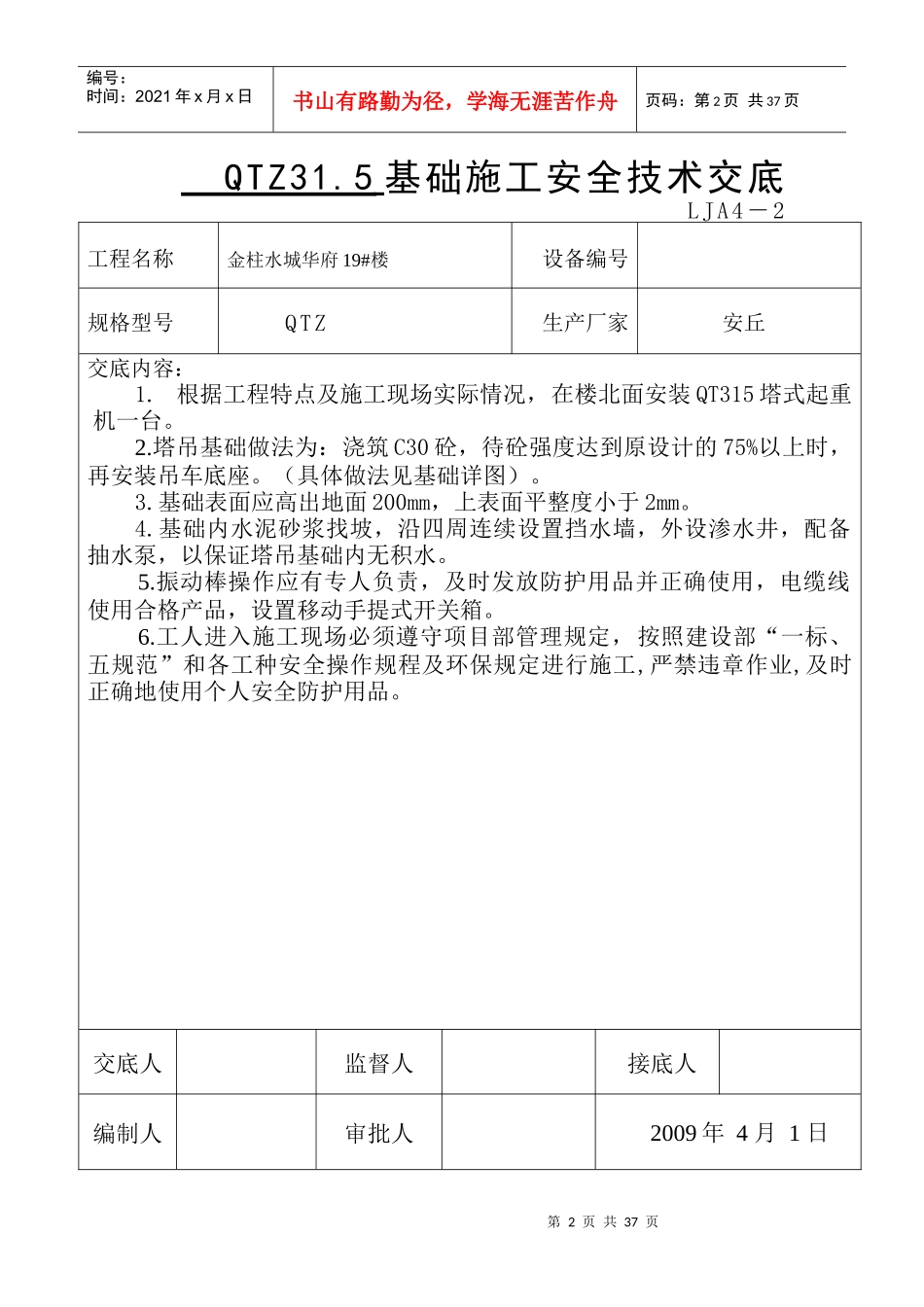

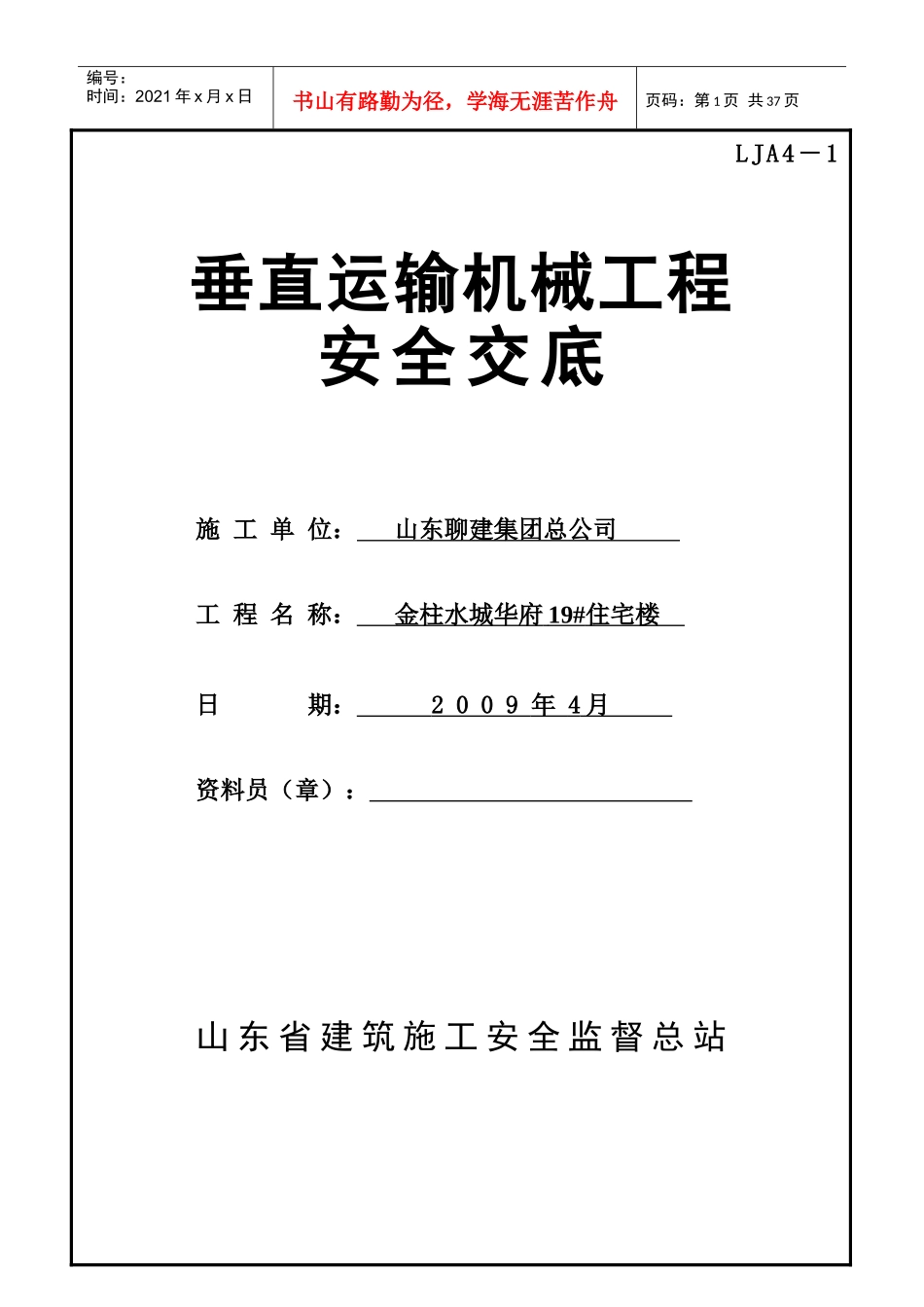

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页LJA4－1垂直运输机械工程安全交底施工单位：山东聊建集团总公司工程名称：金柱水城华府19#住宅楼日期：2009年4月资料员（章）：山东省建筑施工安全监督总站第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页QTZ31.5基础施工安全技术交底LJA4－2工程名称金柱水城华府19#楼设备编号规格型号QTZ生产厂家安丘交底内容：1.根据工程特点及施工现场实际情况，在楼北面安装QT315塔式起重机一台。2.塔吊基础做法为：浇筑C30砼，待砼强度达到原设计的75%以上时，再安装吊车底座。（具体做法见基础详图）。3.基础表面应高出地面200mm，上表面平整度小于2mm。4.基础内水泥砂浆找坡，沿四周连续设置挡水墙，外设渗水井，配备抽水泵，以保证塔吊基础内无积水。5.振动棒操作应有专人负责，及时发放防护用品并正确使用，电缆线使用合格产品，设置移动手提式开关箱。6.工人进入施工现场必须遵守项目部管理规定，按照建设部“一标、五规范”和各工种安全操作规程及环保规定进行施工,严禁违章作业,及时正确地使用个人安全防护用品。交底人监督人接底人编制人审批人2009年4月1日第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页塔吊安装安全技术交底LJA4－3工程名称金柱水城华府19#住宅楼设备编号规格型号QTZ31.5生产厂家安丘第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页交底内容：根据工程特点及施工现场实际情况，在本工程楼北面安装QTZ31。5自升塔式起重机一台。施工准备：1、安装前应对塔机的结构、技术性能做全面了解，并勘察施工现场情况，包括塔机基础土壤类别，周围建筑物、空中电缆线等情况，并考虑吊装的拆卸有无障碍等情况，并相应制定出安装工作计划，统筹安排，交叉作业，确保任务完成。2、要使塔机安全可靠，尽快安装完毕，需要有计划的组织机械人员、吊装人员、电工及辅助人员的相应配合。3、要有切实可行的安全措施，组织安装人员学习有关的安全规程，配备齐安全带、安全帽等必备用具。准备好安装塔机的辅助材料，如绳夹、铁丝、润滑油，各部位连接的螺栓、螺母、垫圈、开口销及25T汽车吊一辆。4、注意塔机各个部分连接螺栓、销轴的性能等级，材质等均有严格的要求，安装时一定要对号入座，不能混用。5、塔机位置确定及处理①确定位置，首先考虑方便施工，充分发挥设备的利用率和效率,然后考虑便于拆装，便于施工，避免各种障碍物，综合现场实际情况将塔机安装塔吊安装安全技术交底LJA4－3第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页工程名称金柱水城华府19#住宅楼设备编号规格型号QTZ315生产厂家安丘交底内容：在拟建筑物北面西侧，距建筑物5米。②地基基础：根据塔吊厂家说明书中的基础设置塔吊底座，浇筑C30砼待砼强度达到原设计的75%以上时，在安装吊车底座。三、安装程序：1、先将底架放置于混凝土基础上，拧紧地脚螺栓，测量底架上四个法兰盘的水平度，其误差应在1.6mm内，若超差则在底架与基础的接触面间用楔形调整块及铁板等垫平，注意垫块必须垫实、垫牢，不允许垫块有任何可能的松动，再次拧紧20个M24地脚螺栓（双螺母防松）。然后将一节基础节，一节支撑节和二节标准节与底架联接好（注意使塔身有踏步的一面垂直于建筑物）。并将四个斜面撑杆与底架和支撑节用销轴相连。2、把液压系统固定在外套架上，在地上将下支座、回转支承、上回转部分、司机室、回转机构组装好后，整体起吊，用4个销轴安装在外套架上，再用8个M24高强螺栓安装在安装好的标准节上，调整套架上导轮与标准节间的间隙，使各边间隙在2-3mm之间。3、将塔顶用吊车吊起，缓缓地置于上转台的上方，对准塔顶下端四个耳板孔与上转台相应的耳板，并注意塔顶的前后方向和臂架方向一致性。然后用四个外联接销轴穿好并插上开口销。塔吊安装安全技术交底第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，...
