数控相贯线切割机SHD-16-1型技术参数VIP免费

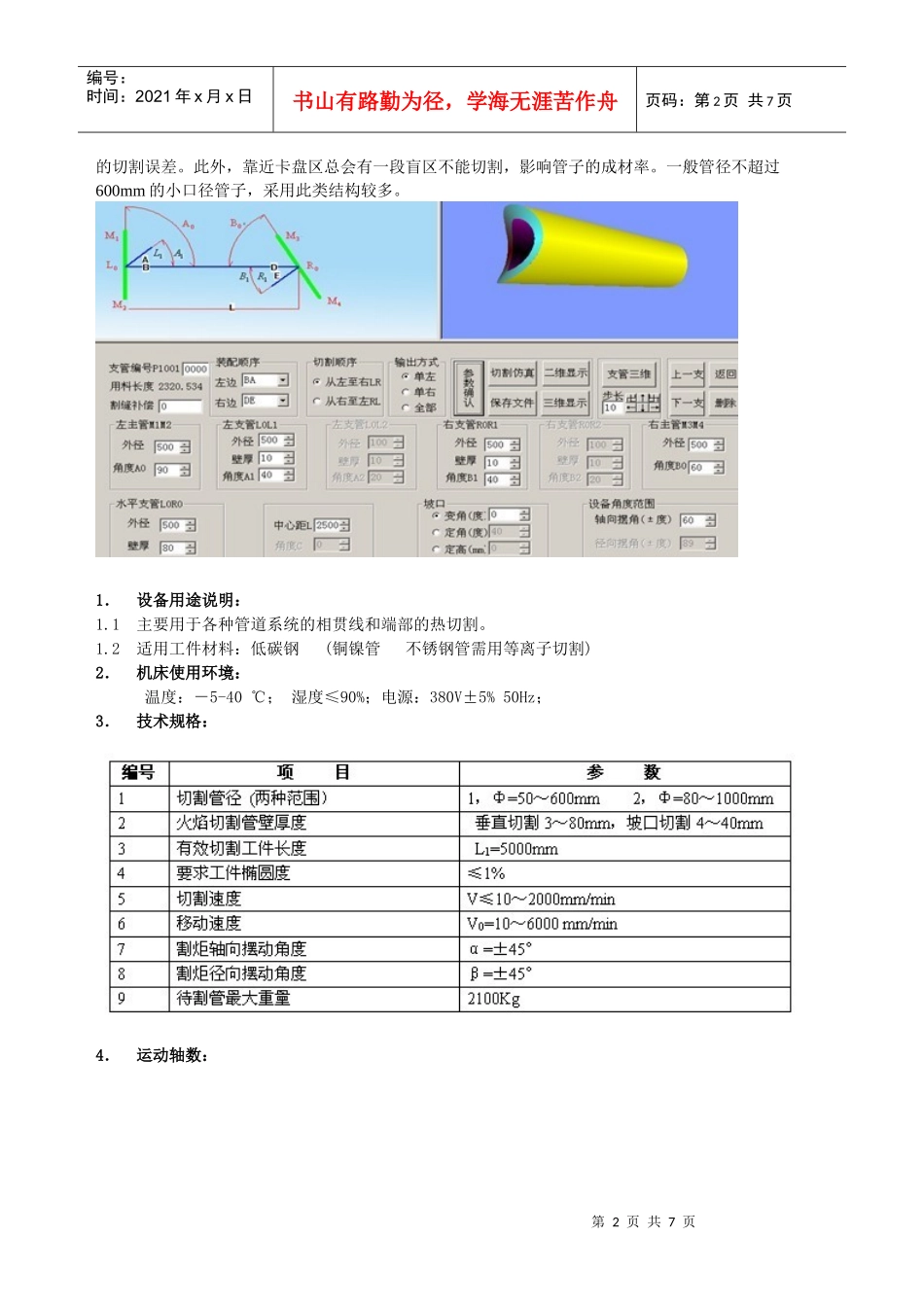

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页赠送配件移动U盘一只、割嘴1#2#各一套、产品说明书一本、二次开发软件一套、电源线一根、通针一套。SHD-16-1数控相贯线切割机产品介绍：相贯线切割机是由卡盘固定钢管旋转，这是目前最普遍的一种形式。由卡盘夹住钢管旋转，在钢管的长度方向上配有几个可移动的托架，托住旋转的钢管，带有割炬的移动小车沿钢管长度方向平行运动，割炬受控制器控制，切割相贯线。卡盘有三爪自定心卡盘和四爪、五爪自定心卡盘，一般管径在600mm以下的都采用三爪卡盘，只有当管径大于600mm或切割管子的管壁很厚时才会考虑使用四爪卡盘。卡紧方式分为手动卡紧和电动卡紧二种，也有用户提出气动卡紧卡盘，但气动卡盘结构要复杂得多，成本也较高。托架安置在导轨上，可根据管子长短调整位置，也可调整托轮间的距离以应对不同口径的钢管。卡盘式相贯线切割机结构简单，系统计算时以卡盘旋转一周作为参变量，有正确的度数计量，相对来说对管子的圆度要求也低一点，有时管子稍有弯曲，通过托架位置的调整，也能切割。操作时，很重要的一条，就是要随时注意托架位置的调整，以保持管子的水平，此位置调整不好，会产生较大第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页的切割误差。此外，靠近卡盘区总会有一段盲区不能切割，影响管子的成材率。一般管径不超过600mm的小口径管子，采用此类结构较多。1．设备用途说明：1.1主要用于各种管道系统的相贯线和端部的热切割。1.2适用工件材料：低碳钢(铜镍管不锈钢管需用等离子切割)2．机床使用环境：温度：－5-40℃；湿度≤90%；电源：380V±5%50Hz；3．技术规格：4．运动轴数：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页5．切割机钢管传动形式及切割方式：5.1切割机钢管传动形式：摩擦传动轮组式结构5.2切割方式：火焰切割（乙炔或丙烷）或等离子切割。6．设备进口部件配置：运动位置控制卡四海时代数控交流伺服系统A4系列日本松下交流伺服电机和驱动器齿轮箱德国NEUGART直线导轨以及滚珠丝杆台湾ABBA电磁阀意大利FG继电器日本欧姆龙开关德国施耐德7．设备的主要切割性能：7.1主要切割形式:骑座式：支管内壁和母管外壁相贯插入式：支管外壁和母管内壁相贯（内坡口相贯由甲方提出工艺要求，乙方协助开发）7.2可切割的母管相贯线孔或支管相贯线端面为：第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页☆：选择切割，需在订货时可提出的收费选项。7.3切割最小交叉角度20°。7.4提供三种坡口的处理功能：定角坡口：按用户输入的角度进行坡口切割(最大坡口角度45°)变角坡口：根据相贯的两面角而变化的坡口定点坡口：用户可指定特殊点的角度，坡口角将在这几个点之间光滑地变化。7.5连续切割：机器具有多条相贯线连续切割的功能，只要将管件上需切割的数据一次输入机器，机器可自动完成多条相贯线的切割(由于受界面限制，设备上一次最多可输入、连续切割8个相贯线图形)，过程中无需人工干预。7.6误差补偿：机器提供多种误差补偿功能，以保证相贯曲线的正确：坡口补偿：由于机械误差引起的修正。管径补偿：由于热变形引起的修正。角度补偿：由于热变形引起的修正。椭圆度补偿：由于圆管不圆引起的修正（含多位置椭圆度补偿）。割缝补偿：由于切割的割缝引起的修正。焊缝补偿：根据焊接工艺要求指定的焊缝距离。8．控制系统的基本配置及功能：第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页8.1控制系统硬件工控一体机台湾工控平板电脑USB1个CPUVIR400内存DDR512MBRS2322个硬盘60G网卡100M触摸式操作屏12英寸彩显触摸屏（工业级）运动控制卡PMAC卡电气控制柜武汉四海时代手持式操作箱武汉四海时代8.2控制系统软件：操作系统Windows98视窗系统相贯线数学软件BYME(自主研发、自主知识产权)人机接口软件武汉四海时代8.3控制系统功能：8.3.1本控制系统具有人性化的交互界面，操作简单、直观...
