塑料材料特性及其用途VIP免费

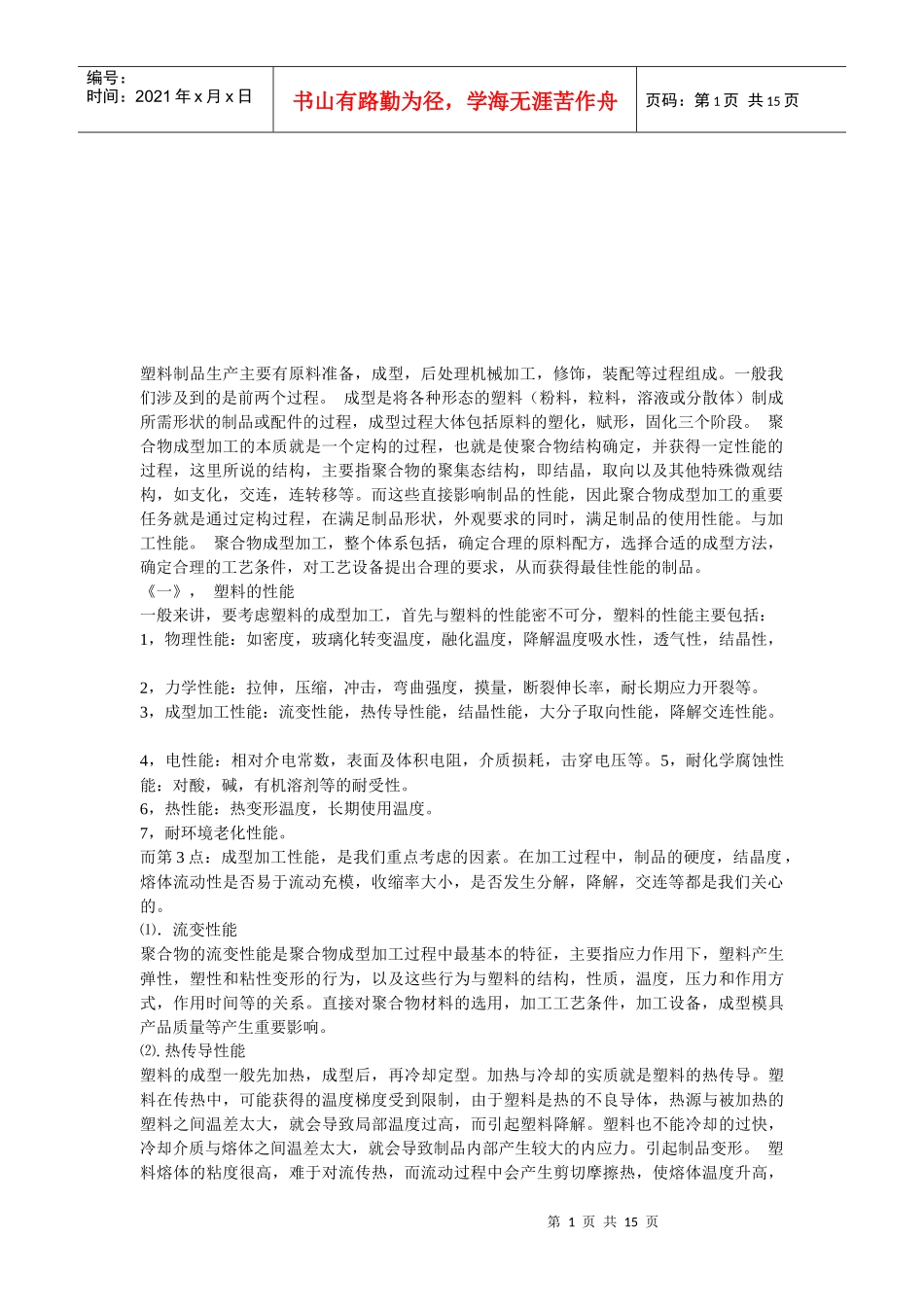

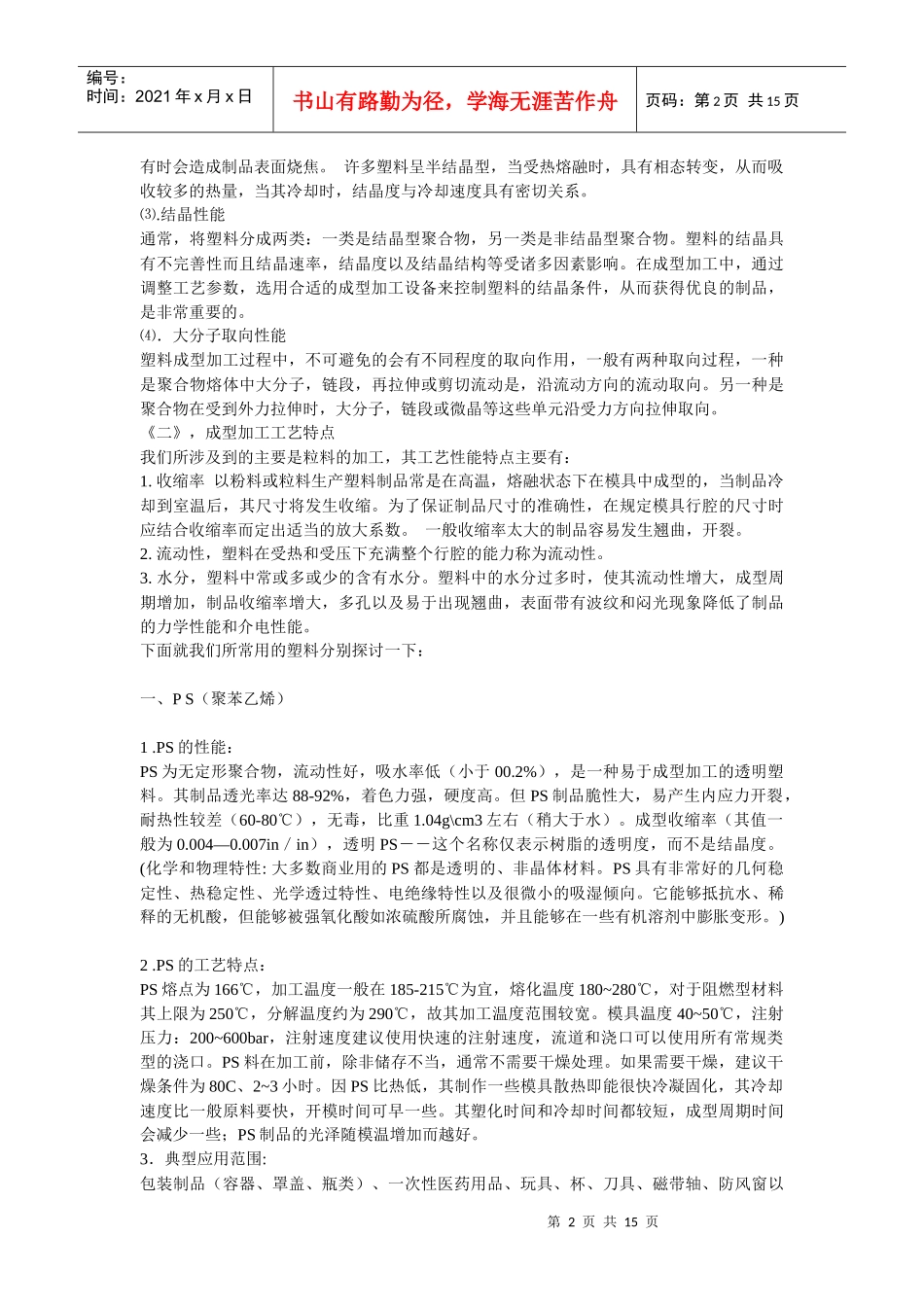

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页塑料制品生产主要有原料准备，成型，后处理机械加工，修饰，装配等过程组成。一般我们涉及到的是前两个过程。成型是将各种形态的塑料（粉料，粒料，溶液或分散体）制成所需形状的制品或配件的过程，成型过程大体包括原料的塑化，赋形，固化三个阶段。聚合物成型加工的本质就是一个定构的过程，也就是使聚合物结构确定，并获得一定性能的过程，这里所说的结构，主要指聚合物的聚集态结构，即结晶，取向以及其他特殊微观结构，如支化，交连，连转移等。而这些直接影响制品的性能，因此聚合物成型加工的重要任务就是通过定构过程，在满足制品形状，外观要求的同时，满足制品的使用性能。与加工性能。聚合物成型加工，整个体系包括，确定合理的原料配方，选择合适的成型方法，确定合理的工艺条件，对工艺设备提出合理的要求，从而获得最佳性能的制品。.A2a&T-_1wZ+A0g《一》，塑料的性能一般来讲，要考虑塑料的成型加工，首先与塑料的性能密不可分，塑料的性能主要包括：1，物理性能：如密度，玻璃化转变温度，融化温度，降解温度吸水性，透气性，结晶性，2，力学性能：拉伸，压缩，冲击，弯曲强度，摸量，断裂伸长率，耐长期应力开裂等。3，成型加工性能：流变性能，热传导性能，结晶性能，大分子取向性能，降解交连性能。4，电性能：相对介电常数，表面及体积电阻，介质损耗，击穿电压等。5，耐化学腐蚀性能：对酸，碱，有机溶剂等的耐受性。6，热性能：热变形温度，长期使用温度。7，耐环境老化性能。而第3点：成型加工性能，是我们重点考虑的因素。在加工过程中，制品的硬度，结晶度，熔体流动性是否易于流动充模，收缩率大小，是否发生分解，降解，交连等都是我们关心的。⑴．流变性能聚合物的流变性能是聚合物成型加工过程中最基本的特征，主要指应力作用下，塑料产生弹性，塑性和粘性变形的行为，以及这些行为与塑料的结构，性质，温度，压力和作用方式，作用时间等的关系。直接对聚合物材料的选用，加工工艺条件，加工设备，成型模具产品质量等产生重要影响。⑵.热传导性能塑料的成型一般先加热，成型后，再冷却定型。加热与冷却的实质就是塑料的热传导。塑料在传热中，可能获得的温度梯度受到限制，由于塑料是热的不良导体，热源与被加热的塑料之间温差太大，就会导致局部温度过高，而引起塑料降解。塑料也不能冷却的过快，冷却介质与熔体之间温差太大，就会导致制品内部产生较大的内应力。引起制品变形。塑料熔体的粘度很高，难于对流传热，而流动过程中会产生剪切摩擦热，使熔体温度升高，第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页有时会造成制品表面烧焦。许多塑料呈半结晶型，当受热熔融时，具有相态转变，从而吸收较多的热量，当其冷却时，结晶度与冷却速度具有密切关系。$t0T-B#P#S!r3B0Q⑶.结晶性能通常，将塑料分成两类：一类是结晶型聚合物，另一类是非结晶型聚合物。塑料的结晶具有不完善性而且结晶速率，结晶度以及结晶结构等受诸多因素影响。在成型加工中，通过调整工艺参数，选用合适的成型加工设备来控制塑料的结晶条件，从而获得优良的制品，是非常重要的。⑷．大分子取向性能塑料成型加工过程中，不可避免的会有不同程度的取向作用，一般有两种取向过程，一种是聚合物熔体中大分子，链段，再拉伸或剪切流动是，沿流动方向的流动取向。另一种是聚合物在受到外力拉伸时，大分子，链段或微晶等这些单元沿受力方向拉伸取向。《二》，成型加工工艺特点6f3x/d+v5`2y(f9P我们所涉及到的主要是粒料的加工，其工艺性能特点主要有：1.收缩率以粉料或粒料生产塑料制品常是在高温，熔融状态下在模具中成型的，当制品冷却到室温后，其尺寸将发生收缩。为了保证制品尺寸的准确性，在规定模具行腔的尺寸时应结合收缩率而定出适当的放大系数。一般收缩率太大的制品容易发生翘曲，开裂。2.流动性，塑料在受热和受压下充满整个行腔的能力称为流动性。&F$G5k^)I.q3.水分，塑料中常或多或少的含有水分。塑料中的水分过多时，使其流动...
