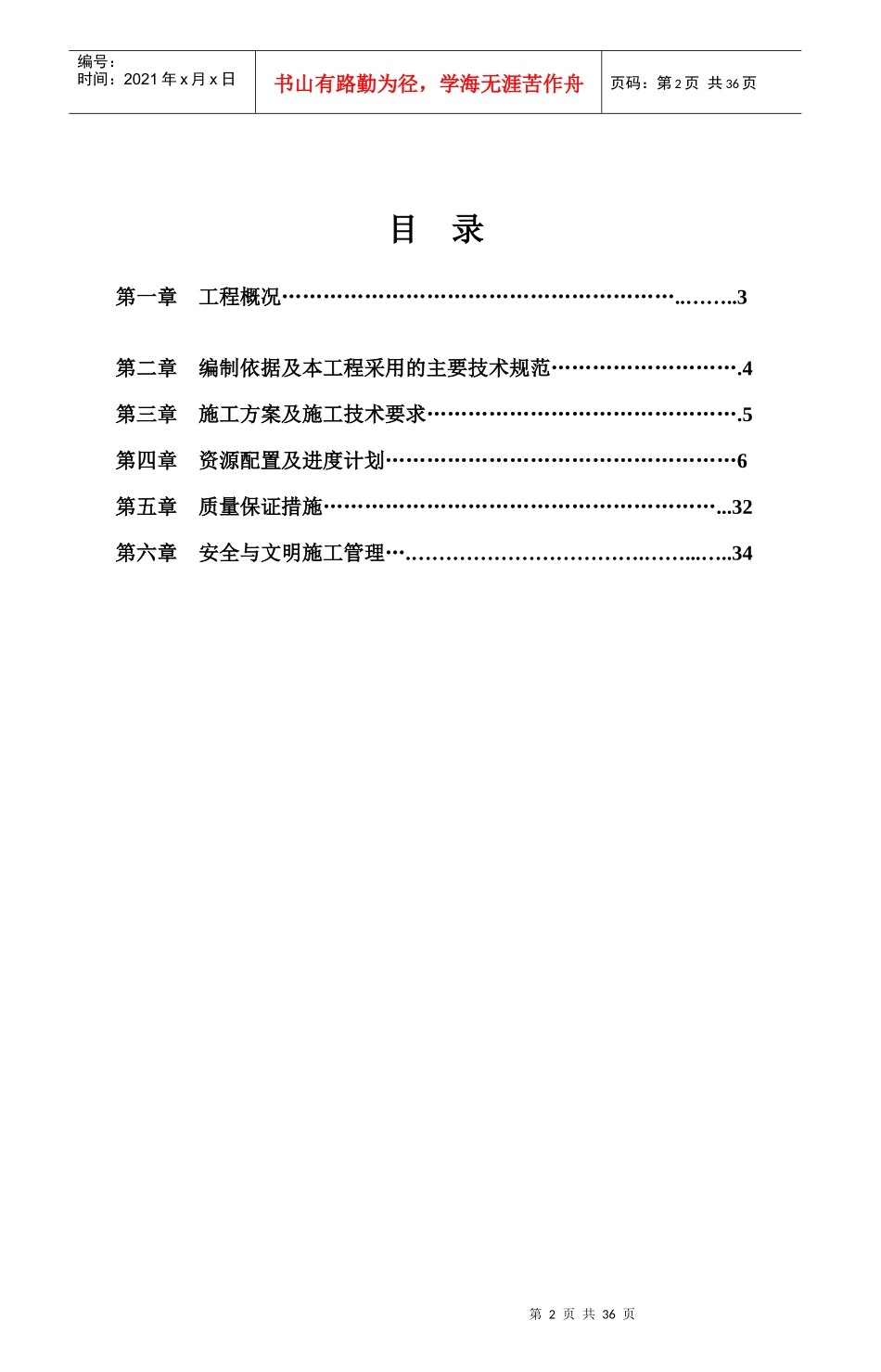

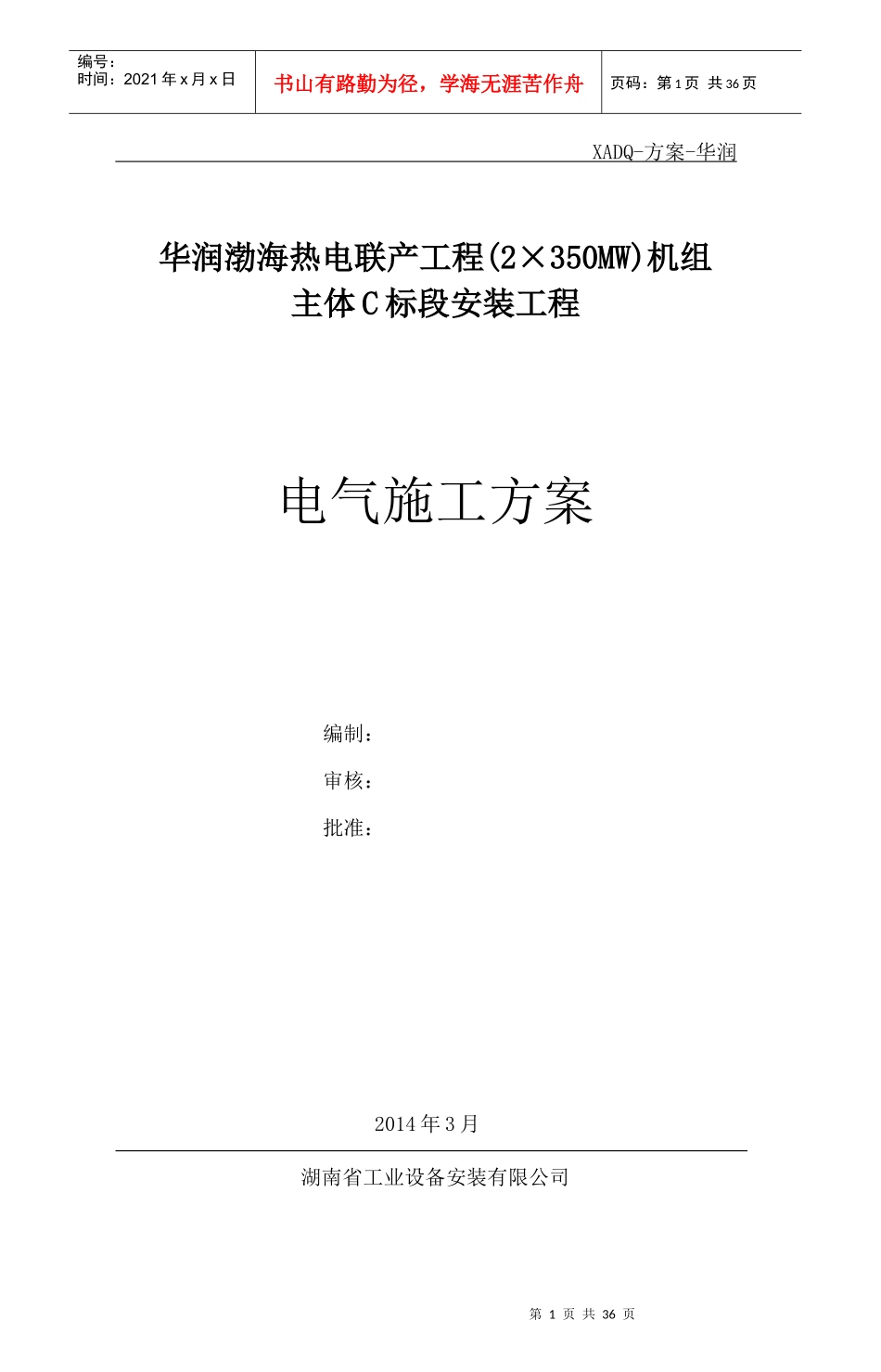

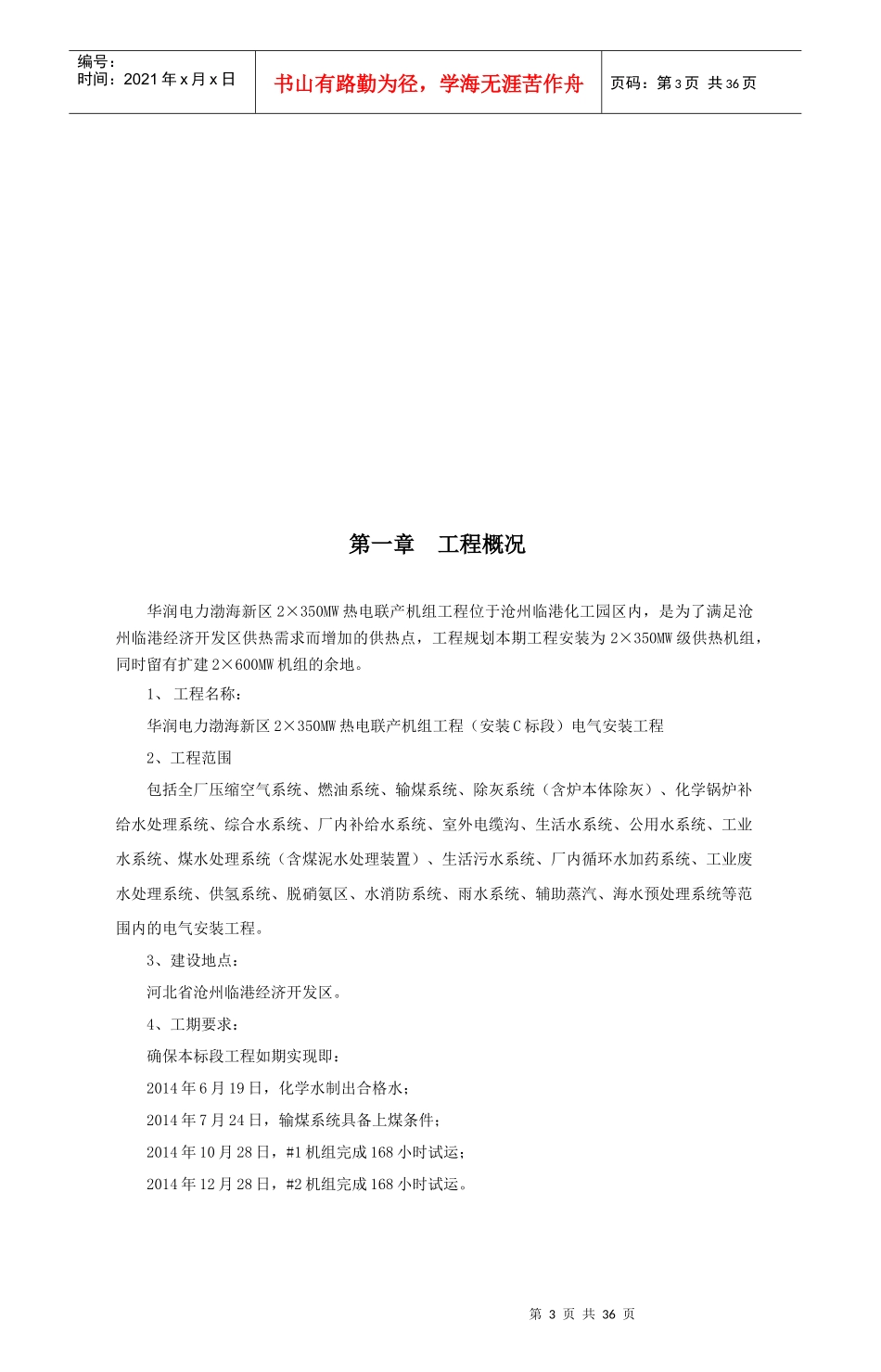

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页XADQ-方案-华润华润渤海热电联产工程(2×350MW)机组主体C标段安装工程电气施工方案编制：审核：批准：2014年3月湖南省工业设备安装有限公司第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页目录第一章工程概况…………………………………………………..……..3第二章编制依据及本工程采用的主要技术规范……………………….4第三章施工方案及施工技术要求……………………………………….5第四章资源配置及进度计划……………………………………………6第五章质量保证措施…………………………………………………...32第六章安全与文明施工管理….…………………………….……...…..34第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页第一章工程概况华润电力渤海新区2×350MW热电联产机组工程位于沧州临港化工园区内，是为了满足沧州临港经济开发区供热需求而增加的供热点，工程规划本期工程安装为2×350MW级供热机组，同时留有扩建2×600MW机组的余地。1、工程名称：华润电力渤海新区2×350MW热电联产机组工程（安装C标段）电气安装工程2、工程范围包括全厂压缩空气系统、燃油系统、输煤系统、除灰系统（含炉本体除灰）、化学锅炉补给水处理系统、综合水系统、厂内补给水系统、室外电缆沟、生活水系统、公用水系统、工业水系统、煤水处理系统（含煤泥水处理装置）、生活污水系统、厂内循环水加药系统、工业废水处理系统、供氢系统、脱硝氨区、水消防系统、雨水系统、辅助蒸汽、海水预处理系统等范围内的电气安装工程。3、建设地点：河北省沧州临港经济开发区。4、工期要求：确保本标段工程如期实现即：2014年6月19日，化学水制出合格水；2014年7月24日，输煤系统具备上煤条件；2014年10月28日，#1机组完成168小时试运；2014年12月28日，#2机组完成168小时试运。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页第二章编制依据及本工程采用的主要技术规范1、编制依据1.1业主提供的招标文件及设计施工图；1.2施工现场条件；1.3相关的施工及验收技术规范、标准和标准图集；2、执行的技术标准《《电力建设施工及验收技术规范第5部分热工自动化》DL/T5190.5—2004《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电力高压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程旋转电机施工及验收规范》GB50170-2006《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程蓄电池施工及验收规范》经会审签证的施工图纸和设计文件；批准签证的设计变更；设备制造厂家提供的图纸和技术文件；第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页第三章施工方案及施工技术要求一、施工部署按常规方法进行，工作内容包括设备订货（业主订货除外）、催货、验收、运输、保管、安装、调试、试运直至移交业主前的全部工作。1、施工前期：配合土建预留预埋、设备开箱检查、接地网的敷设、电缆支吊架制安，电缆桥架组装、设备基础制安。2、施工中期：配电装置安装、变压器安装与试验，控制室设备安装、电缆敷设、电缆终端头制作安装、接线、系统调校。3、施工后期：配电装置受电、变压器试运行。二、干式变压器安装1、工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→电压切换装置的安装→变压器联线→交接试验→送电前检查→送电试运行→竣工验收。2、设备点件检查2.1设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。2.2按照设备清单，施工图纸及设备技术文件核对...
