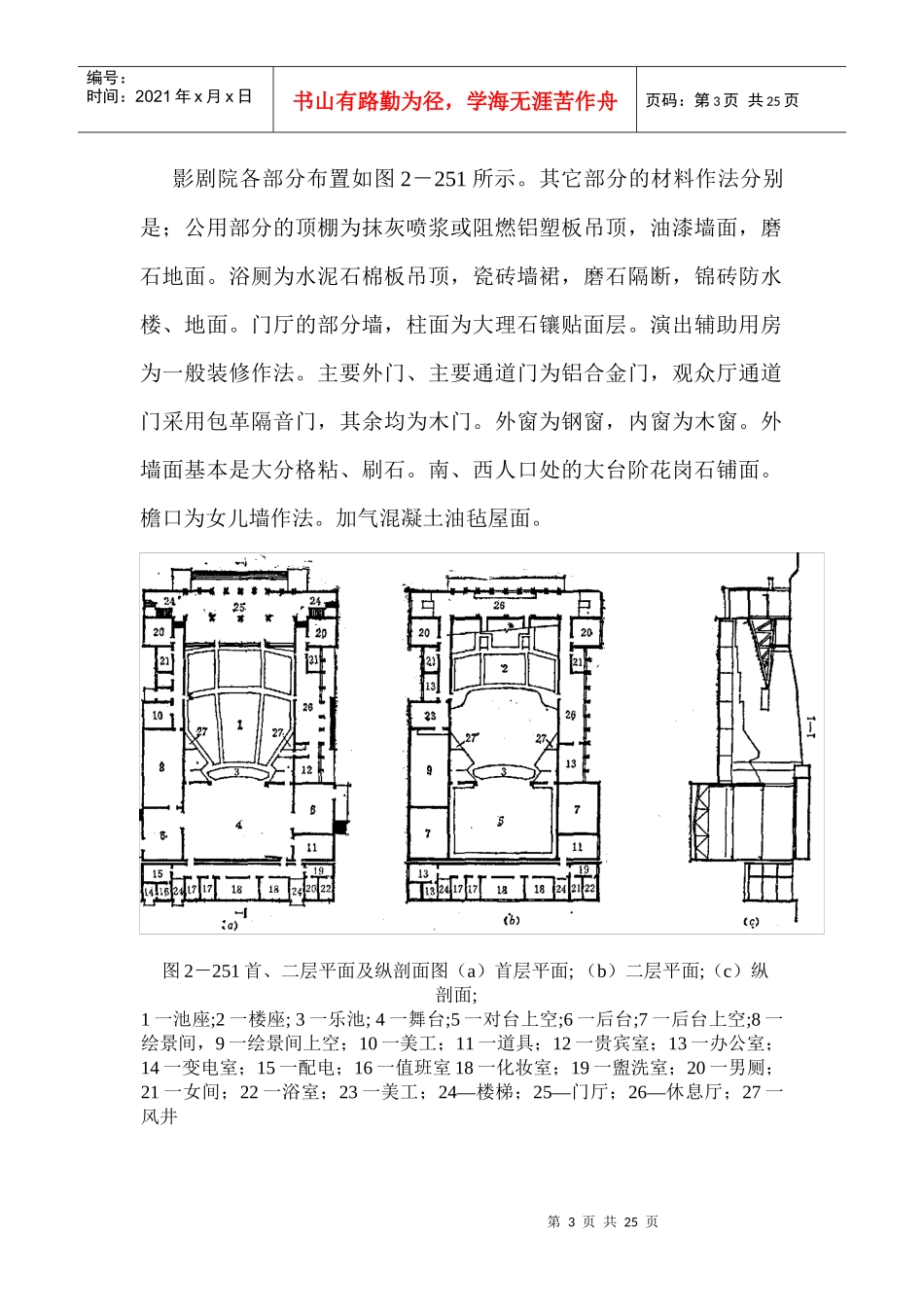

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页影剧院工程施工组织设计第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页一.工程概况本工程建筑面积5890m2，观众厅两层，1460个座位。设计标高±0.00=47.35m，场地设计标高46.10—46.60m。按给定坐标定位置。施工场地面积约5360m2，为建筑占地面积的l.7倍，比较狭窄。场地自然标高为46.10—46.60m，基本平坦。观众厅平面尺寸为24×42m，檐高15.80m。首层地面标高一1.10～＋0.70m，为不等坡度坡面，舞台前有半地下乐池。池座座位的曲率设计，前座以舞台后墙中心为圆心，后座曲率放大。楼座阶梯布置、横向拆线布置，中部留象眼出人口。观众厅的波形顶棚为轻钢龙骨，防火纸面石膏板吊顶，楼座底的顶棚为钢板网抹灰吊顶；内墙上部为拉条抹灰，下部与后部为五夹板木护墙，部分吸音面层用穿孔五夹板；池座与楼座地面都是水泥面层。舞台主台24×17m，檐高21.90m，两侧台9m宽。主台台顶设钢木搁栅，墙上双层跑马天桥；内墙面清水勾缝；台面为双层木地板。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页影剧院各部分布置如图2－251所示。其它部分的材料作法分别是；公用部分的顶棚为抹灰喷浆或阻燃铝塑板吊顶，油漆墙面，磨石地面。浴厕为水泥石棉板吊顶，瓷砖墙裙，磨石隔断，锦砖防水楼、地面。门厅的部分墙，柱面为大理石镶贴面层。演出辅助用房为一般装修作法。主要外门、主要通道门为铝合金门，观众厅通道门采用包革隔音门，其余均为木门。外窗为钢窗，内窗为木窗。外墙面基本是大分格粘、刷石。南、西人口处的大台阶花岗石铺面。檐口为女儿墙作法。加气混凝土油毡屋面。图2－251首、二层平面及纵剖面图（a）首层平面;（b）二层平面;（c）纵剖面;1一池座;2一楼座;3一乐池;4一舞台;5一对台上空;6一后台;7一后台上空;8一绘景间，9一绘景间上空；10一美工；11一道具；12一贵宾室；13一办公室；14一变电室；15一配电；16一值班室18一化妆室；19一盥洗室；20一男厕；21一女间；22一浴室；23一美工；24—楼梯；25—门厅；26—休息厅；27一风井第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页本工程采用集中供暖、集中送风方式。消防设施有：台口防火幕，舞台钢屋架侧端的下悬式排烟窗，舞台顶的喷水灭火系统和12t消防水箱。全部钢屋架构件的金属表面均以防火涂料保护。舞台地下室底深一3．40m，300mm厚钢筋混凝土底板，200mm厚混凝土外墙，360mm宽内砖墙，预制人防顶板覆以现浇叠合层。北部基础为钢筋混凝土条基，带构造柱的砖砌大放脚基础墙，与地下室之间设沉降缝。观众厅、门厅、裙房均采用加大柱基面积的钢筋混凝土条形基础。基础埋深一2.80—一3.40m，高差以台阶调整，基底落在三层亚砂土上。地质勘探报告记述。地下水位为一3.80m=43.55m，雨季有少量地表层滞水，地下水无侵蚀性。北部演出准备部分是设有构造柱的三层砖混结构，预应力圆孔楼板，大间设预制进深梁，纵横墙混合承重，墙厚360mm或240mm，层层设圈梁。其余部分均为现浇框架结构，240mm厚填充砖墙，外墙内侧加砌100mm厚加气块。观众厅和主台采用24m和17m跨度的梯形钢屋架、6m大型屋面板。观众厅二层楼座挑台为现浇钢筋混凝土三角形桁架，现浇钢筋混凝土折线阶梯楼板。本工程按8度抗震设防。本工程主要工程量列于表2－190。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页二、施工部署1．工期安排按照部颁工期定额，本工程按二类地区二层影剧院指标，考虑面积、抗震等级、构件预制和基础超深等因素，定额工期应为：1．02×0．96×[455＋（455一415）＋20]＝505（d）本工程计划施工工期16个月，控制为基础3个月、结构7个月、装修及整理6个月。2、结构施工方案的选择本工程结构施工方案主要取决于竖向运输方法的确定。根据工程对象的特点，施工中竖向运输的组织有多种可能：（1）外侧布塔：施工安排方便，进度较快。但占地多，要布置2...
