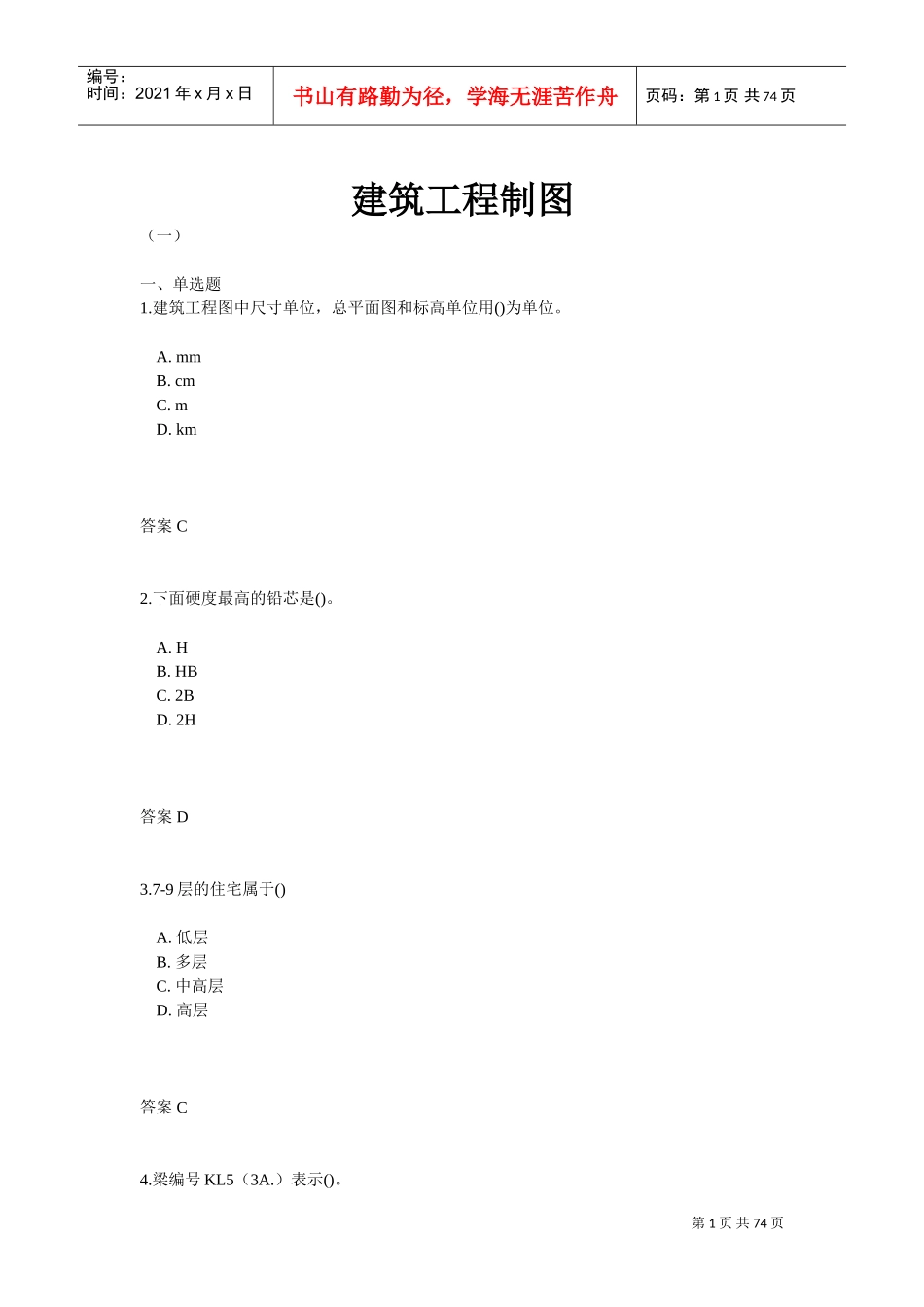

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页建筑工程制图（一）一、单选题1.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。A.mmB.cmC.mD.km答案C2.下面硬度最高的铅芯是()。A.HB.HBC.2BD.2H答案D3.7-9层的住宅属于()A.低层B.多层C.中高层D.高层答案C4.梁编号KL5（3A.）表示()。第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页A.框架梁KL5共有3跨，其中一端有悬挑。B.框架梁KL5共有5跨，其中两端有悬挑。C.框架梁KL5共有4跨，其中一端有悬挑。D.框架梁KL5共有4跨，其中两端有悬挑。答案A5.一级建筑的耐久年限为()年。A.15-25B.25-50C.50-100D.100以上答案D6.标高符号的三角形为等腰直角三角形，髙约()mm。A.3B.5C.6D.8答案A7.下列叙述中不正确的是()A.3%表示长度为100.高度为3的坡度倾斜度B.指北针一般画在总平面图和底层平面图上C.总平面图中的尺寸单位为毫米，标高尺寸单位为米D.总平面图的所有尺寸单位均为米，标注至小数点后二位第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页答案C8.下面硬度最高的铅芯是()。A.HB.HBC.2BD.2H答案D9.“φ8@200”没能表达出这种钢筋的()。A.弯钩形状B.级别C.直径D.间距答案A10.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。A.建筑平面图B.建筑立面图C.总平面图D.功能分区图答案C11.在标注尺寸时，应先标注()尺寸。A.定位第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页B.定形C.总体D.组合体答案B12.详图索引符号为圆圈内的3表示()。A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号答案C13.填充不得穿越尺寸数字，不可避免时。应该是()A.图线断开B.二者重合C.省略标注D.前述均可答案A14.建筑施工图中索引符号的圆的直径为()。A.8mmB.10mmC.12mmD.14mm答案B第5页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页15.在施工图中,M代表().A.窗B.墙C.梁D.门答案D16.房屋结构中框架代号为.()A.KJB.GJC.CJD.ZJ答案A17.()的作用是把门窗洞口上方的荷载传递给两侧的墙体。A.过梁B.窗台C.圈梁D.勒脚答案A18.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定()不动。A.投影面B.H面C.W面第6页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共74页D.V面答案D19.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。A.基础平面图B.基础剖面图C.基础详图D.总平面图答案B20.对图中比例下面表述正确的是()。A.1:100<1:200B.1:50<1:200C.1:100>1:50D.1:100>1:200答案D二、判断题1.剖面线只能按45°细实线画。()答案错2.轴间角指的是空间坐标系中三个坐标轴之间的夹角。()第7页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共74页答案错3.常用构件的代号“GL”表示基础梁。()答案错4.根据立体图判断下列三面投影是否正确。()答案错5.钢筋混凝土结构施工图中“2Φ16”表示2根HPB235级钢筋直径为16mm()答案错6.当实线的延长线为虚线时，应留空隙。()答案对7.地形图中等高线越密，表示地势越陡；等高线越稀，表示地势越平坦。()答案对8.总平面图是画在有等交线或坐标方格网的地形图上。()答案对第8页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共74页9.架立钢筋一般用来固定钢筋的位置，用于钢筋混凝土梁中。()答案对10.建筑立面图是平行于建筑物各方向外表立面的正投影图。()答案对（二）建筑工程制图交卷时间：2015-12-0414:17:20一、单选题1.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定()不动。A.投影面B.H面C.W面D.V面答案D2.下列拉丁字母中，可以用做定位轴线编号的是()。A.LB.IC.OD.Z第9页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共74页答案A3.在标注尺寸时，应先标注()尺寸。A.定位B.定形C.总体D.组合...
