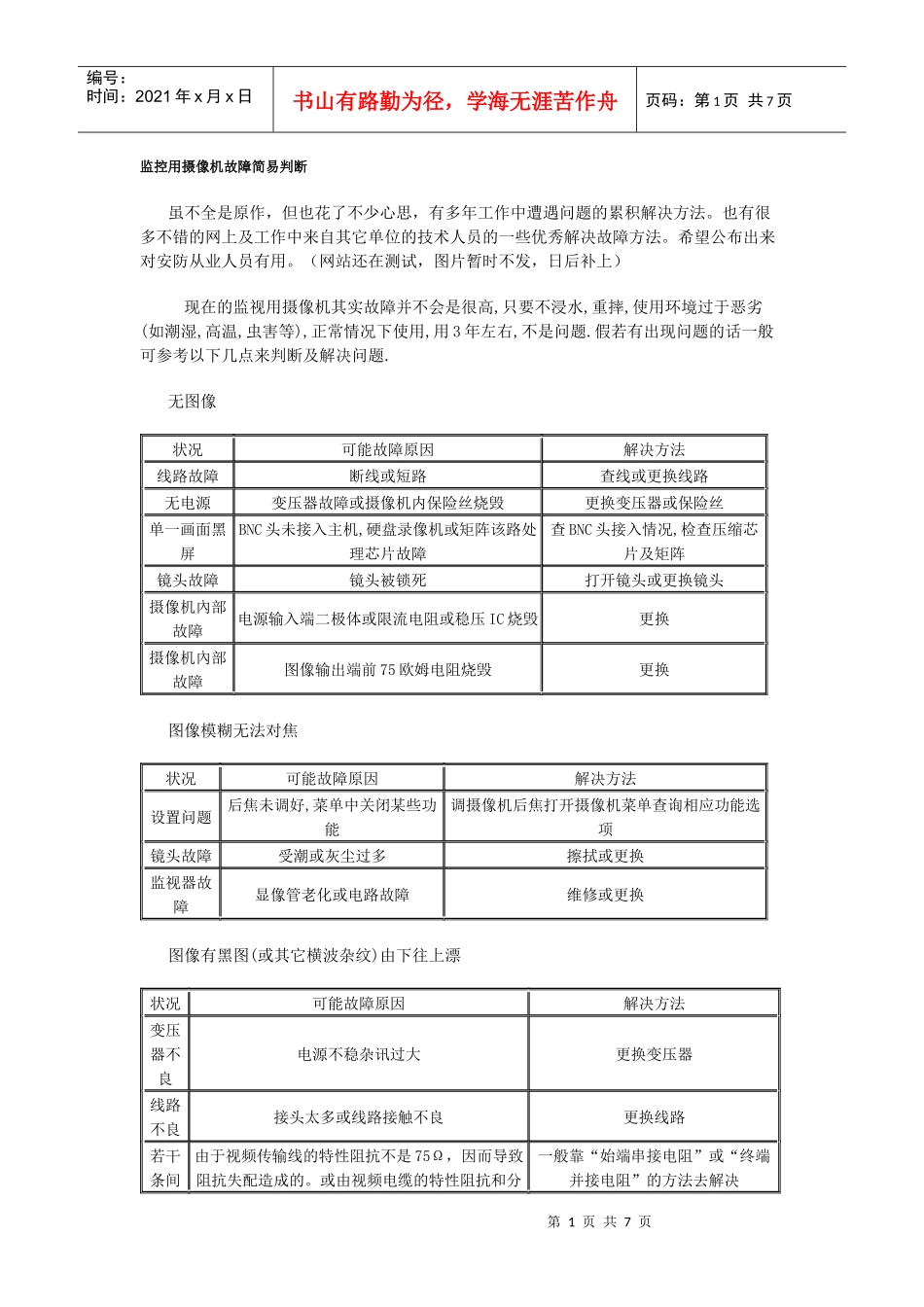

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页监控用摄像机故障简易判断虽不全是原作，但也花了不少心思，有多年工作中遭遇问题的累积解决方法。也有很多不错的网上及工作中来自其它单位的技术人员的一些优秀解决故障方法。希望公布出来对安防从业人员有用。（网站还在测试，图片暂时不发，日后补上）现在的监视用摄像机其实故障并不会是很高,只要不浸水,重摔,使用环境过于恶劣(如潮湿,高温,虫害等),正常情况下使用,用3年左右,不是问题.假若有出现问题的话一般可参考以下几点来判断及解决问题.无图像状况可能故障原因解决方法线路故障断线或短路查线或更换线路无电源变压器故障或摄像机内保险丝烧毁更换变压器或保险丝单一画面黑屏BNC头未接入主机,硬盘录像机或矩阵该路处理芯片故障查BNC头接入情况,检查压缩芯片及矩阵镜头故障镜头被锁死打开镜头或更换镜头摄像机內部故障电源输入端二极体或限流电阻或稳压IC烧毁更换摄像机內部故障图像输出端前75欧姆电阻烧毁更换图像模糊无法对焦状况可能故障原因解决方法设置问题后焦未调好,菜单中关闭某些功能调摄像机后焦打开摄像机菜单查询相应功能选项镜头故障受潮或灰尘过多擦拭或更换监视器故障显像管老化或电路故障维修或更换图像有黑图(或其它横波杂纹)由下往上漂状况可能故障原因解决方法变压器不良电源不稳杂讯过大更换变压器线路不良接头太多或线路接触不良更换线路若干条间由于视频传输线的特性阻抗不是75Ω，因而导致阻抗失配造成的。或由视频电缆的特性阻抗和分一般靠“始端串接电阻”或“终端并接电阻”的方法去解决第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页距相等的竖条干扰布参数都不符合要求综合引起的。出现木纹状的干扰视频传输线的质量不好，特别是屏蔽性能差,线电阻过大、因而造成信号产生较大衰减。或是由于供电系统的电源不“洁净”而引起的。换视频线或是增加套管。电源问题只要对整个系统采用净化电源或在线UPS供电就基本上可以得到解决。在监视器的画面上出现一条黑杠或白杠最常见的故障现象是50周的工频干扰这种现象多半是由系统产生了地环路而引入了50周的工频干扰（交流电的干扰）所造成的地环路的存在可能是由于信号传输线的公共端在两头都接地而造成重复接地；也可能是信号线的公共端与220V电源的零线短路；或系统中的某一设备的公共端与220V交流电源有短路现象；还有可能是信号线受到由交流电源产生的强磁场干扰（如双方靠得太近）而产生的。解决办法是把变压器接成纵向扼流圈（也称中和变压器）的形式,或采用在传输线上接入“纵向扼流圈”的办法，能较好地消除这类干扰线路过长线路过长或信号衰减由于图像信号的高频端损失过大，以致3MHz以上频率的信号基本丢失造成的。这种情况或因传输距离过远，而中间又无放大补偿装置；或因视频传输电缆分布电容过大；或因传输环节中在传输线的芯线与屏蔽线间出现了集中分布的等效电容造成的。应加装信号放大器图像画面太暗无法调亮状况可能故障原因解决方法监视器故障显像管老化更换监视器摄像机输出色彩变色状况可能故障原因解决方法摄像机输出图像拖尾且模糊不清图像发生拖尾现象是ＣＣＤ的转移功能出了问题,势阱中光-电转换产生的电荷不能被及时转移泄漏掉;而图像模糊不清是由于势阱中的电荷达到饱和状态并溢出进入相邻的像素单元及垂直移位寄存器等处所致。摄像机的传感器单元其势阱下部都设置了由P-N结组成的泄漏沟道。就Z-ONE-A讲,当R、G、B3路信号均不正常时,首先应当检查驱动电路送往传感器单元的4组电压是否达到标称值,若4组电压正常,接下来就要查各路输出脉冲的幅度及波形。检查后实际情况是:驱动单元输出的ΦV2、ΦV4几乎没有,即IC101的第2、19脚脉冲波形幅度太小。而IC101第10、11脚第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页ΦV2、ΦV4的输入脉冲波形幅度正常。测得IC101第1脚工作电位只有－2V,正常值应为－8.8V。Q102是IC101的供电电压调整管,它的基极由于R102的阻值变大而电位变高,造成IC101工作电压太高...
