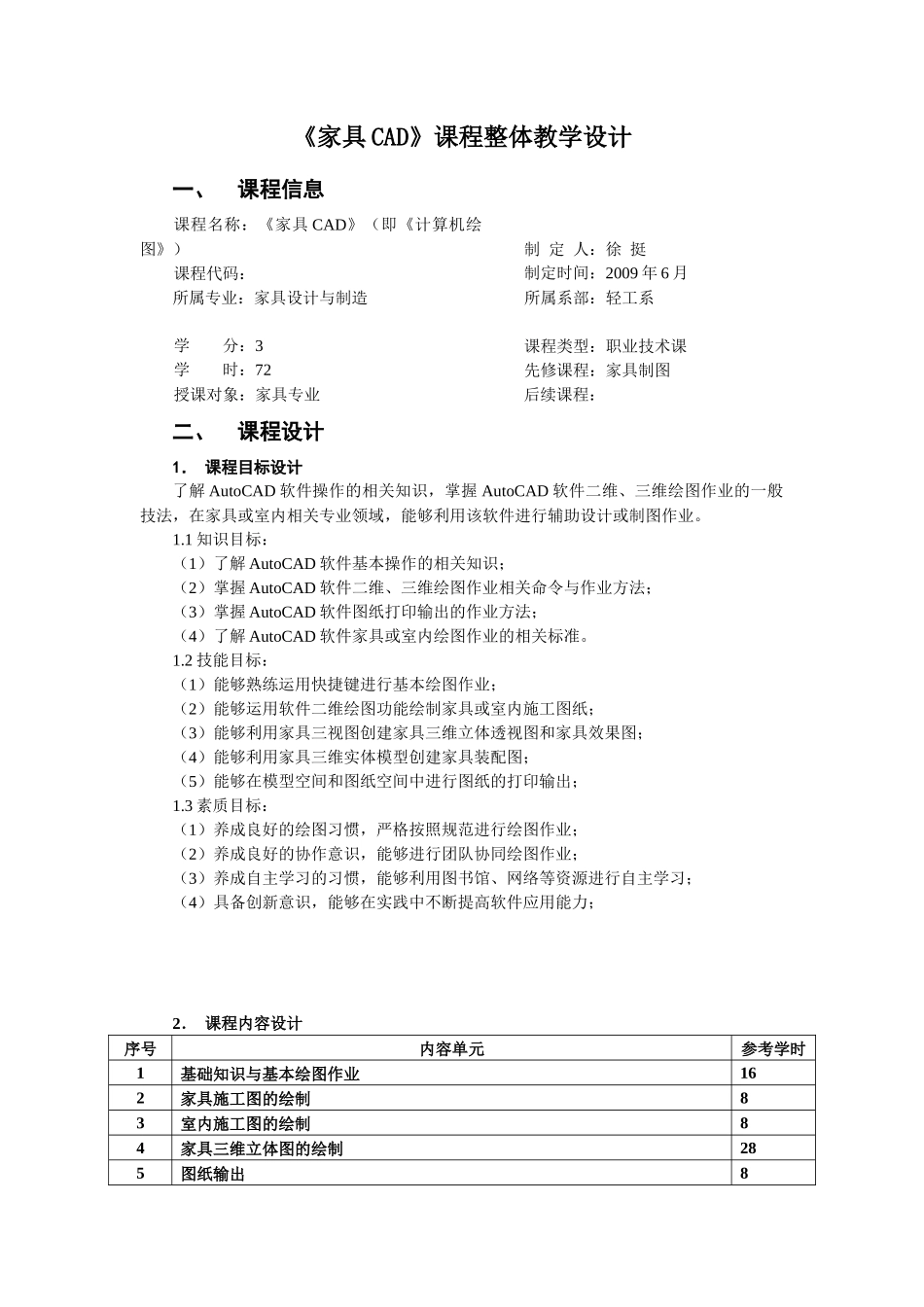

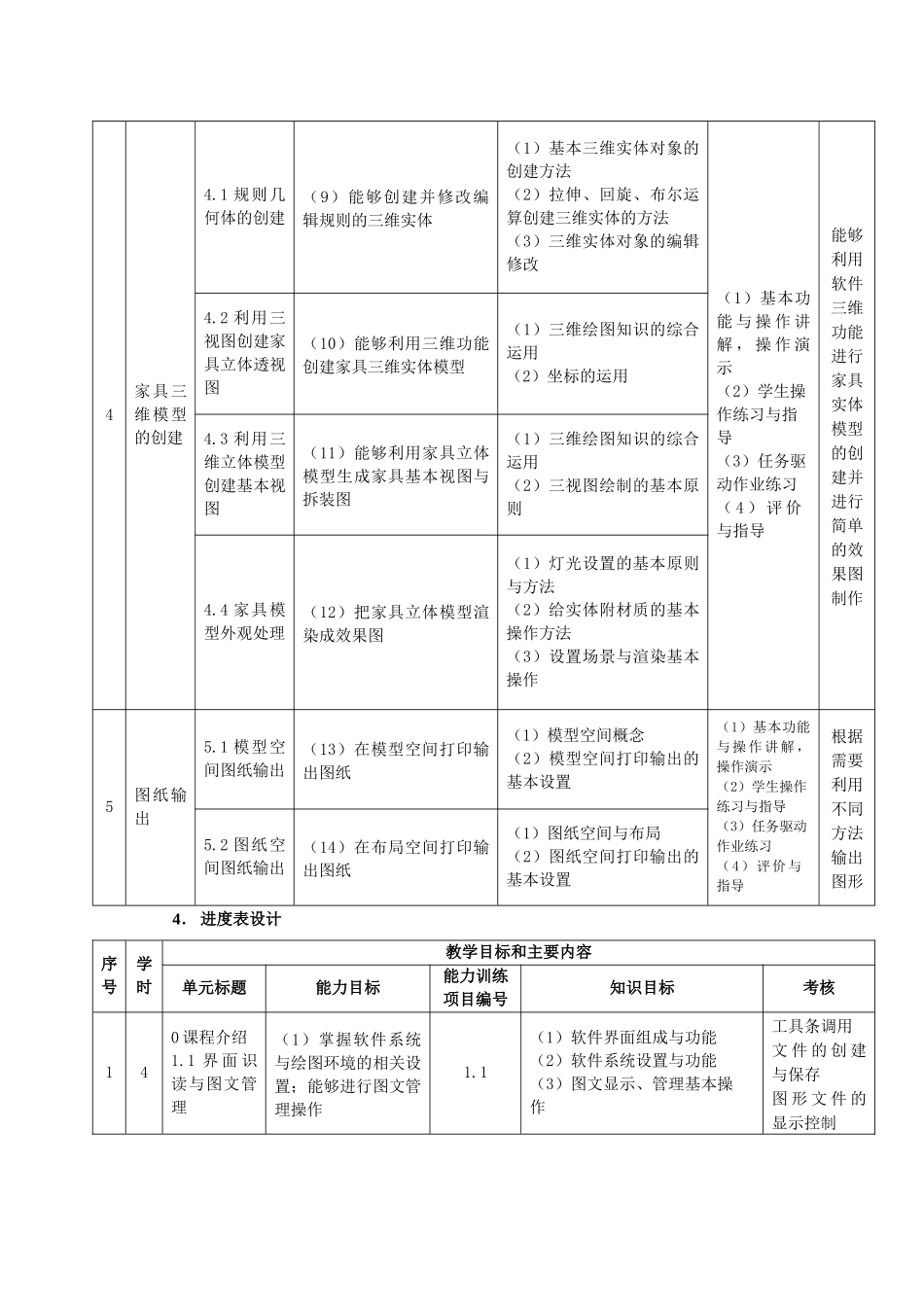

《家具CAD》课程整体教学设计一、课程信息课程名称：《家具CAD》（即《计算机绘图》）课程代码：所属专业：家具设计与制造学分：3学时：72授课对象：家具专业制定人：徐挺制定时间：2009年6月所属系部：轻工系课程类型：职业技术课先修课程：家具制图后续课程：二、课程设计1．课程目标设计了解AutoCAD软件操作的相关知识，掌握AutoCAD软件二维、三维绘图作业的一般技法，在家具或室内相关专业领域，能够利用该软件进行辅助设计或制图作业。1.1知识目标：（1）了解AutoCAD软件基本操作的相关知识；（2）掌握AutoCAD软件二维、三维绘图作业相关命令与作业方法；（3）掌握AutoCAD软件图纸打印输出的作业方法；（4）了解AutoCAD软件家具或室内绘图作业的相关标准。1.2技能目标：（1）能够熟练运用快捷键进行基本绘图作业；（2）能够运用软件二维绘图功能绘制家具或室内施工图纸；（3）能够利用家具三视图创建家具三维立体透视图和家具效果图；（4）能够利用家具三维实体模型创建家具装配图；（5）能够在模型空间和图纸空间中进行图纸的打印输出；1.3素质目标：（1）养成良好的绘图习惯，严格按照规范进行绘图作业；（2）养成良好的协作意识，能够进行团队协同绘图作业；（3）养成自主学习的习惯，能够利用图书馆、网络等资源进行自主学习；（4）具备创新意识，能够在实践中不断提高软件应用能力；2．课程内容设计序号内容单元参考学时1基础知识与基本绘图作业162家具施工图的绘制83室内施工图的绘制84家具三维立体图的绘制285图纸输出83．能力训练项目设计编号能力训练项目能力训练子项目拟实现的能力目标应具备的支撑知识训练方式手段结果1基本绘图作业1.1界面识读与图文管理（1）掌握软件系统与绘图环境的相关设置；能够进行图文管理操作（1）软件界面组成与功能（2）软件系统设置与功能（3）图文显示、管理基本操作（1）基本功能与操作讲解，操作演示（2）学生操作练习与指导（3）任务驱动作业练习（4）评价与指导学生能够利用二维绘图功能进行绘图作业1.2二维绘图作业（2）能够利用二维绘图命令精确绘图（1）二维绘图命令与基本操作方法（2）图层概念与管理设置（3）坐标概念与使用（4）透明命令的使用1.3平面图形修改编辑作业（3）按照要求进行图文修改与编辑（1）对象选择基本操作（2）二维修改编辑命令与基本操作方法（3）透明命令的使用1.4尺寸标注与修改作业（4）按照要求与规范对图形进行尺寸标注与修改（1）尺寸标注基本规范（2）尺寸标注方法（3）标注样式修改与创建2家具施工图的绘制2.1家具三视图的绘制（5）应用二维绘图技巧绘制家具三视图（1）二维绘图知识的综合运用（2）家具三视图规范（1）基本功能与操作讲解，操作演示（2）学生操作练习与指导（3）任务驱动作业练习（4）评价与指导能利用软件二维功能进行家具辅助设计与制图2.2家具装配图的绘制（6）应用二维绘图技巧规范绘制家具装配图（1）二维绘图知识的综合运用（2）家具装配图规范3室内施工图的绘制3.1室内平面图绘制作业（7）能够绘制室内原始平面图（1）室内制图规范（2）二维绘图知识综合运用（3）图层管理与应用（4）尺寸标注（1）基本功能与操作讲解，操作演示（2）学生操作练习与指导（3）任务驱动作业练习（4）评价与指导能利用软件二维功能进行室内辅助设计与制图3.2室内布置图绘制作业（8）能够合理调用模块设计室内布置图（1）图块的使用与管理（2）二维绘图知识综合运用4家具三维模型的创建4.1规则几何体的创建（9）能够创建并修改编辑规则的三维实体（1）基本三维实体对象的创建方法（2）拉伸、回旋、布尔运算创建三维实体的方法（3）三维实体对象的编辑修改（1）基本功能与操作讲解，操作演示（2）学生操作练习与指导（3）任务驱动作业练习（4）评价与指导能够利用软件三维功能进行家具实体模型的创建并进行简单的效果图制作4.2利用三视图创建家具立体透视图（10）能够利用三维功能创建家具三维实体模型（1）三维绘图知识的综合运用（2）坐标的运用4.3利用三维立体模型创建基本视图（11）能够利用家具立体模型生成家具基本视图与拆装图（1）三维绘图知识的综合运用（2）三视图绘制的基本原则4...
