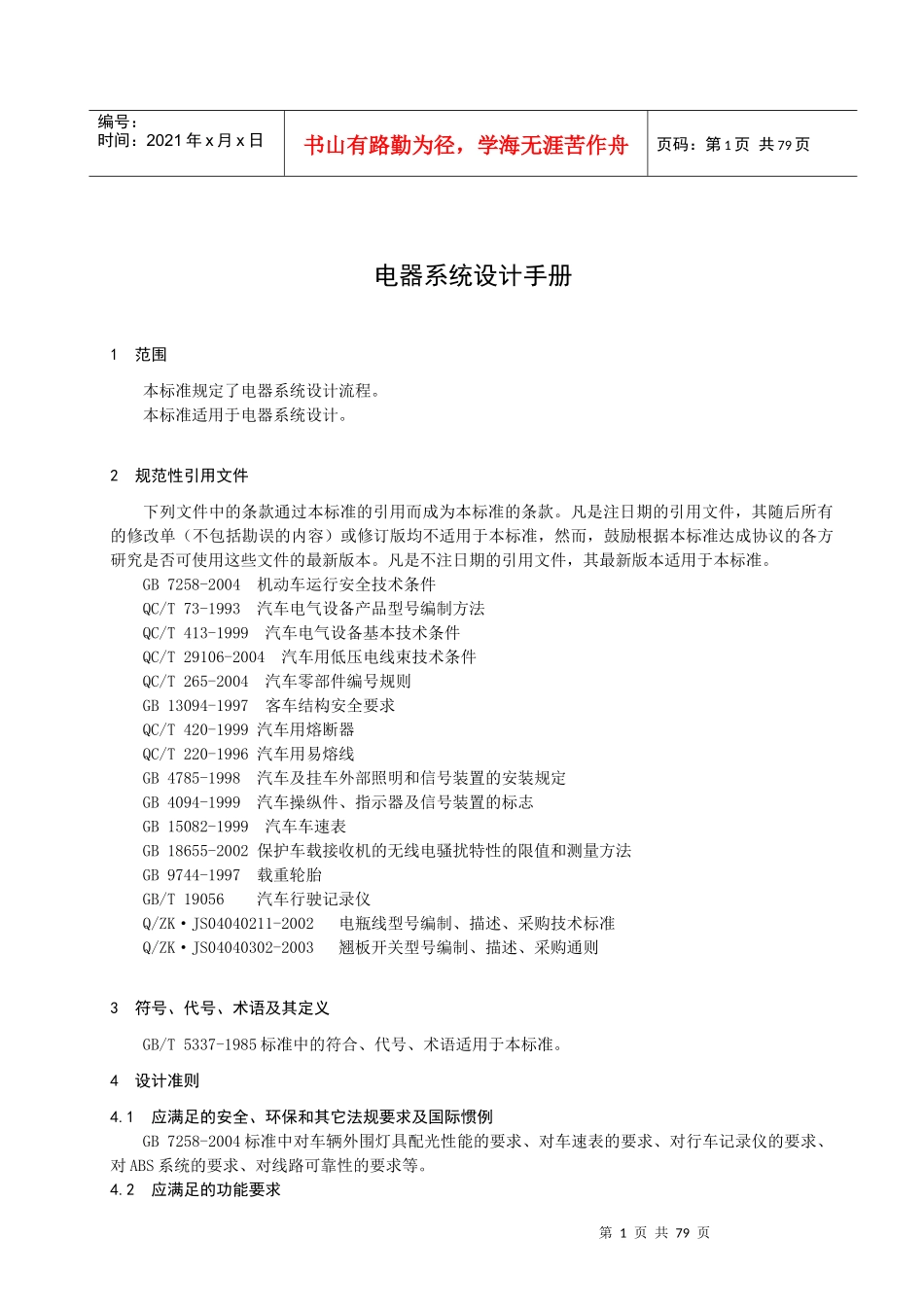

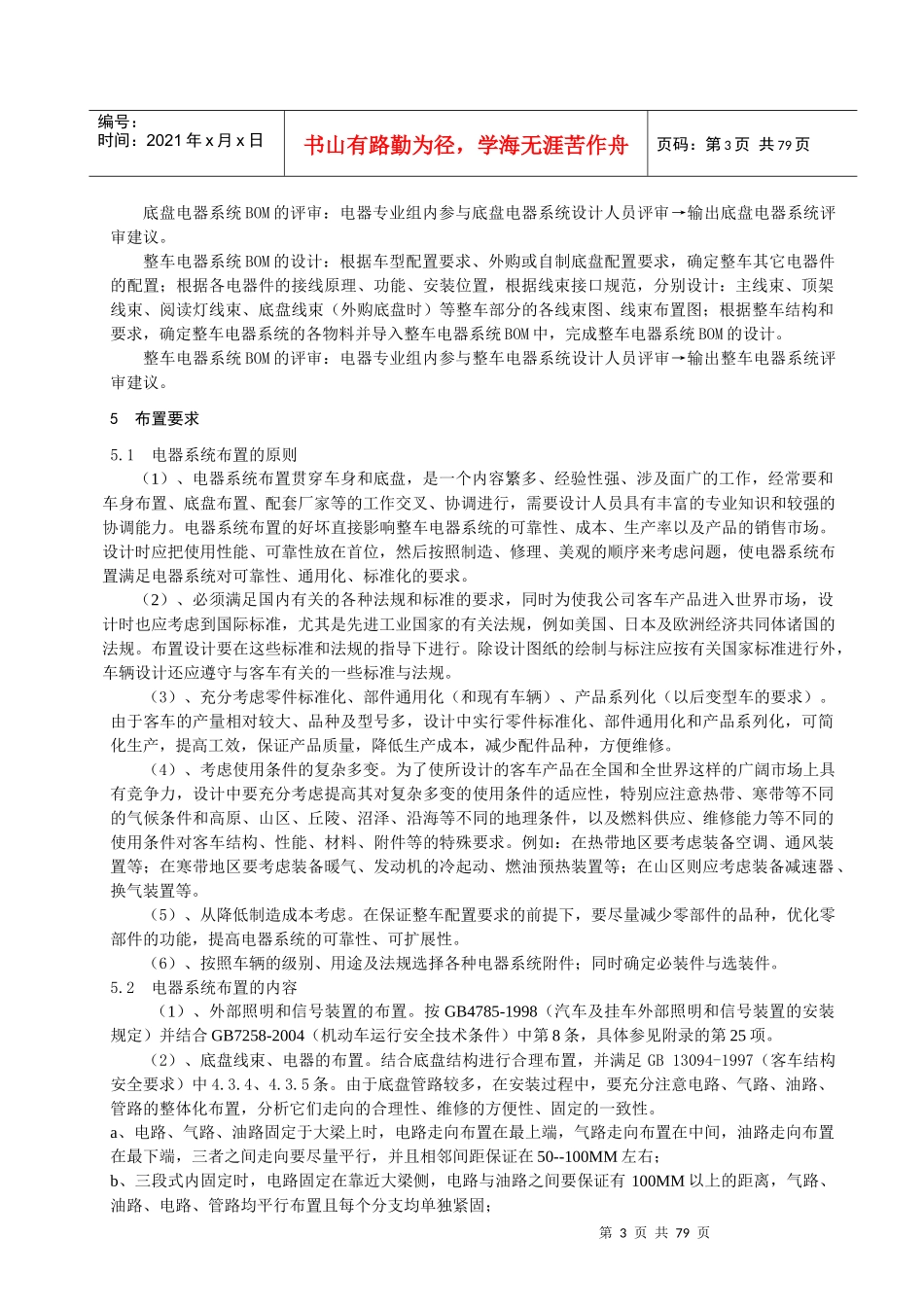

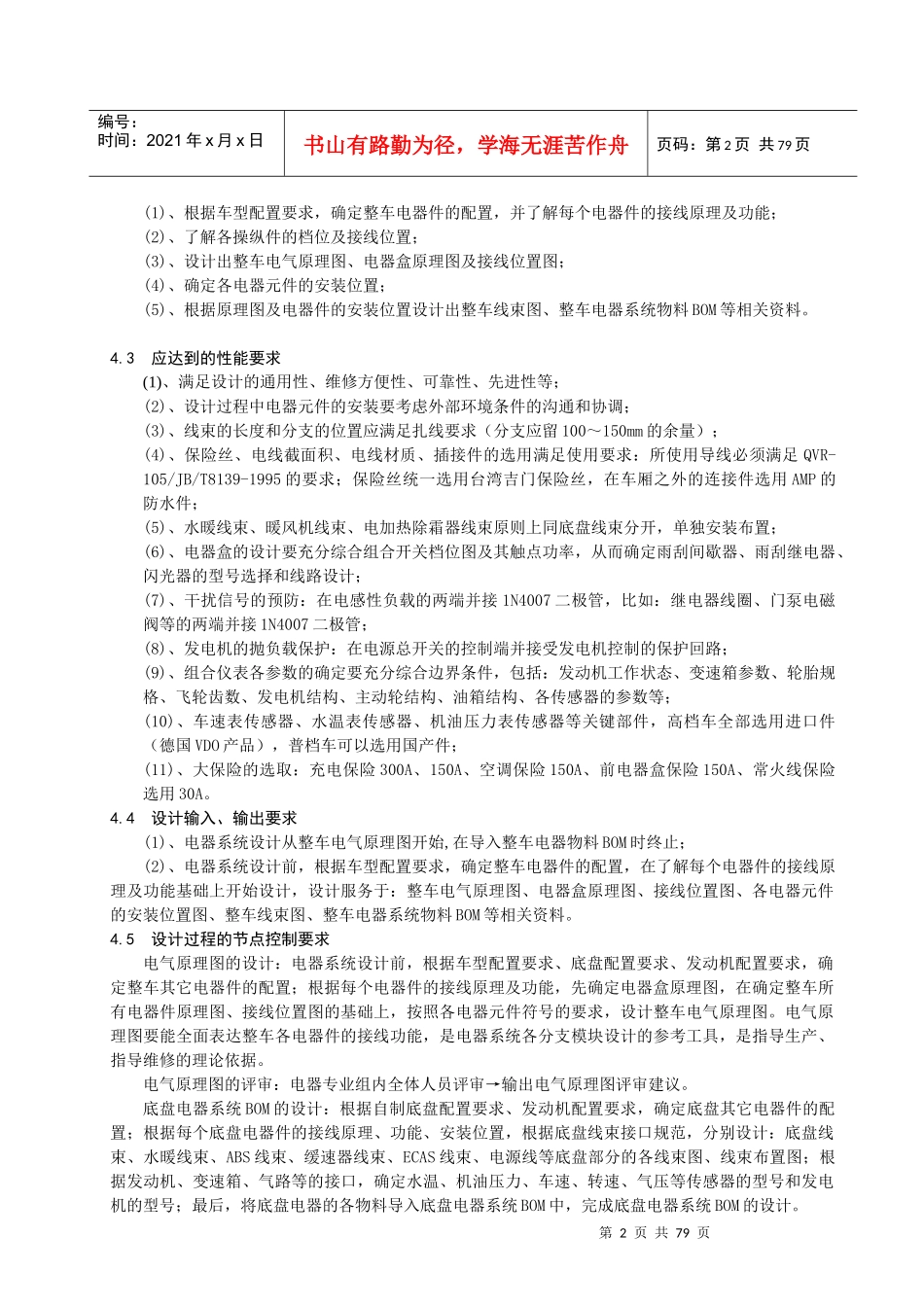

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页电器系统设计手册1范围本标准规定了电器系统设计流程。本标准适用于电器系统设计。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7258-2004机动车运行安全技术条件QC/T73-1993汽车电气设备产品型号编制方法QC/T413-1999汽车电气设备基本技术条件QC/T29106-2004汽车用低压电线束技术条件QC/T265-2004汽车零部件编号规则GB13094-1997客车结构安全要求QC/T420-1999汽车用熔断器QC/T220-1996汽车用易熔线GB4785-1998汽车及挂车外部照明和信号装置的安装规定GB4094-1999汽车操纵件、指示器及信号装置的标志GB15082-1999汽车车速表GB18655-2002保护车载接收机的无线电骚扰特性的限值和测量方法GB9744-1997载重轮胎GB/T19056汽车行驶记录仪Q/ZK·JS04040211-2002电瓶线型号编制、描述、采购技术标准Q/ZK·JS04040302-2003翘板开关型号编制、描述、采购通则3符号、代号、术语及其定义GB/T5337-1985标准中的符合、代号、术语适用于本标准。4设计准则4.1应满足的安全、环保和其它法规要求及国际惯例GB7258-2004标准中对车辆外围灯具配光性能的要求、对车速表的要求、对行车记录仪的要求、对ABS系统的要求、对线路可靠性的要求等。4.2应满足的功能要求第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页(1)、根据车型配置要求，确定整车电器件的配置，并了解每个电器件的接线原理及功能；(2)、了解各操纵件的档位及接线位置；(3)、设计出整车电气原理图、电器盒原理图及接线位置图；(4)、确定各电器元件的安装位置；(5)、根据原理图及电器件的安装位置设计出整车线束图、整车电器系统物料BOM等相关资料。4.3应达到的性能要求(1)、满足设计的通用性、维修方便性、可靠性、先进性等；(2)、设计过程中电器元件的安装要考虑外部环境条件的沟通和协调；(3)、线束的长度和分支的位置应满足扎线要求（分支应留100～150mm的余量）；(4)、保险丝、电线截面积、电线材质、插接件的选用满足使用要求：所使用导线必须满足QVR-105/JB/T8139-1995的要求；保险丝统一选用台湾吉门保险丝，在车厢之外的连接件选用AMP的防水件；(5)、水暖线束、暖风机线束、电加热除霜器线束原则上同底盘线束分开，单独安装布置；(6)、电器盒的设计要充分综合组合开关档位图及其触点功率，从而确定雨刮间歇器、雨刮继电器、闪光器的型号选择和线路设计；(7)、干扰信号的预防：在电感性负载的两端并接1N4007二极管，比如：继电器线圈、门泵电磁阀等的两端并接1N4007二极管；(8)、发电机的抛负载保护：在电源总开关的控制端并接受发电机控制的保护回路；(9)、组合仪表各参数的确定要充分综合边界条件，包括：发动机工作状态、变速箱参数、轮胎规格、飞轮齿数、发电机结构、主动轮结构、油箱结构、各传感器的参数等；(10)、车速表传感器、水温表传感器、机油压力表传感器等关键部件，高档车全部选用进口件（德国VDO产品），普档车可以选用国产件；(11)、大保险的选取：充电保险300A、150A、空调保险150A、前电器盒保险150A、常火线保险选用30A。4.4设计输入、输出要求(1)、电器系统设计从整车电气原理图开始,在导入整车电器物料BOM时终止；(2)、电器系统设计前，根据车型配置要求，确定整车电器件的配置，在了解每个电器件的接线原理及功能基础上开始设计，设计服务于：整车电气原理图、电器盒原理图、接线位置图、各电器元件的安装位置图、整车线束图、整车电器系统物料BOM等相关资料。4.5设计过程的节点控制要求电气原理图的设计：电器系统设计前，根据车型配置要求、底盘配置要求、发动机配置要求，确定整车其它电器件的配置；根据每个电器件的接线原理及功能，先确定电器盒原理图，在确定整车所有电器件原理图、接线位置图的基础上，按照各电器元...
