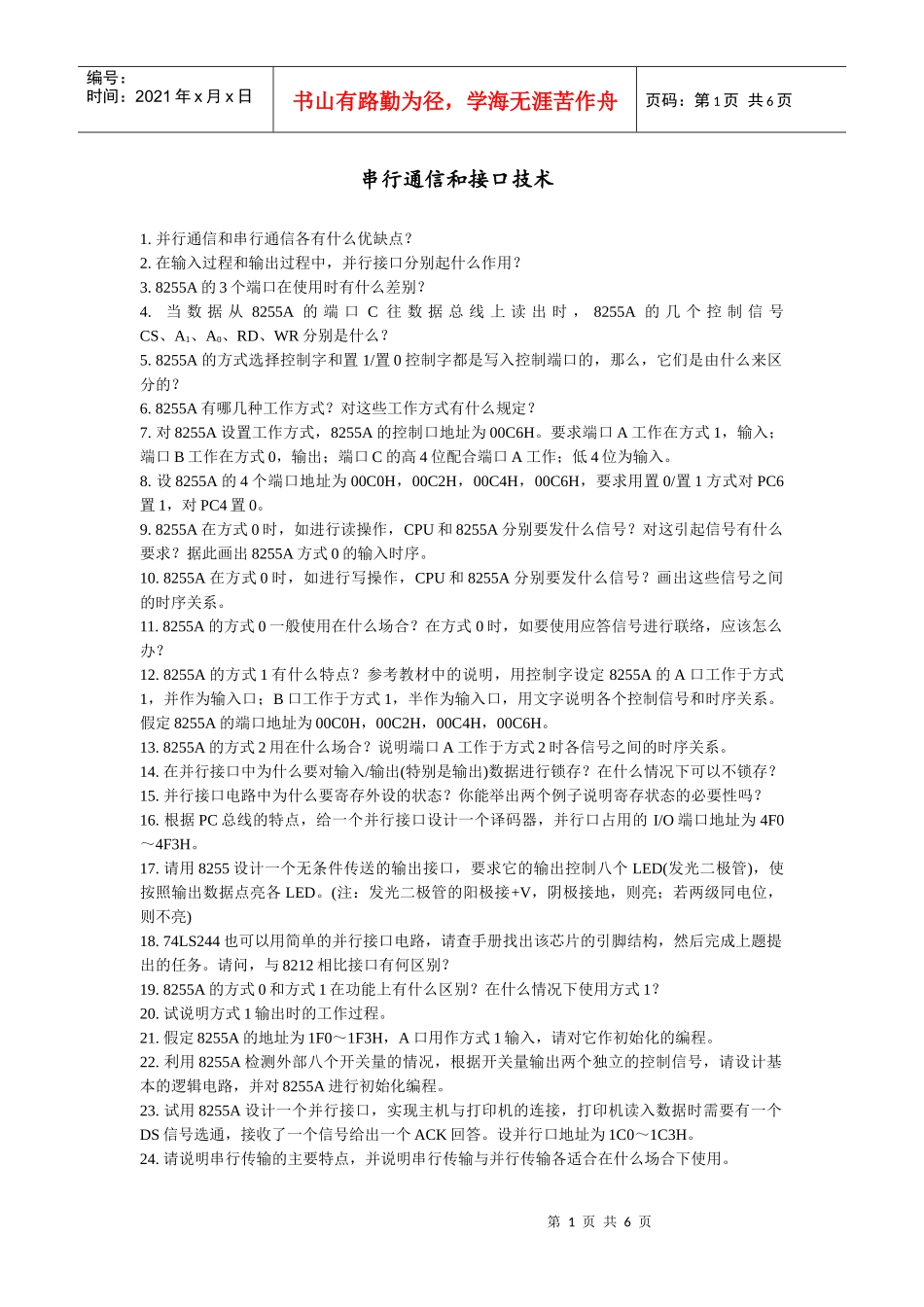

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页串行通信和接口技术1.并行通信和串行通信各有什么优缺点？2.在输入过程和输出过程中，并行接口分别起什么作用？3.8255A的3个端口在使用时有什么差别？4.当数据从8255A的端口C往数据总线上读出时，8255A的几个控制信号CS、A1、A0、RD、WR分别是什么？5.8255A的方式选择控制字和置1/置0控制字都是写入控制端口的，那么，它们是由什么来区分的？6.8255A有哪几种工作方式？对这些工作方式有什么规定？7.对8255A设置工作方式，8255A的控制口地址为00C6H。要求端口A工作在方式1，输入；端口B工作在方式0，输出；端口C的高4位配合端口A工作；低4位为输入。8.设8255A的4个端口地址为00C0H，00C2H，00C4H，00C6H，要求用置0/置1方式对PC6置1，对PC4置0。9.8255A在方式0时，如进行读操作，CPU和8255A分别要发什么信号？对这引起信号有什么要求？据此画出8255A方式0的输入时序。10.8255A在方式0时，如进行写操作，CPU和8255A分别要发什么信号？画出这些信号之间的时序关系。11.8255A的方式0一般使用在什么场合？在方式0时，如要使用应答信号进行联络，应该怎么办？12.8255A的方式1有什么特点？参考教材中的说明，用控制字设定8255A的A口工作于方式1，并作为输入口；B口工作于方式1，半作为输入口，用文字说明各个控制信号和时序关系。假定8255A的端口地址为00C0H，00C2H，00C4H，00C6H。13.8255A的方式2用在什么场合？说明端口A工作于方式2时各信号之间的时序关系。14.在并行接口中为什么要对输入/输出(特别是输出)数据进行锁存？在什么情况下可以不锁存？15.并行接口电路中为什么要寄存外设的状态？你能举出两个例子说明寄存状态的必要性吗？16.根据PC总线的特点，给一个并行接口设计一个译码器，并行口占用的I/O端口地址为4F0～4F3H。17.请用8255设计一个无条件传送的输出接口，要求它的输出控制八个LED(发光二极管)，使按照输出数据点亮各LED。(注：发光二极管的阳极接+V，阴极接地，则亮；若两级同电位，则不亮)18.74LS244也可以用简单的并行接口电路，请查手册找出该芯片的引脚结构，然后完成上题提出的任务。请问，与8212相比接口有何区别？19.8255A的方式0和方式1在功能上有什么区别？在什么情况下使用方式1？20.试说明方式1输出时的工作过程。21.假定8255A的地址为1F0～1F3H，A口用作方式1输入，请对它作初始化的编程。22.利用8255A检测外部八个开关量的情况，根据开关量输出两个独立的控制信号，请设计基本的逻辑电路，并对8255A进行初始化编程。23.试用8255A设计一个并行接口，实现主机与打印机的连接，打印机读入数据时需要有一个DS信号选通，接收了一个信号给出一个ACK回答。设并行口地址为1C0～1C3H。24.请说明串行传输的主要特点，并说明串行传输与并行传输各适合在什么场合下使用。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页6.1并行通信和串行通信各有什么优缺点？答：并行通信的优点是信息实际传输速度快，信息率高。缺点是需多条通信线。串行通信的优点是只用1至2条通信线，但信息传输速度较慢。6.2在输入过程和输出过程中，并行接口分别起什么作用？答：简单说，并行接口只起着桥梁和联络的作用。具体如下：①输入过程：外设将数据送给接口，并使状态线“输出准备好”成为高电平。接口把数据接收到数据输入缓冲寄存器的同时，使“数据输入回答”线变为高电平，作为对外设的响应。外设接到此信号，便撤消数据和“数据输入准备好”信号。数据到达接口后，接口便在状态寄存器中设置“输入准备好”状态位，并发中断请求，CPU可用查询方式或中断方式来设法读取接口中的数据。CPU读取数据后，接口会自动清除状态寄存器中的“输入准备好”位，并使数据总线处于高组状态。此后又可以开始下一个输入过程。②输出过程：当外设从接口取走一个数据后，接口就会将状态寄存器中的“输出准备好”状态位置1，并发中断请求，以表示CPU当前可以通过查询方式或中断方式往接口中输出数据。当CPU输出的数据到达接口的输出缓冲器中后，接口会自动清除“输出...
