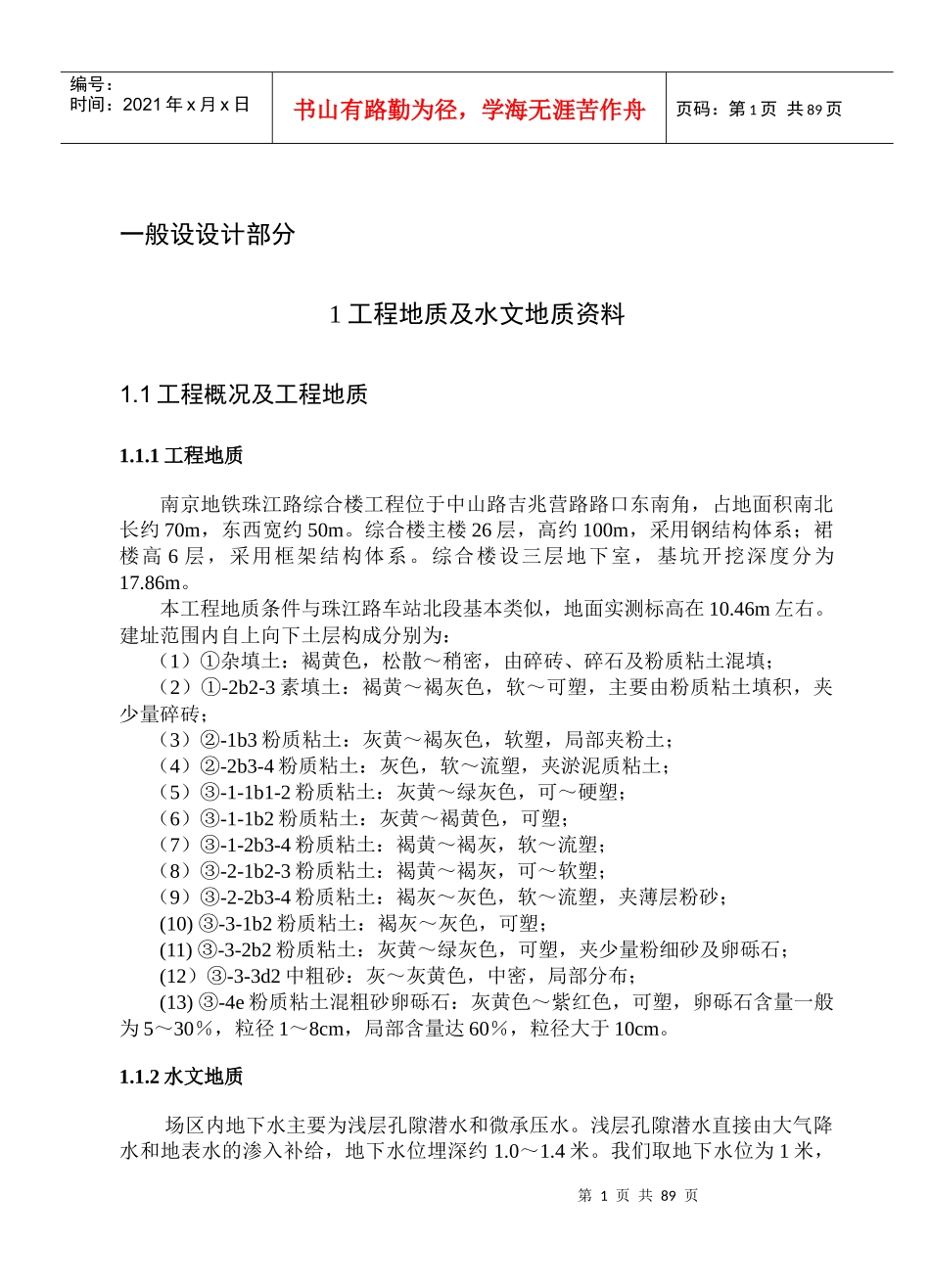

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页一般设设计部分1工程地质及水文地质资料1.1工程概况及工程地质1.1.1工程地质南京地铁珠江路综合楼工程位于中山路吉兆营路路口东南角，占地面积南北长约70m，东西宽约50m。综合楼主楼26层，高约100m，采用钢结构体系；裙楼高6层，采用框架结构体系。综合楼设三层地下室，基坑开挖深度分为17.86m。本工程地质条件与珠江路车站北段基本类似，地面实测标高在10.46m左右。建址范围内自上向下土层构成分别为：（1）①杂填土：褐黄色，松散～稍密，由碎砖、碎石及粉质粘土混填；（2）①-2b2-3素填土：褐黄～褐灰色，软～可塑，主要由粉质粘土填积，夹少量碎砖；（3）②-1b3粉质粘土：灰黄～褐灰色，软塑，局部夹粉土；（4）②-2b3-4粉质粘土：灰色，软～流塑，夹淤泥质粘土；（5）③-1-1b1-2粉质粘土：灰黄～绿灰色，可～硬塑；（6）③-1-1b2粉质粘土：灰黄～褐黄色，可塑；（7）③-1-2b3-4粉质粘土：褐黄～褐灰，软～流塑；（8）③-2-1b2-3粉质粘土：褐黄～褐灰，可～软塑；（9）③-2-2b3-4粉质粘土：褐灰～灰色，软～流塑，夹薄层粉砂；(10)-3-1b2③粉质粘土：褐灰～灰色，可塑；(11)-3-2b2③粉质粘土：灰黄～绿灰色，可塑，夹少量粉细砂及卵砾石；(12）③-3-3d2中粗砂：灰～灰黄色，中密，局部分布；(13)-4e③粉质粘土混粗砂卵砾石：灰黄色～紫红色，可塑，卵砾石含量一般为5～30％，粒径1～8cm，局部含量达60％，粒径大于10cm。1.1.2水文地质场区内地下水主要为浅层孔隙潜水和微承压水。浅层孔隙潜水直接由大气降水和地表水的渗入补给，地下水位埋深约1.0～1.4米。我们取地下水位为1米，第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页高程为9.46米。深层微承压水主要分布在第③-3-3d2层2.0m厚的粗砂混砾石土层中，地下水位埋深约32m左右。该层地下水的补给来源和径流条件较复杂。场地内水的渗透性较差，在4.5m厚的第③-1-2b3-4层粉质粘土（夹薄层状粉砂）中，水平渗透系数为12.1×10-7cm/s，垂直渗透系数为59×10-7cm/s，此层降水后可较大幅度提高土体强度，减少基坑位移。1.2工程周围环境根据《基坑工程手册》，在大中城市建筑物稠密地区进行基坑工程施工，宜对下述内容进行调查：(1)周围建(构)筑物的分布，及其与基坑边线的距离，(2)周围建(构)筑物的上部结构型式、基础结构及埋深、有无桩基和对沉降差异的敏感程度，需要时要收集和参阅有关的设计图纸，(3)周围建筑物是否属于历史文物或近代优秀建筑，或对使用有待殊严格的要求；(4)如周围建(构)筑物在基坑开挖之前已经存在倾斜、裂缝、使用不正常等情况通过拍片、绘图等手段收集有关资料。必要时要请有资质的单位事先进行分析鉴定。本工程建址为一块已拆迁的空地，南侧为同仁大厦的附属建筑，该建筑结构为6层钢筋混凝土框架结构，其地下室边墙距离车站东边墙约8m，基础为30m深的450×450静压预制桩。东侧为同仁宾馆，该建筑为7层框架结构，片筏基础，柱下450×450静压预制桩，深度24m。在吉兆营路的北侧，有二幢省电力建设公司的砖混结构多层房屋，其中一幢为7层，1幢为4层，均为条形基础，结构较差。两幢建筑距基坑北边线12.5m。中山路下有若干地下市政管线，与本工程关系密切的是下水1050、电力380V和电信排管，这些管线由于地铁施工的需要目前正在搬迁中。吉兆营路目前正在拓宽，拟作为中山路翻交后的非机动车绕行道路。因此，地面超载取为20。第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页2设计依据和设计标准2.1基坑工程设计依据1)《建筑基坑支护技术规程》(JGJ120－99)2)《混凝土结构设计规范》（GB50010－2002）3)《地基与基础工程施工及验收规范》（GBJ202－83）4)《建筑地基处理技术规范》（JGJ79－2002）5)《地基处理技术规范》（DBJ08－40－94）6)《地铁基础工程施工规程》（SZ－08－2000）7)《基坑工程设计规程》（DBJ08－61－97）8)《简明深基坑工程设计施工手册》9)《基坑工程手册》2.2基坑工程等级确定在基坑方案总体设...
