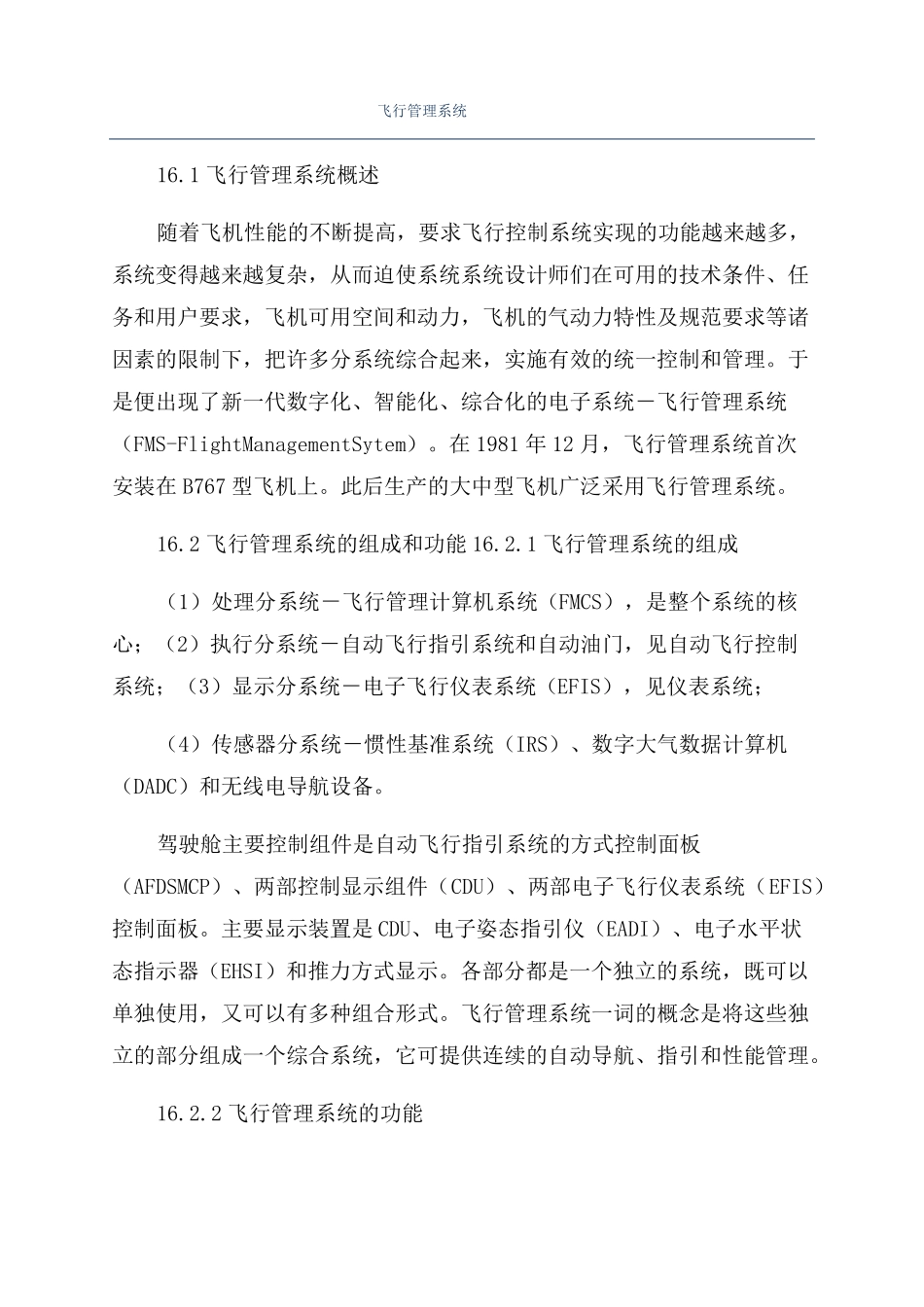

飞行管理系统16.1飞行管理系统概述随着飞机性能的不断提高，要求飞行控制系统实现的功能越来越多，系统变得越来越复杂，从而迫使系统系统设计师们在可用的技术条件、任务和用户要求，飞机可用空间和动力，飞机的气动力特性及规范要求等诸因素的限制下，把许多分系统综合起来，实施有效的统一控制和管理。于是便出现了新一代数字化、智能化、综合化的电子系统－飞行管理系统（FMS-FlightManagementSytem）。在1981年12月，飞行管理系统首次安装在B767型飞机上。此后生产的大中型飞机广泛采用飞行管理系统。16.2飞行管理系统的组成和功能16.2.1飞行管理系统的组成（1）处理分系统－飞行管理计算机系统（FMCS），是整个系统的核心；（2）执行分系统－自动飞行指引系统和自动油门，见自动飞行控制系统；（3）显示分系统－电子飞行仪表系统（EFIS），见仪表系统；（4）传感器分系统－惯性基准系统（IRS）、数字大气数据计算机（DADC）和无线电导航设备。驾驶舱主要控制组件是自动飞行指引系统的方式控制面板（AFDSMCP）、两部控制显示组件（CDU）、两部电子飞行仪表系统（EFIS）控制面板。主要显示装置是CDU、电子姿态指引仪（EADI）、电子水平状态指示器（EHSI）和推力方式显示。各部分都是一个独立的系统，既可以单独使用，又可以有多种组合形式。飞行管理系统一词的概念是将这些独立的部分组成一个综合系统，它可提供连续的自动导航、指引和性能管理。16.2.2飞行管理系统的功能FMS的主要功能包括导航／制导、自动飞行控制、性能管理和咨询／报警功能。FMS实现了全自动导航，大大减轻了驾驶员的工作负担。另外，飞机可以在FMS的控制下，以最佳的飞行路径、最佳的飞行剖面和最省油的飞行方式完成从起飞直到进近着陆的整个飞行过程。FMS在各飞行阶段的性能管理功能：（1）起飞前通过FMS的控制显示组件人工向FMC输入飞行计划、飞机全重和外界温度。如果飞行计划已经存入FMC的导航数据库，则可直接调入。飞行计划包括起飞机场、沿途航路点和目的机场的经纬度、高度等。（2）起飞根据驾驶员输入的飞机全重和外界温度，FMC计算最佳起飞目标推力。（3）爬升根据驾驶员的选择，FMC计算最佳爬升剖面。FMC还根据情况向驾驶员提供阶梯爬升和爬升地点的建议，供驾驶员选择，以进一步节约燃油。（4）巡航FMC根据航线长短、航路情况等因素，选择最佳巡航高度和速度。结合导航设施，确定起飞机场至目的机场的大圆航线，以缩短飞行距离。（5）下降FMC根据驾驶员输入或存储的导航数据确定飞机下降的顶点。在下降阶段，FMC确定下降速度，最大限度利用飞机的势能，节约燃油。（6）进近FMS以优化速度引导飞机到达跑道入口和着陆点。16.2.3飞行管理计算机系统由飞行管理计算机（FMC）和控制显示组件（CDU）组成。16.2.3.1飞行管理计算机FMC是系统的心脏，进行导航和性能计算并提供控制和指引指令。它由三台微处理机、电源组件和电池组件构成。三台微处理器相互独立并各自带有存储器，分别称为导航、性能和输入／输出处理机。飞行管理计算机的存储器内除了存有各种操作程序外，还存有大量数据。这些数据是人工或自动飞行所必须的。按照数据的种类，分别存放于导航数据库和性能数据库中。FMC使用飞行组输入的飞行计划信息、飞机系统数据和FMC导航数据库和性能数据库的数据计算飞机现在位置以及获得最佳飞行剖面所需的俯仰、横滚和推力指令。FMC将这些指令送往自动油门、自动驾驶和飞行指引仪。地图和航路信息被送往飞行员各自的电子水平状态指示器。驾驶员使用电子飞行仪表系统控制面板选择导航显示所需的信息。使用方式控制面板选择自动油门、自动驾驶和飞行指引工作方式。1）FMC失去电源FMC工作需要连续的电源。电源中断少于10秒钟时：水平导航和垂直导航脱开；FMC保留所有输入的数据；电源恢复时，FMC恢复正常工作在地面失去电源达10秒或更长时，电源恢复后，必须重新输入所有的飞行前程序和输入值。如在空中失去电源超过10秒，则水平导航和垂直导航脱开；FMC保留所有输入的数据，且电源恢复时更改的航段页面显示SELECTACTIVEWPT/LEG（选择有效航路点/航段）信息。接通水平导航前，必须指示FMC如何回到航路...
