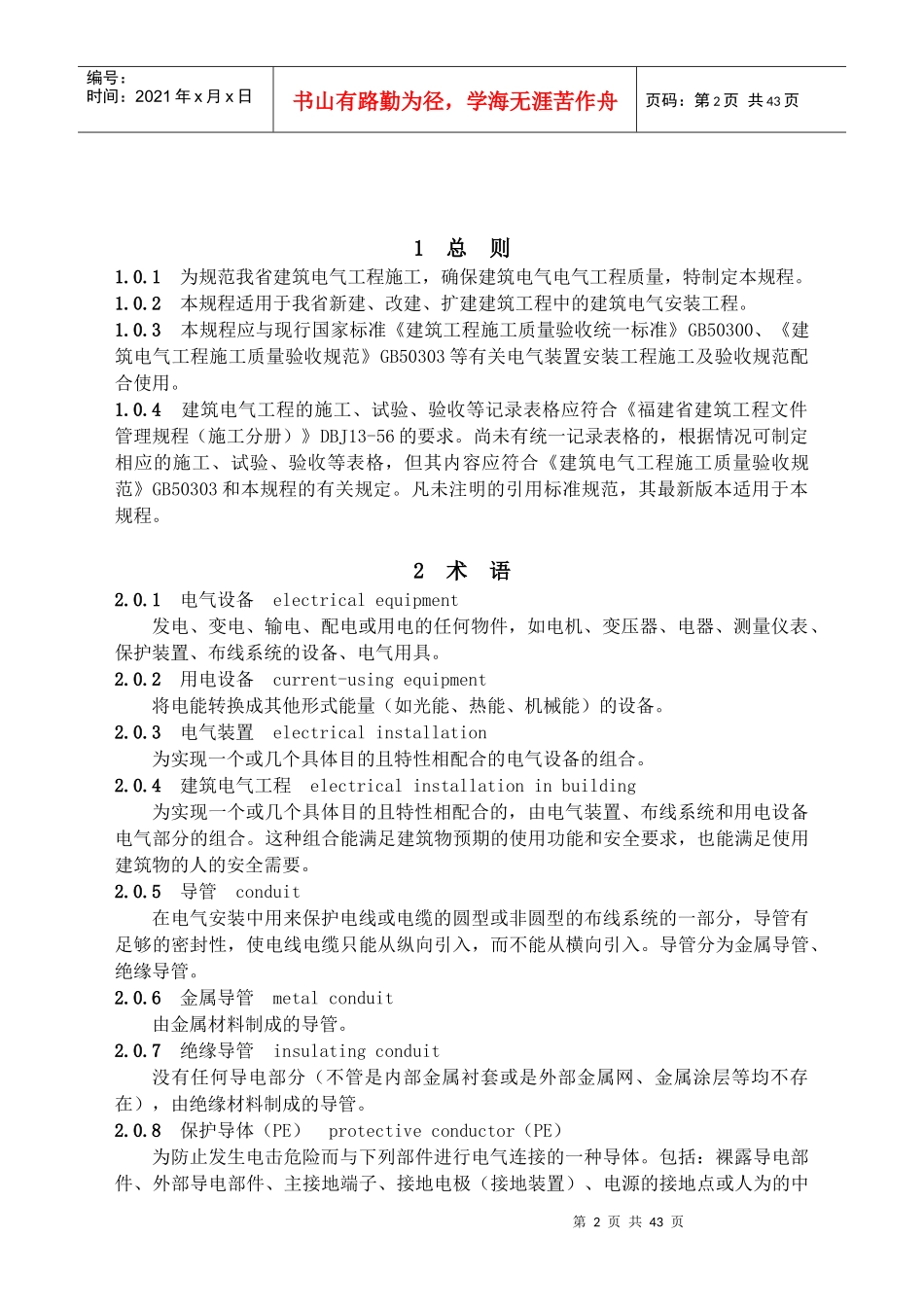

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页目次1总则…………………………………………………………………………………12术语…………………………………………………………………………………13一般规定……………………………………………………………………………24电力变压器、箱式变电所安装……………………………………………………35成套配电柜（盘）、控制柜（屏、台）和动力、照明配电箱（盘）安装……46低压电动机、电加热器及电动执行机构检查接线………………………………87柴油发电机组安装…………………………………………………………………108不间断电源安装……………………………………………………………………129裸母线、封闭母线、插接式母线安装……………………………………………1310电缆桥架安装和桥架内电缆敷设…………………………………………………1711电缆沟内和电缆竖井内电缆敷设…………………………………………………2012电线导管、电缆导管及线槽敷设…………………………………………………2113电线、电缆穿管和线槽敷线………………………………………………………2714槽板配线……………………………………………………………………………2915电缆头制作、接线和线路绝缘测试………………………………………………2916普通灯具安装………………………………………………………………………3117专用灯具安装………………………………………………………………………3318建筑物景观照明灯、航空障碍标志灯和庭院灯安装……………………………3619开关、插座、风扇安装……………………………………………………………3720接地装置安装………………………………………………………………………3921避雷引下线和变配电室接地干线敷设……………………………………………4122接闪器安装…………………………………………………………………………4323建筑物等电位联结…………………………………………………………………44第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页1总则1.0.1为规范我省建筑电气工程施工，确保建筑电气电气工程质量，特制定本规程。1.0.2本规程适用于我省新建、改建、扩建建筑工程中的建筑电气安装工程。1.0.3本规程应与现行国家标准《建筑工程施工质量验收统一标准》GB50300、《建筑电气工程施工质量验收规范》GB50303等有关电气装置安装工程施工及验收规范配合使用。1.0.4建筑电气工程的施工、试验、验收等记录表格应符合《福建省建筑工程文件管理规程（施工分册）》DBJ13-56的要求。尚未有统一记录表格的，根据情况可制定相应的施工、试验、验收等表格，但其内容应符合《建筑电气工程施工质量验收规范》GB50303和本规程的有关规定。凡未注明的引用标准规范，其最新版本适用于本规程。2术语2.0.1电气设备electricalequipment发电、变电、输电、配电或用电的任何物件，如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。2.0.2用电设备current-usingequipment将电能转换成其他形式能量（如光能、热能、机械能）的设备。2.0.3电气装置electricalinstallation为实现一个或几个具体目的且特性相配合的电气设备的组合。2.0.4建筑电气工程electricalinstallationinbuilding为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。2.0.5导管conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。导管分为金属导管、绝缘导管。2.0.6金属导管metalconduit由金属材料制成的导管。2.0.7绝缘导管insulatingconduit没有任何导电部分（不管是内部金属衬套或是外部金属网、金属涂层等均不存在），由绝缘材料制成的导管。2.0.8保护导体（PE）protectiveconductor（PE）为防止发生电击危险而与下列部件进...
