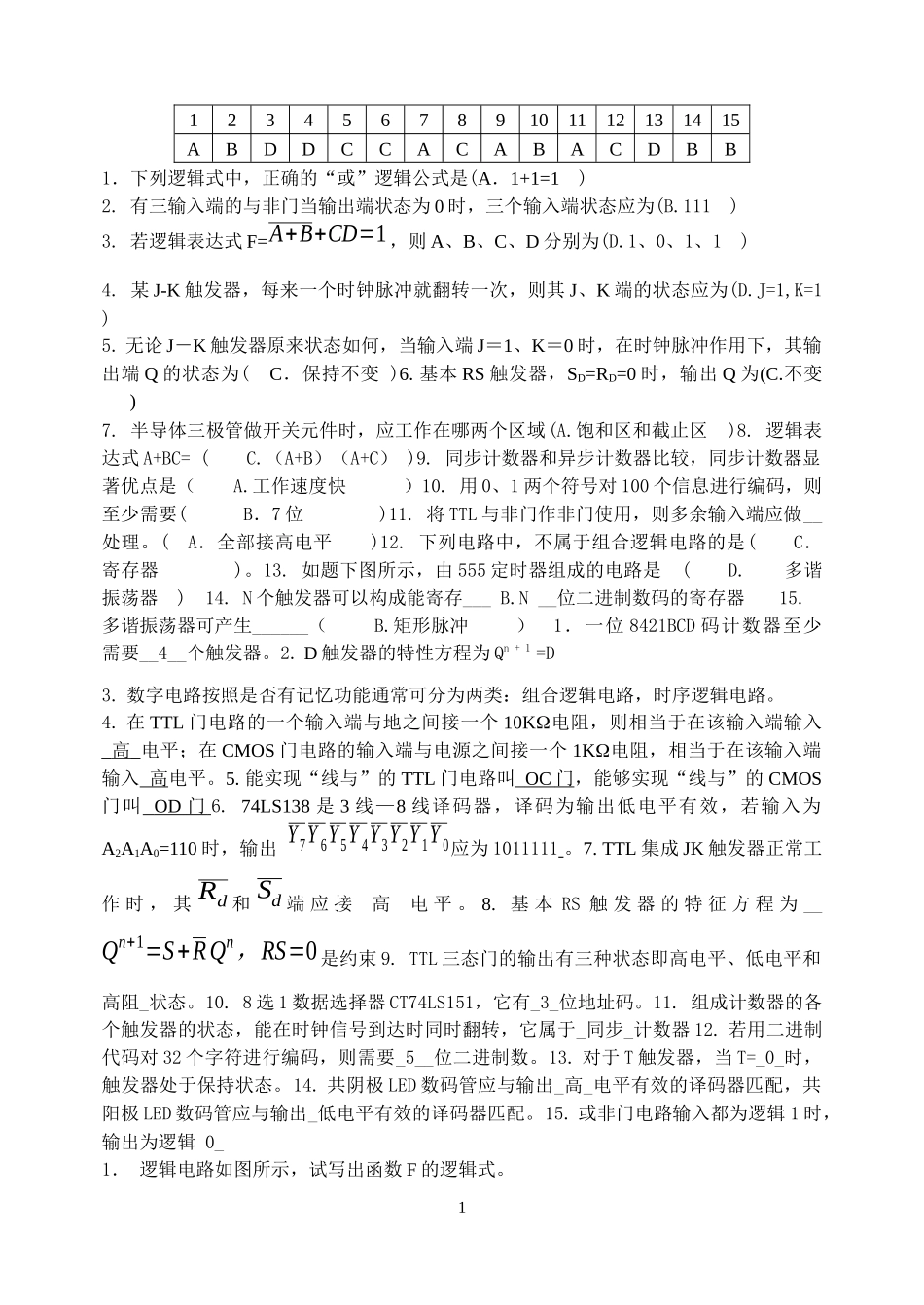

123456789101112131415ABDDCCACABACDBB1．下列逻辑式中，正确的“或”逻辑公式是(A．1+1=1)2.有三输入端的与非门当输出端状态为0时，三个输入端状态应为(B.111)3.若逻辑表达式F=A+B+CD=1，则A、B、C、D分别为(D.1、0、1、1)4.某J-K触发器，每来一个时钟脉冲就翻转一次，则其J、K端的状态应为(D.J=1,K=1)5.无论J－K触发器原来状态如何，当输入端J＝1、K＝0时，在时钟脉冲作用下，其输出端Q的状态为(C．保持不变)6.基本RS触发器，SD=RD=0时，输出Q为(C.不变)7.半导体三极管做开关元件时，应工作在哪两个区域(A.饱和区和截止区)8.逻辑表达式A+BC=(C.（A+B）（A+C）)9.同步计数器和异步计数器比较，同步计数器显著优点是（A.工作速度快）10.用0、1两个符号对100个信息进行编码，则至少需要(B．7位)11.将TTL与非门作非门使用，则多余输入端应做__处理。(A．全部接高电平)12.下列电路中，不属于组合逻辑电路的是(C．寄存器)。13.如题下图所示，由555定时器组成的电路是(D.多谐振荡器)14.N个触发器可以构成能寄存___B.N__位二进制数码的寄存器15.多谐振荡器可产生______（B.矩形脉冲）1．一位8421BCD码计数器至少需要__4__个触发器。2.D触发器的特性方程为Qn+1=D3.数字电路按照是否有记忆功能通常可分为两类：组合逻辑电路，时序逻辑电路。4.在TTL门电路的一个输入端与地之间接一个10K电阻，则相当于在该输入端输入_高_电平；在CMOS门电路的输入端与电源之间接一个1K电阻，相当于在该输入端输入高电平。5.能实现“线与”的TTL门电路叫OC门，能够实现“线与”的CMOS门叫OD门6.74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出Y7Y6Y5Y4Y3Y2Y1Y0应为1011111。7.TTL集成JK触发器正常工作时，其Rd和Sd端应接高电平。8.基本RS触发器的特征方程为__Qn+1=S+RQn，RS=0是约束9.TTL三态门的输出有三种状态即高电平、低电平和高阻_状态。10.8选1数据选择器CT74LS151，它有_3_位地址码。11.组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于_同步_计数器12.若用二进制代码对32个字符进行编码，则需要_5__位二进制数。13.对于T触发器，当T=_0_时，触发器处于保持状态。14.共阴极LED数码管应与输出_高_电平有效的译码器匹配，共阳极LED数码管应与输出_低电平有效的译码器匹配。15.或非门电路输入都为逻辑1时，输出为逻辑0_1．逻辑电路如图所示，试写出函数F的逻辑式。1STAY7Y5Y6Y4Y3Y2Y1Y0STCSTBA0A1A274LS138CDABCDE1.解：Y1=A+B(1分)Y2=A+B(1分)F=Y1⋅Y2(1分)F=(A+B)⋅(A+B)(1分)F=AB+AB=AB+AB(1分)2.将下列函数化简为最简与或表达式。根据逻辑表达式填卡诺图：(4分)000111100000000111111111111000003.图(a)门电路输入端A、B的波形如图(b)所示，试画出C、D、E端波形。C=A，D=B(1分)E=A⋅B=A+B(1分)4.电路如下图所示，请画出在输入信号A、B作用下，输出Q的波形。设触发器为边沿JK触发器,RD为异步清零端。Qn+1=JQn+KQn(下降沿触发)=BQn（2分）Y1Y22Q‘‘‘‘11CP&××××××××4.在举重比赛中，有三名裁判，其中包括一名主裁判和两名副裁判。比赛时，只有主裁判判定运动员成绩有效、加上至少一名副裁判判定运动员成绩有效时，该运动员的成绩才有效，请用三线-八线译码器74LS138和与非门设计。（18分）真值表ABCY000000100100011010001011110111112.74LS161是同步4位二进制加法计数器，其逻辑功能表如下，试用两片74LS161和与非门电路接成计数长度Ｍ为60进制的计数器，采用CR端设计。（12分）3第4页共6页CDABCDEQ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页123456789101112131415ABDDCCACABACDBB二、填空题1.42.Qn+1=D3.组合逻辑电路，时序逻辑电路4.高，高5.OC门，OD门6.10111117.高8.Qn+1=S+RQn，RS=09.高阻10.311.同步12.513.014.高，低15.01.解：Y1=A+B；Y2=A+B；F=Y1⋅Y2F=(A+B)⋅(A+B)F=AB+AB=AB+AB(1分)2.解：根据逻辑表达式填卡诺图：(4分)00011110000000011111111111100000根据卡诺图化简可得Y=B(1分)3.解:C=A，D=B；E=A⋅B=A+B绘图（3分）4.解：Qn+1=JQn+KQn(下降沿触发)=BQn（2分）绘图（3分）四、分析题（3...
