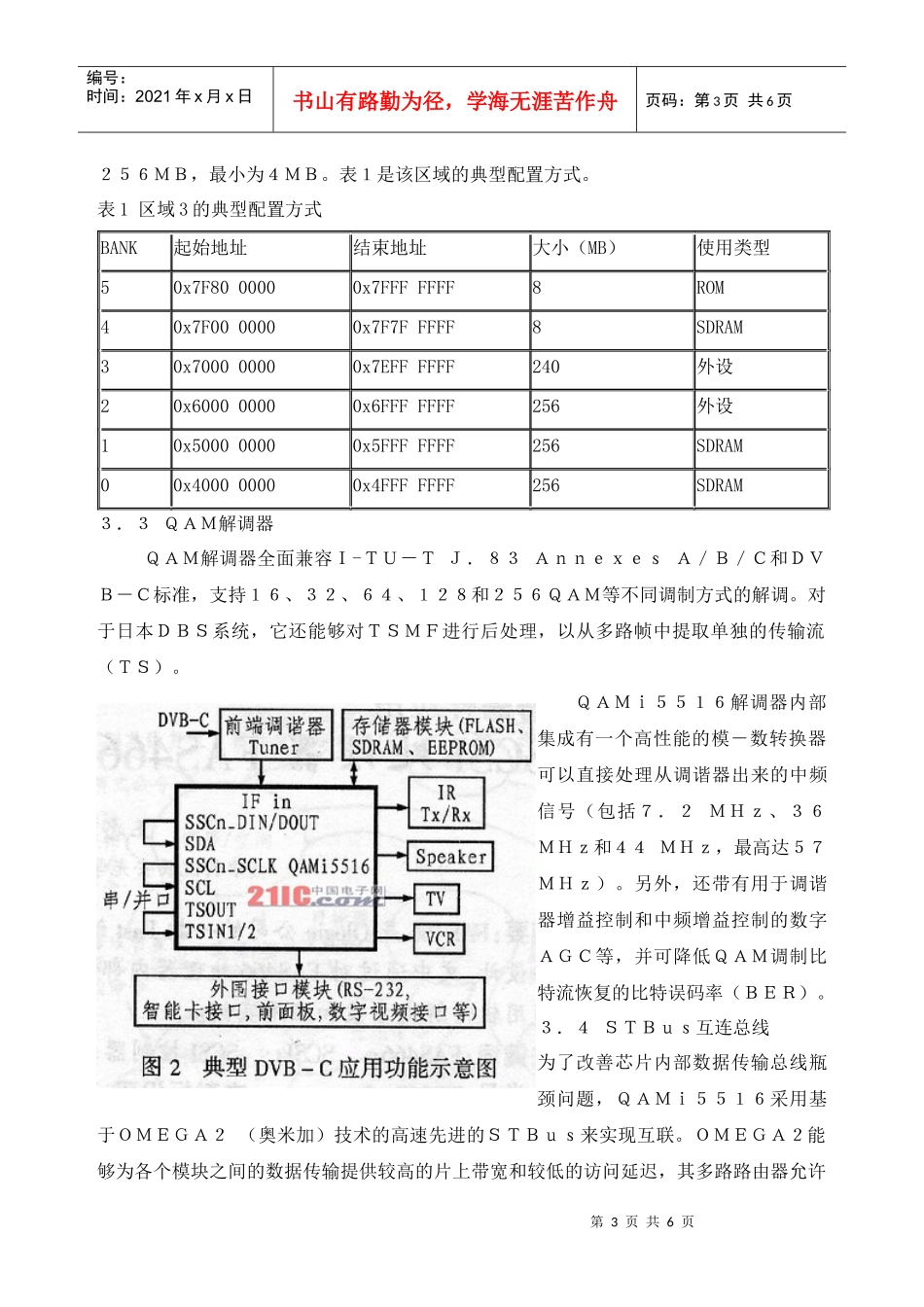

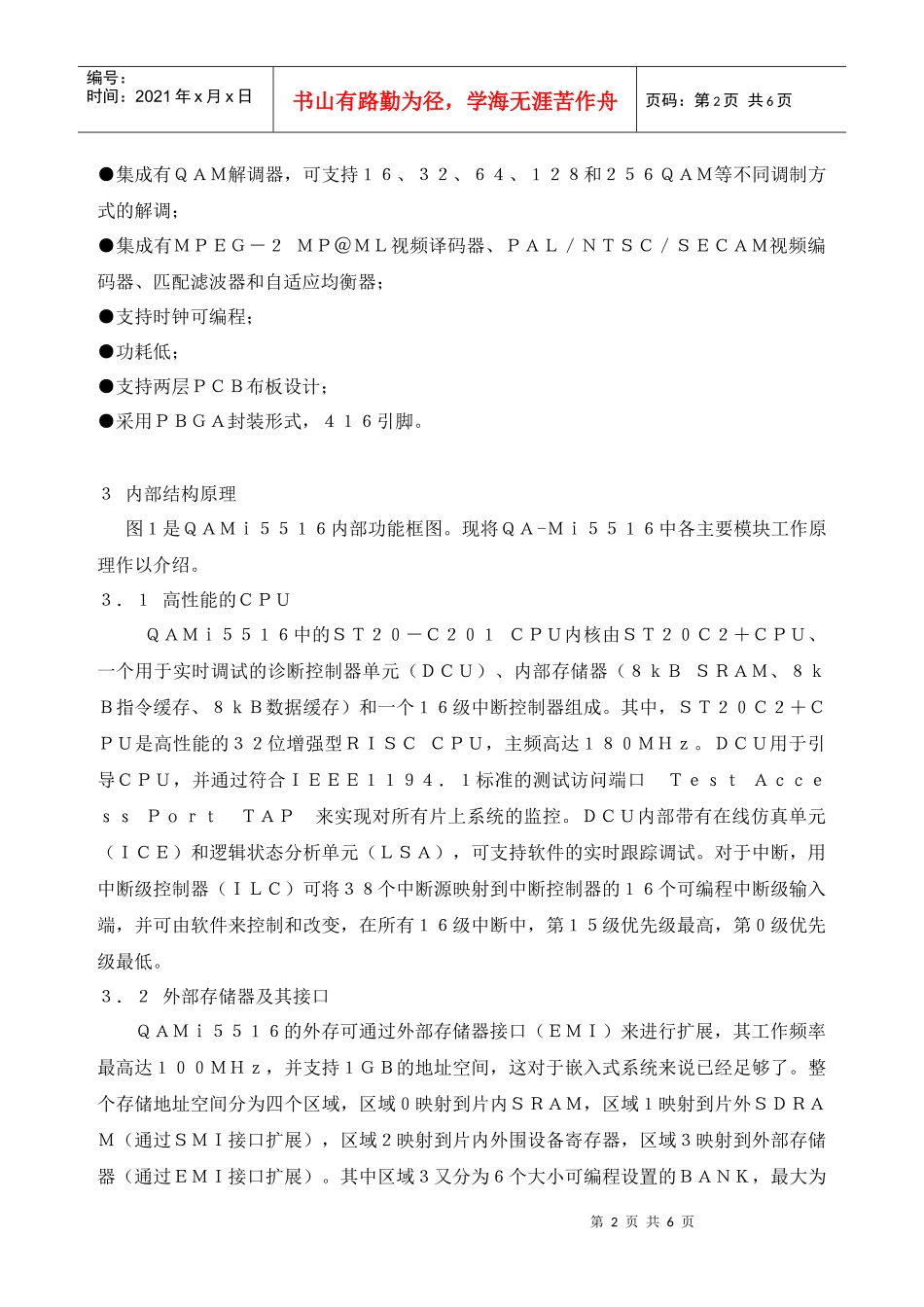

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页新一代数字有线电视机顶盒单芯片QAMi5516及其应用摘要：QAMi5516是STMicro（意法半导体）公司最新推出的数字有线电视（DVB-C）机顶盒解调、解码单芯片。文章介绍了QAMi5516的主要功能和特点，分析了其内部结构和工作原理，给出了基于该芯片的DVB-C数字有线电视机顶盒的典型应用。关键词：QAMi5516；DVB-C；数字电视；机顶盒；解调；解码１概述ＱＡＭｉ５５１６是ＳＴＭｉｃｒｏ（意法半导体）公司最新推出的一款专门针对中低端市场的高性价比数字有线电视（ＤＶＢ－Ｃ）机顶盒单芯片，同时也是ＳＴ推出的第一个将前端ＱＡＭ（正交幅度调制）数字有线信号解调器与后端ＭＰＥＧ视频解码集成在一起的芯片，因而能够很好的使模拟电视用户收看数字有线电视节目。除了传统的音频、视频解码功能以外，ＱＡ-Ｍｉ５５１６还具有很强的扩展能力、增强型图形处理功能和提高音视频质量的后处理功能。同时，由于将ＱＡＭ解调器和ＭＰＥＧ解码器集成在了一起，因而降低了硬件芯片组的成本，简化了电路设计，提高了产品的可靠性和性价比，也有助于降低生产成本，这对有着近一亿个有线电视家庭用户的中国机顶盒市场来说无疑具有重要意义。２功能特点ＱＡＭｉ５５１６是一款高集成度、高性价比的解调解码单芯片，它内部集成了３２位ＳＴ２０ＣＰＵ、ＱＡＭ解调器、音频／视频ＭＰＥＧ－２译码器、显示及图像处理功能和各种系统外设接口等。除了具有数字有线电视机顶盒的全部基本功能外，它还可以运行中间件以实现数字电视营运商的增值服务，同时具有以太网接口、ＵＳＢ接口等丰富的外设接口，从而不仅为实现增值服务建立了很好的硬件环境，而且也能够满足用户上网浏览、电子商务以及电子节目指南等方面的需求。图1ＱＡＭｉ５５１６的基本特点如下：●符合ＩＴＵ－ＴＪ．８３ＡｎｎｅｘｅｓＡ／Ｂ／Ｃ、ＤＶＢ－Ｃ标准；●支持ＴＳＭＦ；第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页●集成有ＱＡＭ解调器，可支持１６、３２、６４、１２８和２５６ＱＡＭ等不同调制方式的解调；●集成有ＭＰＥＧ－２ＭＰ＠ＭＬ视频译码器、ＰＡＬ／ＮＴＳＣ／ＳＥＣＡＭ视频编码器、匹配滤波器和自适应均衡器；●支持时钟可编程；●功耗低；●支持两层ＰＣＢ布板设计；●采用ＰＢＧＡ封装形式，４１６引脚。３内部结构原理图１是ＱＡＭｉ５５１６内部功能框图。现将ＱＡ-Ｍｉ５５１６中各主要模块工作原理作以介绍。３．１高性能的ＣＰＵＱＡＭｉ５５１６中的ＳＴ２０－Ｃ２０１ＣＰＵ内核由ＳＴ２０Ｃ２＋ＣＰＵ、一个用于实时调试的诊断控制器单元（ＤＣＵ）、内部存储器（８ｋＢＳＲＡＭ、８ｋＢ指令缓存、８ｋＢ数据缓存）和一个１６级中断控制器组成。其中，ＳＴ２０Ｃ２＋ＣＰＵ是高性能的３２位增强型ＲＩＳＣＣＰＵ，主频高达１８０ＭＨｚ。ＤＣＵ用于引导ＣＰＵ，并通过符合ＩＥＥＥ１１９４．１标准的测试访问端口ＴｅｓｔＡｃｃｅｓｓＰｏｒｔＴＡＰ来实现对所有片上系统的监控。ＤＣＵ内部带有在线仿真单元（ＩＣＥ）和逻辑状态分析单元（ＬＳＡ），可支持软件的实时跟踪调试。对于中断，用中断级控制器（ＩＬＣ）可将３８个中断源映射到中断控制器的１６个可编程中断级输入端，并可由软件来控制和改变，在所有１６级中断中，第１５级优先级最高，第０级优先级最低。３．２外部存储器及其接口ＱＡＭｉ５５１６的外存可通过外部存储器接口（ＥＭＩ）来进行扩展，其工作频率最高达１００ＭＨｚ，并支持１ＧＢ的地址空间，这对于嵌入式系统来说已经足够了。整个存储地址空间分为四个区域，区域０映射到片内ＳＲＡＭ，区域１映射到片外ＳＤＲＡＭ（通过ＳＭＩ接口扩展），区域２映射到片内外围设备寄存器，区域３映射到外部存储器（通过ＥＭＩ接口扩展）。其中区域３又分为６个大小可编程设置的ＢＡＮＫ，最大为第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页２５６ＭＢ，最小为４ＭＢ。表１是该区域的典型配置方式...
