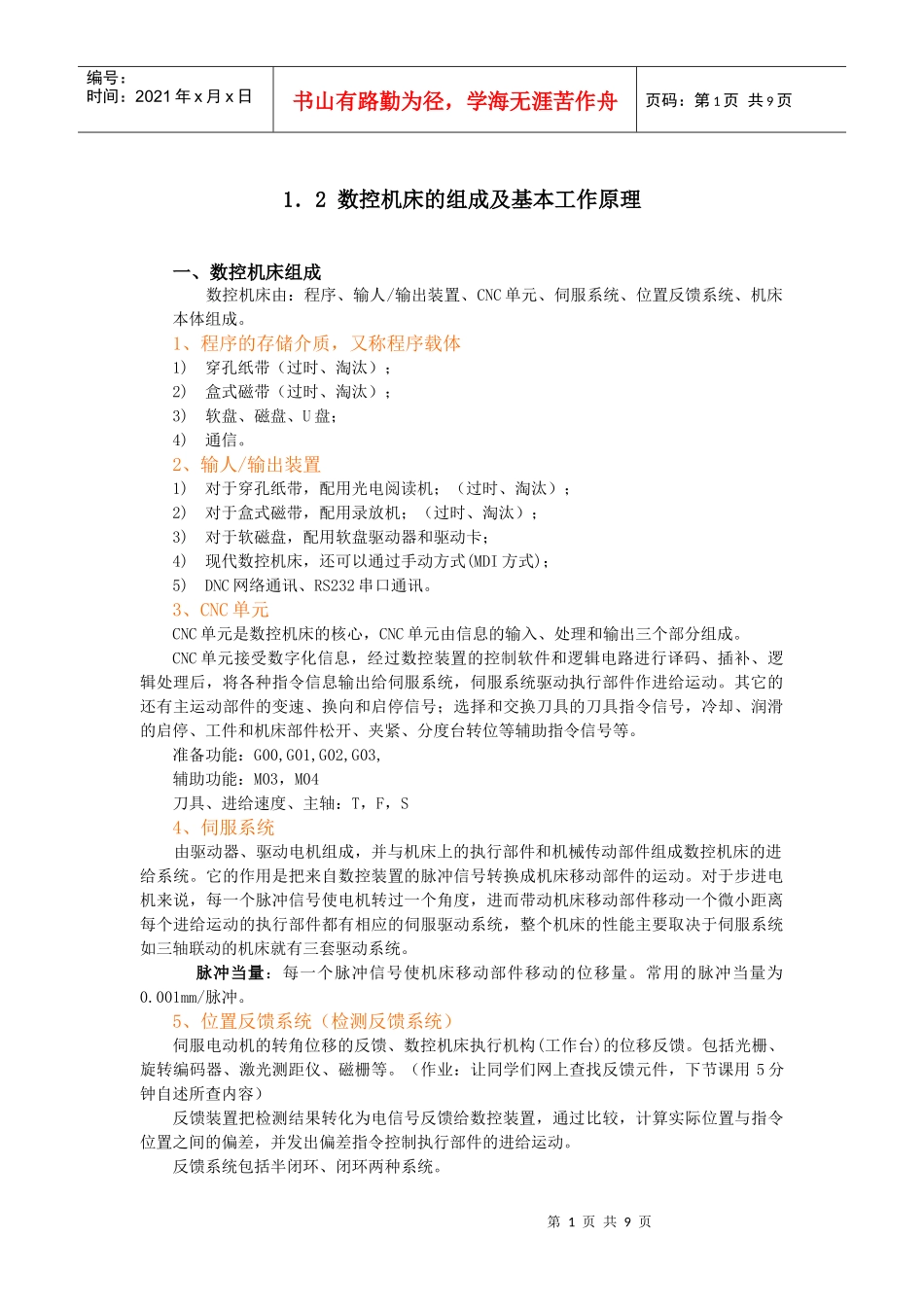

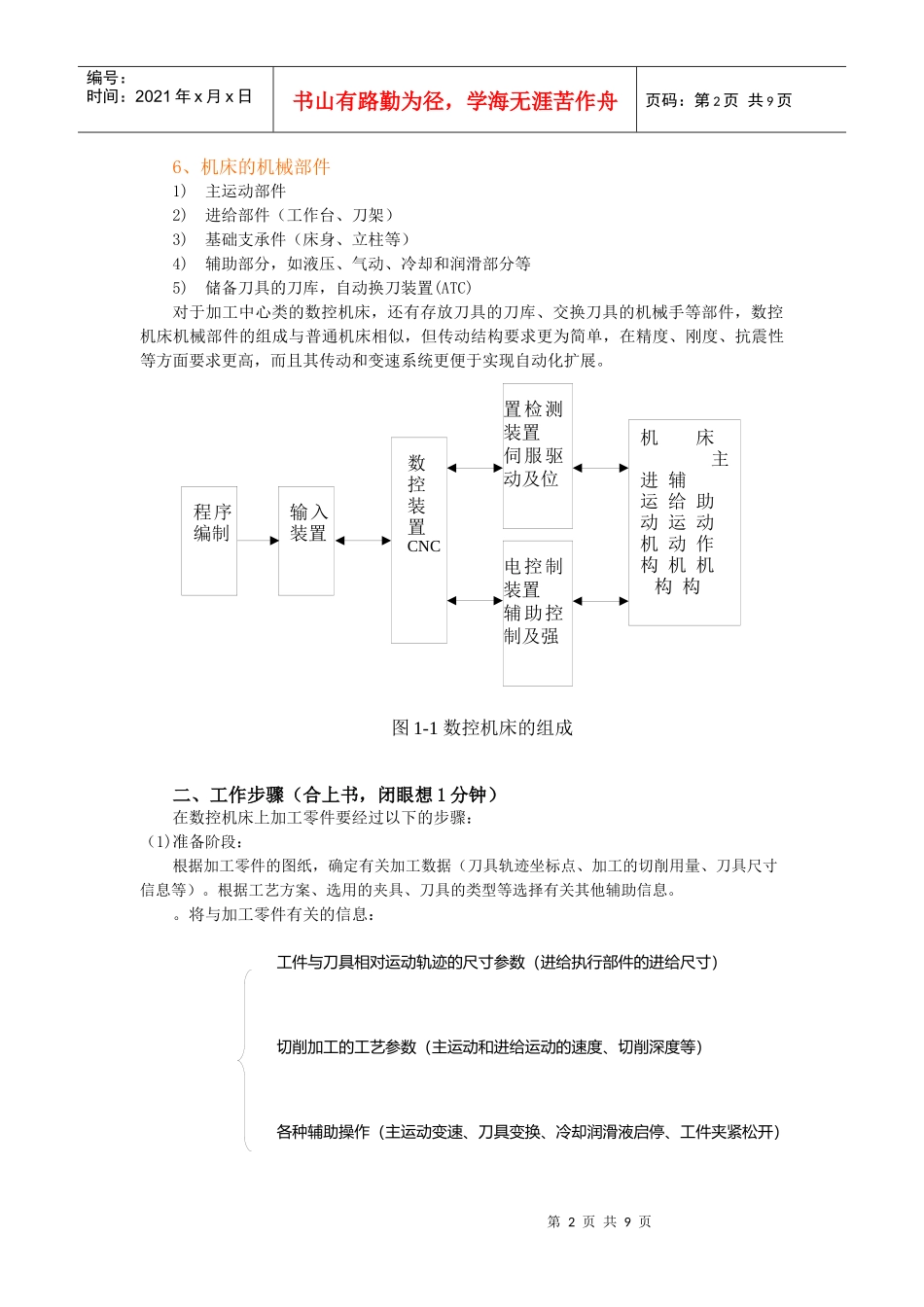

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1．2数控机床的组成及基本工作原理一、数控机床组成数控机床由：程序、输人/输出装置、CNC单元、伺服系统、位置反馈系统、机床本体组成。1、程序的存储介质，又称程序载体1)穿孔纸带（过时、淘汰）；2)盒式磁带（过时、淘汰）；3)软盘、磁盘、U盘；4)通信。2、输人/输出装置1)对于穿孔纸带，配用光电阅读机；（过时、淘汰）；2)对于盒式磁带，配用录放机；（过时、淘汰）；3)对于软磁盘，配用软盘驱动器和驱动卡；4)现代数控机床，还可以通过手动方式(MDI方式)；5)DNC网络通讯、RS232串口通讯。3、CNC单元CNC单元是数控机床的核心，CNC单元由信息的输入、处理和输出三个部分组成。CNC单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。其它的还有主运动部件的变速、换向和启停信号；选择和交换刀具的刀具指令信号，冷却、润滑的启停、工件和机床部件松开、夹紧、分度台转位等辅助指令信号等。准备功能：G00,G01,G02,G03,辅助功能：M03，M04刀具、进给速度、主轴：T，F，S4、伺服系统由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离每个进给运动的执行部件都有相应的伺服驱动系统，整个机床的性能主要取决于伺服系统如三轴联动的机床就有三套驱动系统。脉冲当量：每一个脉冲信号使机床移动部件移动的位移量。常用的脉冲当量为0.001mm/脉冲。5、位置反馈系统（检测反馈系统）伺服电动机的转角位移的反馈、数控机床执行机构(工作台)的位移反馈。包括光栅、旋转编码器、激光测距仪、磁栅等。（作业：让同学们网上查找反馈元件，下节课用5分钟自述所查内容）反馈装置把检测结果转化为电信号反馈给数控装置，通过比较，计算实际位置与指令位置之间的偏差，并发出偏差指令控制执行部件的进给运动。反馈系统包括半闭环、闭环两种系统。第2页共9页第1页共9页工件与刀具相对运动轨迹的尺寸参数（进给执行部件的进给尺寸）切削加工的工艺参数（主运动和进给运动的速度、切削深度等）各种辅助操作（主运动变速、刀具变换、冷却润滑液启停、工件夹紧松开）编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页6、机床的机械部件1)主运动部件2)进给部件（工作台、刀架）3)基础支承件（床身、立柱等）4)辅助部分，如液压、气动、冷却和润滑部分等5)储备刀具的刀库，自动换刀装置(ATC)对于加工中心类的数控机床，还有存放刀具的刀库、交换刀具的机械手等部件，数控机床机械部件的组成与普通机床相似，但传动结构要求更为简单，在精度、刚度、抗震性等方面要求更高，而且其传动和变速系统更便于实现自动化扩展。二、工作步骤（合上书，闭眼想1分钟）在数控机床上加工零件要经过以下的步骤：（1)准备阶段：根据加工零件的图纸，确定有关加工数据（刀具轨迹坐标点、加工的切削用量、刀具尺寸信息等）。根据工艺方案、选用的夹具、刀具的类型等选择有关其他辅助信息。。将与加工零件有关的信息：机床主进辅运给助动运动机动作构机机构构电控制装置辅助控制及强程序编制数控装置CNC输入装置置检测装置伺服驱动及位图1-1数控机床的组成第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（2）编程阶段根据加工工艺信息，用机床数控系统能识别的语言编写数控加工程序（对加工工艺过程的描述），并填写程序单。（3）准备信息载体根据已编好的程序单，将程序存放在信息载体（穿孔带、磁带、磁盘等）上，通过信息载体将全部加工信息传给数控系统。若数控加工机床与计算机联网时，可直接将信息载入数控系统。（4）加工阶段当执行程序时，机床数控系统（CNC）将加工程序语句译码、运算，转换成驱动各运动部件的动作指令，在系统的统一协调下驱动各运动部件的...
