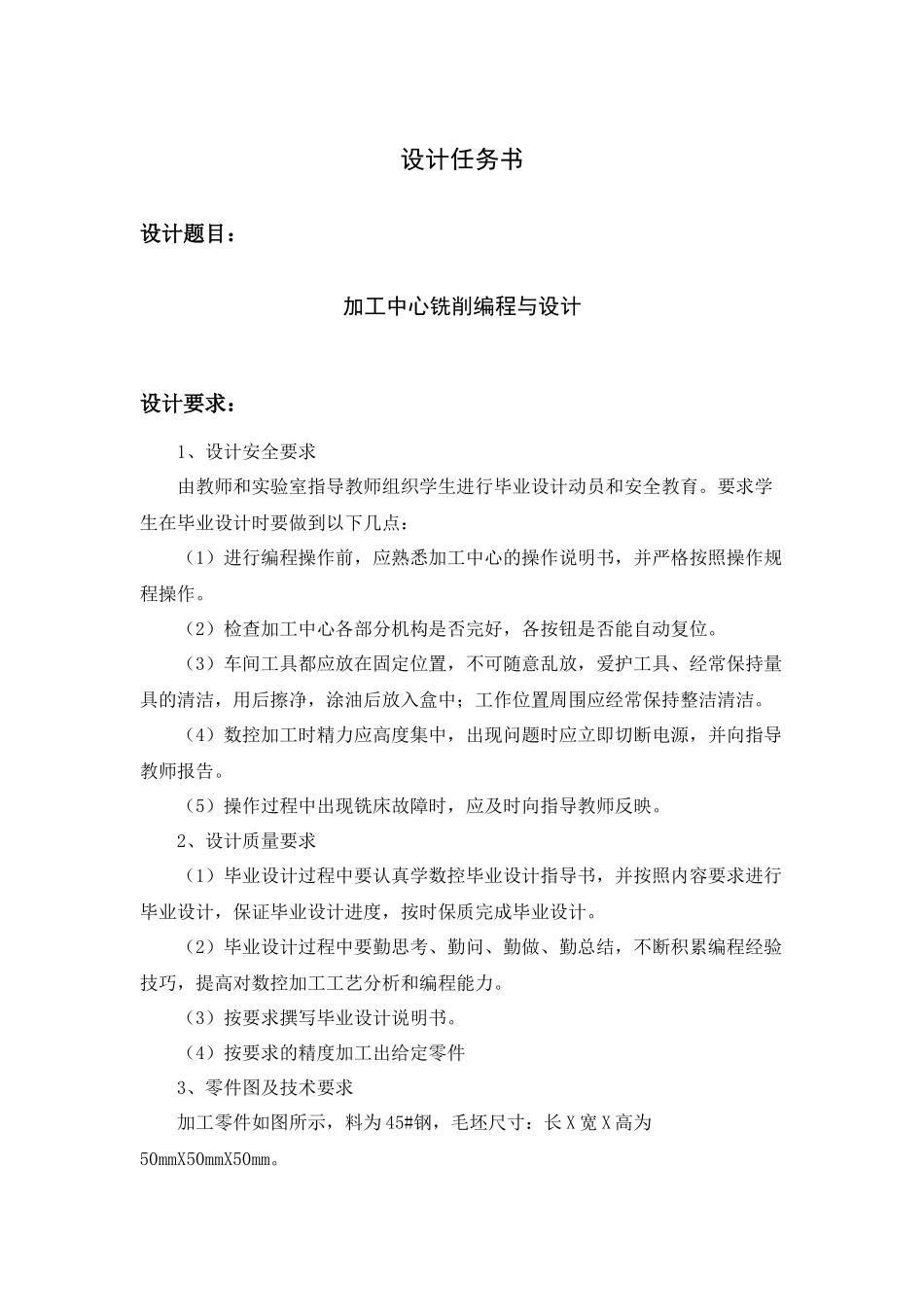

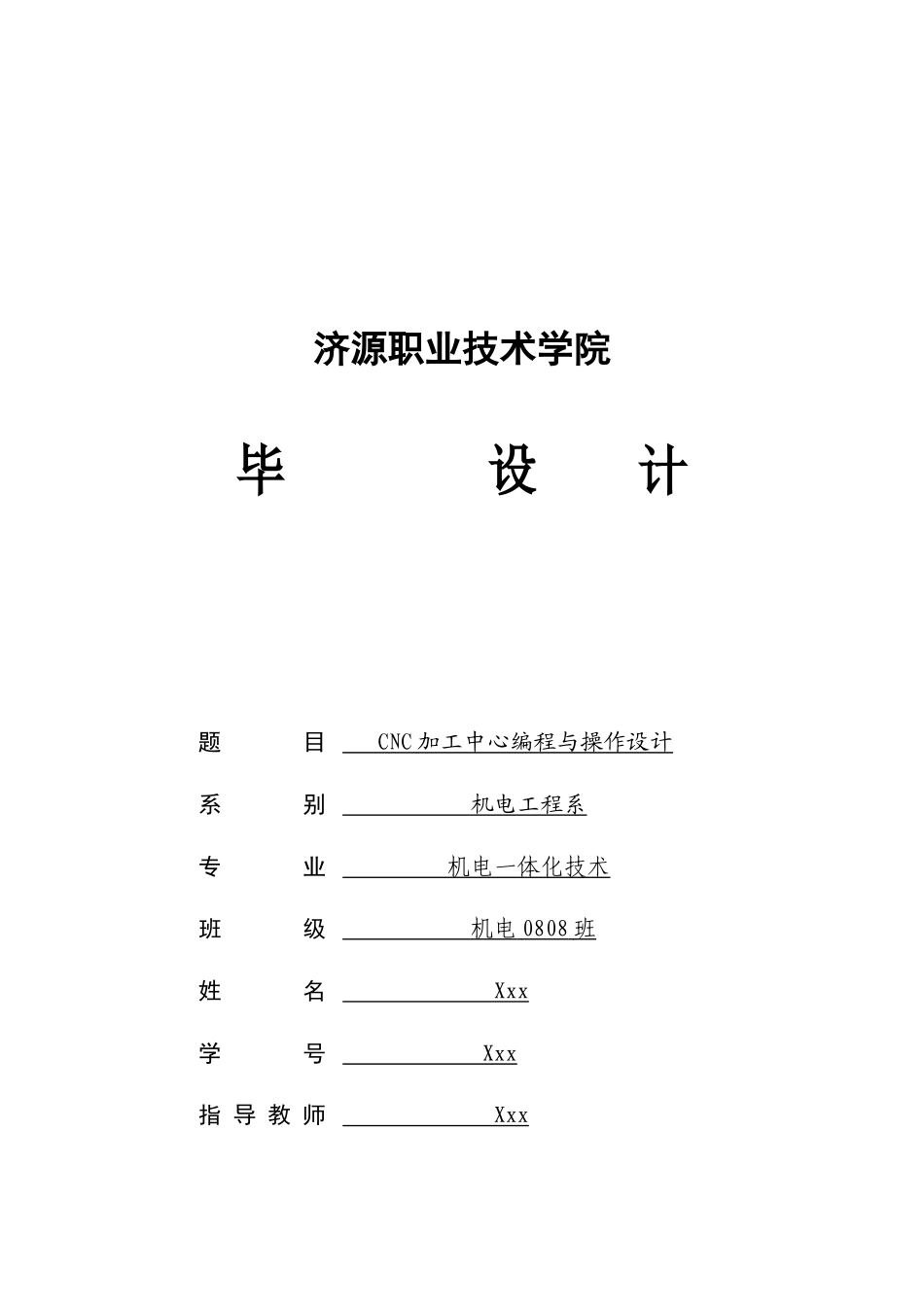

济源职业技术学院毕设计题目CNC加工中心编程与操作设计系别机电工程系专业机电一体化技术班级机电0808班姓名Xxx学号Xxx指导教师Xxx日期2010年12月设计任务书设计题目：加工中心铣削编程与设计设计要求：1、设计安全要求由教师和实验室指导教师组织学生进行毕业设计动员和安全教育。要求学生在毕业设计时要做到以下几点：（1）进行编程操作前，应熟悉加工中心的操作说明书，并严格按照操作规程操作。（2）检查加工中心各部分机构是否完好，各按钮是否能自动复位。（3）车间工具都应放在固定位置，不可随意乱放，爱护工具、经常保持量具的清洁，用后擦净，涂油后放入盒中；工作位置周围应经常保持整洁清洁。（4）数控加工时精力应高度集中，出现问题时应立即切断电源，并向指导教师报告。（5）操作过程中出现铣床故障时，应及时向指导教师反映。2、设计质量要求（1）毕业设计过程中要认真学数控毕业设计指导书，并按照内容要求进行毕业设计，保证毕业设计进度，按时保质完成毕业设计。（2）毕业设计过程中要勤思考、勤问、勤做、勤总结，不断积累编程经验技巧，提高对数控加工工艺分析和编程能力。（3）按要求撰写毕业设计说明书。（4）按要求的精度加工出给定零件3、零件图及技术要求加工零件如图所示，料为45#钢，毛坯尺寸：长X宽X高为50mmX50mmX50mm。设计进度要求：第一周：毕业调查实习，与指导老师交流设计事宜；第二周：查阅文献、收集资料；第三周：确定系统的设计方案，撰写开题报告；第四周：总体设计、结构设计、详细计算、编程与调试等内容；第五周：编写毕业设计；第六周：毕业答辩。指导教师（签名）：摘要大家都知道，数控加工是目前的一门新的专业，热门专业，正在高速发展，数控加工程序是有多道复杂的程序组成的，这就为我们学习带来不便，为了使学习更方便，使用更加有条理，我编写了这份典型加工中心铣削编程与操作设计，希望为大家的工作、学习带来方便。我的这份毕业设计包括设计任务书、摘要、前言、设计说明书等多个部分。设计的主要是内容是对我们机械类加工日常加工中常见的工件取其中的一典型零件进行系统的编程与操作设计，从数控加工前应做的准备开始到数控加工工艺分析、数控刀具及其选择、工件装夹方式与数控加工夹具的选择、程序编制中的数值计算、数控加工程序的编制、数控车削加工、NC加工、数控加工中心编程及自动编程技术等内容等数控加工时应注意的问题做了一一的说明。其中数控机床我们现在用的是西门子系统的，包括编程语言到是西门子系统的。由于水平有限，自己对设计的完成还不是很完善，有不足之处，希望老师斧正。关键词：MS软体、编程、加工、刀具、参数、成品等。目录绪论..............................................................1第1章开题报告.....................................................21.1数控技术毕业设计必须遵循的一般原则............................21.2毕业设计的步骤................................................21.3毕业设计的基本内容............................................3第2章设计说明书...................................................52.1绪论...........................................................52.2工艺分析与选择................................................62.3主要加工程序..................................................9第3章具体操作步骤................................................213.1先开机床......................................................213.2回参考点......................................................213.3参数设定......................................................213.4装夹工件......................................................213.5对刀..........................................................213.6输入程序......................................................223.7模拟仿真......................................................223.8实际加工.....................................
