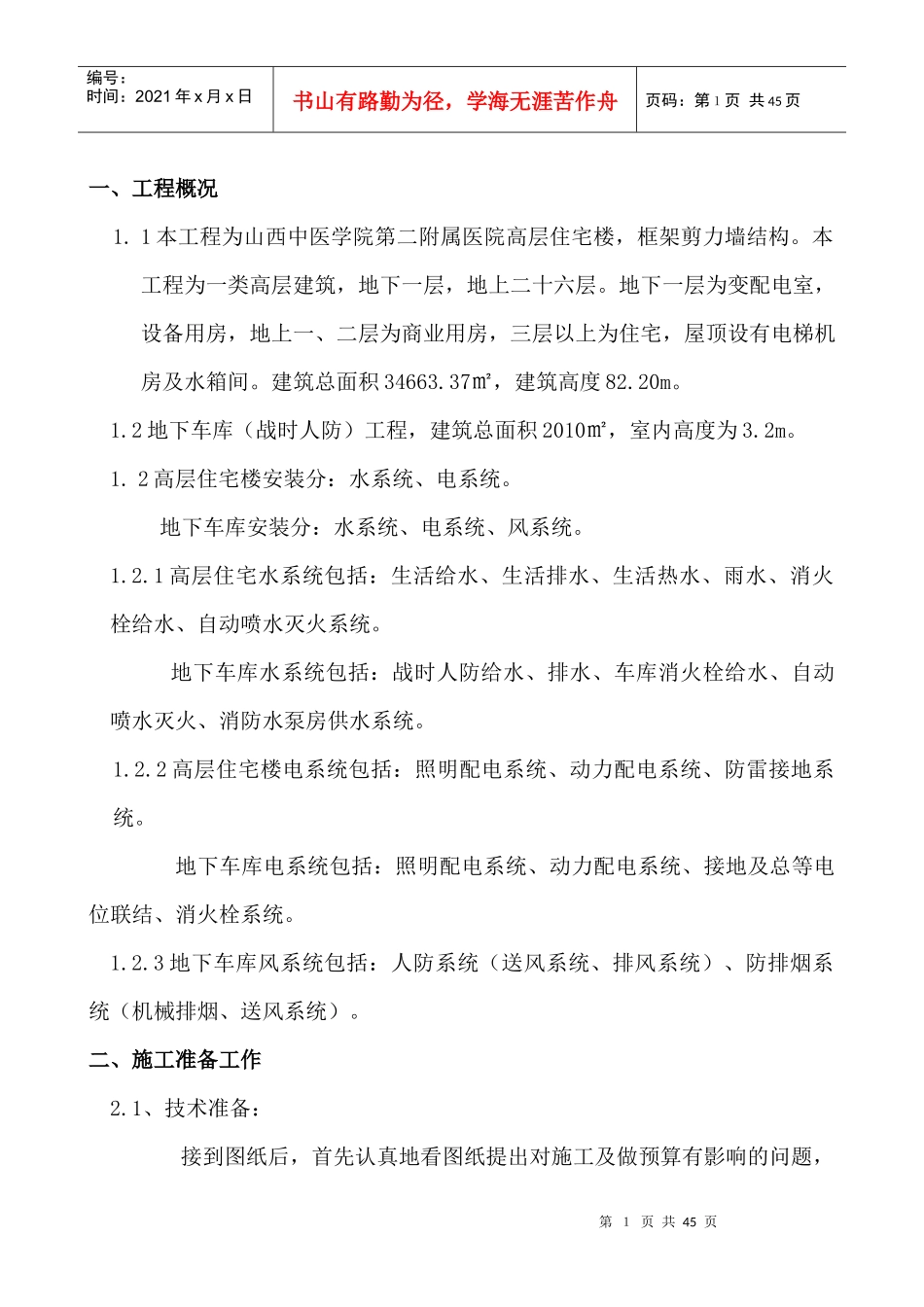

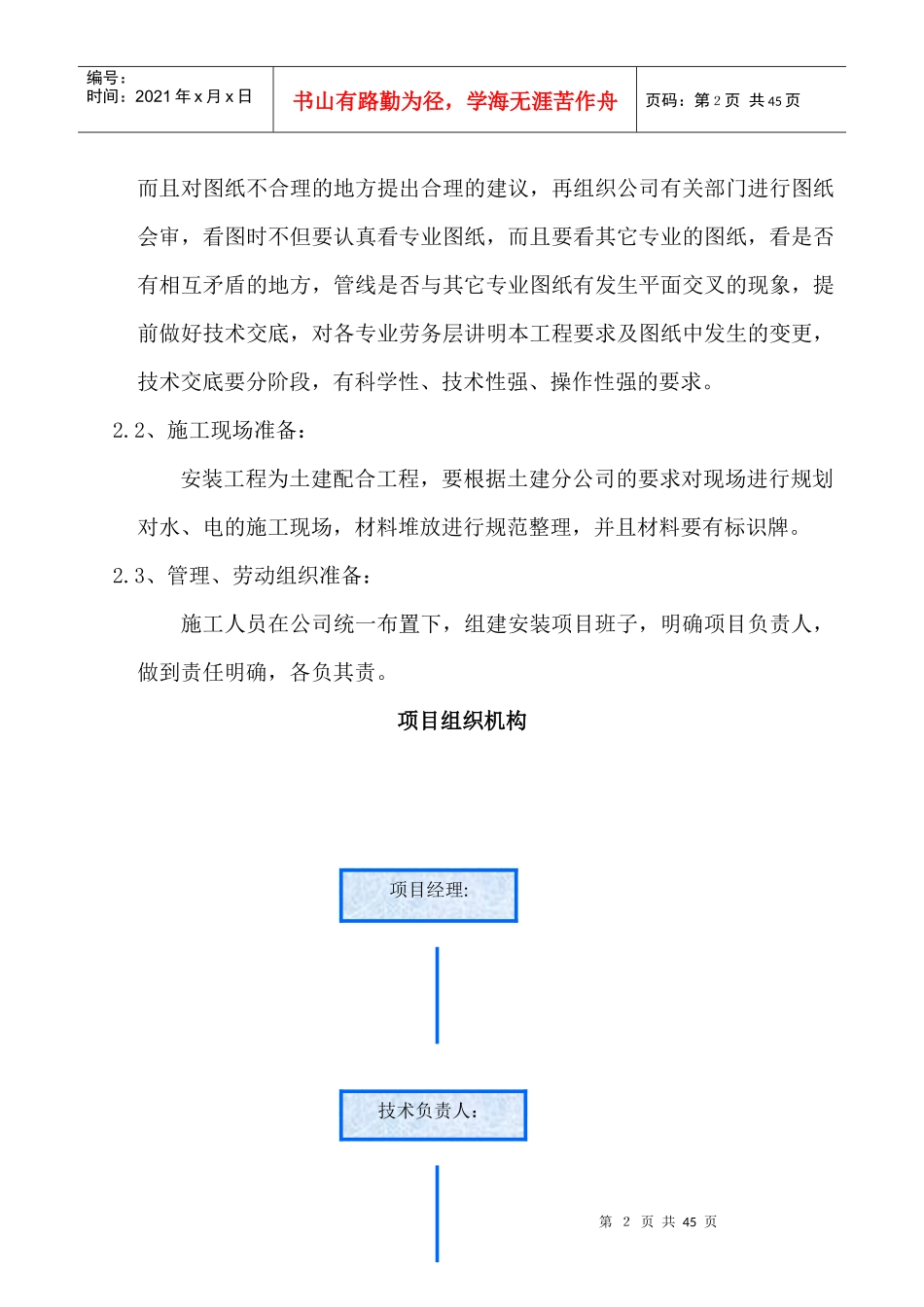

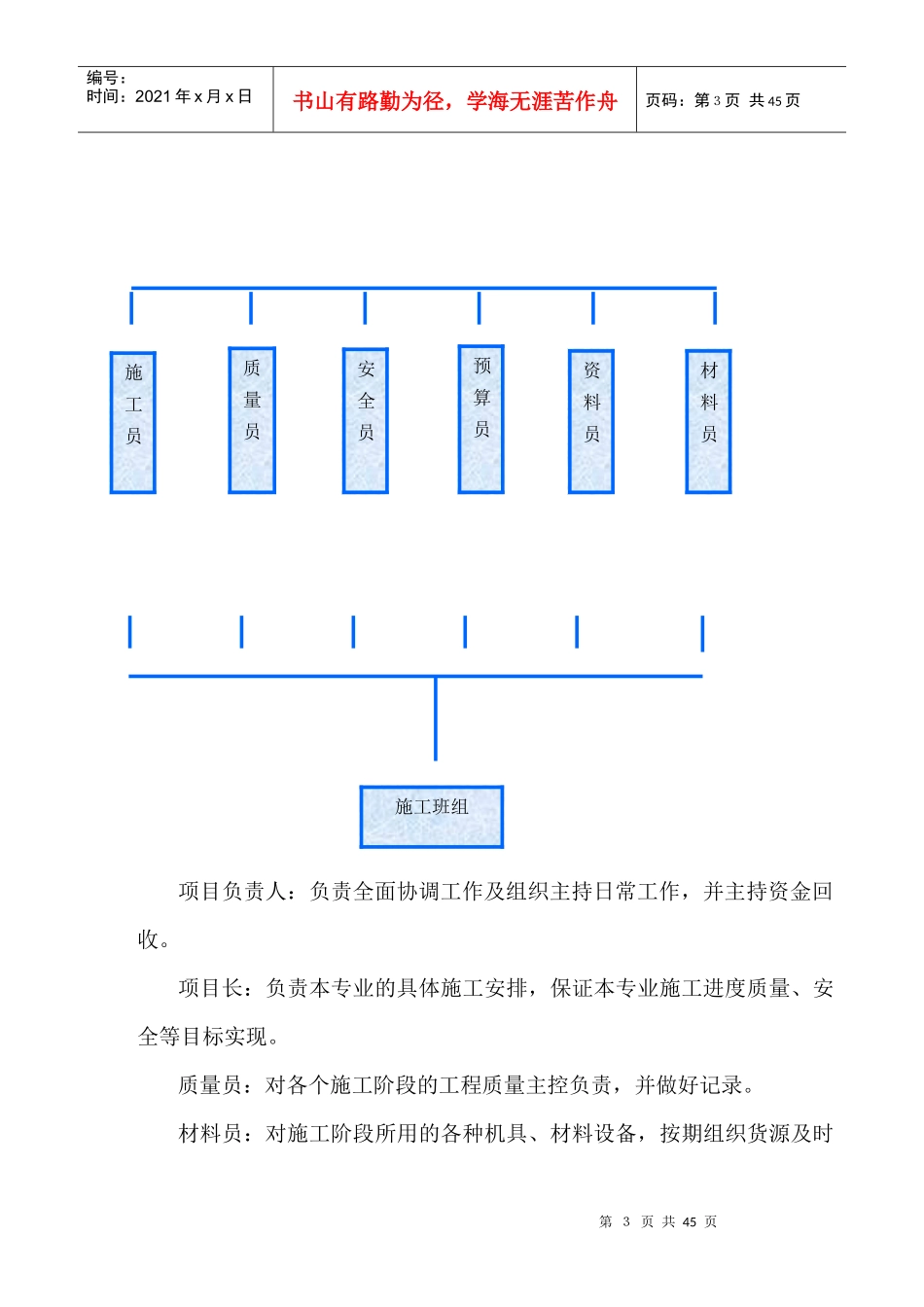

第１页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共45页一、工程概况1.1本工程为山西中医学院第二附属医院高层住宅楼，框架剪力墙结构。本工程为一类高层建筑，地下一层，地上二十六层。地下一层为变配电室，设备用房，地上一、二层为商业用房，三层以上为住宅，屋顶设有电梯机房及水箱间。建筑总面积34663.37㎡，建筑高度82.20m。1.2地下车库（战时人防）工程，建筑总面积2010㎡，室内高度为3.2m。1.2高层住宅楼安装分：水系统、电系统。地下车库安装分：水系统、电系统、风系统。1.2.1高层住宅水系统包括：生活给水、生活排水、生活热水、雨水、消火栓给水、自动喷水灭火系统。地下车库水系统包括：战时人防给水、排水、车库消火栓给水、自动喷水灭火、消防水泵房供水系统。1.2.2高层住宅楼电系统包括：照明配电系统、动力配电系统、防雷接地系统。地下车库电系统包括：照明配电系统、动力配电系统、接地及总等电位联结、消火栓系统。1.2.3地下车库风系统包括：人防系统（送风系统、排风系统）、防排烟系统（机械排烟、送风系统）。二、施工准备工作2.1、技术准备：接到图纸后，首先认真地看图纸提出对施工及做预算有影响的问题，第２页共45页第１页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共45页而且对图纸不合理的地方提出合理的建议，再组织公司有关部门进行图纸会审，看图时不但要认真看专业图纸，而且要看其它专业的图纸，看是否有相互矛盾的地方，管线是否与其它专业图纸有发生平面交叉的现象，提前做好技术交底，对各专业劳务层讲明本工程要求及图纸中发生的变更，技术交底要分阶段，有科学性、技术性强、操作性强的要求。2.2、施工现场准备：安装工程为土建配合工程，要根据土建分公司的要求对现场进行规划对水、电的施工现场，材料堆放进行规范整理，并且材料要有标识牌。2.3、管理、劳动组织准备：施工人员在公司统一布置下，组建安装项目班子，明确项目负责人，做到责任明确，各负其责。项目组织机构技术负责人：项目经理:施工班组第３页共45页第２页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共45页项目负责人：负责全面协调工作及组织主持日常工作，并主持资金回收。项目长：负责本专业的具体施工安排，保证本专业施工进度质量、安全等目标实现。质量员：对各个施工阶段的工程质量主控负责，并做好记录。材料员：对施工阶段所用的各种机具、材料设备，按期组织货源及时施工员质量员安全员预算员资料员材料员第４页共45页第３页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共45页供应，并严把产品合格关，不得使用无产品合格证，准销证的产品。三、施工部署3.1高层住宅楼给、排水系统：高层住宅楼住宅生活给水系统分为高、低两个区，各区均采用变频调速供水的形式；商场给水由校区内给水管网制结供水。生活冷热水立管采用钢塑复合压力管，卡箍式连接，埋地及户内管道冷热水管采用聚丁烯管，热熔连接。生活给水系统完成后做水压试验，低区1.0MP，高区1.6MP。系统运行前以不小于1.5m/s流速用水冲洗，直到出水口水色和透明度与进水口一致。高层住宅楼消防给水系统：消火栓给水系统，室外消火栓系统消防水量水压由室外给水管网保证，室内设专用消火栓给水管网，专用消火栓水泵，系统竖向分为一个区，二层、地下一层水平干管与竖向立管构成环状，顶层环管设在二十六层。系统平时均由屋顶水箱保证消防压力。消火栓给水管道采用无缝钢管，焊接连接，阀门及需拆卸部位采用法兰连接。消火栓给水系统完成后作水压试验，试验压力为1.6Mpa，试验压力保持2h无明显渗漏为合格。自动喷水灭火系统，地下一层、一、二层设自动喷水灭火系统，由地下车库水泵房内一组自动喷淋系统加压泵供水，平时系统压力由设在屋顶水箱间的消防水箱经减压后维持。自动喷水管采用内外壁热浸镀锌钢管，DN<100mm者，螺纹连接；DN≥100mm者，沟槽连接。自动喷洒灭火系统完成后作水压试验，试验压力为1.4Mpa，稳压30min，目测无渗漏，无变形，第５页共45页第４页共45页...
