工程硕士数字电路XXXX复习题VIP免费

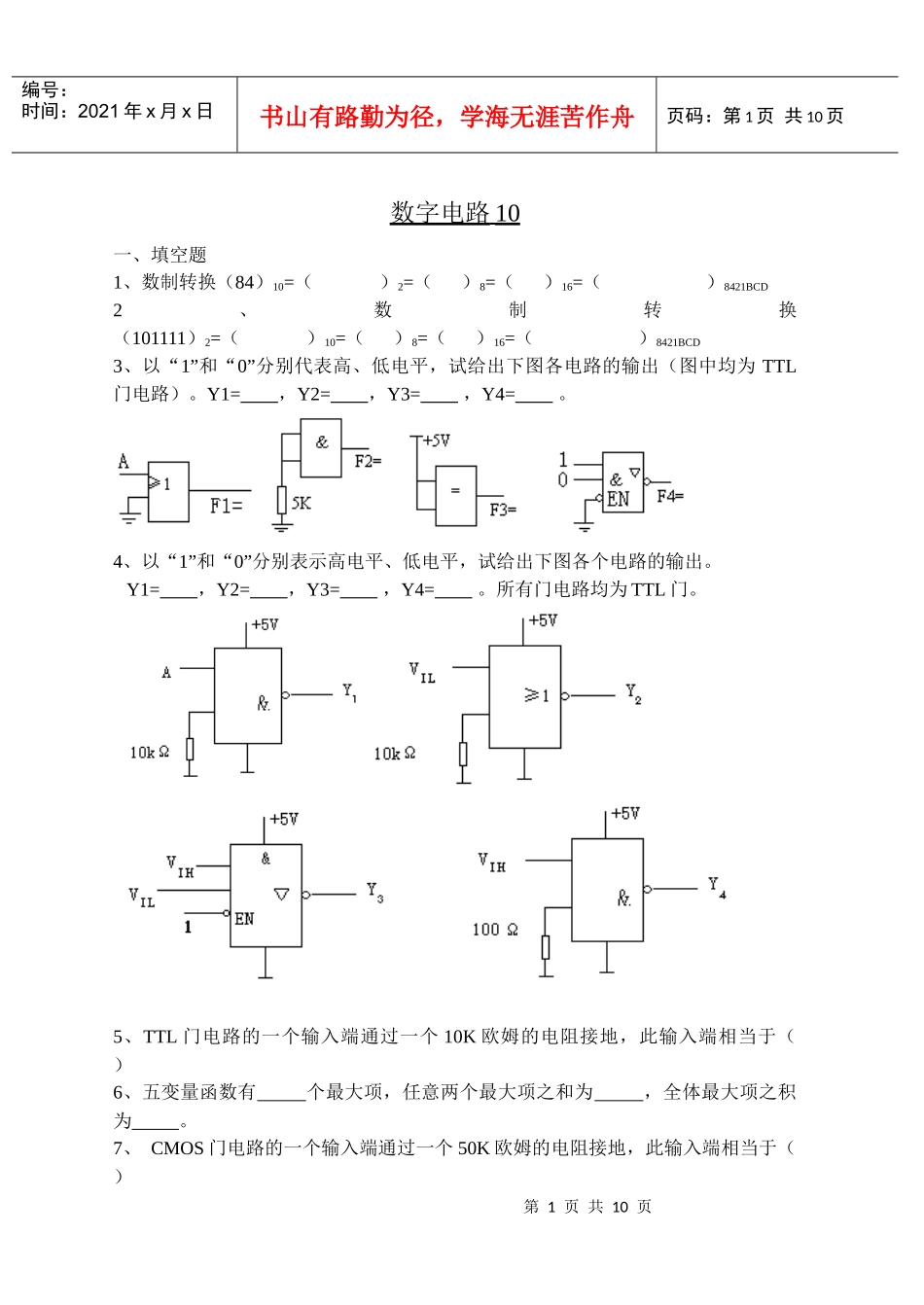

工程硕士数字电路XXXX复习题_第1页
1/10

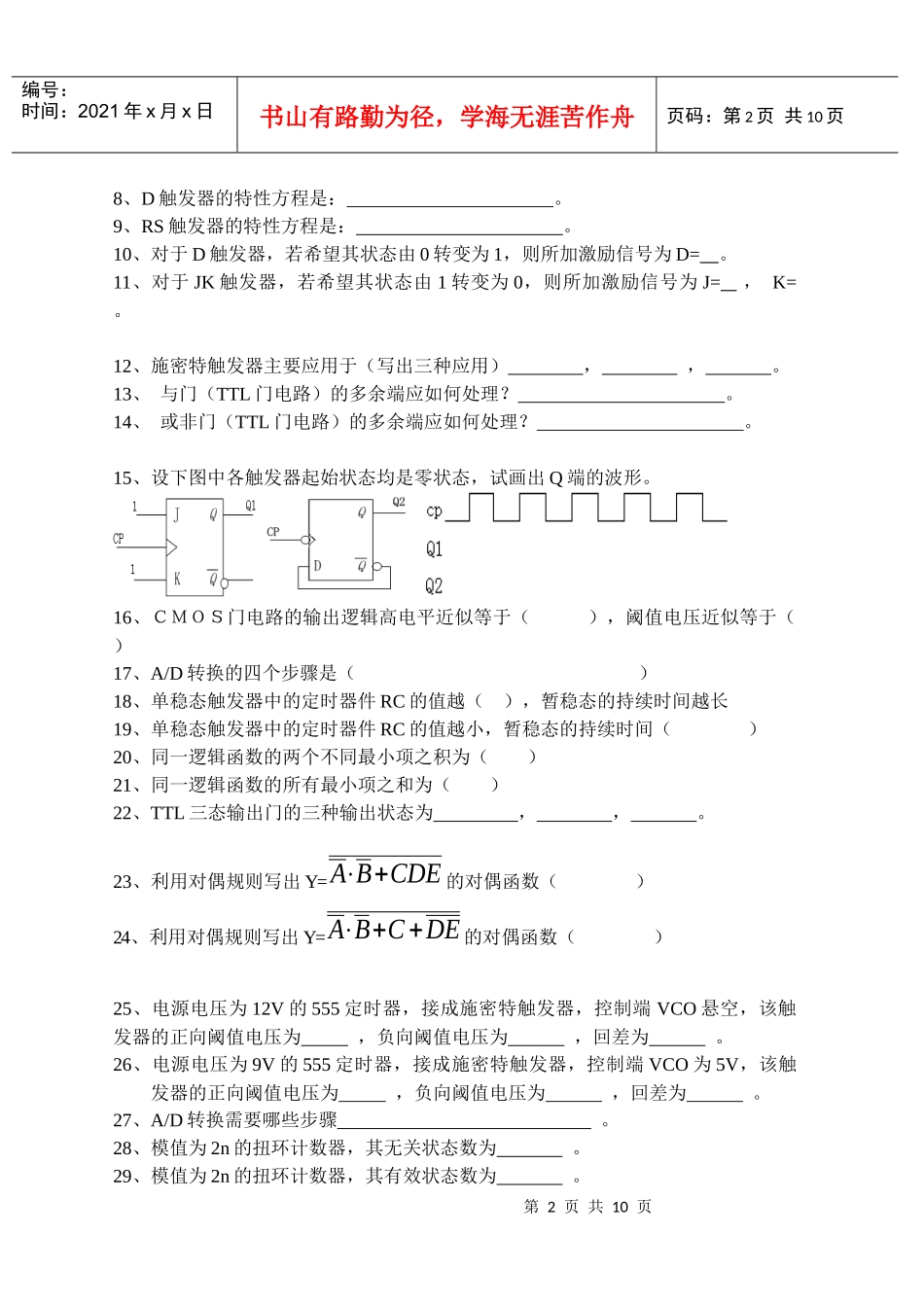

工程硕士数字电路XXXX复习题_第2页
2/10

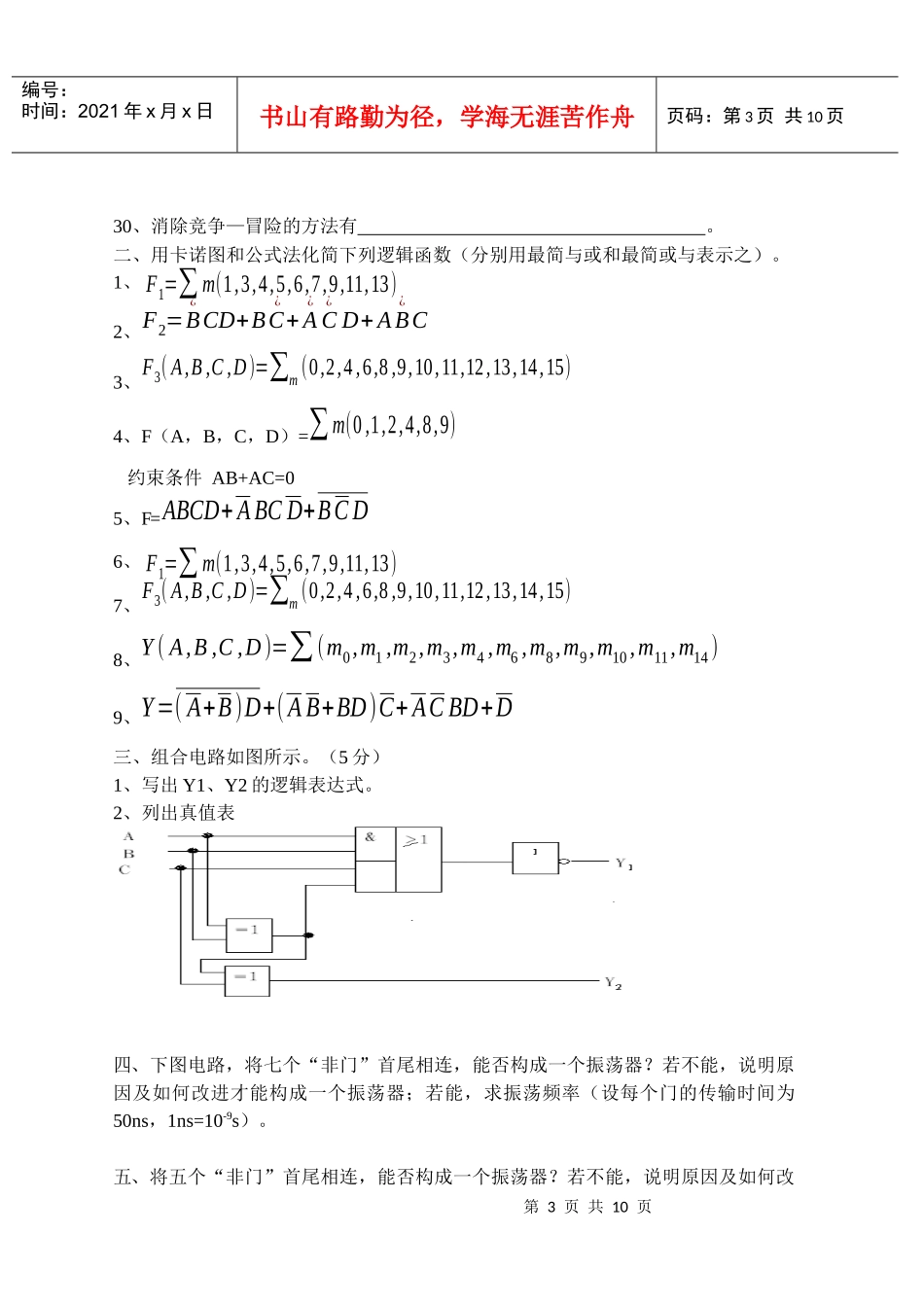

工程硕士数字电路XXXX复习题_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页数字电路10一、填空题1、数制转换(84)10=()2=()8=()16=()8421BCD2、数制转换(101111)2=()10=()8=()16=()8421BCD3、以“1”和“0”分别代表高、低电平,试给出下图各电路的输出(图中均为TTL门电路)。Y1=,Y2=,Y3=,Y4=。4、以“1”和“0”分别表示高电平、低电平,试给出下图各个电路的输出。Y1=,Y2=,Y3=,Y4=。所有门电路均为TTL门。5、TTL门电路的一个输入端通过一个10K欧姆的电阻接地,此输入端相当于()6、五变量函数有个最大项,任意两个最大项之和为,全体最大项之积为。7、CMOS门电路的一个输入端通过一个50K欧姆的电阻接地,此输入端相当于()第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页8、D触发器的特性方程是:。9、RS触发器的特性方程是:。10、对于D触发器,若希望其状态由0转变为1,则所加激励信号为D=。11、对于JK触发器,若希望其状态由1转变为0,则所加激励信号为J=,K=。12、施密特触发器主要应用于(写出三种应用),,。13、与门(TTL门电路)的多余端应如何处理?。14、或非门(TTL门电路)的多余端应如何处理?。15、设下图中各触发器起始状态均是零状态,试画出Q端的波形。16、CMOS门电路的输出逻辑高电平近似等于(),阈值电压近似等于()17、A/D转换的四个步骤是()18、单稳态触发器中的定时器件RC的值越(),暂稳态的持续时间越长19、单稳态触发器中的定时器件RC的值越小,暂稳态的持续时间()20、同一逻辑函数的两个不同最小项之积为()21、同一逻辑函数的所有最小项之和为()22、TTL三态输出门的三种输出状态为,,。23、利用对偶规则写出Y=A⋅B+CDE的对偶函数()24、利用对偶规则写出Y=A⋅B+C+DE的对偶函数()25、电源电压为12V的555定时器,接成施密特触发器,控制端VCO悬空,该触发器的正向阈值电压为,负向阈值电压为,回差为。26、电源电压为9V的555定时器,接成施密特触发器,控制端VCO为5V,该触发器的正向阈值电压为,负向阈值电压为,回差为。27、A/D转换需要哪些步骤。28、模值为2n的扭环计数器,其无关状态数为。29、模值为2n的扭环计数器,其有效状态数为。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页30、消除竞争—冒险的方法有。二、用卡诺图和公式法化简下列逻辑函数(分别用最简与或和最简或与表示之)。1、2、F2=B¿CD+BC¿+A¿C¿D+AB¿C3、F3(A,B,C,D)=∑m(0,2,4,6,8,9,10,11,12,13,14,15)4、F(A,B,C,D)=∑m(0,1,2,4,8,9)约束条件AB+AC=05、F=ABCD+ABCD+BCD6、7、F3(A,B,C,D)=∑m(0,2,4,6,8,9,10,11,12,13,14,15)8、Y(A,B,C,D)=∑(m0,m1,m2,m3,m4,m6,m8,m9,m10,m11,m14)9、Y=(A+B)D+(AB+BD)C+ACBD+D三、组合电路如图所示。(5分)1、写出Y1、Y2的逻辑表达式。2、列出真值表四、下图电路,将七个“非门”首尾相连,能否构成一个振荡器?若不能,说明原因及如何改进才能构成一个振荡器;若能,求振荡频率(设每个门的传输时间为50ns,1ns=10-9s)。五、将五个“非门”首尾相连,能否构成一个振荡器?若不能,说明原因及如何改F1=∑m(1,3,4,5,6,7,9,11,13)F1=∑m(1,3,4,5,6,7,9,11,13)第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页进才能构成一个振荡器;若能,求振荡频率(设每个门的传输时间为50ns,1ns=10-9s)。六、试用一个4选1数据选择器和尽可能少的门电路实现下列逻辑函数:F=ABC+ABC+ABC+ABC+AB+ABCD(要求A1=A,A0=B)七、1、写出Y1、Y2的逻辑表达式。2、列出真值表八、已知4位D/A转换器的输出电压为V0=−Vref24(d323+d222+d121+d020)当输入d3d2d1d0=1011时,求输出电压V0(设Vref=10V)。九、已知4位D/A转换器的输出电压为V0=−Vref24(d323+d222+d121+d020)当输入d3d2d1d0=1100时,求输出电压V0(设Vref=10V)。十一、写出下图ROM电路输出逻辑函数F=F1+F2的最小项表达式。(用∑m的形式写出)十、写出下图ROM电路输出逻辑函...
