数控直流稳压电源毕业论文_6VIP专享VIP免费

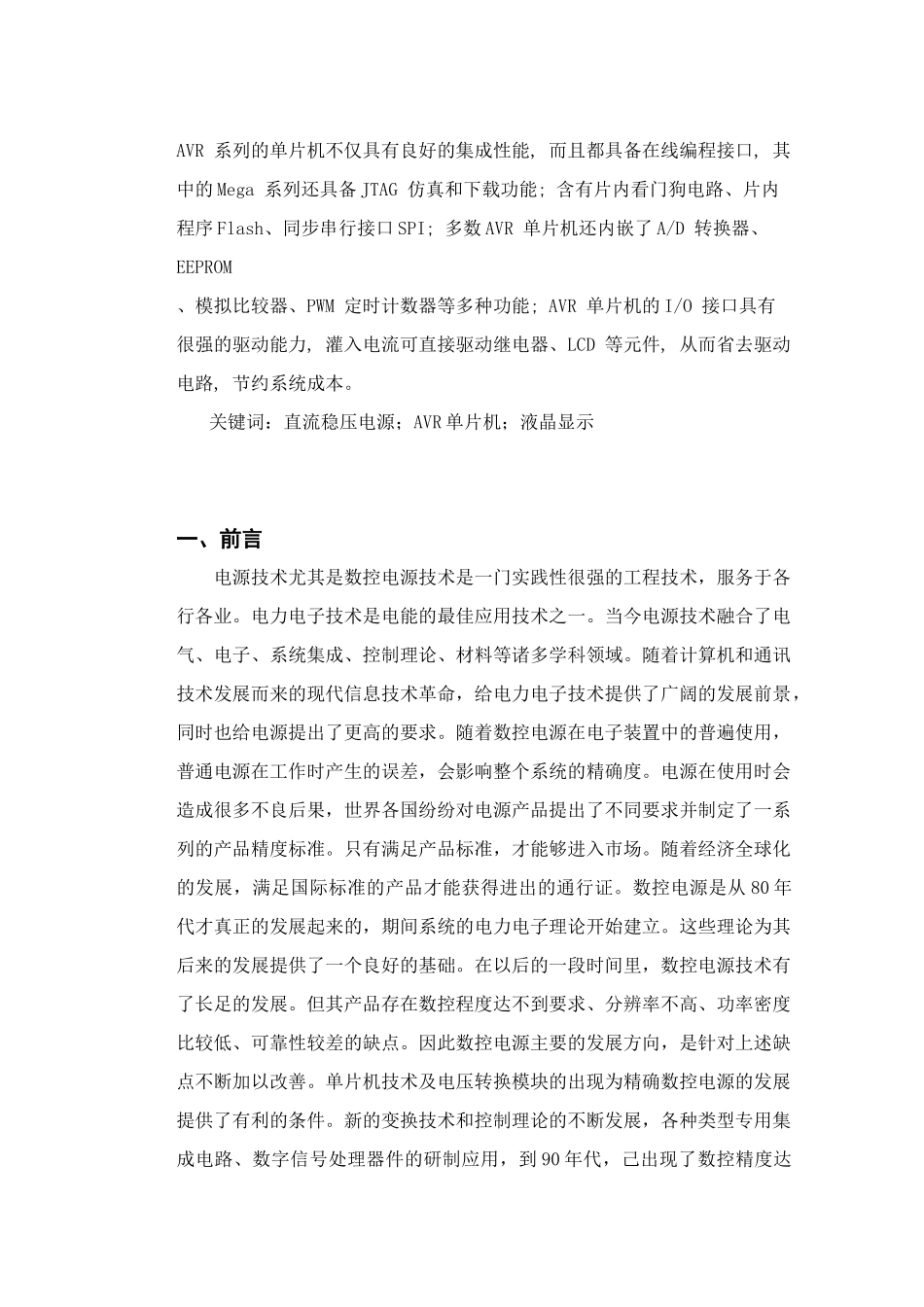

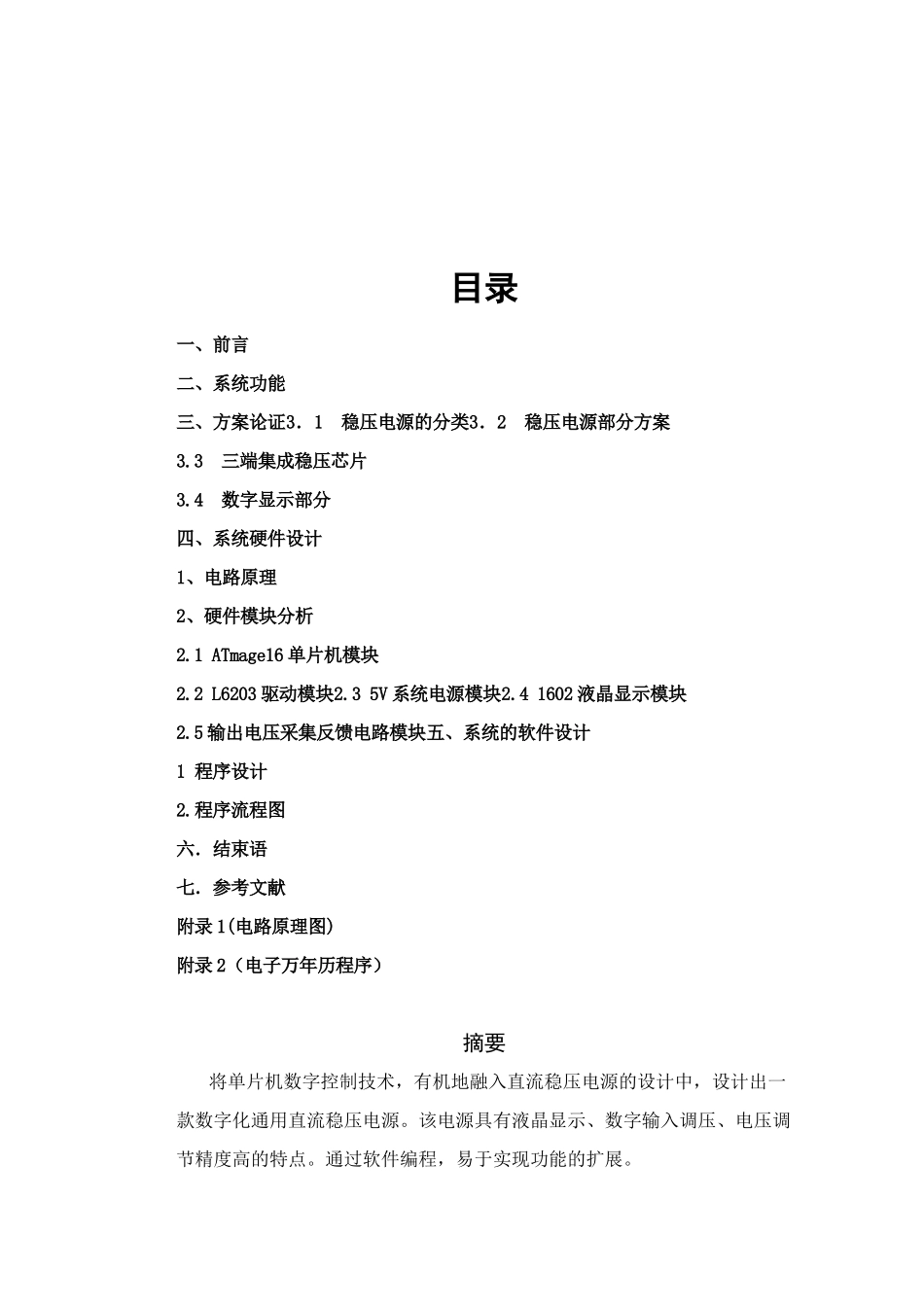

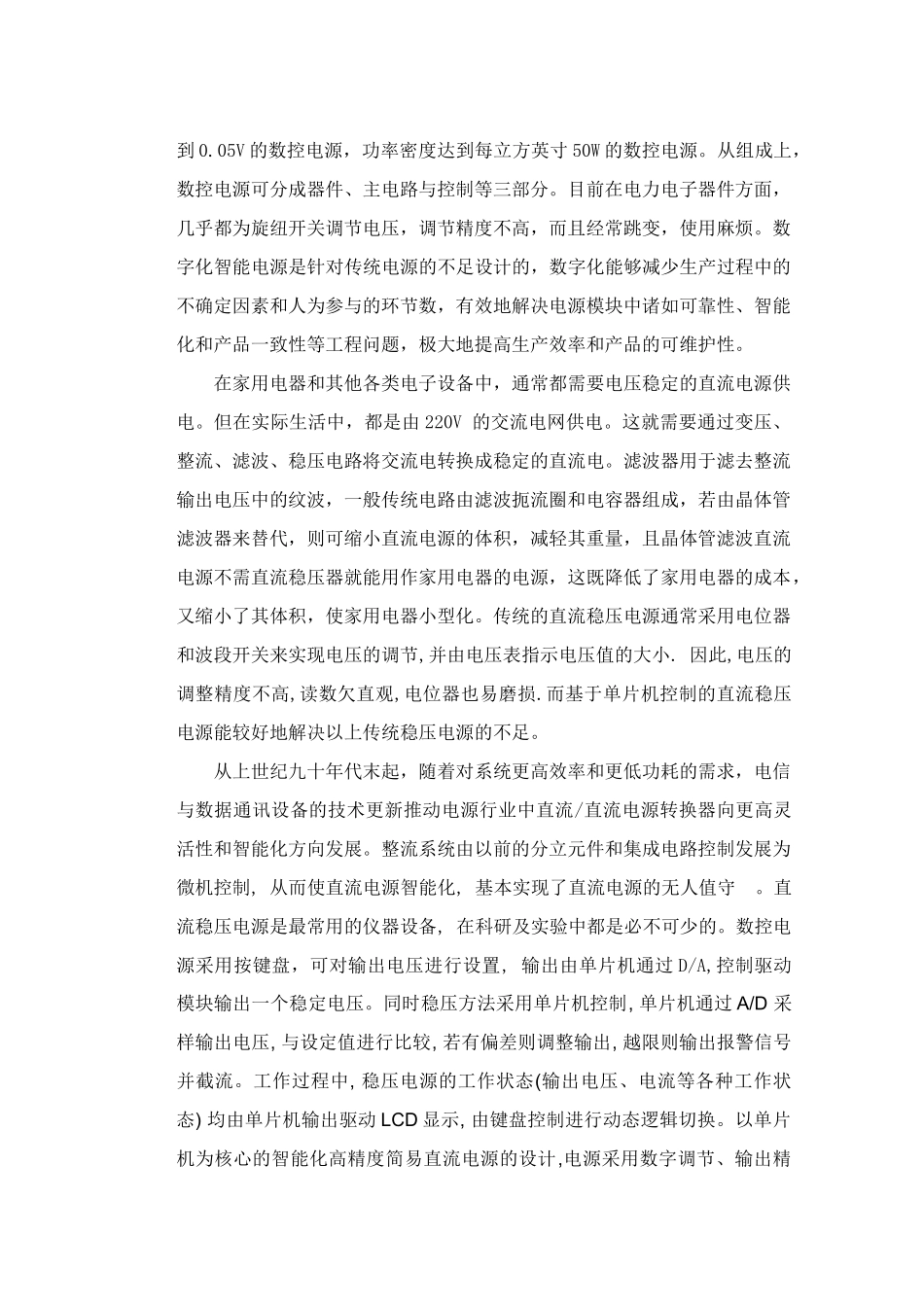

目录一、前言二、系统功能三、方案论证3．1稳压电源的分类3．2稳压电源部分方案3.3三端集成稳压芯片3.4数字显示部分四、系统硬件设计1、电路原理2、硬件模块分析2.1ATmage16单片机模块2.2L6203驱动模块2.35V系统电源模块2.41602液晶显示模块2.5输出电压采集反馈电路模块五、系统的软件设计1程序设计2.程序流程图六．结束语七．参考文献附录1(电路原理图)附录2（电子万年历程序）摘要将单片机数字控制技术，有机地融入直流稳压电源的设计中，设计出一款数字化通用直流稳压电源。该电源具有液晶显示、数字输入调压、电压调节精度高的特点。通过软件编程，易于实现功能的扩展。AVR系列的单片机不仅具有良好的集成性能,而且都具备在线编程接口,其中的Mega系列还具备JTAG仿真和下载功能;含有片内看门狗电路、片内程序Flash、同步串行接口SPI;多数AVR单片机还内嵌了A/D转换器、EEPROM、模拟比较器、PWM定时计数器等多种功能;AVR单片机的I/O接口具有很强的驱动能力,灌入电流可直接驱动继电器、LCD等元件,从而省去驱动电路,节约系统成本。关键词：直流稳压电源；AVR单片机；液晶显示一、前言电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。电力电子技术是电能的最佳应用技术之一。当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。电源在使用时会造成很多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。只有满足产品标准，才能够进入市场。随着经济全球化的发展，满足国际标准的产品才能获得进出的通行证。数控电源是从80年代才真正的发展起来的，期间系统的电力电子理论开始建立。这些理论为其后来的发展提供了一个良好的基础。在以后的一段时间里，数控电源技术有了长足的发展。但其产品存在数控程度达不到要求、分辨率不高、功率密度比较低、可靠性较差的缺点。因此数控电源主要的发展方向，是针对上述缺点不断加以改善。单片机技术及电压转换模块的出现为精确数控电源的发展提供了有利的条件。新的变换技术和控制理论的不断发展，各种类型专用集成电路、数字信号处理器件的研制应用，到90年代，己出现了数控精度达到0.05V的数控电源，功率密度达到每立方英寸50W的数控电源。从组成上，数控电源可分成器件、主电路与控制等三部分。目前在电力电子器件方面，几乎都为旋纽开关调节电压，调节精度不高，而且经常跳变，使用麻烦。数字化智能电源是针对传统电源的不足设计的，数字化能够减少生产过程中的不确定因素和人为参与的环节数，有效地解决电源模块中诸如可靠性、智能化和产品一致性等工程问题，极大地提高生产效率和产品的可维护性。在家用电器和其他各类电子设备中，通常都需要电压稳定的直流电源供电。但在实际生活中，都是由220V的交流电网供电。这就需要通过变压、整流、滤波、稳压电路将交流电转换成稳定的直流电。滤波器用于滤去整流输出电压中的纹波，一般传统电路由滤波扼流圈和电容器组成，若由晶体管滤波器来替代，则可缩小直流电源的体积，减轻其重量，且晶体管滤波直流电源不需直流稳压器就能用作家用电器的电源，这既降低了家用电器的成本，又缩小了其体积，使家用电器小型化。传统的直流稳压电源通常采用电位器和波段开关来实现电压的调节,并由电压表指示电压值的大小.因此,电压的调整精度不高,读数欠直观,电位器也易磨损.而基于单片机控制的直流稳压电源能较好地解决以上传统稳压电源的不足。从上世纪九十年代末起，随着对系统更高效率和更低功耗的需求，电信与数据通讯设备的技术更新推动电源行业中直流/直流电源转换器向更高灵活性和智能化方向发展。整流系统由以前的分立元件和集成电路控制发展为微机控制,从而使直流电源智能化,基本实现了直流电源的无人值守。直流稳压电源是最常用的仪器设备,在科研及实验中都是必不可少的。数控电源采用按键盘，可对输出电压...
