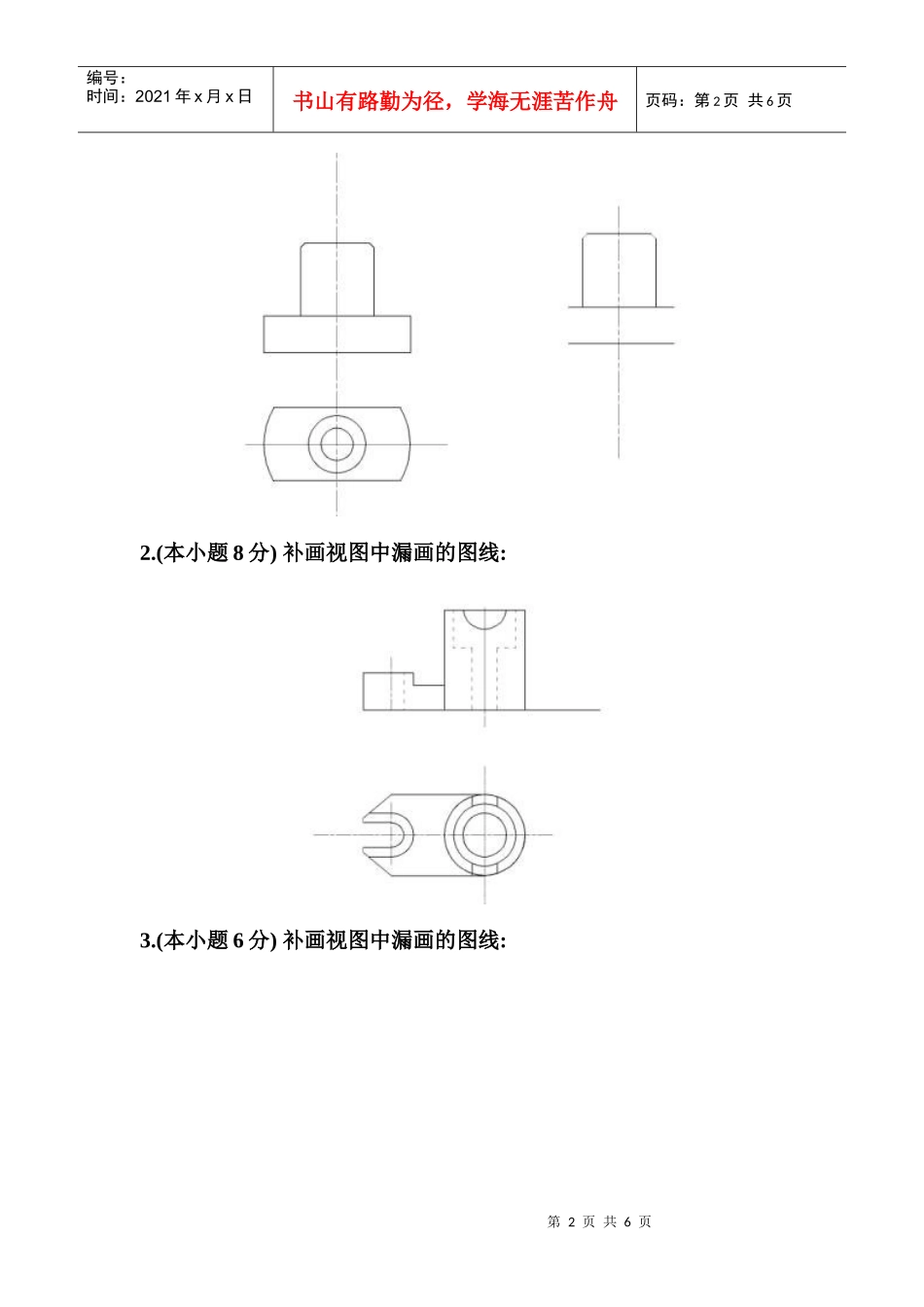

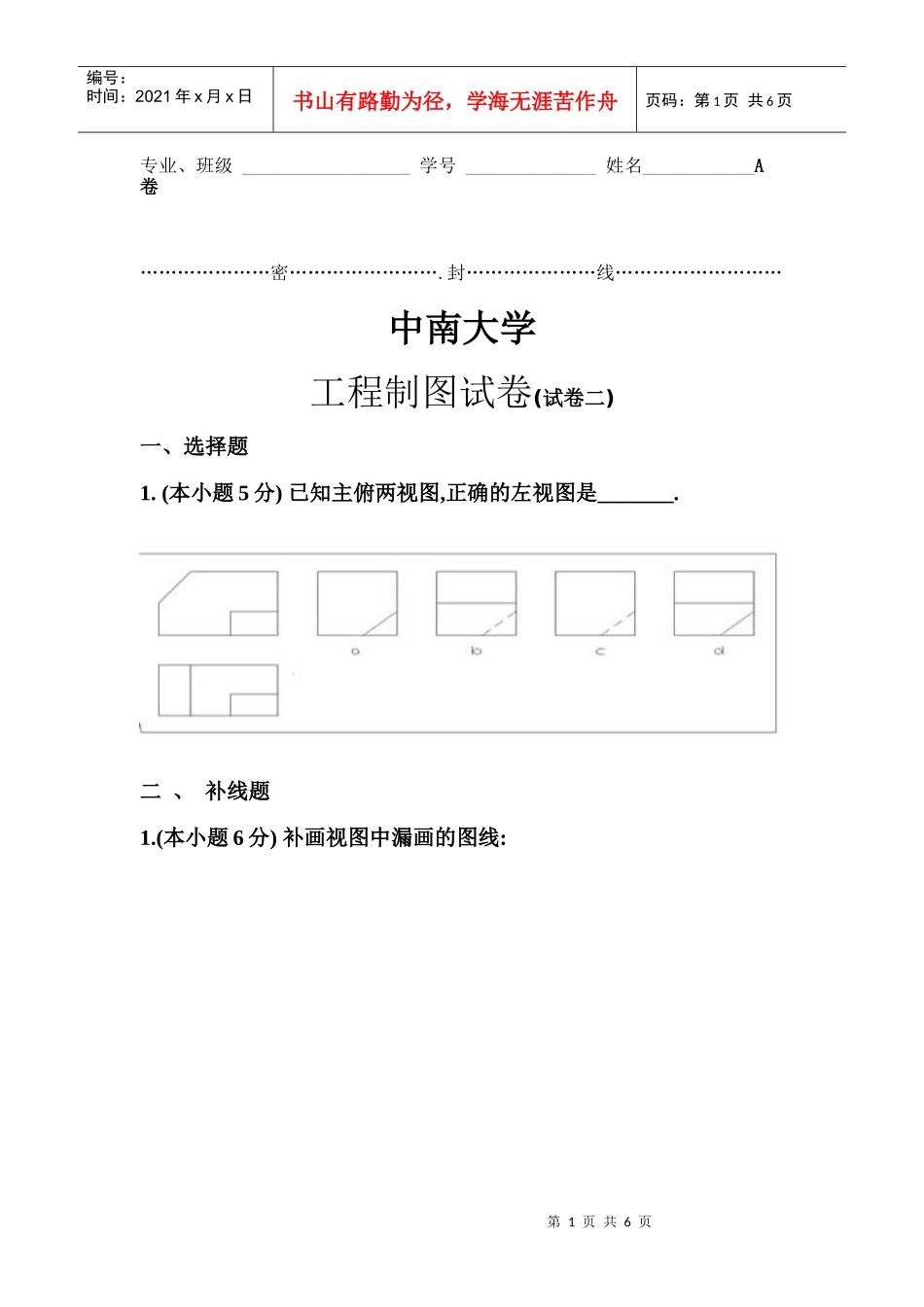

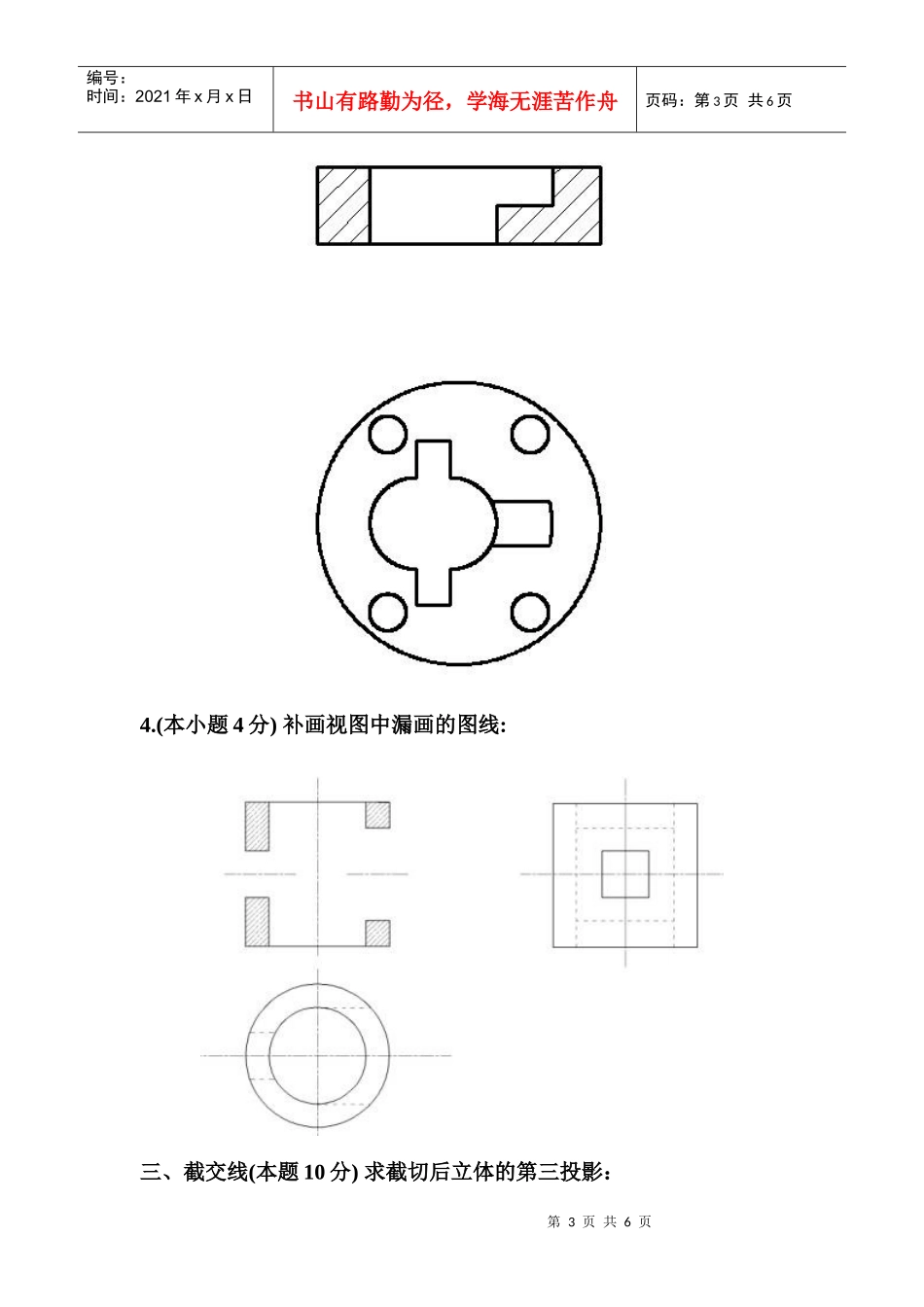

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页专业、班级__________________学号______________姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷二)一、选择题1.(本小题5分)已知主俯两视图,正确的左视图是_______.二、补线题1.(本小题6分)补画视图中漏画的图线:第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.(本小题8分)补画视图中漏画的图线:3.(本小题6分)补画视图中漏画的图线:第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4.(本小题4分)补画视图中漏画的图线:三、截交线(本题10分)求截切后立体的第三投影：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页四、已知两视图，补画第三视图。（本大题共3小题，共32分）1.、(本小题10分)补画俯视图2、(本小题10分)补画左视图第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页3、本小题12分)补画左视图五、视图（本大题共2小题，共25分）1、（本小题10分）左主视图，左视全视图第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页2、（本小题15分）补画全视图
