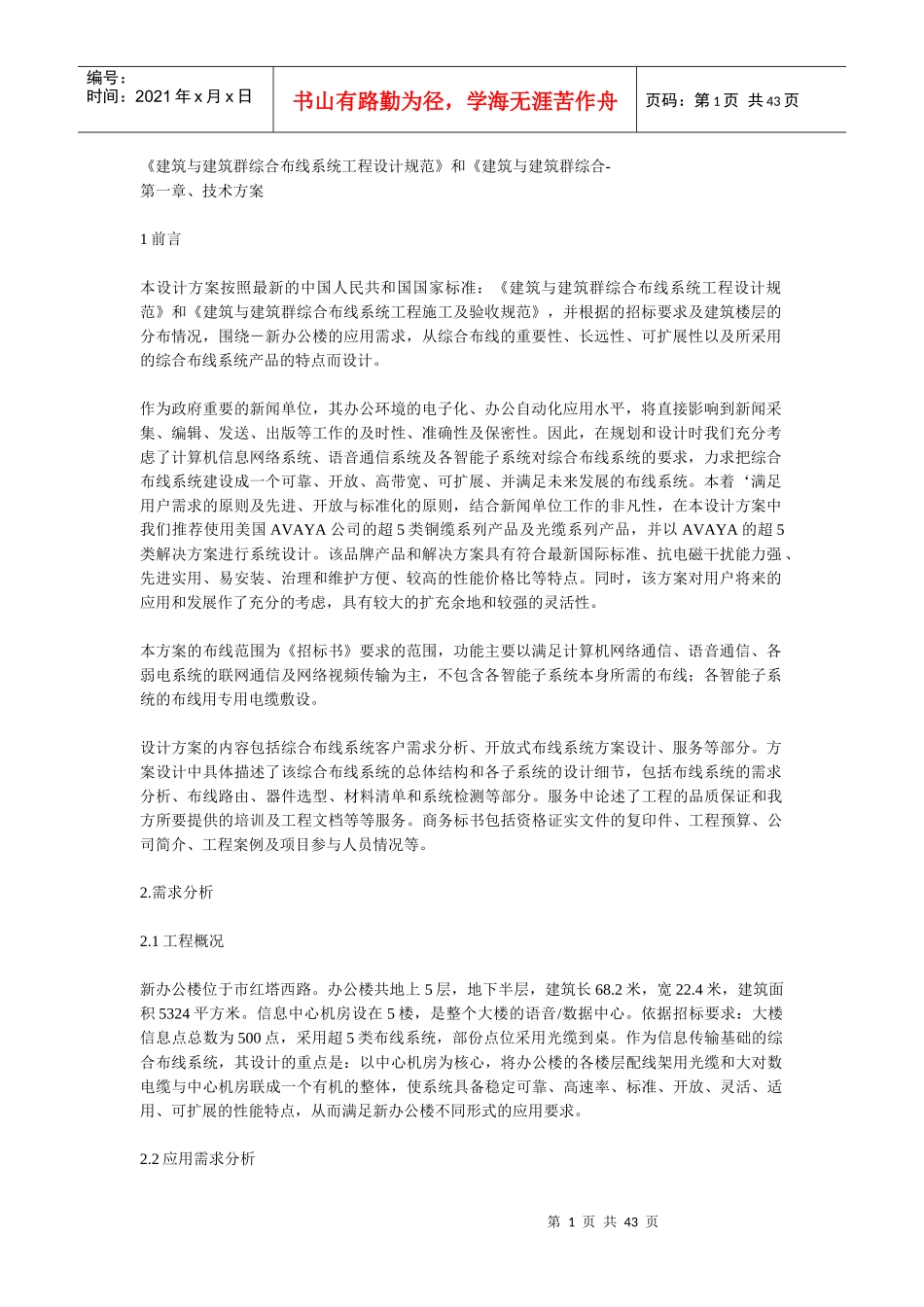

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页《建筑与建筑群综合布线系统工程设计规范》和《建筑与建筑群综合-第一章、技术方案1前言本设计方案按照最新的中国人民共和国国家标准：《建筑与建筑群综合布线系统工程设计规范》和《建筑与建筑群综合布线系统工程施工及验收规范》，并根据的招标要求及建筑楼层的分布情况，围绕－新办公楼的应用需求，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。作为政府重要的新闻单位，其办公环境的电子化、办公自动化应用水平，将直接影响到新闻采集、编辑、发送、出版等工作的及时性、准确性及保密性。因此，在规划和设计时我们充分考虑了计算机信息网络系统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统。本着‘满足用户需求的原则及先进、开放与标准化的原则，结合新闻单位工作的非凡性，在本设计方案中我们推荐使用美国AVAYA公司的超5类铜缆系列产品及光缆系列产品，并以AVAYA的超5类解决方案进行系统设计。该品牌产品和解决方案具有符合最新国际标准、抗电磁干扰能力强、先进实用、易安装、治理和维护方便、较高的性能价格比等特点。同时，该方案对用户将来的应用和发展作了充分的考虑，具有较大的扩充余地和较强的灵活性。本方案的布线范围为《招标书》要求的范围，功能主要以满足计算机网络通信、语音通信、各弱电系统的联网通信及网络视频传输为主，不包含各智能子系统本身所需的布线；各智能子系统的布线用专用电缆敷设。设计方案的内容包括综合布线系统客户需求分析、开放式布线系统方案设计、服务等部分。方案设计中具体描述了该综合布线系统的总体结构和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型、材料清单和系统检测等部分。服务中论述了工程的品质保证和我方所要提供的培训及工程文档等等服务。商务标书包括资格证实文件的复印件、工程预算、公司简介、工程案例及项目参与人员情况等。2.需求分析2.1工程概况新办公楼位于市红塔西路。办公楼共地上5层，地下半层，建筑长68.2米，宽22.4米，建筑面积5324平方米。信息中心机房设在5楼，是整个大楼的语音/数据中心。依据招标要求：大楼信息点总数为500点，采用超5类布线系统，部份点位采用光缆到桌。作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心，将办公楼的各楼层配线架用光缆和大对数电缆与中心机房联成一个有机的整体，使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足新办公楼不同形式的应用要求。2.2应用需求分析第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页作为信息传输基础的综合布线系统，必须支持现在以及未来语音、数据、视频会议、控制等信息高速传输的要求，为新闻采集、编辑、传送、出版等系列工作走向信息化、网络化奠定基础。为此，对－办公楼的综合布线系统建设应有一个整体全面的考虑。要想建立一套高效的信息网络，必须有一套完整的高品质综合布线系统！针对用户的需求和本布线工程的性质，我们推荐使用美国AVAYASYSTIMAXSCS结构化布线系统。这是一套针对宽带综合数字业务网需求而非凡设计的高品质布线系统，符合中华人民共和国邮电部部颁布线标准“大楼通信结构化布线系统规范”，一经推入市场便立即获得了全球广泛的响应。AVAYA公司的SYSTIMAX.SCS是一个端对端的全套布线解决方案，所有产品都是由AVAYA公司独家研发、生产，而没有任何一种产品是由其他厂家OEM生产的，这就充分保证了产品性能的完整性和优良的匹配性。根据的招标要求及建筑平面图纸，我们对目前及将来智能化的应用作以下分析：1.总体需求◇满足主干1000Mbps，水平100Mbps交换到桌面的网络传输要求；◇主干光纤的配置冗余备份，满足将来扩展的需要；◇满足与电信及自身专网的连接；◇信息点功能可随需要灵活调整；◇兼容不同厂家、不同品牌的网络设备；2.功能需求：本设计中的综合布线系统...
