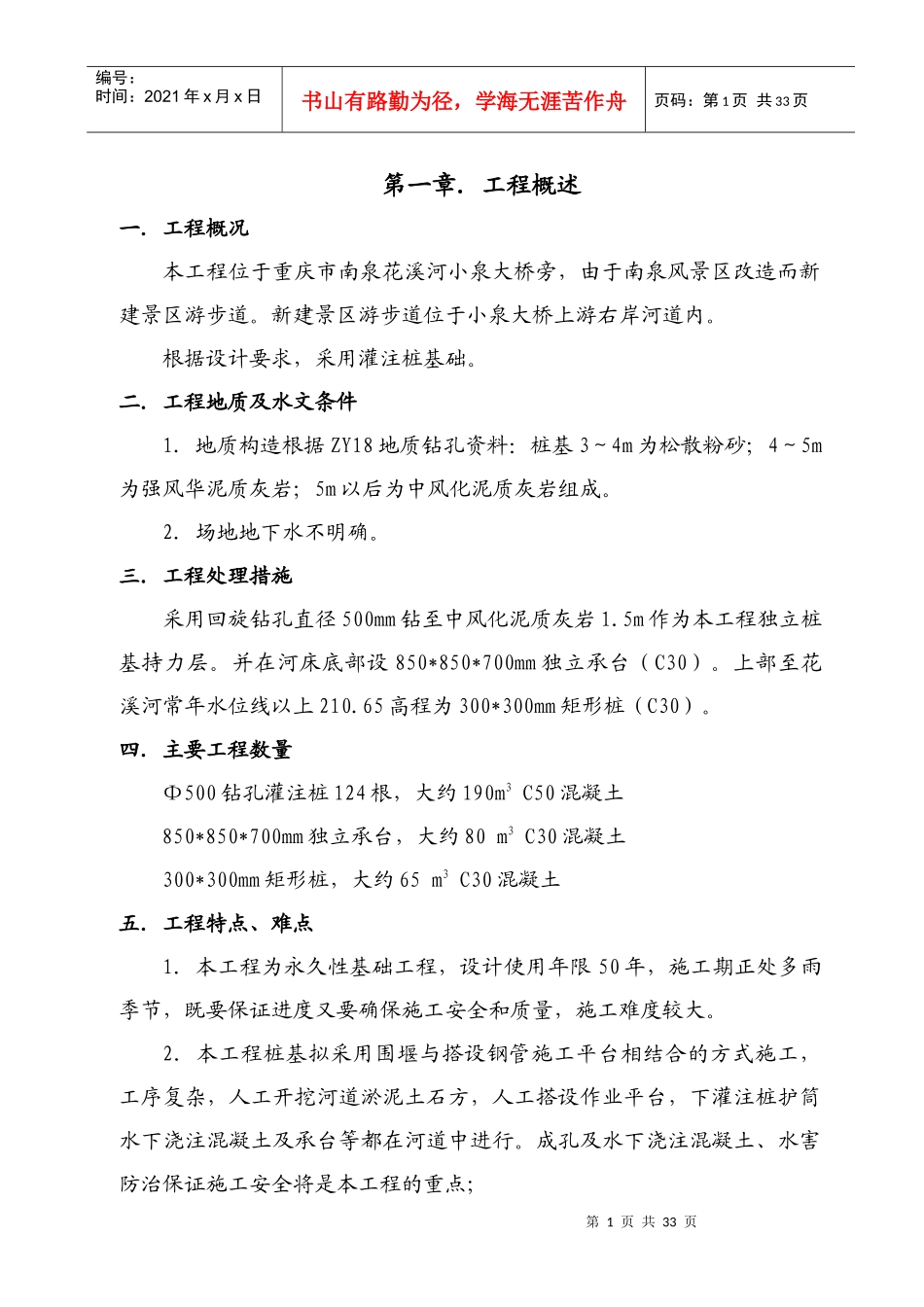

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第一章.工程概述一．工程概况本工程位于重庆市南泉花溪河小泉大桥旁，由于南泉风景区改造而新建景区游步道。新建景区游步道位于小泉大桥上游右岸河道内。根据设计要求，采用灌注桩基础。二.工程地质及水文条件1.地质构造根据ZY18地质钻孔资料：桩基3～4m为松散粉砂；4～5m为强风华泥质灰岩；5m以后为中风化泥质灰岩组成。2.场地地下水不明确。三.工程处理措施采用回旋钻孔直径500mm钻至中风化泥质灰岩1.5m作为本工程独立桩基持力层。并在河床底部设850*850*700mm独立承台（C30）。上部至花溪河常年水位线以上210.65高程为300*300mm矩形桩（C30）。四.主要工程数量Φ500钻孔灌注桩124根，大约190m3C50混凝土850*850*700mm独立承台，大约80m3C30混凝土300*300mm矩形桩，大约65m3C30混凝土五.工程特点、难点1．本工程为永久性基础工程，设计使用年限50年，施工期正处多雨季节，既要保证进度又要确保施工安全和质量，施工难度较大。2．本工程桩基拟采用围堰与搭设钢管施工平台相结合的方式施工，工序复杂，人工开挖河道淤泥土石方，人工搭设作业平台，下灌注桩护筒水下浇注混凝土及承台等都在河道中进行。成孔及水下浇注混凝土、水害防治保证施工安全将是本工程的重点；第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页3．本工程为桩基工程全部为隐蔽工程，施工中不可预见的因素较多。如：钻孔穿过砂层需要采用跟护筒、下护筒及定位。水上脚手架的搭设定位，浇注混凝土后钢护筒的提出时间及提管方式的选择具有很大的施工难度。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页第二章．编制依据一．中华人民共和国及当地行业的相关法规、规范以及标准具体如下：1．《工程测点规范》（GB50026-93）；2．《建筑工程项目管理规范》（GB/T50326-2001）；3．《混凝土结构工程施工及验收规范》（GB50204-2002）；4．《钢筋焊接及验收规范》（JGJ18-96）；5．《建筑结构载荷规范》（GB50009-2001）6．《建筑地基基础工程质量验收规范》（GB5202-2002）7．《钻孔灌注桩施工规程》（DZ/TO155-95）8．《建筑桩基技术规范》（JGJ94-1994）9．《混凝土强度检验评定标准》（GBJ107-87）；10．《混凝土质量控制标准》（GBJ50164-92）；11．《建筑工程施工质量验收统一标准》（GB50300-2001）；12．《建筑施工安全检查标准》（JGJ59-99）；13．《施工现场临时用电安全技术规范》（JGJ33-86）；14．《建筑机械使用安全技术规范》（JGJ33-86）；15．《建筑工程文件归档整理规范》（GB/T50328-2001）。二．《南泉景区游步道（宗申桥-长南桥）桩基工程》设计图三．我单位现在施工能力及《质量保证体系》、《安全文明施工管理措施》。四．工程现场踏勘实际情况及周边环境。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页第三章．施工准备为了快速、优质建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。一．组织准备本工程组织准备工作方法，完成时间及执行部门具体如下表：序号工作方法完成时间执行部门或执行人1宣传工作接进场通知书后公司、项目部2建立现场组织机构、人员就位接进场通知书后一天项目部3建立、健全和项规章制度开工前2天项目部4确定劳动力班，并有效组织进场开工前2天公司劳资处、项目部5组织机械准备进场及准备随工程进度公司设备处、项目部6周转材料进场随工程进度公司材料处、项目部7施工许可证等有关手续办理开工前2天业主8周边关系协调随工程进度业主、项目部二．技术准备第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页组织工程技术人员熟悉施工图、施工规范、质量要求及安全保证措施等。按照施工方案，作好必要的工料分析,对图纸中存在的疑问，会同业主方、设计方，认真研究解决。做好技术交底及培训工作，严格认真进行施工定位、放线、定桩工作。技术准备内容，完成时...
