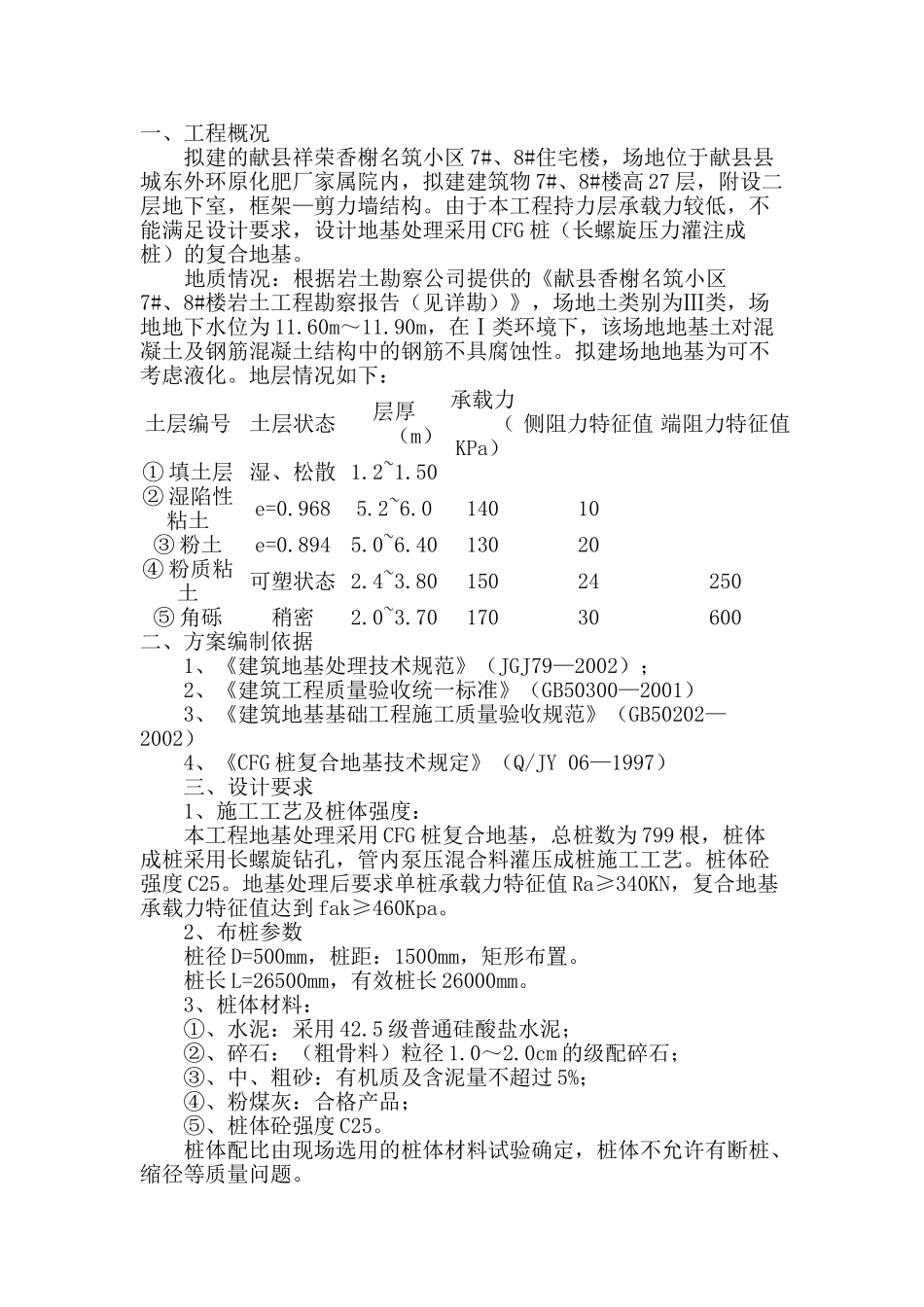

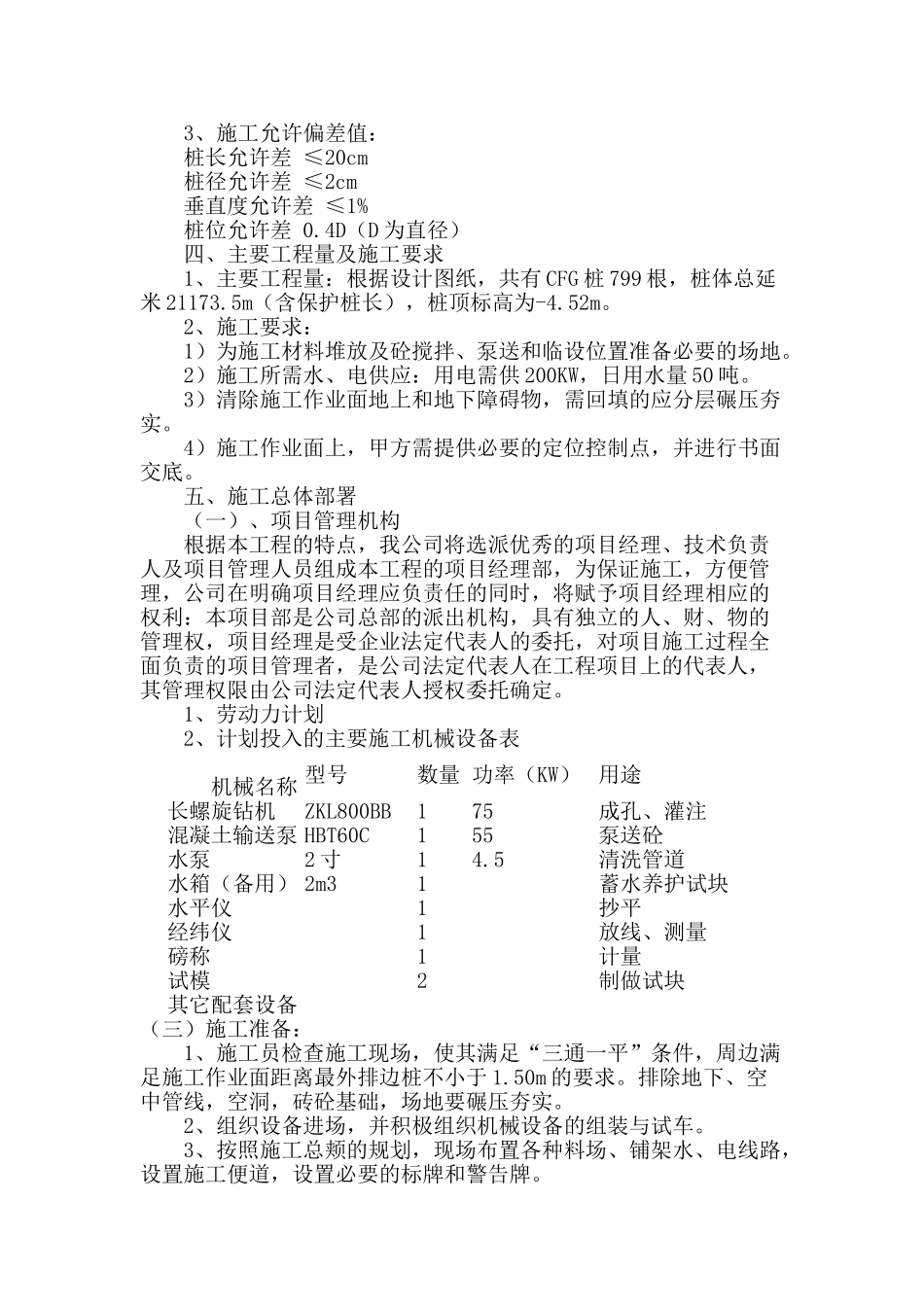

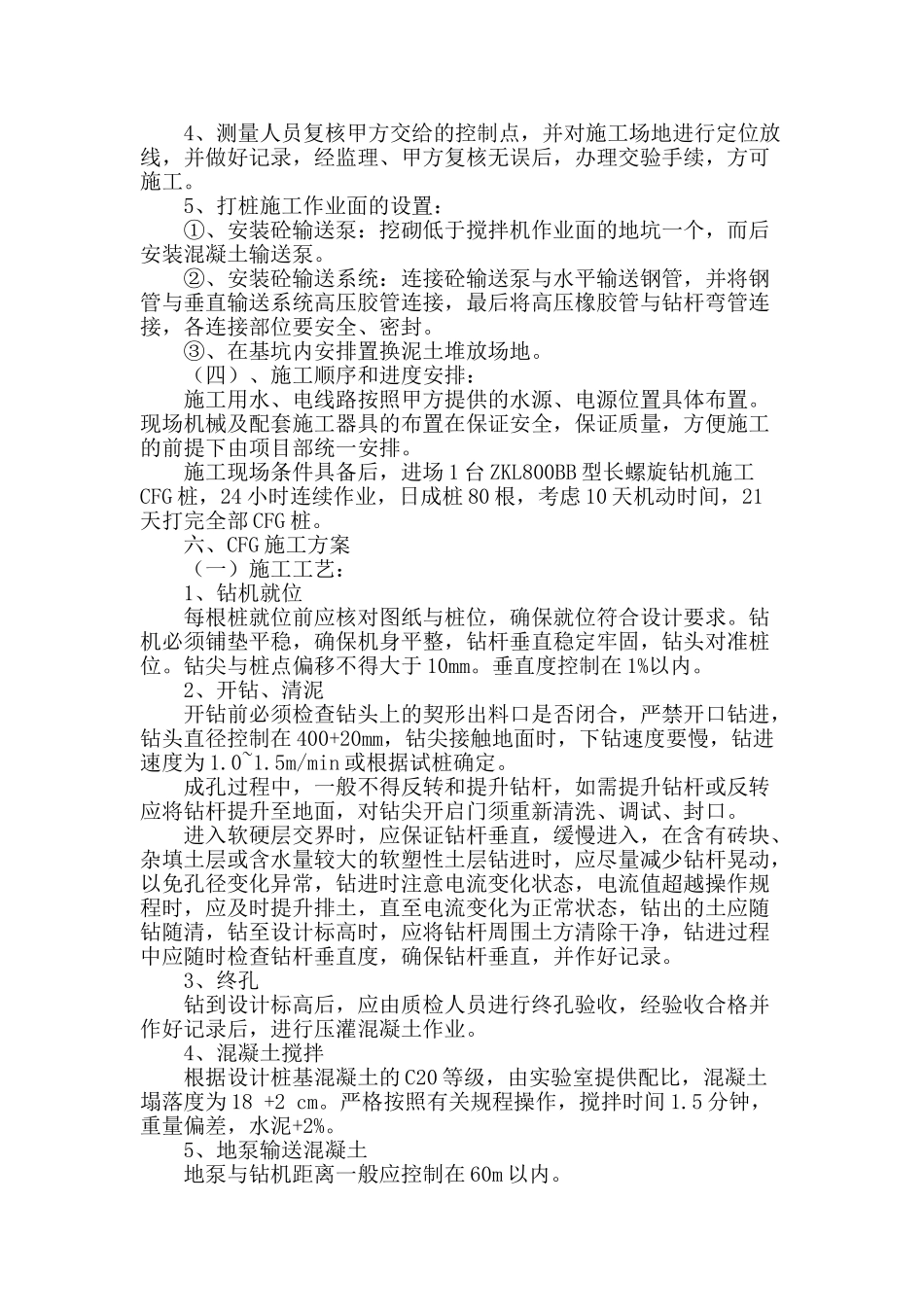

一、工程概况拟建的献县祥荣香榭名筑小区7#、8#住宅楼，场地位于献县县城东外环原化肥厂家属院内，拟建建筑物7#、8#楼高27层，附设二层地下室，框架—剪力墙结构。由于本工程持力层承载力较低，不能满足设计要求，设计地基处理采用CFG桩（长螺旋压力灌注成桩）的复合地基。地质情况：根据岩土勘察公司提供的《献县香榭名筑小区7#、8#楼岩土工程勘察报告（见详勘）》，场地土类别为Ⅲ类，场地地下水位为11.60m～11.90m，在Ⅰ类环境下，该场地地基土对混凝土及钢筋混凝土结构中的钢筋不具腐蚀性。拟建场地地基为可不考虑液化。地层情况如下：土层编号土层状态层厚（m）承载力（KPa）侧阻力特征值端阻力特征值①填土层湿、松散1.2~1.50②湿陷性粘土e=0.9685.2~6.014010③粉土e=0.8945.0~6.4013020④粉质粘土可塑状态2.4~3.8015024250⑤角砾稍密2.0~3.7017030600二、方案编制依据1、《建筑地基处理技术规范》（JGJ79—2002）；2、《建筑工程质量验收统一标准》（GB50300—2001）3、《建筑地基基础工程施工质量验收规范》（GB50202—2002）4、《CFG桩复合地基技术规定》（Q/JY06—1997）三、设计要求1、施工工艺及桩体强度：本工程地基处理采用CFG桩复合地基，总桩数为799根，桩体成桩采用长螺旋钻孔，管内泵压混合料灌压成桩施工工艺。桩体砼强度C25。地基处理后要求单桩承载力特征值Ra≥340KN，复合地基承载力特征值达到fak≥460Kpa。2、布桩参数桩径D=500mm，桩距：1500mm，矩形布置。桩长L=26500mm，有效桩长26000mm。3、桩体材料：①、水泥：采用42.5级普通硅酸盐水泥；②、碎石：（粗骨料）粒径1.0～2.0cm的级配碎石；③、中、粗砂：有机质及含泥量不超过5%；④、粉煤灰：合格产品；⑤、桩体砼强度C25。桩体配比由现场选用的桩体材料试验确定，桩体不允许有断桩、缩径等质量问题。3、施工允许偏差值：桩长允许差≤20cm桩径允许差≤2cm垂直度允许差≤1%桩位允许差0.4D（D为直径）四、主要工程量及施工要求1、主要工程量：根据设计图纸，共有CFG桩799根，桩体总延米21173.5m（含保护桩长），桩顶标高为-4.52m。2、施工要求：1）为施工材料堆放及砼搅拌、泵送和临设位置准备必要的场地。2）施工所需水、电供应：用电需供200KW，日用水量50吨。3）清除施工作业面地上和地下障碍物，需回填的应分层碾压夯实。4）施工作业面上，甲方需提供必要的定位控制点，并进行书面交底。五、施工总体部署（一）、项目管理机构根据本工程的特点，我公司将选派优秀的项目经理、技术负责人及项目管理人员组成本工程的项目经理部，为保证施工，方便管理，公司在明确项目经理应负责任的同时，将赋予项目经理相应的权利：本项目部是公司总部的派出机构，具有独立的人、财、物的管理权，项目经理是受企业法定代表人的委托，对项目施工过程全面负责的项目管理者，是公司法定代表人在工程项目上的代表人，其管理权限由公司法定代表人授权委托确定。1、劳动力计划2、计划投入的主要施工机械设备表机械名称型号数量功率（KW）用途长螺旋钻机ZKL800BB175成孔、灌注混凝土输送泵HBT60C155泵送砼水泵2寸14.5清洗管道水箱（备用）2m31蓄水养护试块水平仪1抄平经纬仪1放线、测量磅称1计量试模2制做试块其它配套设备（三）施工准备：1、施工员检查施工现场，使其满足“三通一平”条件，周边满足施工作业面距离最外排边桩不小于1.50m的要求。排除地下、空中管线，空洞，砖砼基础，场地要碾压夯实。2、组织设备进场，并积极组织机械设备的组装与试车。3、按照施工总颊的规划，现场布置各种料场、铺架水、电线路，设置施工便道，设置必要的标牌和警告牌。4、测量人员复核甲方交给的控制点，并对施工场地进行定位放线，并做好记录，经监理、甲方复核无误后，办理交验手续，方可施工。5、打桩施工作业面的设置：①、安装砼输送泵：挖砌低于搅拌机作业面的地坑一个，而后安装混凝土输送泵。②、安装砼输送系统：连接砼输送泵与水平输送钢管，并将钢管与垂直输送系统高压胶管连接，最后将高压橡胶管与钻杆弯管连接，各连接部位要安全、密封。③、在基坑内安排置换泥土堆放场地。（四）、施工顺序和进度安排：施工用水、电线...
