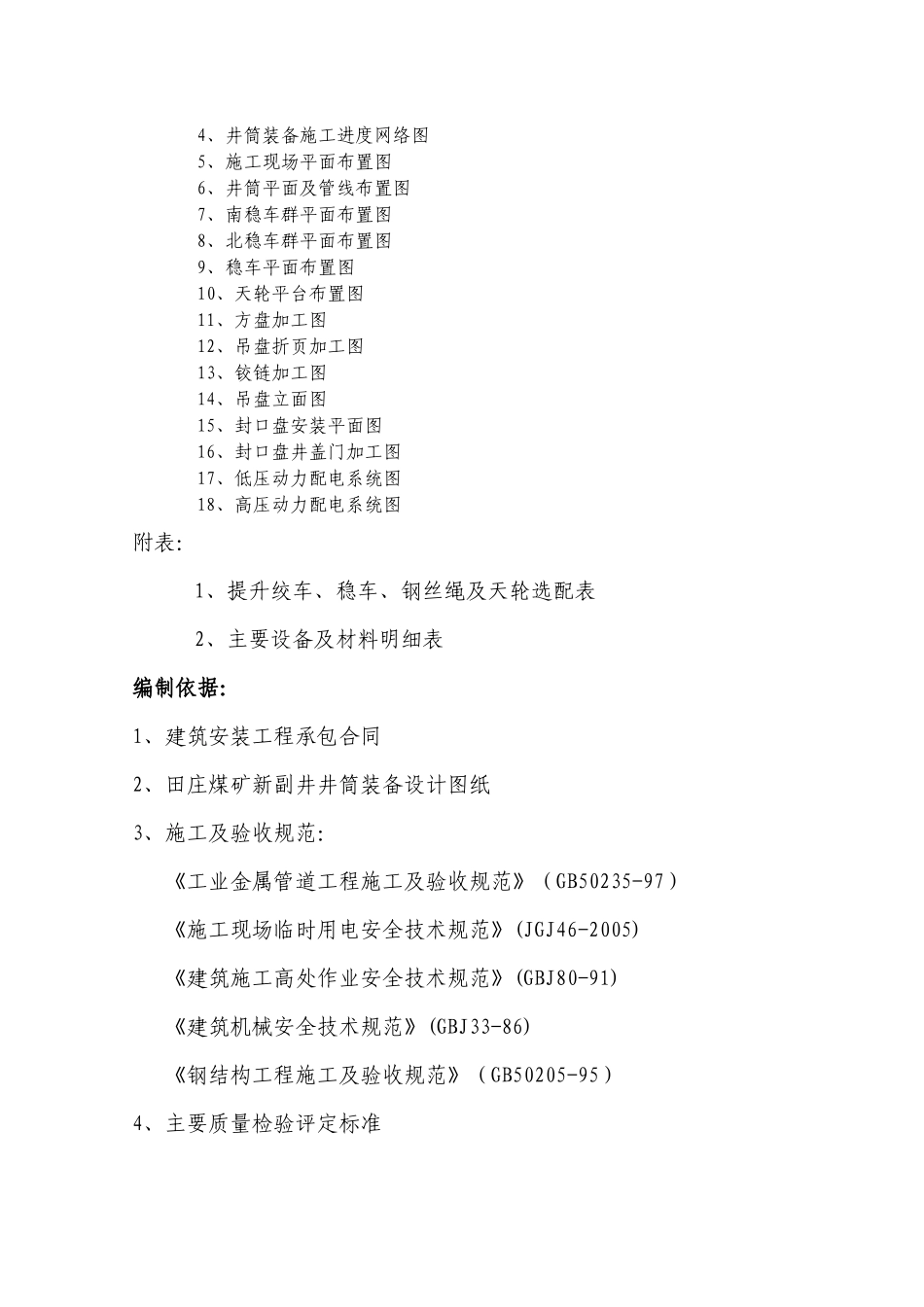

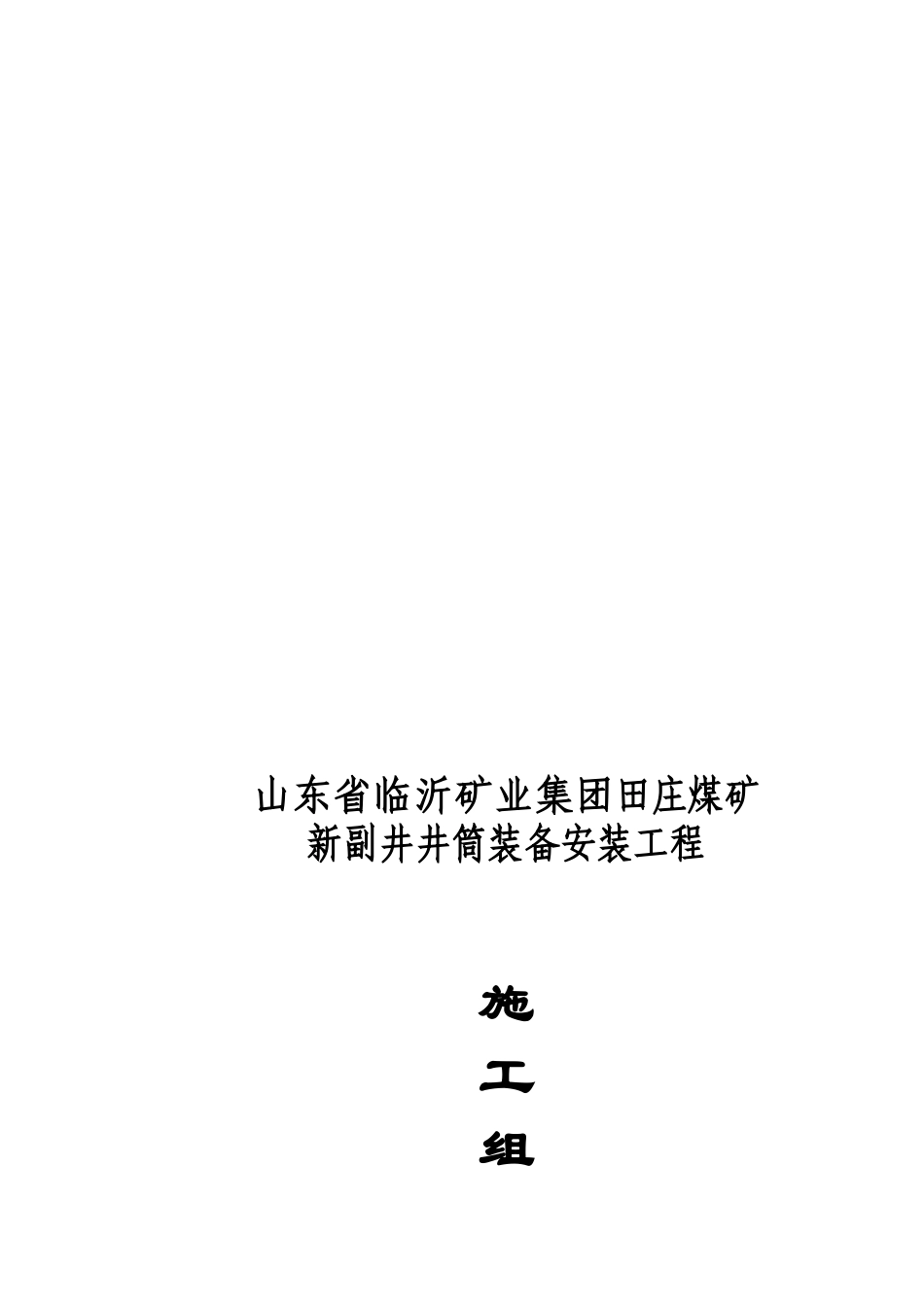

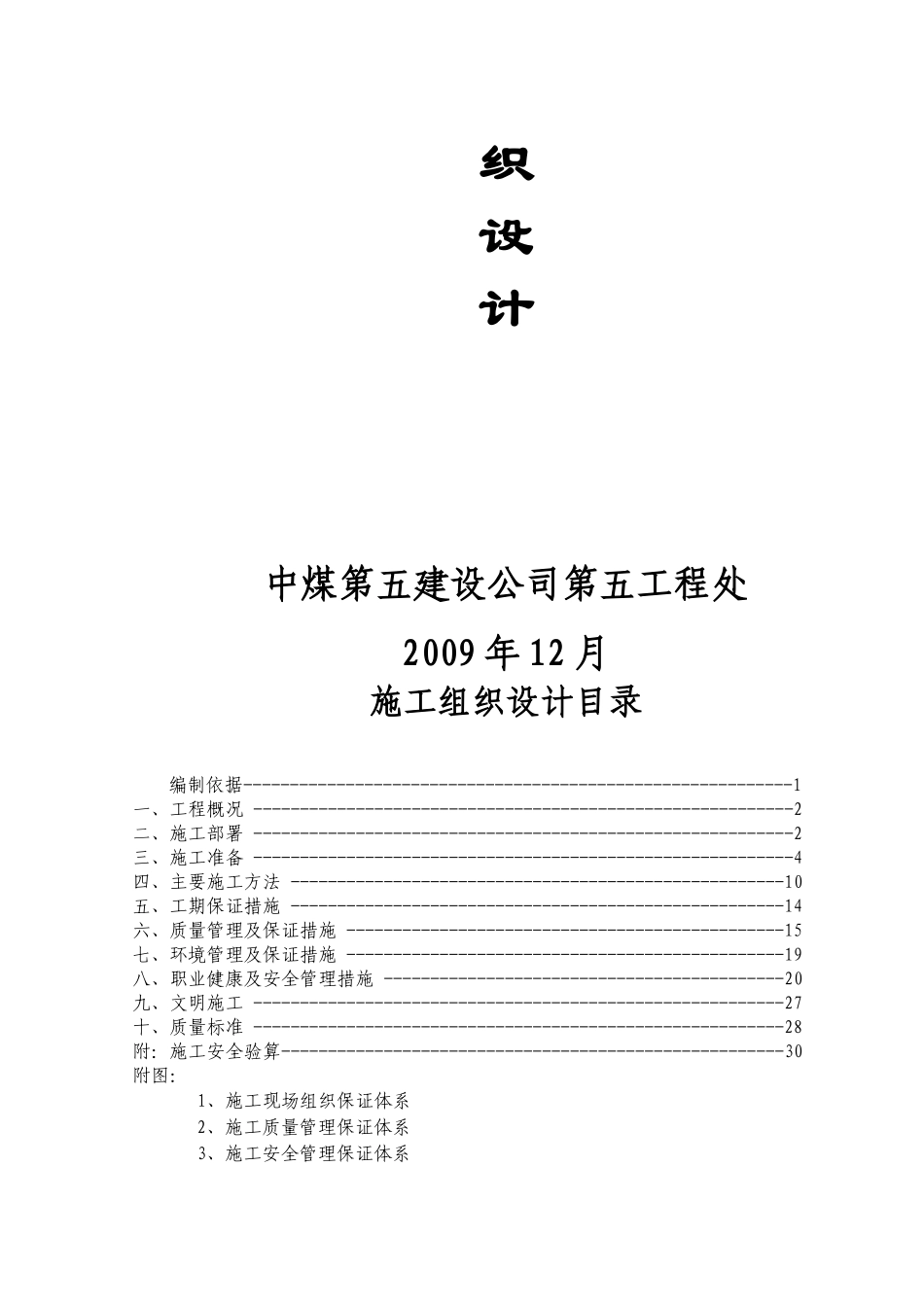

山东省临沂矿业集团田庄煤矿新副井井筒装备安装工程施工组织设计中煤第五建设公司第五工程处2009年12月施工组织设计目录编制依据-----------------------------------------------------------1一、工程概况----------------------------------------------------------2二、施工部署----------------------------------------------------------2三、施工准备----------------------------------------------------------4四、主要施工方法-----------------------------------------------------10五、工期保证措施-----------------------------------------------------14六、质量管理及保证措施-----------------------------------------------15七、环境管理及保证措施-----------------------------------------------19八、职业健康及安全管理措施-------------------------------------------20九、文明施工---------------------------------------------------------27十、质量标准---------------------------------------------------------28附：施工安全验算------------------------------------------------------30附图：1、施工现场组织保证体系2、施工质量管理保证体系3、施工安全管理保证体系4、井筒装备施工进度网络图5、施工现场平面布置图6、井筒平面及管线布置图7、南稳车群平面布置图8、北稳车群平面布置图9、稳车平面布置图10、天轮平台布置图11、方盘加工图12、吊盘折页加工图13、铰链加工图14、吊盘立面图15、封口盘安装平面图16、封口盘井盖门加工图17、低压动力配电系统图18、高压动力配电系统图附表：1、提升绞车、稳车、钢丝绳及天轮选配表2、主要设备及材料明细表编制依据：1、建筑安装工程承包合同2、田庄煤矿新副井井筒装备设计图纸3、施工及验收规范：《工业金属管道工程施工及验收规范》（GB50235-97）《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工高处作业安全技术规范》(GBJ80-91)《建筑机械安全技术规范》(GBJ33-86)《钢结构工程施工及验收规范》（GB50205-95）4、主要质量检验评定标准《煤矿安装工程质量检验评定标准》MT5010-95《建筑施工安全检查评定标准》(GBJGJ59-99)《工业金属管道工程质量检验评定标准》(GB50184-93)《钢结构工程质量检验评定标准》（GB50211-95）5、《煤矿安全规程》2009年版6、中煤五公司《一体化管理体系文件》一、工程概况：山东省临沂矿业集团田庄煤矿位于兖州市王因镇境内，矿北11公里处是日东高速公路，距矿井东北15公里为京沪铁路兖州站，西北为兖（州）——新（乡）铁路，济曲公路从工业广场西侧穿过，南为兖州矿区铁路专用线。田庄煤矿新副井井筒装备安装工程,由江苏中科华誉能源技术发展有限公司设计，徐州兴达监理咨询有限公司监理，中煤第五建设公司第五工程处负责承建。田庄煤矿新副井井筒直径为Φ6m，井筒上井口绝对标高+42m（为设计相对标高±0），下井口绝对标高-167m,水窝深度为15m，井筒深度224m。该矿为低瓦斯矿井，副井为进风井。井筒出水量为7m3/h。本工程主要安装工程量包括：1.1下部装备安装，包括：井底金属支持结构及四角稳罐罐道1套，高度17.7米；防撞梁3根（防撞木6根）；井底制动绳拉紧装置及钢梁1套；井底水窝设置检修梯子间8层；1.2正常段井筒装备安装包括：方钢罐道180㎜×180㎜70根，标准罐道长度为11998米，利用螺栓与罐道托架固定；钢罐道托架51层，每层4组，层间距4米；玻璃钢复合材料梯子间50层；井筒内设置两趟Φ325㎜排水管路，一趟Φ194㎜压风管路，一趟Φ219㎜洒水管路，管路用U型卡与管子梁固定，设置卡管梁20层，层间距8米，托管梁3层（托管座）；动力电缆支架54套通讯信号电缆支架54套。二、施工部署2.1建立施工项目管理组织施工项目部设经理、书记、技术负责人及副经理组成管理机构，主管技术、质量、生产、安全、经营、成本和行政管理工作，并负责对工程的领导、指挥协调、决策等重大事宜。具体见项目部机构框图。2.2总施工方案在建井临时井架平台上布置井筒装备施工用天轮平台，建井2JK-2.5/15.5提升机作为主提升机上、下人及物料，另在井筒北侧布置...
