塑胶与模具基础知识VIP免费

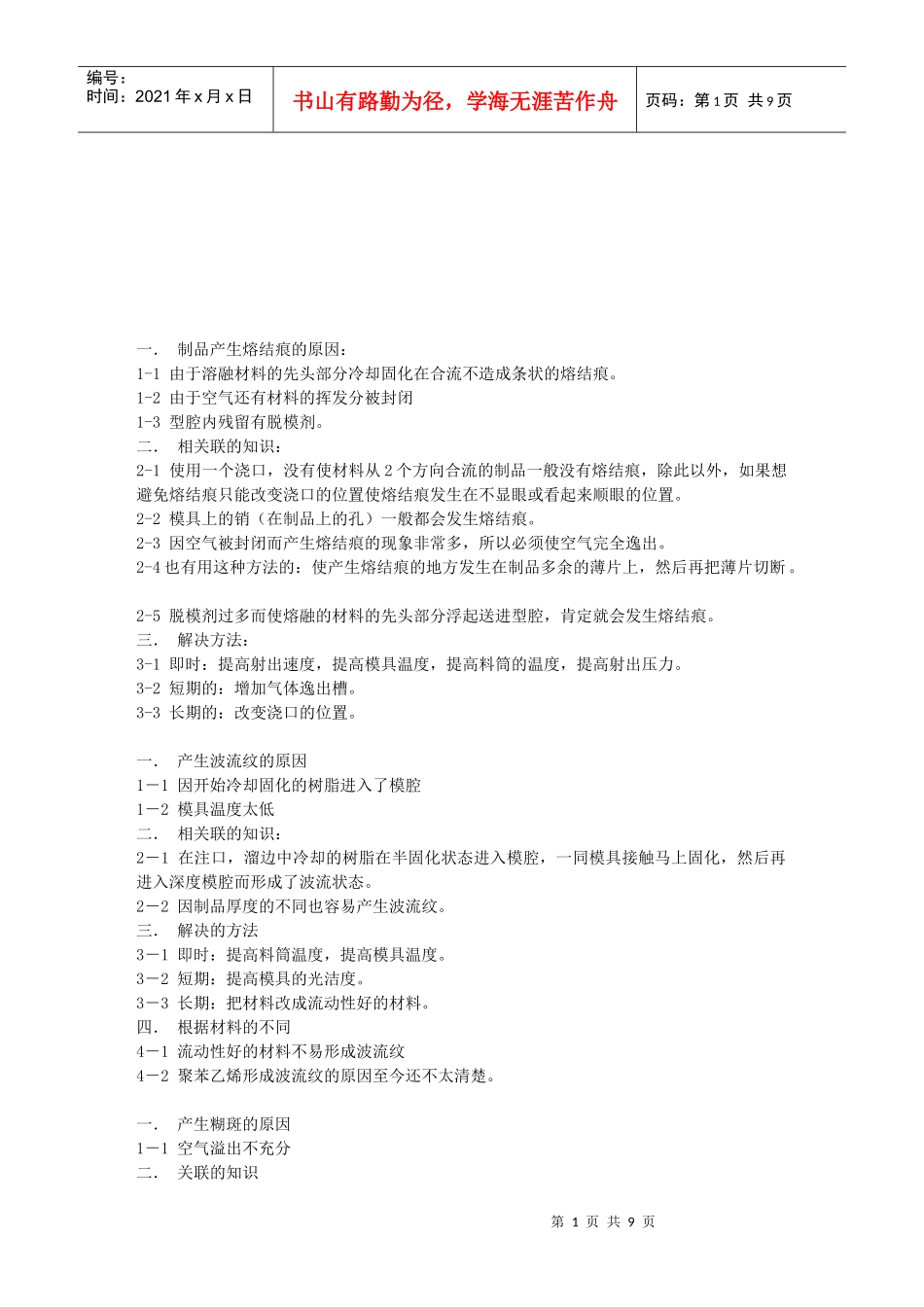

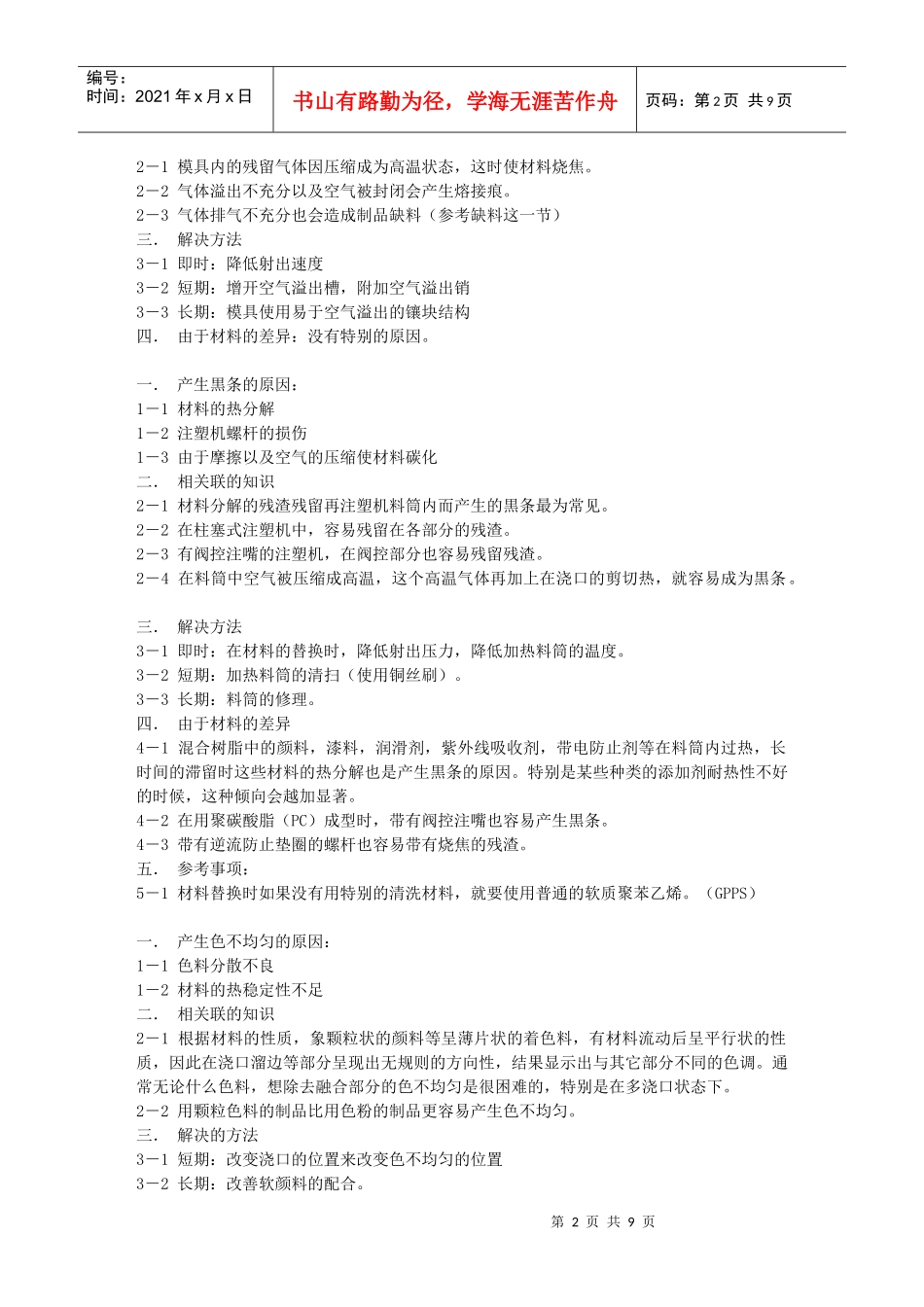

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一．制品产生熔结痕的原因：1-1由于溶融材料的先头部分冷却固化在合流不造成条状的熔结痕。1-2由于空气还有材料的挥发分被封闭1-3型腔内残留有脱模剂。二．相关联的知识：2-1使用一个浇口，没有使材料从2个方向合流的制品一般没有熔结痕，除此以外，如果想避免熔结痕只能改变浇口的位置使熔结痕发生在不显眼或看起来顺眼的位置。2-2模具上的销（在制品上的孔）一般都会发生熔结痕。2-3因空气被封闭而产生熔结痕的现象非常多，所以必须使空气完全逸出。2-4也有用这种方法的：使产生熔结痕的地方发生在制品多余的薄片上，然后再把薄片切断。2-5脱模剂过多而使熔融的材料的先头部分浮起送进型腔，肯定就会发生熔结痕。三．解决方法：3-1即时：提高射出速度，提高模具温度，提高料筒的温度，提高射出压力。3-2短期的：增加气体逸出槽。3-3长期的：改变浇口的位置。一．产生波流纹的原因1－1因开始冷却固化的树脂进入了模腔1－2模具温度太低二．相关联的知识：2－1在注口，溜边中冷却的树脂在半固化状态进入模腔，一同模具接触马上固化，然后再进入深度模腔而形成了波流状态。2－2因制品厚度的不同也容易产生波流纹。三．解决的方法3－1即时：提高料筒温度，提高模具温度。3－2短期：提高模具的光洁度。3－3长期：把材料改成流动性好的材料。四．根据材料的不同4－1流动性好的材料不易形成波流纹4－2聚苯乙烯形成波流纹的原因至今还不太清楚。一．产生糊斑的原因1－1空气溢出不充分二．关联的知识第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2－1模具内的残留气体因压缩成为高温状态，这时使材料烧焦。2－2气体溢出不充分以及空气被封闭会产生熔接痕。2－3气体排气不充分也会造成制品缺料（参考缺料这一节）三．解决方法3－1即时：降低射出速度3－2短期：增开空气溢出槽，附加空气溢出销3－3长期：模具使用易于空气溢出的镶块结构四．由于材料的差异：没有特别的原因。一．产生黒条的原因：1－1材料的热分解1－2注塑机螺杆的损伤1－3由于摩擦以及空气的压缩使材料碳化二．相关联的知识2－1材料分解的残渣残留再注塑机料筒内而产生的黒条最为常见。2－2在柱塞式注塑机中，容易残留在各部分的残渣。2－3有阀控注嘴的注塑机，在阀控部分也容易残留残渣。2－4在料筒中空气被压缩成高温，这个高温气体再加上在浇口的剪切热，就容易成为黒条。三．解决方法3－1即时：在材料的替换时，降低射出压力，降低加热料筒的温度。3－2短期：加热料筒的清扫（使用铜丝刷）。3－3长期：料筒的修理。四．由于材料的差异4－1混合树脂中的颜料，漆料，润滑剂，紫外线吸收剂，带电防止剂等在料筒内过热，长时间的滞留时这些材料的热分解也是产生黒条的原因。特别是某些种类的添加剂耐热性不好的时候，这种倾向会越加显著。4－2在用聚碳酸脂（PC）成型时，带有阀控注嘴也容易产生黒条。4－3带有逆流防止垫圈的螺杆也容易带有烧焦的残渣。五．参考事项：5－1材料替换时如果没有用特别的清洗材料，就要使用普通的软质聚苯乙烯。（GPPS）一．产生色不均匀的原因：1－1色料分散不良1－2材料的热稳定性不足二．相关联的知识2－1根据材料的性质，象颗粒状的颜料等呈薄片状的着色料，有材料流动后呈平行状的性质，因此在浇口溜边等部分呈现出无规则的方向性，结果显示出与其它部分不同的色调。通常无论什么色料，想除去融合部分的色不均匀是很困难的，特别是在多浇口状态下。2－2用颗粒色料的制品比用色粉的制品更容易产生色不均匀。三．解决的方法3－1短期：改变浇口的位置来改变色不均匀的位置3－2长期：改善软颜料的配合。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页四．由于材料的差异4－1结晶性的树脂（PP,PE,PA等），由于冷却速度不同结晶度有变化，因结晶度，冷却速度小等透明性就好，由于厚度的不同透明度有变化，这时也有必要使用软颜料来掩盖这个变化一．制品产生光洁度不良的原因1－1模具光洁度不高1－2模具温度太低...
