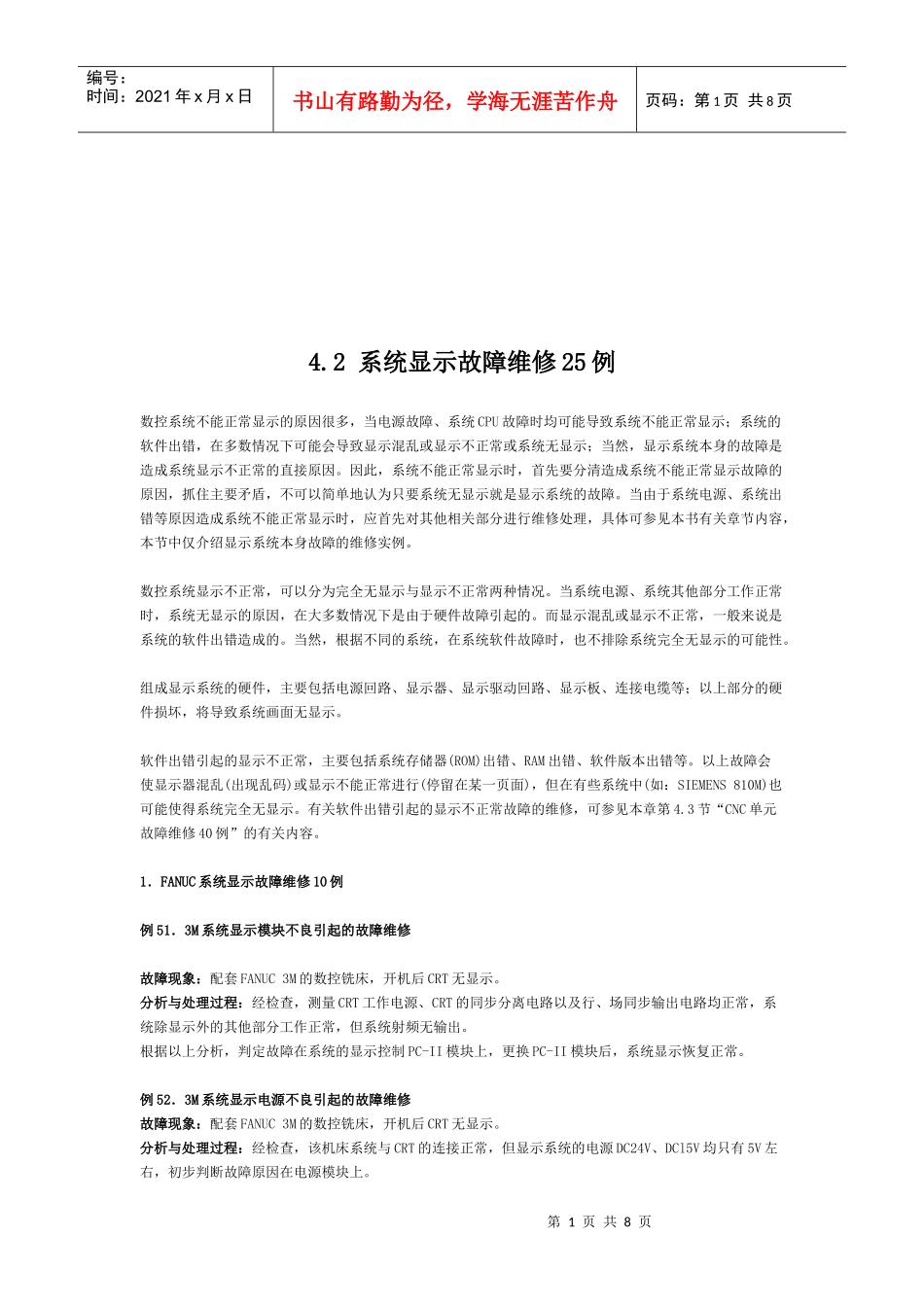

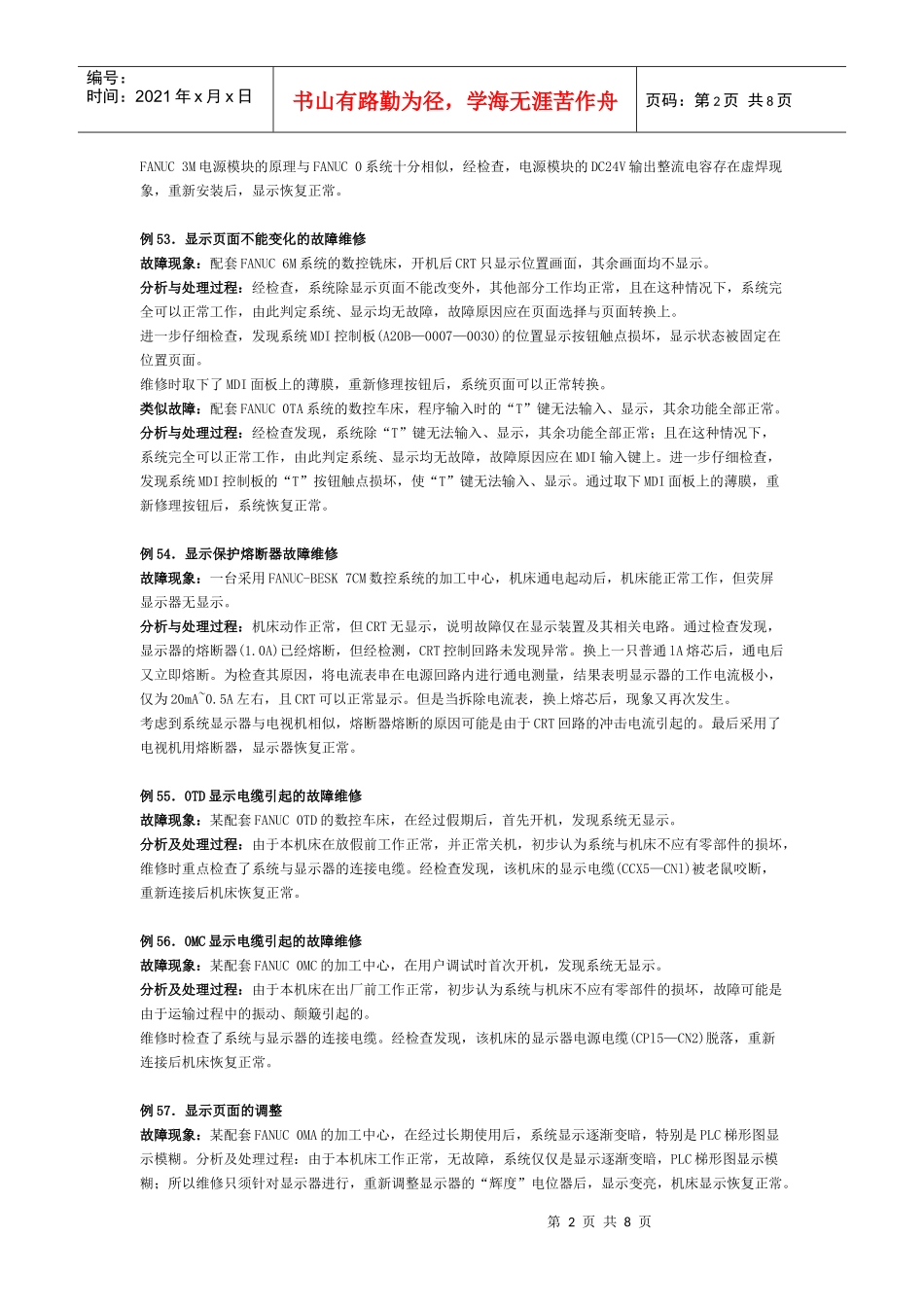

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页4.2系统显示故障维修25例数控系统不能正常显示的原因很多，当电源故障、系统CPU故障时均可能导致系统不能正常显示；系统的软件出错，在多数情况下可能会导致显示混乱或显示不正常或系统无显示；当然，显示系统本身的故障是造成系统显示不正常的直接原因。因此，系统不能正常显示时，首先要分清造成系统不能正常显示故障的原因，抓住主要矛盾，不可以简单地认为只要系统无显示就是显示系统的故障。当由于系统电源、系统出错等原因造成系统不能正常显示时，应首先对其他相关部分进行维修处理，具体可参见本书有关章节内容，本节中仅介绍显示系统本身故障的维修实例。数控系统显示不正常，可以分为完全无显示与显示不正常两种情况。当系统电源、系统其他部分工作正常时，系统无显示的原因，在大多数情况下是由于硬件故障引起的。而显示混乱或显示不正常，一般来说是系统的软件出错造成的。当然，根据不同的系统，在系统软件故障时，也不排除系统完全无显示的可能性。组成显示系统的硬件，主要包括电源回路、显示器、显示驱动回路、显示板、连接电缆等；以上部分的硬件损坏，将导致系统画面无显示。软件出错引起的显示不正常，主要包括系统存储器(ROM)出错、RAM出错、软件版本出错等。以上故障会使显示器混乱(出现乱码)或显示不能正常进行(停留在某一页面)，但在有些系统中(如：SIEMENS810M)也可能使得系统完全无显示。有关软件出错引起的显示不正常故障的维修，可参见本章第4.3节“CNC单元故障维修40例”的有关内容。1．FANUC系统显示故障维修10例例51．3M系统显示模块不良引起的故障维修故障现象：配套FANUC3M的数控铣床，开机后CRT无显示。分析与处理过程：经检查，测量CRT工作电源、CRT的同步分离电路以及行、场同步输出电路均正常，系统除显示外的其他部分工作正常，但系统射频无输出。根据以上分析，判定故障在系统的显示控制PC-II模块上，更换PC-II模块后，系统显示恢复正常。例52．3M系统显示电源不良引起的故障维修故障现象：配套FANUC3M的数控铣床，开机后CRT无显示。分析与处理过程：经检查，该机床系统与CRT的连接正常，但显示系统的电源DC24V、DCl5V均只有5V左右，初步判断故障原因在电源模块上。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页FANUC3M电源模块的原理与FANUC0系统十分相似，经检查，电源模块的DC24V输出整流电容存在虚焊现象，重新安装后，显示恢复正常。例53．显示页面不能变化的故障维修故障现象：配套FANUC6M系统的数控铣床，开机后CRT只显示位置画面，其余画面均不显示。分析与处理过程：经检查，系统除显示页面不能改变外，其他部分工作均正常，且在这种情况下，系统完全可以正常工作，由此判定系统、显示均无故障，故障原因应在页面选择与页面转换上。进一步仔细检查，发现系统MDI控制板(A20B—0007—0030)的位置显示按钮触点损坏，显示状态被固定在位置页面。维修时取下了MDI面板上的薄膜，重新修理按钮后，系统页面可以正常转换。类似故障：配套FANUC0TA系统的数控车床，程序输入时的“T”键无法输入、显示，其余功能全部正常。分析与处理过程：经检查发现，系统除“T”键无法输入、显示，其余功能全部正常；且在这种情况下，系统完全可以正常工作，由此判定系统、显示均无故障，故障原因应在MDI输入键上。进一步仔细检查，发现系统MDI控制板的“T”按钮触点损坏，使“T”键无法输入、显示。通过取下MDI面板上的薄膜，重新修理按钮后，系统恢复正常。例54．显示保护熔断器故障维修故障现象：一台采用FANUC-BESK7CM数控系统的加工中心，机床通电起动后，机床能正常工作，但荧屏显示器无显示。分析与处理过程：机床动作正常，但CRT无显示，说明故障仅在显示装置及其相关电路。通过检查发现，显示器的熔断器(1.0A)已经熔断，但经检测，CRT控制回路未发现异常。换上一只普通lA熔芯后，通电后又立即熔断。为检查其原因，将电流表串在电源回路内进行通电测量，结果表明显示器的工作电流极小，仅为20mA~0.5A左右，且CRT...
