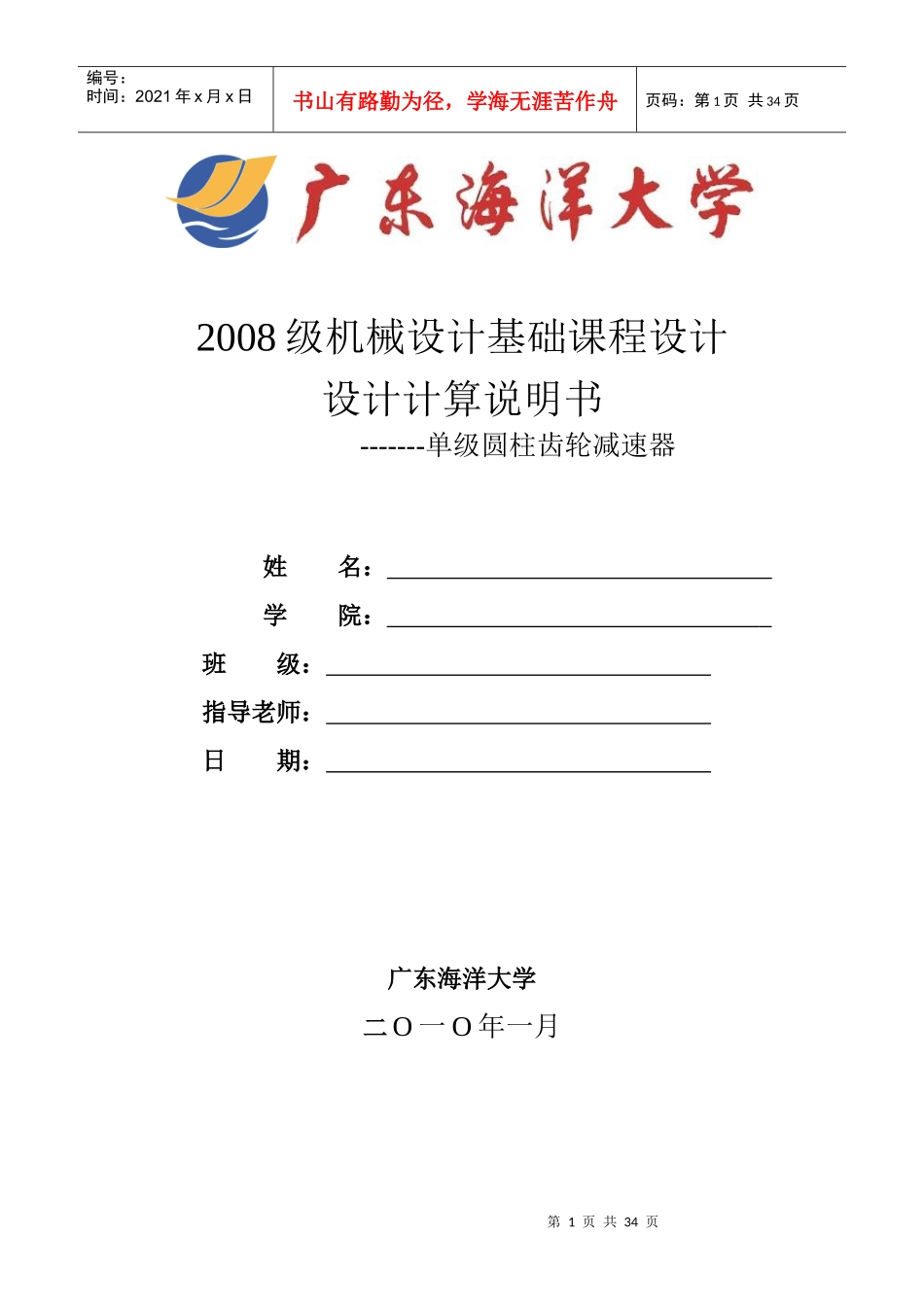

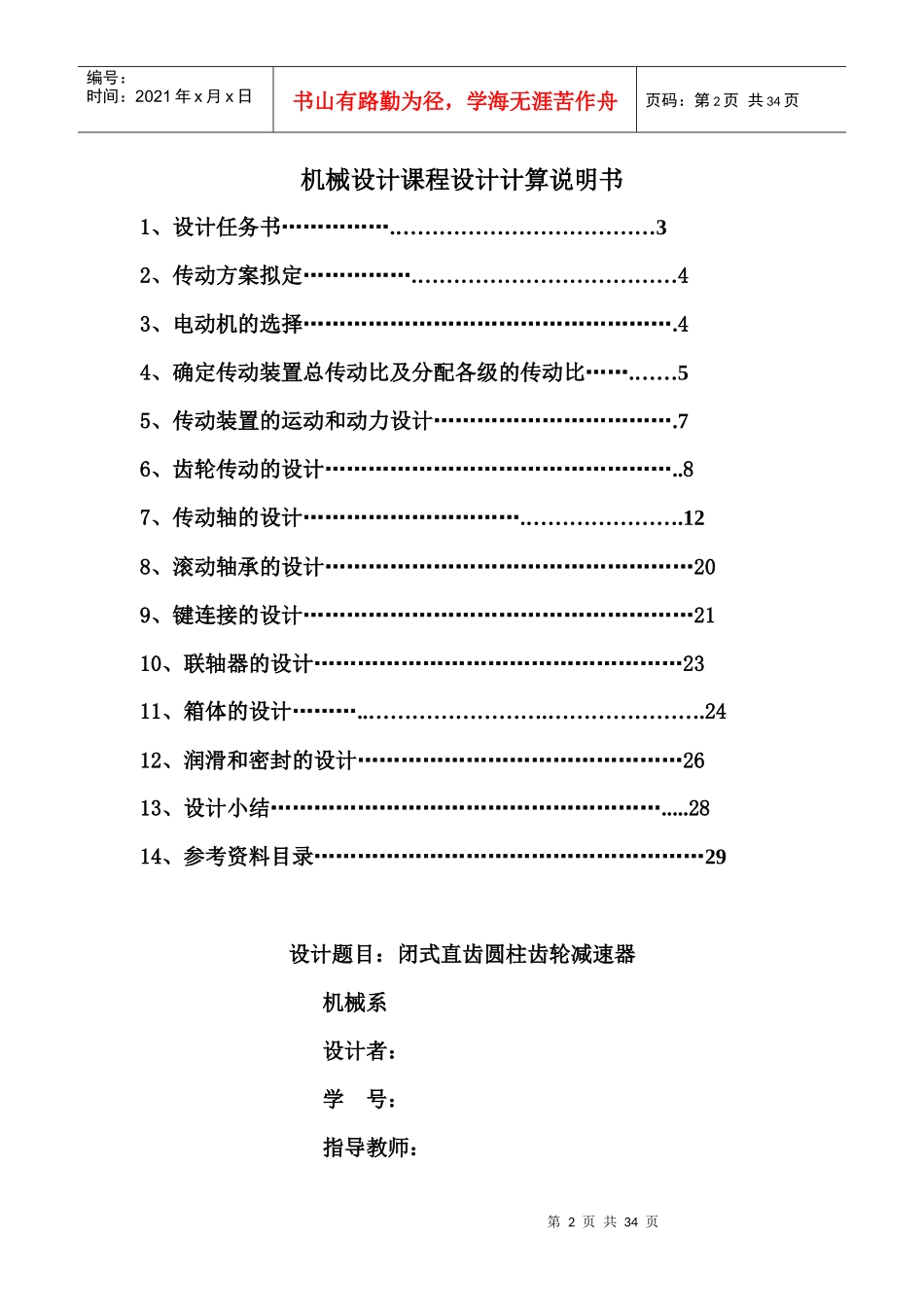

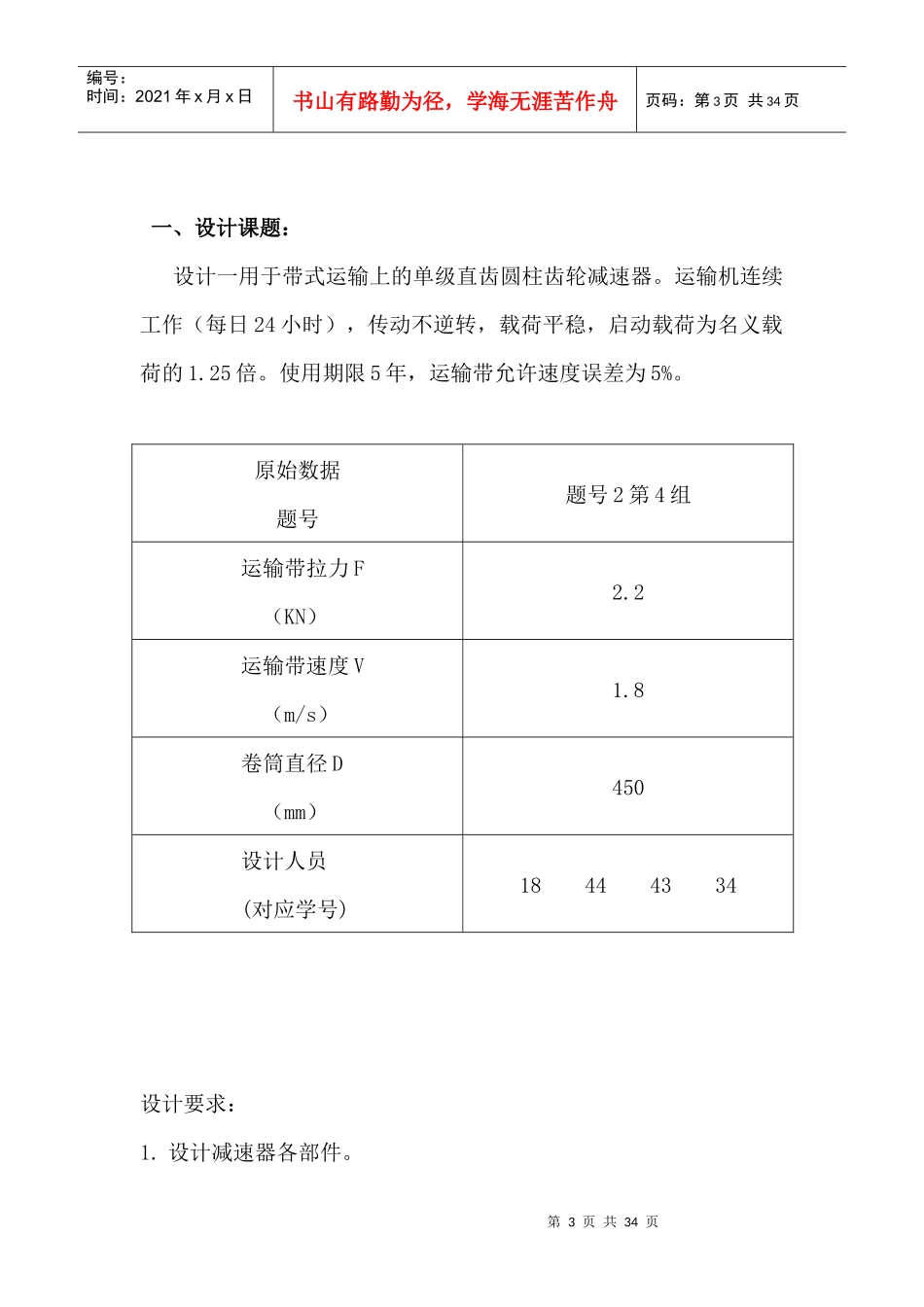

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页2008级机械设计基础课程设计设计计算说明书-------单级圆柱齿轮减速器姓名：学院：班级：指导老师：日期：广东海洋大学二O一O年一月第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页机械设计课程设计计算说明书1、设计任务书…………….………………………………32、传动方案拟定…………….………………………………43、电动机的选择…………………………………………….44、确定传动装置总传动比及分配各级的传动比…….……55、传动装置的运动和动力设计…………………………….76、齿轮传动的设计…………………………………………..87、传动轴的设计………………………….………………….128、滚动轴承的设计……………………………………………209、键连接的设计………………………………………………2110、联轴器的设计……………………………………………2311、箱体的设计………..…………………….………………….2412、润滑和密封的设计………………………………………2613、设计小结……………………………………………….....2814、参考资料目录………………………………………………29设计题目：闭式直齿圆柱齿轮减速器机械系设计者：学号：指导教师：第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页一、设计课题：设计一用于带式运输上的单级直齿圆柱齿轮减速器。运输机连续工作（每日24小时），传动不逆转，载荷平稳，启动载荷为名义载荷的1.25倍。使用期限5年，运输带允许速度误差为5%。原始数据题号题号2第4组运输带拉力F（KN）2.2运输带速度V（m/s）1.8卷筒直径D（mm）450设计人员(对应学号)18444334设计要求：1.设计减速器各部件。第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页2.绘制减速器部件装配图一张（1号图纸）。3.编写设计计算说明书一分。一、传动方案拟定：方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒6.运输带二、电动机选择：1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(kw)由式(2)：ＰＷ＝ＦV/1000(KW)因此Pd=FV/1000ηa(KW)由电动机至运输带的传动总效率为：η总=η１×η２2×η３×η４×η5×η6式中：η1、η2、η3、η4、η5、η6分别为带传动、齿轮轴承、齿轮传动、联轴器、联轴器轴承和卷筒的传动效率。取η１=0.96，η２＝0.98，η３＝0.97，η４＝0.97，η5=0.98，η6=0.96则：η总=0.96×0.982×0.97×0.97×0.98×0.96=0.816所以：电机所需的工作功率：Pd=FV/1000η总=(2200×1.8)/(1000×0.816)=4.85(kw)3、确定电动机转速第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页卷筒工作转速为：n卷筒＝60×1000·V/（π·D）=(60×1000×1.8)/（４5０·π）=76.4r/min根据手册Ｐ6表2.2推荐的传动比合理范围，取Ｖ带传动比I1’=２～４，取圆柱齿轮传动比范围I’=3～5。则总传动比理论范围为：Ｉa’＝６～２0。故电动机转速的可选范为N’d=I’a×n卷筒=(16～20)×76.4=458.4～1528r/min则符合这一范围的同步转速有：750、1000和1500r/min根据容量和转速，由相关手册查出三种适用的电动机型号：（如下表）方案电动机型号额定功率电动机转速(r/min)传动装置传动比同步转速满载转速总传动比V带传动减速器1Y132S-45.51500144018.853.55.392Y132M...
