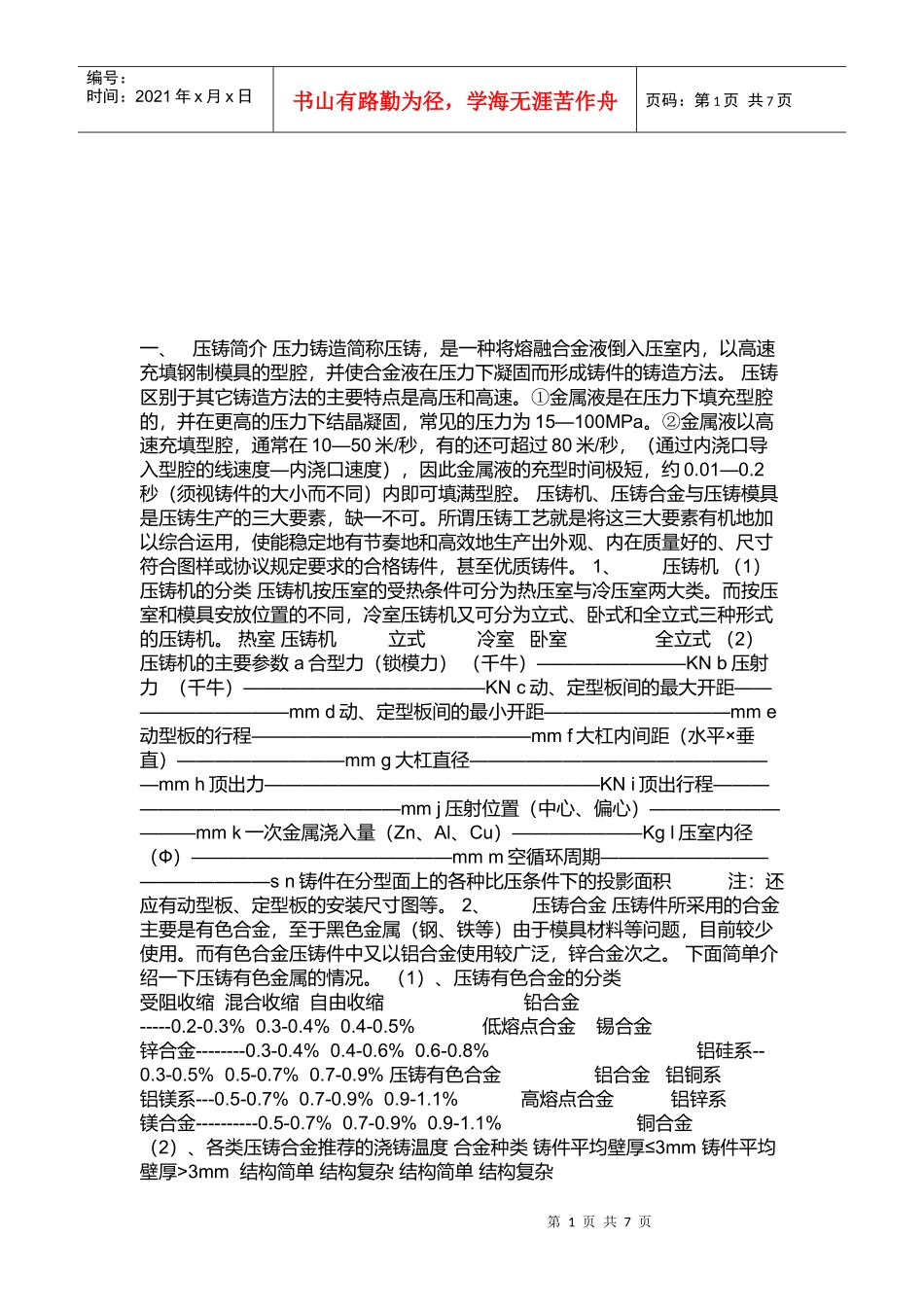

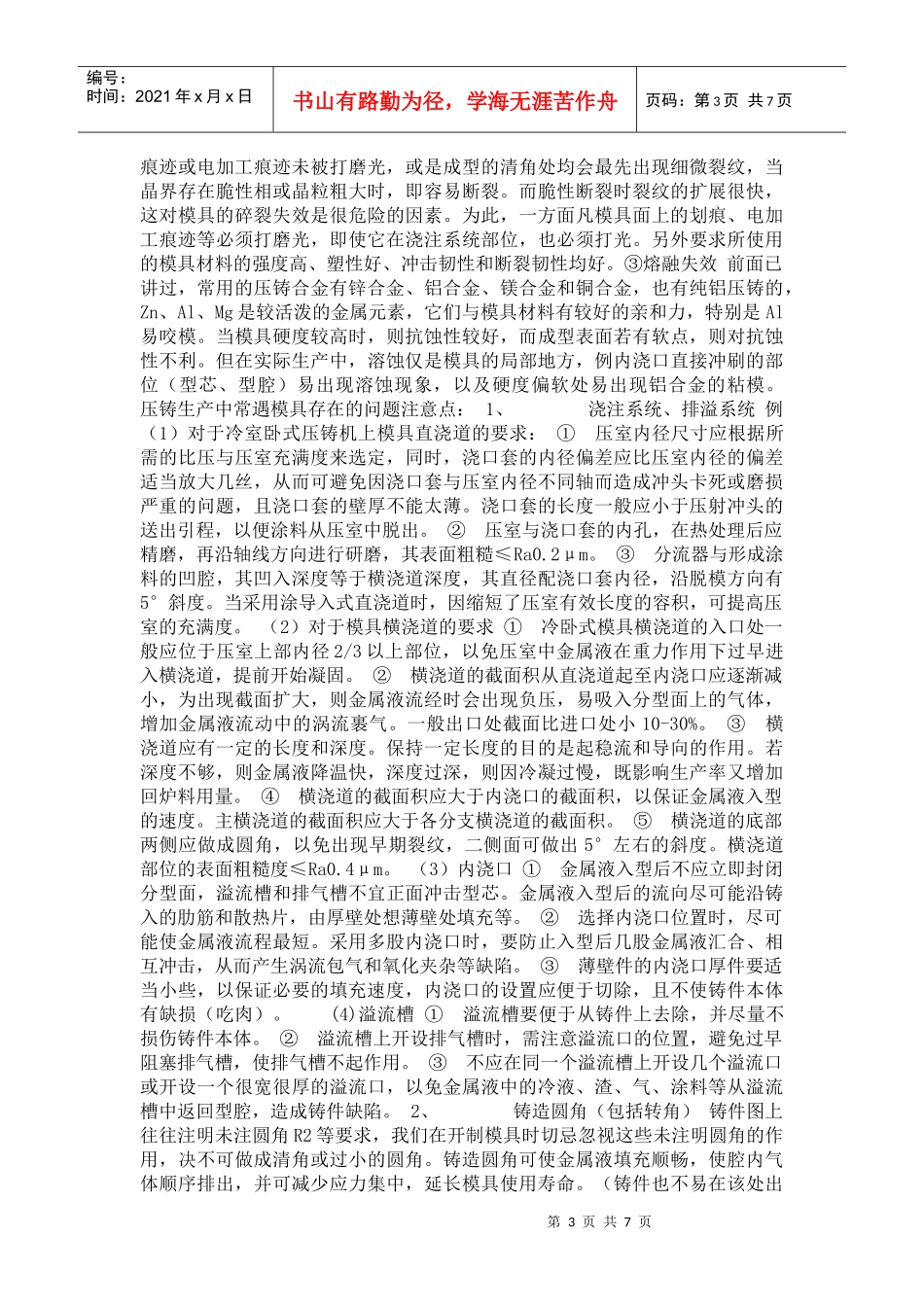

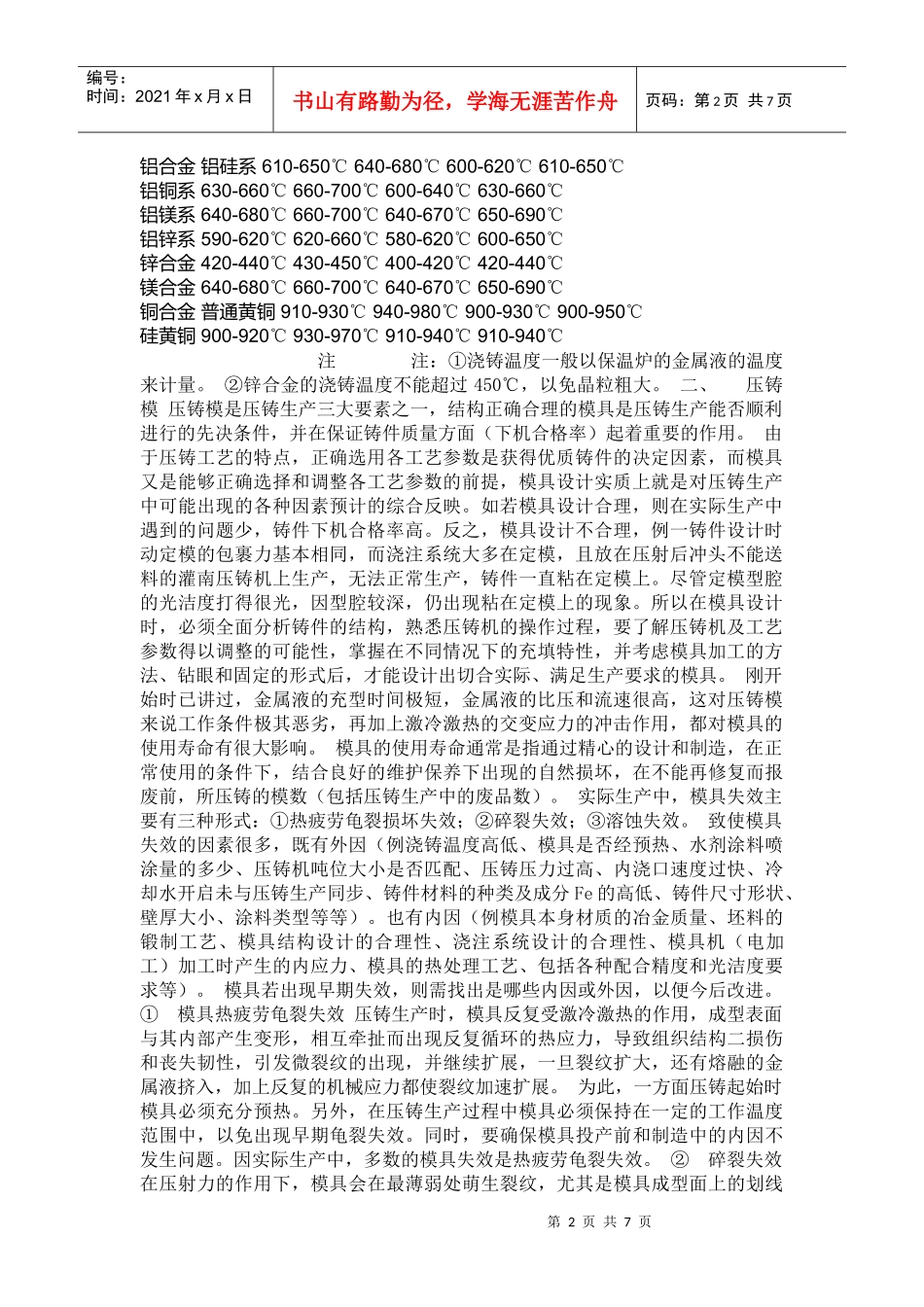

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、压铸简介压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。压铸区别于其它铸造方法的主要特点是高压和高速。①金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。②金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导—入型腔的线速度内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。1、压铸机（1）压铸机的分类压铸机按压室的受热条件可分为热压室与冷压室两大类。而按压室和模具安放位置的不同，冷室压铸机又可分为立式、卧式和全立式三种形式的压铸机。热室压铸机立式冷室卧室全立式（2）压铸机的主要参数a————————合型力（锁模力）（千牛）KNb压射—————————————力（千牛）KNc——动、定型板间的最大开距————————mmd——————————动、定型板间的最小开距mme———————————————动型板的行程mmf大杠内间距（水平×垂—————————直）mmg————————————————大杠直径—mmh——————————————————顶出力KNi———顶出行程——————————————mmj———————压射位置（中心、偏心）———mmk一次金属浇入量（Zn、Al、Cu———————）Kgl压室内径（Ф——————————————）mmm—————————空循环周期———————sn铸件在分型面上的各种比压条件下的投影面积注：还应有动型板、定型板的安装尺寸图等。2、压铸合金压铸件所采用的合金主要是有色合金，至于黑色金属（钢、铁等）由于模具材料等问题，目前较少使用。而有色合金压铸件中又以铝合金使用较广泛，锌合金次之。下面简单介绍一下压铸有色金属的情况。（1）、压铸有色合金的分类受阻收缩混合收缩自由收缩铅合金-----0.2-0.3%0.3-0.4%0.4-0.5%低熔点合金锡合金锌合金--------0.3-0.4%0.4-0.6%0.6-0.8%铝硅系--0.3-0.5%0.5-0.7%0.7-0.9%压铸有色合金铝合金铝铜系铝镁系---0.5-0.7%0.7-0.9%0.9-1.1%高熔点合金铝锌系镁合金----------0.5-0.7%0.7-0.9%0.9-1.1%铜合金（2≤）、各类压铸合金推荐的浇铸温度合金种类铸件平均壁厚3mm铸件平均壁厚>3mm结构简单结构复杂结构简单结构复杂第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页铝合金铝硅系610-650℃640-680℃600-620℃610-650℃铝铜系630-660℃660-700℃600-640℃630-660℃铝镁系640-680℃660-700℃640-670℃650-690℃铝锌系590-620℃620-660℃580-620℃600-650℃锌合金420-440℃430-450℃400-420℃420-440℃镁合金640-680℃660-700℃640-670℃650-690℃铜合金普通黄铜910-930℃940-980℃900-930℃900-950℃硅黄铜900-920℃930-970℃910-940℃910-940℃注注：①浇铸温度一般以保温炉的金属液的温度来计量。②锌合金的浇铸温度不能超过450℃，以免晶粒粗大。二、压铸模压铸模是压铸生产三大要素之一，结构正确合理的模具是压铸生产能否顺利进行的先决条件，并在保证铸件质量方面（下机合格率）起着重要的作用。由于压铸工艺的特点，正确选用各工艺参数是获得优质铸件的决定因素，而模具又是能够正确选择和调整各工艺参数的前提，模具设计实质上就是对压铸生产中可能出现的各种因素预计的综合反映。如若模具设计合理，则在实际生产中遇到的问题少，铸件下机合格率高。反之，模具设计不合理，例一铸件设计时动定模的包裹力基本相同，而浇注系统大多在定模，且放在压射后冲头不能送料的灌南压铸机上生产，无法正常生产，铸件一直粘在定模上。尽管定模型腔的光洁度打得很光，因型腔较深，仍出现粘在定模上的现象...
