大专毕业论文—— 基于Multisim与Protel软件联合设计PCB板的研究1VIP免费

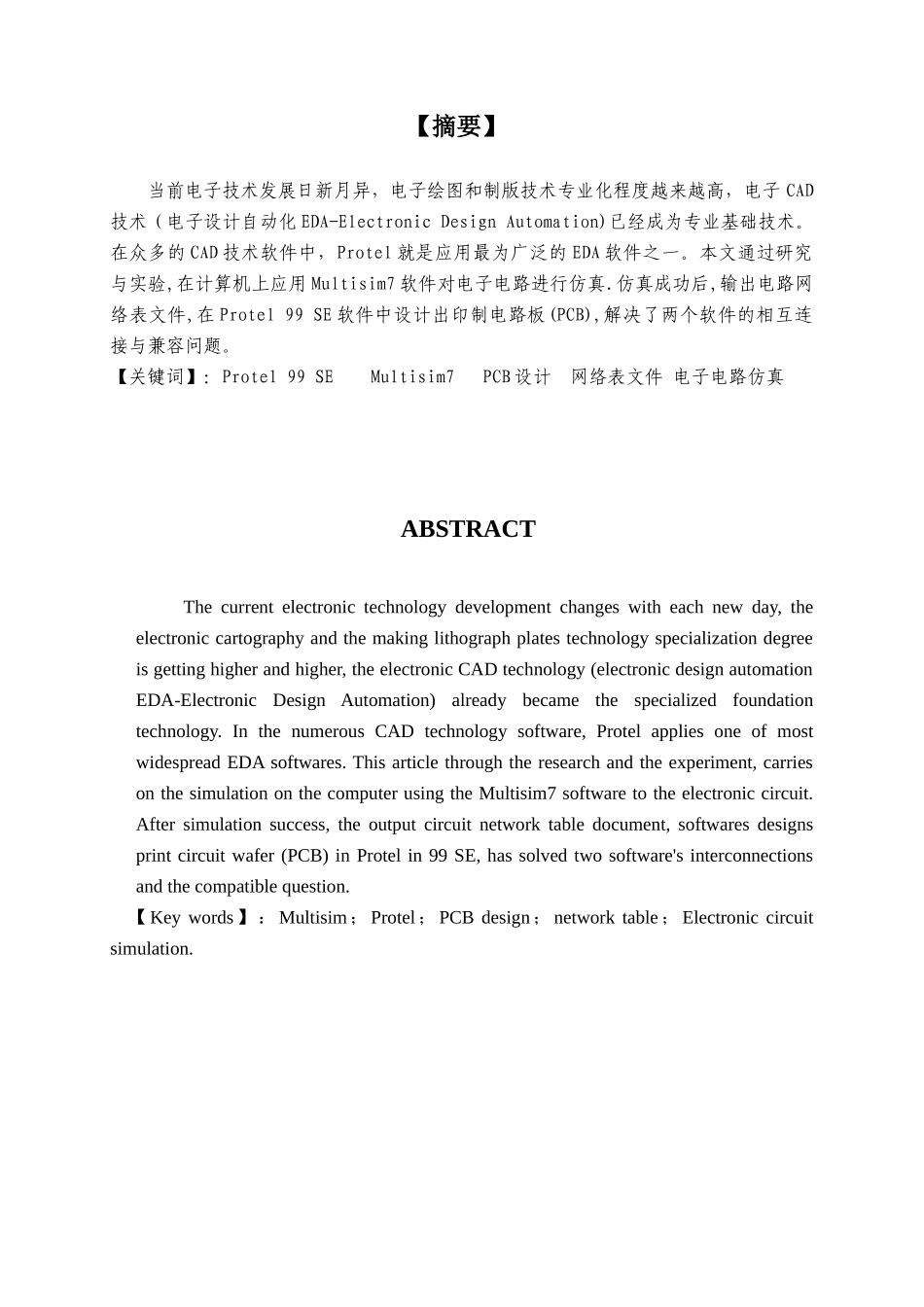

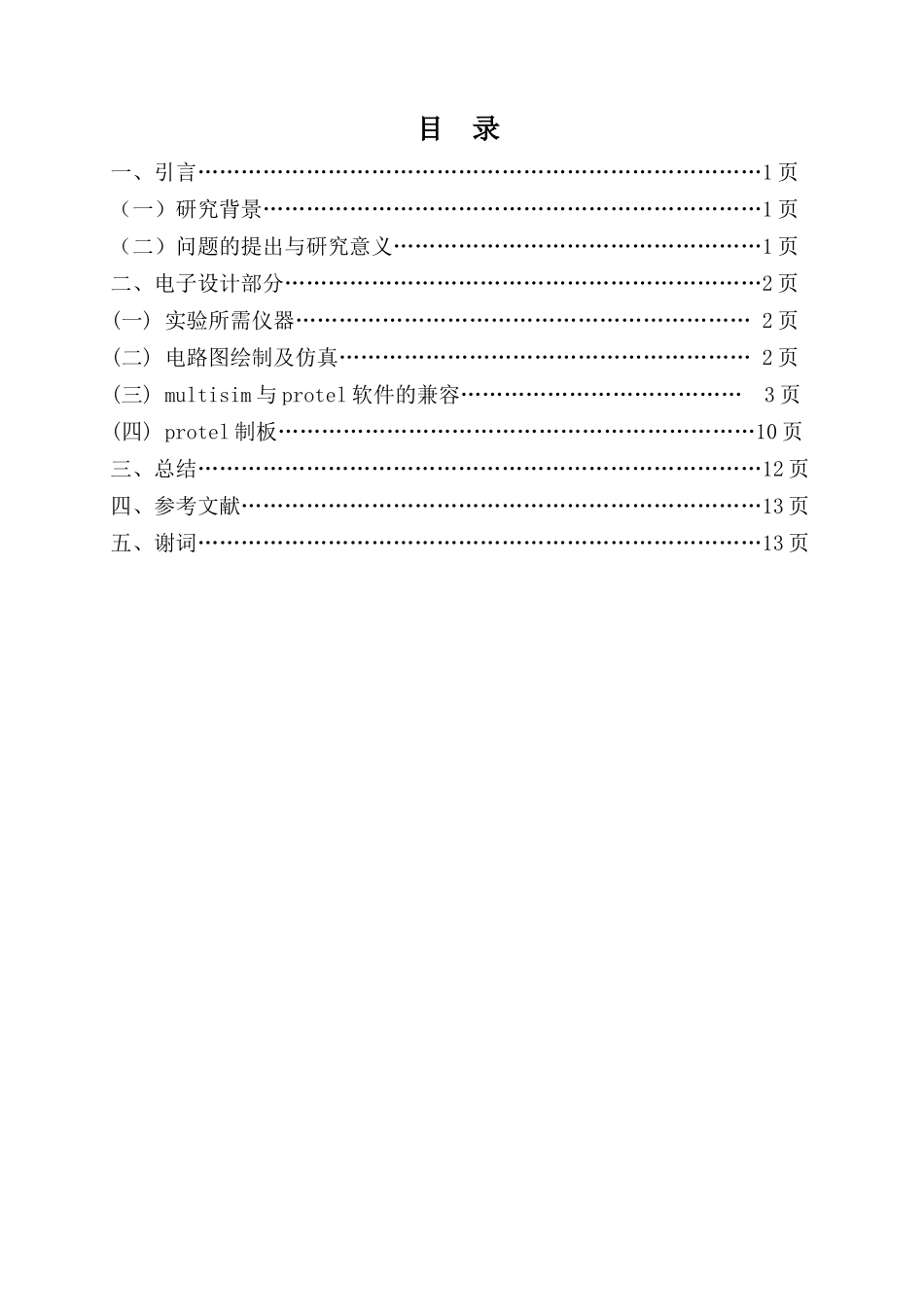

目录一、引言……………………………………………………………………1页（一）研究背景……………………………………………………………1页（二）问题的提出与研究意义……………………………………………1页二、电子设计部分…………………………………………………………2页(一)实验所需仪器………………………………………………………2页(二)电路图绘制及仿真…………………………………………………2页(三)multisim与protel软件的兼容…………………………………3页(四)protel制板…………………………………………………………10页三、总结……………………………………………………………………12页四、参考文献………………………………………………………………13页五、谢词……………………………………………………………………13页【摘要】当前电子技术发展日新月异，电子绘图和制版技术专业化程度越来越高，电子CAD技术（电子设计自动化EDA-ElectronicDesignAutomation)已经成为专业基础技术。在众多的CAD技术软件中，Protel就是应用最为广泛的EDA软件之一。本文通过研究与实验,在计算机上应用Multisim7软件对电子电路进行仿真.仿真成功后,输出电路网络表文件,在Protel99SE软件中设计出印制电路板(PCB),解决了两个软件的相互连接与兼容问题。【关键词】：Protel99SEMultisim7PCB设计网络表文件电子电路仿真ABSTRACTThecurrentelectronictechnologydevelopmentchangeswitheachnewday,theelectroniccartographyandthemakinglithographplatestechnologyspecializationdegreeisgettinghigherandhigher,theelectronicCADtechnology(electronicdesignautomationEDA-ElectronicDesignAutomation)alreadybecamethespecializedfoundationtechnology.InthenumerousCADtechnologysoftware,ProtelappliesoneofmostwidespreadEDAsoftwares.Thisarticlethroughtheresearchandtheexperiment,carriesonthesimulationonthecomputerusingtheMultisim7softwaretotheelectroniccircuit.Aftersimulationsuccess,theoutputcircuitnetworktabledocument,softwaresdesignsprintcircuitwafer(PCB)inProtelin99SE,hassolvedtwosoftware'sinterconnectionsandthecompatiblequestion.【Keywords】：Multisim；Protel；PCBdesign；networktable；Electroniccircuitsimulation.第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页一、引言（一）研究背景随着时代的发展,计算机技术在电子电路设计中发挥着越来越大的作用,20世纪80年代后期,出现了一批优秀的电子设计自动化(ElcertonicDesignAutomation,EDA)软件.Multisim7是目前国内高校和科研部门中应用较多的电子电路仿真软件.它功能强大,界面友好，形象的“虚拟仪表：使它成为至今为止在世界使用最方便，最直观的仿真软件之一。具有以下特点:用户界面直观,种类繁多的元件和模型,元件放置迅速和连线简捷方便,进行SPICE仿真强大的电路分析功能等.Protel是在TAGO基础上发展起来的一种印制电路版(PCB)设计的首选软件.Protel99SE提供了高级数模器件混合仿真功能,其仿真引擎使用的是伯克利分校的SPICE3F5/Xspice,它可精确地仿真由各种器种构成的电路.同时不需要用户去编写电路网表文件,系统将根据所画电路自动生成网表并进行仿真,与一般电路仿真软件相比,其使用更加灵活方便.其特点:强大的分析工具,丰富的信号源,充分的仿真模型库,友好的操作界面.尽管两个软件都存在与之兼容的制版和仿真软件，然而许多人更青睐用Multisim7进行设计电路仿真，成功后用PROTEL99SE进行电路设计。两个软件是通过格式相互兼容的网络表实现的。而二软件含有元件封装形式，互不兼容，因而，如何准确改变网络表中的使用元件封装成为设计研究的关键。（二）问题的提出与研究意义1.问题的提出（1）如何准确改变网络表中使用的元件封装.（2）如何将Multisim中的电路图导入ProtelPCB板.2.研究意义在计算机上应用Multisim7软件对电子电子进行仿真设计。仿真通过之后，输出电路网络表文件。在ProtelSE软件环境下修改网络表文件，设计出印制电路板（P...
