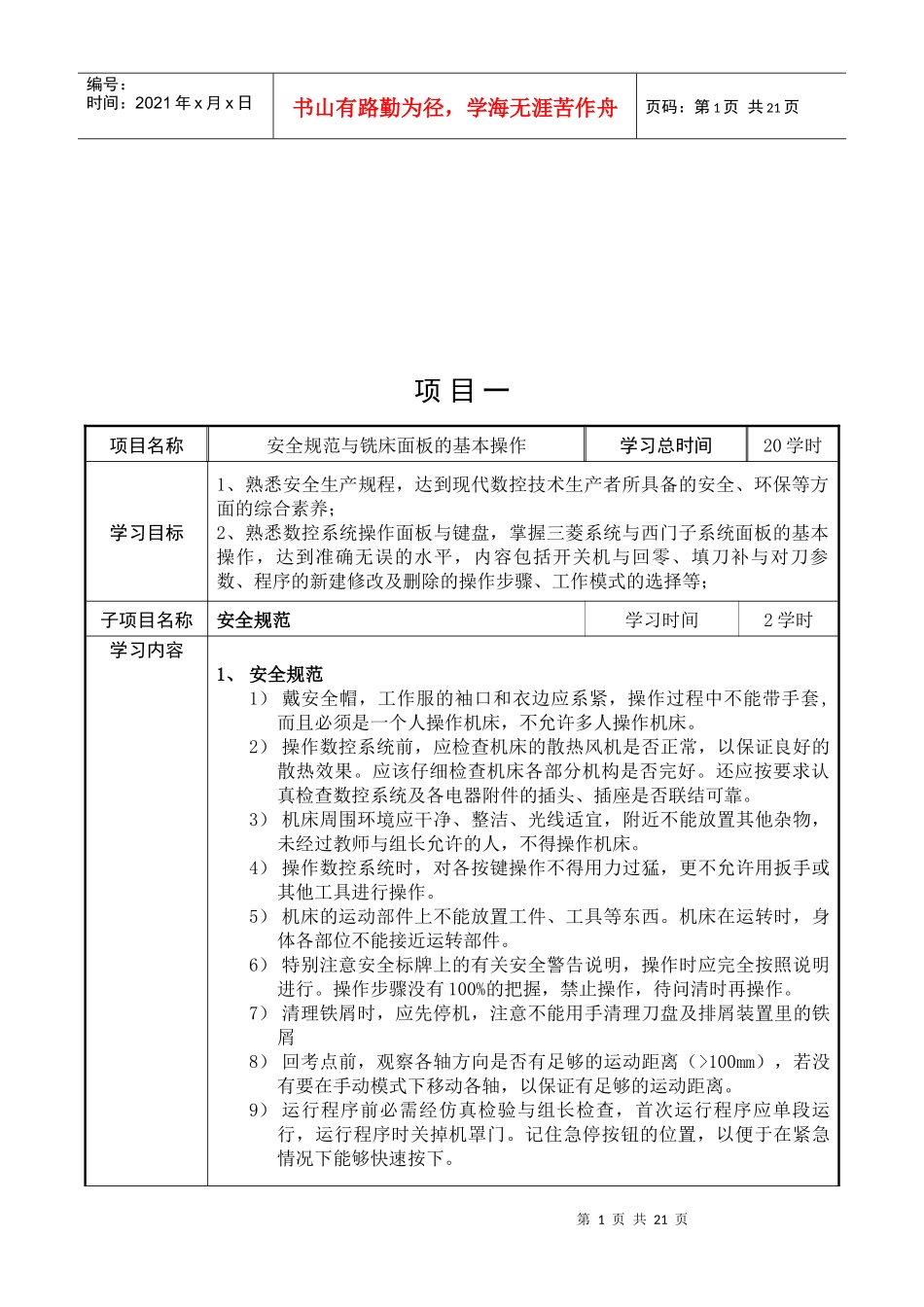

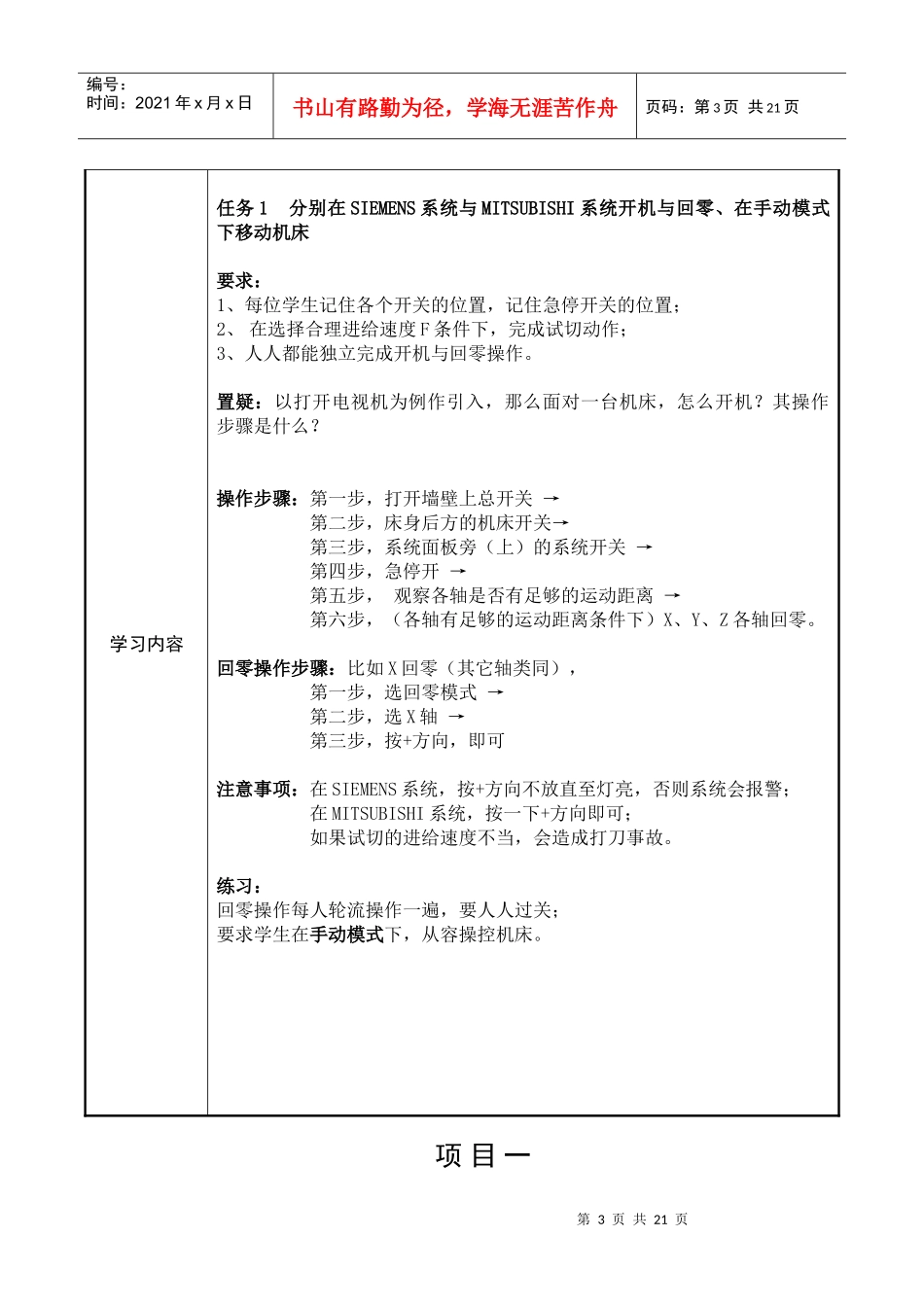

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页项目一项目名称安全规范与铣床面板的基本操作学习总时间20学时学习目标1、熟悉安全生产规程，达到现代数控技术生产者所具备的安全、环保等方面的综合素养；2、熟悉数控系统操作面板与键盘，掌握三菱系统与西门子系统面板的基本操作，达到准确无误的水平，内容包括开关机与回零、填刀补与对刀参数、程序的新建修改及删除的操作步骤、工作模式的选择等；子项目名称安全规范学习时间2学时学习内容1、安全规范1）戴安全帽，工作服的袖口和衣边应系紧，操作过程中不能带手套,而且必须是一个人操作机床，不允许多人操作机床。2）操作数控系统前，应检查机床的散热风机是否正常，以保证良好的散热效果。应该仔细检查机床各部分机构是否完好。还应按要求认真检查数控系统及各电器附件的插头、插座是否联结可靠。3）机床周围环境应干净、整洁、光线适宜，附近不能放置其他杂物，未经过教师与组长允许的人，不得操作机床。4）操作数控系统时，对各按键操作不得用力过猛，更不允许用扳手或其他工具进行操作。5）机床的运动部件上不能放置工件、工具等东西。机床在运转时，身体各部位不能接近运转部件。6）特别注意安全标牌上的有关安全警告说明，操作时应完全按照说明进行。操作步骤没有100%的把握，禁止操作，待问清时再操作。7）清理铁屑时，应先停机，注意不能用手清理刀盘及排屑装置里的铁屑8）回考点前，观察各轴方向是否有足够的运动距离（>100mm），若没有要在手动模式下移动各轴，以保证有足够的运动距离。9）运行程序前必需经仿真检验与组长检查，首次运行程序应单段运行，运行程序时关掉机罩门。记住急停按钮的位置，以便于在紧急情况下能够快速按下。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页10）下班时，按规定切断电源，然后把机床各部位（工作台等）擦干净，再按使用说明书中的规定给导轨和各运动部位涂上防锈油。还应认真做好交接班工作。必要时，应做好文字记录。参考资料[1]数控铣床/加工中心编程与操作实例.北京：机械工业出版社,2007[2]数控仿真技术实用教程.北京：清华大学出版社,2007学员要求学员按照机加工安全文明生产规范操作,操作步骤不清楚不操作，待有100%的把握再动手操作项目一项目名称安全规范与铣床面板的基本操作学习时间20课时子项目名称数控系统面板的基本操作学习时间2学时第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页学习内容任务1分别在SIEMENS系统与MITSUBISHI系统开机与回零、在手动模式下移动机床要求：1、每位学生记住各个开关的位置，记住急停开关的位置；2、在选择合理进给速度F条件下，完成试切动作；3、人人都能独立完成开机与回零操作。置疑：以打开电视机为例作引入，那么面对一台机床，怎么开机？其操作步骤是什么？操作步骤：第一步，打开墙壁上总开关→第二步，床身后方的机床开关→第三步，系统面板旁（上）的系统开关→第四步，急停开→第五步，观察各轴是否有足够的运动距离→第六步，（各轴有足够的运动距离条件下）X、Y、Z各轴回零。回零操作步骤：比如X回零（其它轴类同），第一步，选回零模式→第二步，选X轴→第三步，按+方向，即可注意事项：在SIEMENS系统，按+方向不放直至灯亮，否则系统会报警；在MITSUBISHI系统，按一下+方向即可；如果试切的进给速度不当，会造成打刀事故。练习：回零操作每人轮流操作一遍，要人人过关；要求学生在手动模式下，从容操控机床。项目一第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页项目名称安全规范与铣床面板的基本操作学习时间20课时子项目名称数控系统面板的基本操作学习时间2学时学习内容任务2对刀以及刀补与对刀参数的填入数控系统的操作方法置疑：怎样把对刀算得数据填入数控系统？怎样把D填入数控系统？1）MITSUBISHI系统操作步骤：填刀补：第一步，按键→第二步，填（D1=10）刀补→第三步，按键在算好工件坐标系原点在机械坐标系的...
