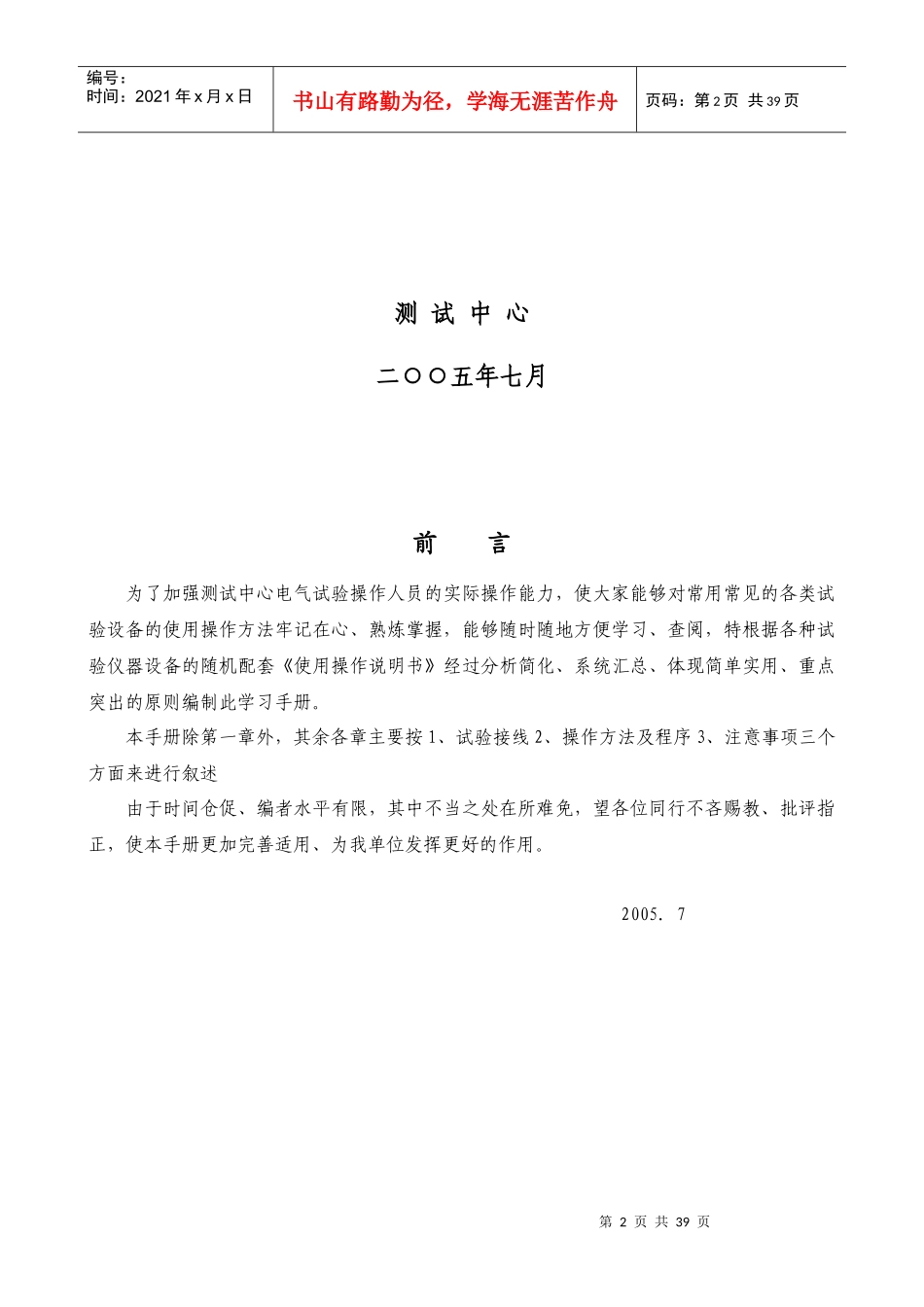

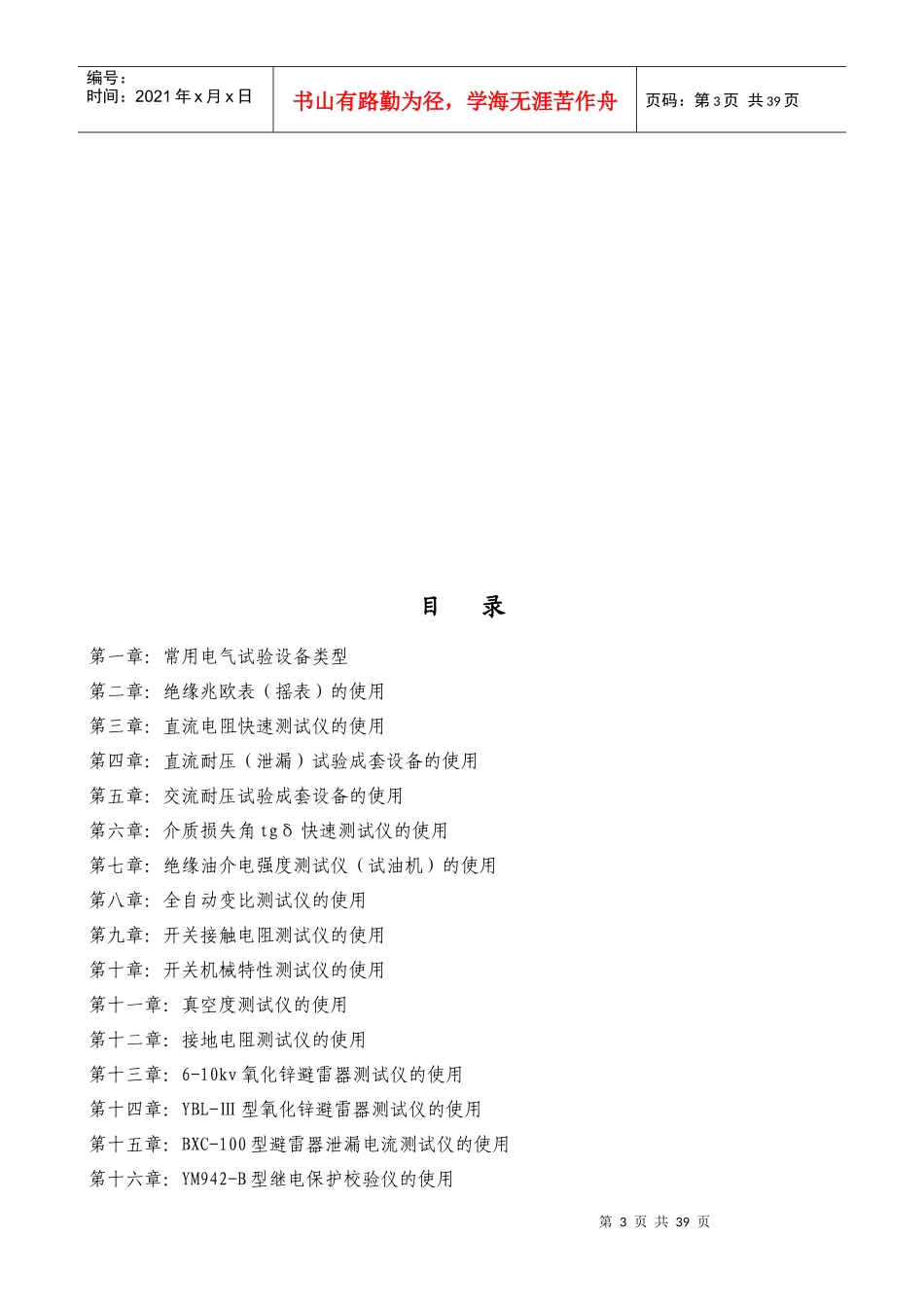

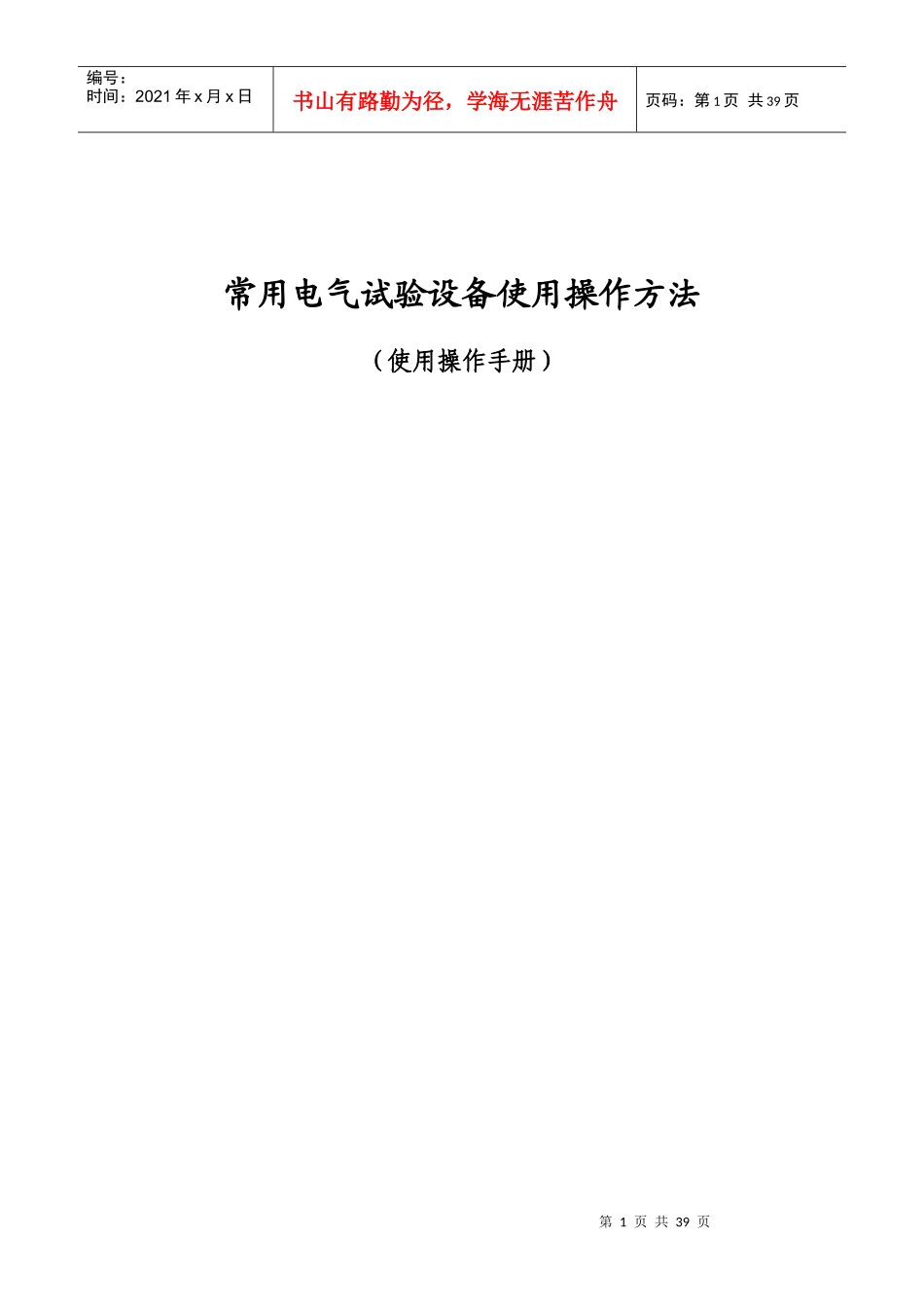

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页常用电气试验设备使用操作方法（使用操作手册）第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页测试中心二○○五年七月前言为了加强测试中心电气试验操作人员的实际操作能力，使大家能够对常用常见的各类试验设备的使用操作方法牢记在心、熟炼掌握，能够随时随地方便学习、查阅，特根据各种试验仪器设备的随机配套《使用操作说明书》经过分析简化、系统汇总、体现简单实用、重点突出的原则编制此学习手册。本手册除第一章外，其余各章主要按1、试验接线2、操作方法及程序3、注意事项三个方面来进行叙述由于时间仓促、编者水平有限，其中不当之处在所难免，望各位同行不吝赐教、批评指正，使本手册更加完善适用、为我单位发挥更好的作用。2005．7第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页目录第一章：常用电气试验设备类型第二章：绝缘兆欧表（摇表）的使用第三章：直流电阻快速测试仪的使用第四章：直流耐压（泄漏）试验成套设备的使用第五章：交流耐压试验成套设备的使用第六章：介质损失角tgδ快速测试仪的使用第七章：绝缘油介电强度测试仪（试油机）的使用第八章：全自动变比测试仪的使用第九章：开关接触电阻测试仪的使用第十章：开关机械特性测试仪的使用第十一章：真空度测试仪的使用第十二章：接地电阻测试仪的使用第十三章：6-10kv氧化锌避雷器测试仪的使用第十四章：YBL-Ⅲ型氧化锌避雷器测试仪的使用第十五章：BXC-100型避雷器泄漏电流测试仪的使用第十六章：YM942-B型继电保护校验仪的使用第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页第一章常用电气试验设备类型近年来，由于电气试验技术的不断发展、试验仪器的自动化程度不断提高、使得过去我们常用的各种试验仪器仪表逐渐趋于智能化、傻瓜化；试验接线越来越简单、试验设备操作使用更加方便、测试功能更加完善（一种试验仪器可能有多种测试功能）并且精度高、重量轻、运输携带方便、安全实用。根据目前我们单位的试验设备的实际状况、常用的试验设备主要有：１、测量绝缘电阻的兆欧表，有手摇式、电动指针式、电动数字式；２、测量线圈直流电阻的单臂电桥、双臂电桥、及直流电阻快速测试仪（包括外接电源式的和充电式的两种）；３、直流耐压（泄漏电流）试验用的成套设备（包括操作箱、升压箱、倍压箱、水阻、微安表、放电棒及连接电缆等）；４、交流耐压试验用的成套设备（包括调压器操作箱、试验变压器、水阻及连接电缆等）；５、测量介质损失角用的高压交流电桥（西林电桥）及介质损失角tgδ快速测试仪；６、测量绝缘油击穿电压用的绝缘油介电强度测试仪（试油机）；７、测量变压器变比误差和极性用的变比电桥（包括手动调节平衡式的变比电桥和全自动变比测试仪）；８、测量断路器接触电阻用的开关接触电阻测试仪；９、测量各种断路器动作时间、同期性等机械特性的开关机械特性测试仪；10、测量真空断路器真空管真空度的真空度测试仪；11、测量第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页接地体接地电阻的接地电阻测试仪；12、测试各种避雷器用的不同类型的避雷器测试仪；13、测试继电器用的继电保护校验仪等；由于许多老式试验设备，现在已经很少使用、或者说是几乎不用，所以在本手册中不再涉及，为了体现本手册的简单快捷、方便实用只对各种常用新型试验设备的使用方法及程序进行解说。第二章绝缘兆欧表（摇表）的使用一、试验接线JDC-1型绝缘电阻测试仪由干电池供电代替手摇、仪器上有L、G、E三个接线插孔，其中L为线端子通过插线接被试品与大地绝缘的导电部分；E为地端子通过插线接被试品的接地端；G为屏蔽端子、在实际测量中，为了消除表面泄露电流的影响，通常在被试品上装设屏蔽环与G端子相连。二、操作方法及程序1、接线完成之后，首先根据被试品的电压等级选相应的电压档位，电压档位有500V、1...
