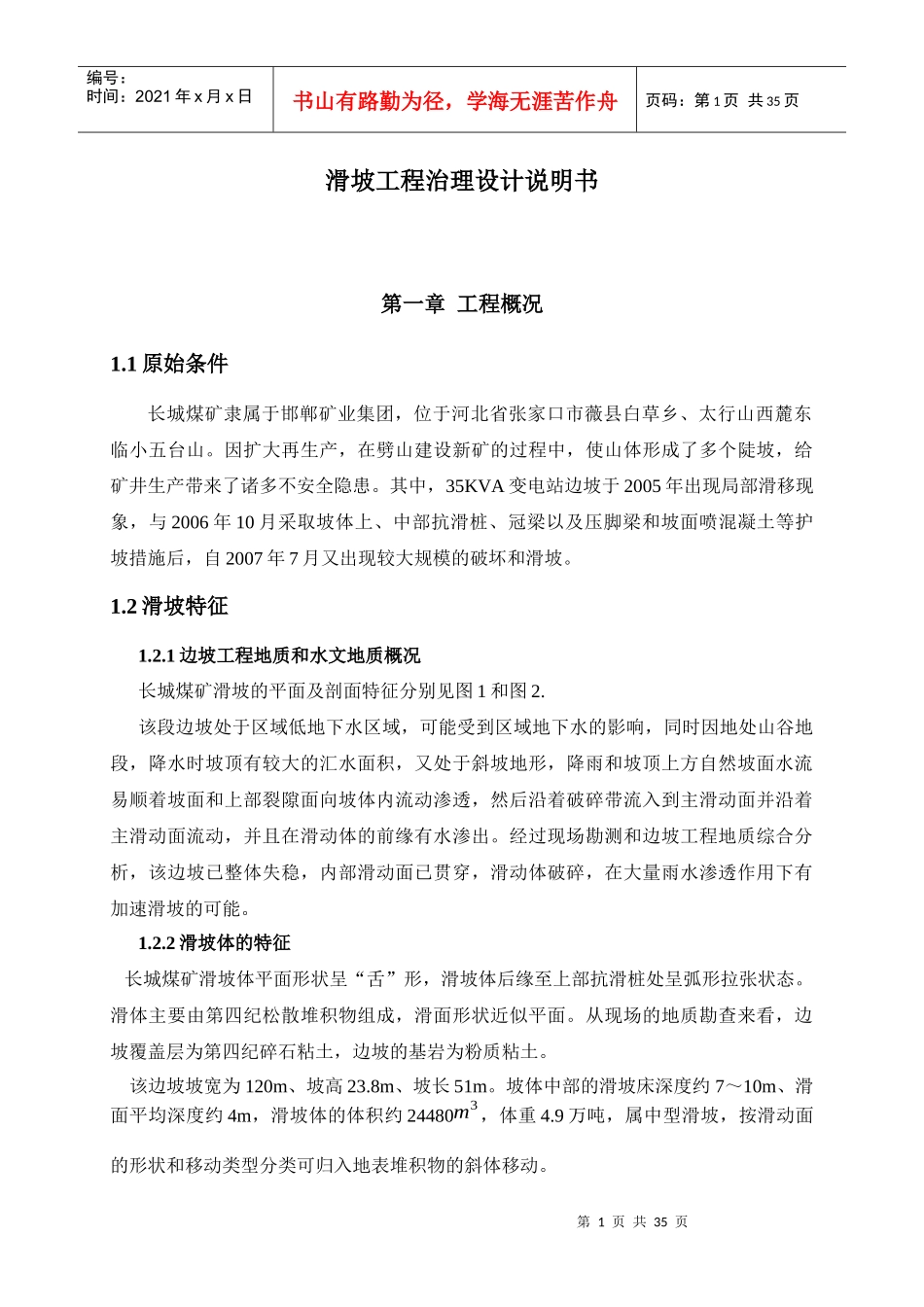

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页滑坡工程治理设计说明书第一章工程概况1.1原始条件长城煤矿隶属于邯郸矿业集团，位于河北省张家口市薇县白草乡、太行山西麓东临小五台山。因扩大再生产，在劈山建设新矿的过程中，使山体形成了多个陡坡，给矿井生产带来了诸多不安全隐患。其中，35KVA变电站边坡于2005年出现局部滑移现象，与2006年10月采取坡体上、中部抗滑桩、冠梁以及压脚梁和坡面喷混凝土等护坡措施后，自2007年7月又出现较大规模的破坏和滑坡。1.2滑坡特征1.2.1边坡工程地质和水文地质概况长城煤矿滑坡的平面及剖面特征分别见图1和图2.该段边坡处于区域低地下水区域，可能受到区域地下水的影响，同时因地处山谷地段，降水时坡顶有较大的汇水面积，又处于斜坡地形，降雨和坡顶上方自然坡面水流易顺着坡面和上部裂隙面向坡体内流动渗透，然后沿着破碎带流入到主滑动面并沿着主滑动面流动，并且在滑动体的前缘有水渗出。经过现场勘测和边坡工程地质综合分析，该边坡已整体失稳，内部滑动面已贯穿，滑动体破碎，在大量雨水渗透作用下有加速滑坡的可能。1.2.2滑坡体的特征长城煤矿滑坡体平面形状呈“舌”形，滑坡体后缘至上部抗滑桩处呈弧形拉张状态。滑体主要由第四纪松散堆积物组成，滑面形状近似平面。从现场的地质勘查来看，边坡覆盖层为第四纪碎石粘土，边坡的基岩为粉质粘土。该边坡坡宽为120m、坡高23.8m、坡长51m。坡体中部的滑坡床深度约7～10m、滑面平均深度约4m，滑坡体的体积约24480m3，体重4.9万吨，属中型滑坡，按滑动面的形状和移动类型分类可归入地表堆积物的斜体移动。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第4页共35页第3页共35页井架变电所路面30m6m40m现坡线原坡线桩（6m）编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页1.3原加固方案及边坡现状描述原加固方案：坡面喷浆，坡脚设6m长抗滑桩。见图3。边坡现状描述：坡面出现错动裂痕，坡面突出，坡顶下沉约2m。见照片图4、5、6。图3长城煤矿35KVA变电所边坡图第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页图4长城煤矿35KVA变电所边坡破坏情况图5长城煤矿35KVA变电所边坡破坏情况第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页第二章滑坡破坏机理和稳定性分析2.1滑坡破坏机理分析根据该边边坡工程地质及水文地质情况，可以分析影响该边坡稳定性的主要因素有：内部条件（地层岩性、坡体结构）和外部条件（地下水、地表水、降水、坡度等）。2.1.1内部条件长城煤矿滑坡体内存在破碎带，破碎带强度较低，其松散性为降雨入渗提供了便利条件，从而加速了滑坡的可能。滑坡主要发生在20～45°的山坡上，大于45°的山坡多发生崩塌而少滑坡，缓于20°者滑坡也比较少，有些软弱层如粘性土自然山坡可能只有10°左右，但滑坡多发生在人工开挖的沟、堑边坡，边坡坡度远大于10°。2.1.2外部条件第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页长城煤矿滑体主要由第四纪松散堆积物组成，边坡覆盖层为碎石粘土边坡的基岩为粉质粘土。坡体中部的滑坡床深度约7～10m，滑面平均深度约4m。该层渗透系数较大，大气降水及地表水可直接经由该层入渗至其下部岩层中。长城煤矿边坡处于区域低地下水区域，可能受到区域地下水的影响，同时因地处山谷地段，降水时坡顶有较大的汇水面积，又处于斜坡地形，降雨和坡顶上方自然坡面水流易顺着坡面和上部裂隙面向坡体内流动渗透，然后沿着破碎带流入到主滑动面并沿着主滑动面流动，并且在滑动体的前缘有水渗出。经过现场勘测和边坡工程地质综合分析，该边坡已整体失稳，内部滑动面已贯穿，滑动体破碎，大量雨水渗入坡体并在潜在滑带聚集，软化了滑带岩土，增加了地下水位和滑带土的孔隙水压力，...
