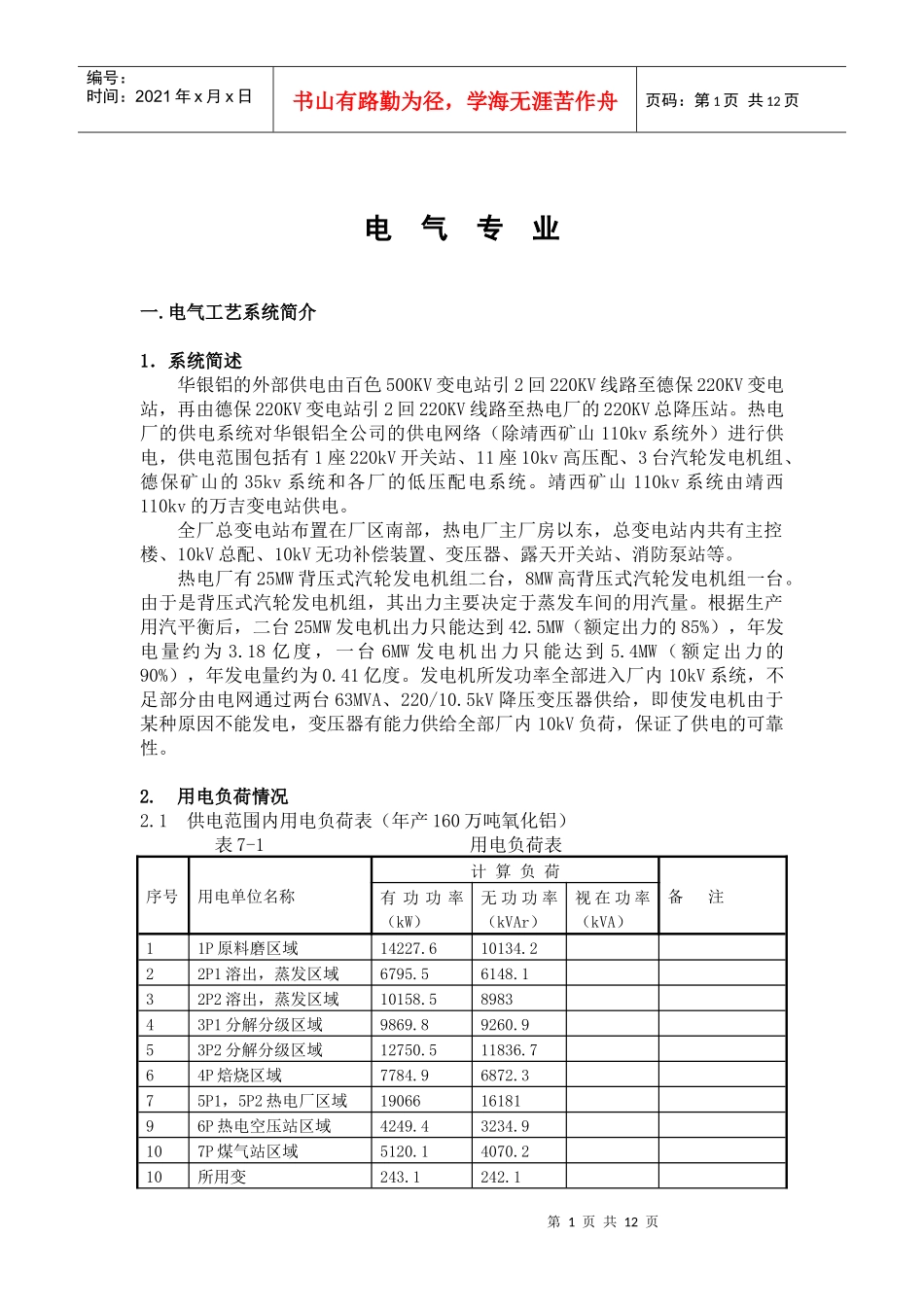

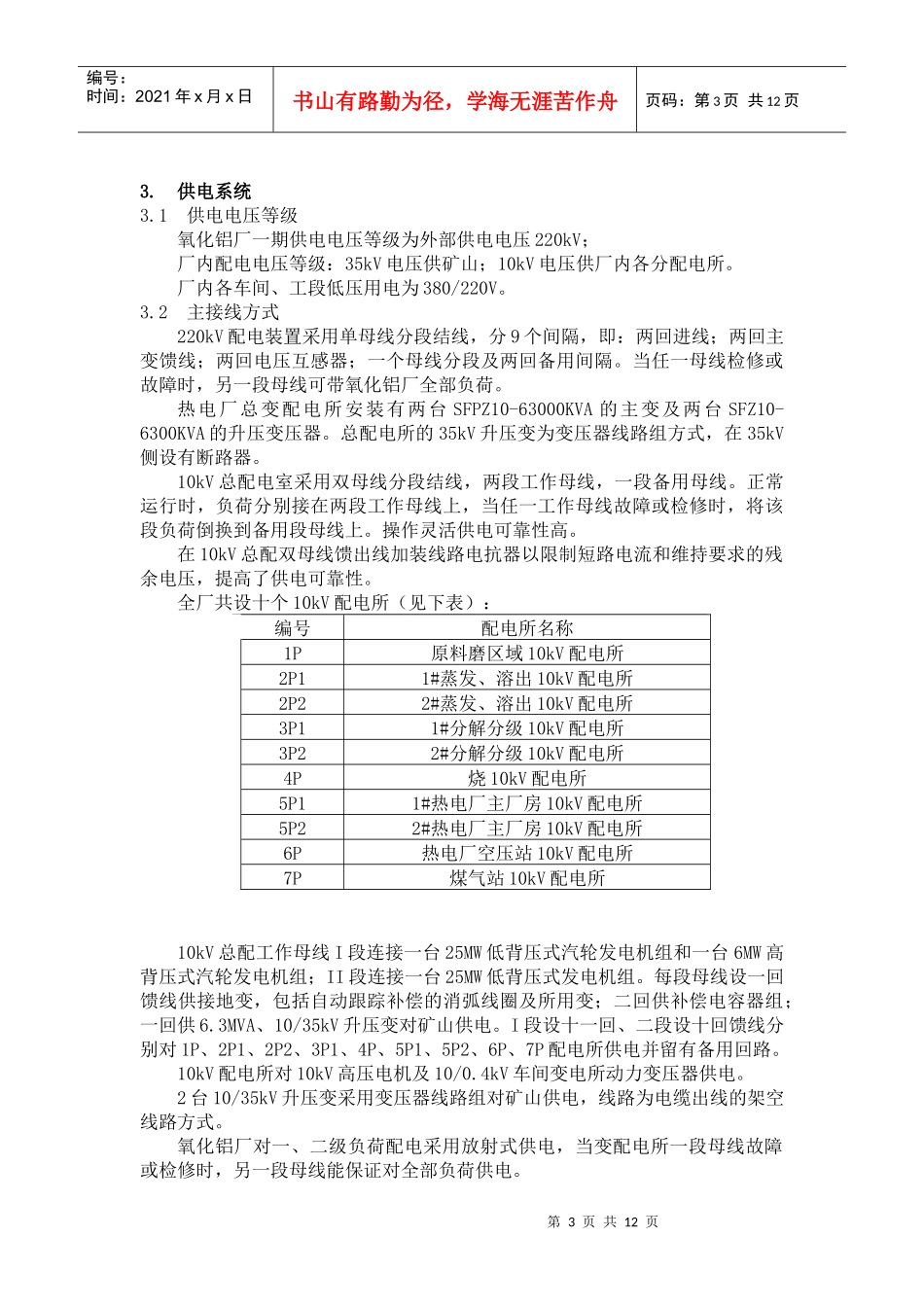

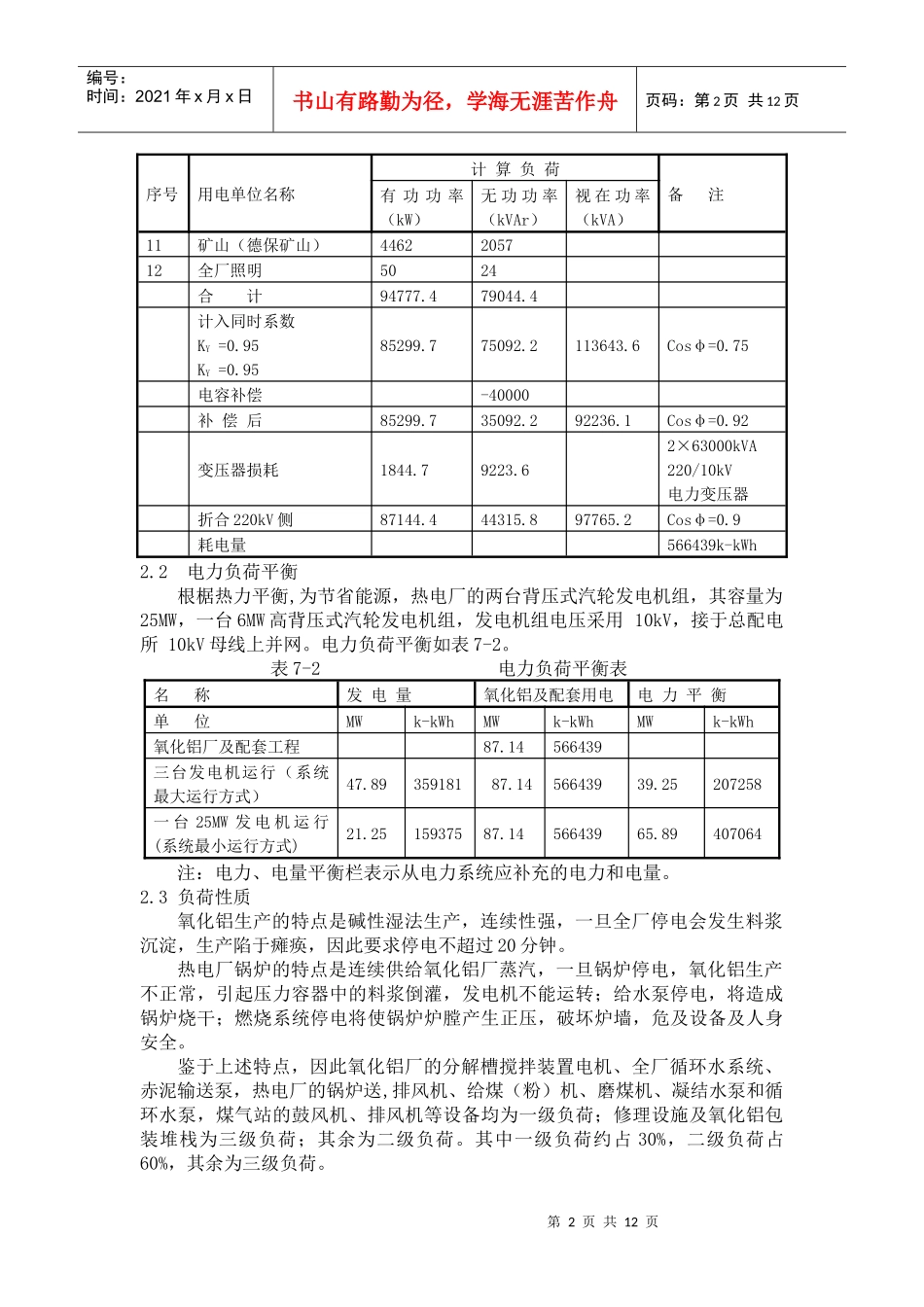

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电气专业一.电气工艺系统简介1．系统简述华银铝的外部供电由百色500KV变电站引2回220KV线路至德保220KV变电站，再由德保220KV变电站引2回220KV线路至热电厂的220KV总降压站。热电厂的供电系统对华银铝全公司的供电网络（除靖西矿山110kv系统外）进行供电，供电范围包括有1座220kV开关站、11座10kv高压配、3台汽轮发电机组、德保矿山的35kv系统和各厂的低压配电系统。靖西矿山110kv系统由靖西110kv的万吉变电站供电。全厂总变电站布置在厂区南部，热电厂主厂房以东，总变电站内共有主控楼、10kV总配、10kV无功补偿装置、变压器、露天开关站、消防泵站等。热电厂有25MW背压式汽轮发电机组二台，8MW高背压式汽轮发电机组一台。由于是背压式汽轮发电机组，其出力主要决定于蒸发车间的用汽量。根据生产用汽平衡后，二台25MW发电机出力只能达到42.5MW（额定出力的85%），年发电量约为3.18亿度，一台6MW发电机出力只能达到5.4MW（额定出力的90%），年发电量约为0.41亿度。发电机所发功率全部进入厂内10kV系统，不足部分由电网通过两台63MVA、220/10.5kV降压变压器供给，即使发电机由于某种原因不能发电，变压器有能力供给全部厂内10kV负荷，保证了供电的可靠性。2.用电负荷情况2.1供电范围内用电负荷表（年产160万吨氧化铝）表7-1用电负荷表序号用电单位名称计算负荷备注有功功率（kW）无功功率（kVAr）视在功率（kVA）11P原料磨区域14227.610134.222P1溶出，蒸发区域6795.56148.132P2溶出，蒸发区域10158.5898343P1分解分级区域9869.89260.953P2分解分级区域12750.511836.764P焙烧区域7784.96872.375P1，5P2热电厂区域190661618196P热电空压站区域4249.43234.9107P煤气站区域5120.14070.210所用变243.1242.1第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页序号用电单位名称计算负荷备注有功功率（kW）无功功率（kVAr）视在功率（kVA）11矿山（德保矿山）4462205712全厂照明5024合计94777.479044.4计入同时系数KY=0.95KY=0.9585299.775092.2113643.6Cosφ=0.75电容补偿-40000补偿后85299.735092.292236.1Cosφ=0.92变压器损耗1844.79223.62×63000kVA220/10kV电力变压器折合220kV侧87144.444315.897765.2Cosφ=0.9耗电量566439k-kWh2.2电力负荷平衡根椐热力平衡,为节省能源，热电厂的两台背压式汽轮发电机组，其容量为25MW，一台6MW高背压式汽轮发电机组，发电机组电压采用10kV，接于总配电所10kV母线上并网。电力负荷平衡如表7-2。表7-2电力负荷平衡表名称发电量氧化铝及配套用电电力平衡单位MWk-kWhMWk-kWhMWk-kWh氧化铝厂及配套工程87.14566439三台发电机运行（系统最大运行方式）47.8935918187.1456643939.25207258一台25MW发电机运行(系统最小运行方式)21.2515937587.1456643965.89407064注：电力、电量平衡栏表示从电力系统应补充的电力和电量。2.3负荷性质氧化铝生产的特点是碱性湿法生产，连续性强，一旦全厂停电会发生料浆沉淀，生产陷于瘫痪，因此要求停电不超过20分钟。热电厂锅炉的特点是连续供给氧化铝厂蒸汽，一旦锅炉停电，氧化铝生产不正常，引起压力容器中的料浆倒灌，发电机不能运转；给水泵停电，将造成锅炉烧干；燃烧系统停电将使锅炉炉膛产生正压，破坏炉墙，危及设备及人身安全。鉴于上述特点，因此氧化铝厂的分解槽搅拌装置电机、全厂循环水系统、赤泥输送泵，热电厂的锅炉送,排风机、给煤（粉）机、磨煤机、凝结水泵和循环水泵，煤气站的鼓风机、排风机等设备均为一级负荷；修理设施及氧化铝包装堆栈为三级负荷；其余为二级负荷。其中一级负荷约占30%，二级负荷占60%，其余为三级负荷。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3.供电系统3.1供电电压等级氧化铝厂一期供电电压等级为外部供电电压220kV；厂内配电电压等级：35kV电压供矿山；10kV电压供厂内各分配电所。厂内各车间、工段低压用电为380/220V。3.2主接线方式220kV配电装置采用单母线分段结线，分9个间隔...
