固体矿产勘查原始地质编录细则VIP专享VIP免费

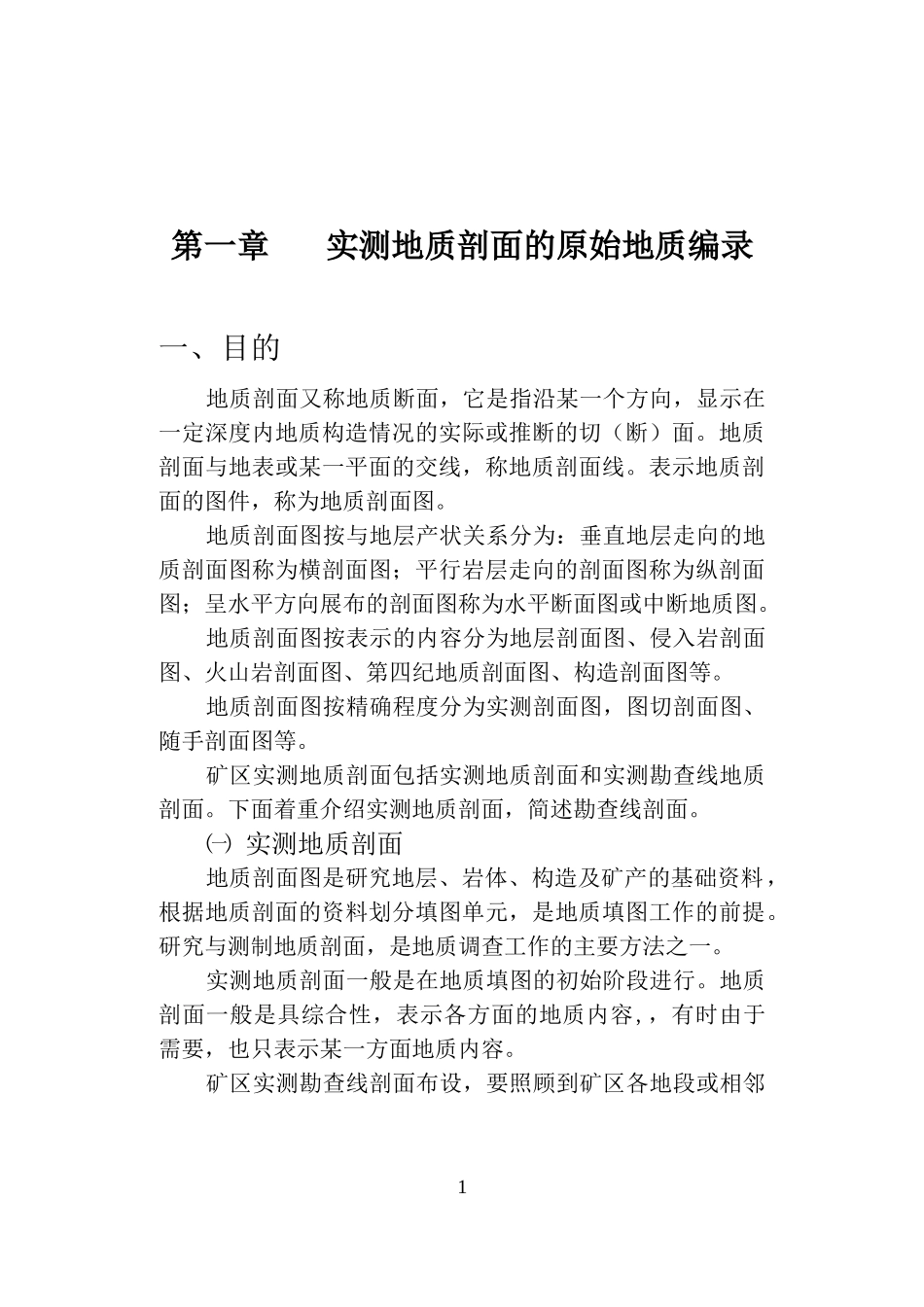

第一章实测地质剖面的原始地质编录一、目的地质剖面又称地质断面，它是指沿某一个方向，显示在一定深度内地质构造情况的实际或推断的切（断）面。地质剖面与地表或某一平面的交线，称地质剖面线。表示地质剖面的图件，称为地质剖面图。地质剖面图按与地层产状关系分为：垂直地层走向的地质剖面图称为横剖面图；平行岩层走向的剖面图称为纵剖面图；呈水平方向展布的剖面图称为水平断面图或中断地质图。地质剖面图按表示的内容分为地层剖面图、侵入岩剖面图、火山岩剖面图、第四纪地质剖面图、构造剖面图等。地质剖面图按精确程度分为实测剖面图，图切剖面图、随手剖面图等。矿区实测地质剖面包括实测地质剖面和实测勘查线地质剖面。下面着重介绍实测地质剖面，简述勘查线剖面。㈠实测地质剖面地质剖面图是研究地层、岩体、构造及矿产的基础资料，根据地质剖面的资料划分填图单元，是地质填图工作的前提。研究与测制地质剖面，是地质调查工作的主要方法之一。实测地质剖面一般是在地质填图的初始阶段进行。地质剖面一般是具综合性，表示各方面的地质内容,，有时由于需要，也只表示某一方面地质内容。矿区实测勘查线剖面布设，要照顾到矿区各地段或相邻1矿区，剖面线要垂直矿体走向，剖面应与勘查网度一致。矿区勘查线剖面一般是一系列等间距、互相平行的直线，根据实际也可布置为放射状。勘查线的地形剖面用仪器法测制，对剖面上的探矿工程（槽、井、坑、钻）位置和各种地质界线（如矿体界线、矿体顶底界线、重要断层线等）必须用仪器定位。勘查线的端点要埋设水泥桩，水泥桩要编号，要测量座标（X、Y、Z）。㈡实测勘查线剖面勘查线剖面主要反映矿区矿体与围岩之间的界线、矿体中各种自然类型矿石和各种工艺品级矿石之间的界线，各种构造界线；矿体的数量、规模、形态、分布、产状、厚度，构造对矿体的破坏和控制等。勘查线剖面图上还要标出探矿工程的种类、数量、位置及样品位置编号等，从而反映矿区勘查工程的控制程度、矿体圈定的合理性及各级储量的合理性。二、实测地质剖面的准备工作㈠实测地质剖面位置的选择及布置1、剖面位置选择1）选择地层相对较发育出露较齐全的地段。2）选择基岩露头较好的地段。3）选择构造（褶皱、断裂等）较清楚或较简单的地段。4）选择岩石变质或蚀变较浅的地段。通过踏勘，若难以选择到理想的剖面时，对局部或部份不理想地段，可采用平移到附近测制辅助剖面进行补充。22、剖面布置1）剖面线方向原则上应垂直矿区地层走向。2）地质构造复杂区，剖面线方向可以与地层走向有一定夹角，但夹角一般不得小于60度。3）岩层倾角平缓时，剖面线最好布置在地形陡坡处，相反，剖面线最好布置在地形平缓地段。㈡剖面踏勘：剖面线的位置基本选定后，矿区技术负责人组织有关人员沿线进行踏勘。踏勘应了解以下内容：1、露头出露情况。2、构造种类及形态。3、地层组合及岩性特征。4、侵入岩种类、分布、岩性及岩相变化、接触关系等。通过踏勘应解决和统一以下认识。第一，地层单位的出露位置、填图单元划分及位置、化石层位等。第二，主要构造性质、特征等。第三，矿化（体）层或蚀变特征及位置。第四，重要标本、样品采集位置。第五，确定剖面总体方位、确定需要平移地段，确定工程揭露地段等。㈢编制实测地质剖面设计书1、目的：剖面线位置、总体方向、比例尺、工作量（含地质工作量、工程工作量）、完成期限。2、实测地质剖面的比例尺及精度。1）实测地质剖面的比例尺是根据矿区地质填图比例尺3确定的。见下表一般情况实测地质剖面比例尺为矿区填图比例尺的10－20倍；实测勘查线剖面比例尺是矿区填图比例尺的1－2倍。实测地质剖面比例尺，可根据勘查矿种的实际情况，参照下表在设计中确定。矿区地质图实测地质剖面图勘查线剖面图1：250001：2000－1：10001：5000－1：100001：100001：1000－1：5001：2000－1：50001：50001：500－1：2001：2000－1：50001：20001：200－1：1001：1000－1：20001：10001：1001：500－1：10002）精度要求剖面图分层精度是根据剖面比例尺大小确定，凡在剖面图上宽度达1mm的地质体均应划分和表示。对于一些重要的或具特殊意义的地质...
