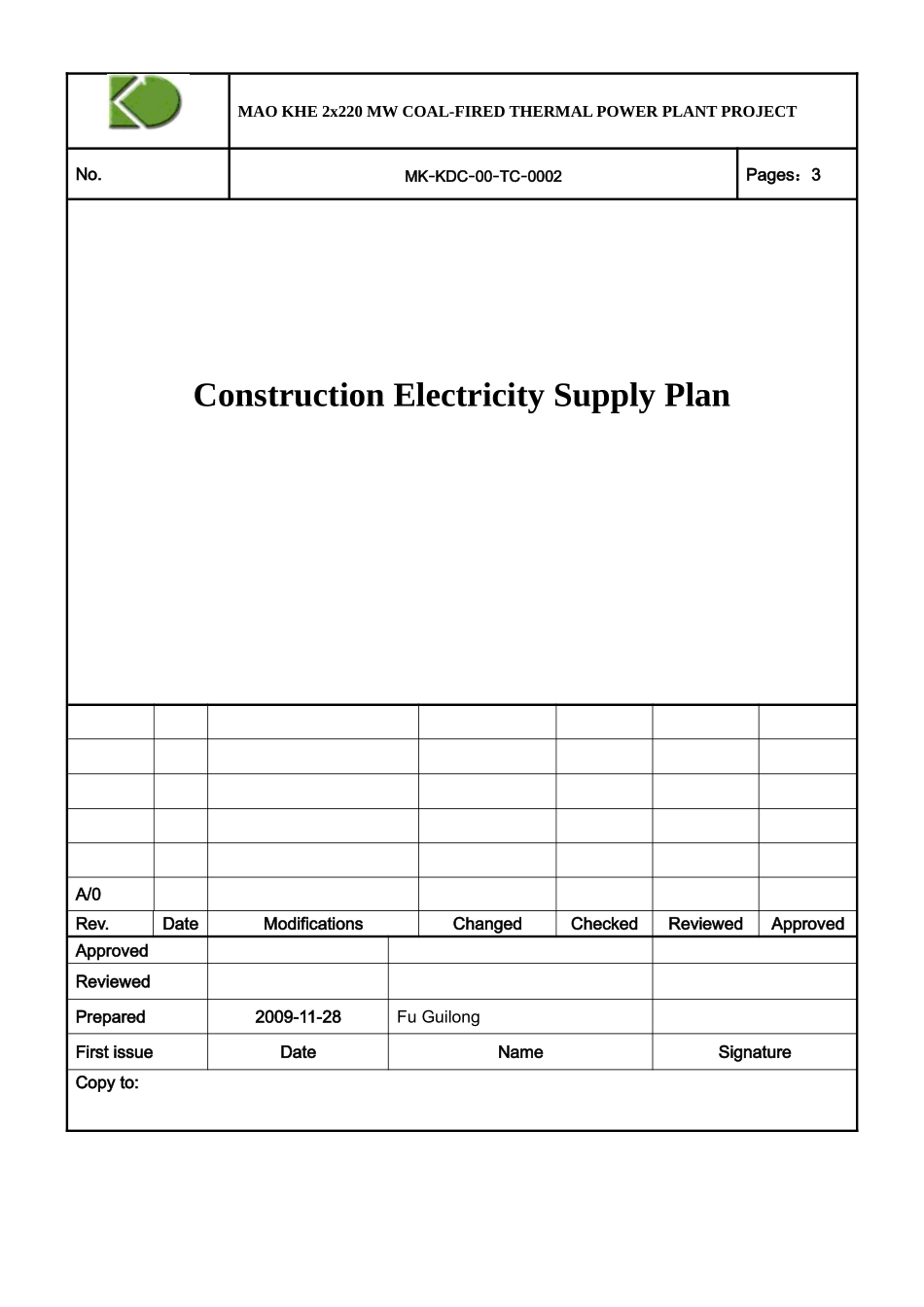

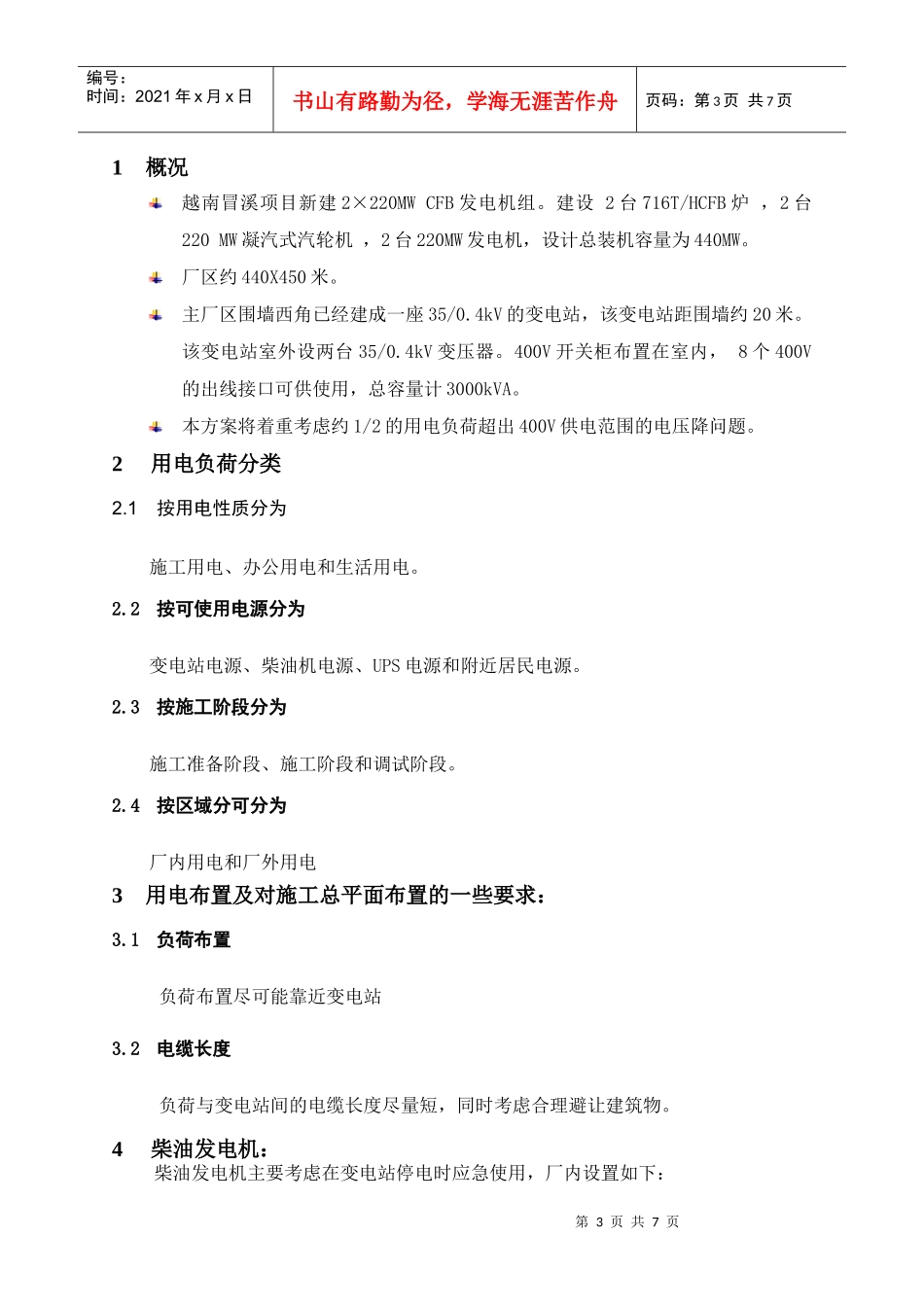

MAOKHE2x220MWCOAL-FIREDTHERMALPOWERPLANTPROJECTNo.MK-KDC-00-TC-0002Pages：3ConstructionElectricitySupplyPlanA/0Rev.DateModificationsChangedCheckedReviewedApprovedApprovedReviewedPrepared2009-11-28FuGuilongFirstissueDateNameSignatureCopyto:第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1概况越南冒溪项目新建2×220MWCFB发电机组。建设2台716T/HCFB炉，2台220MW凝汽式汽轮机，2台220MW发电机，设计总装机容量为440MW。厂区约440X450米。主厂区围墙西角已经建成一座35/0.4kV的变电站，该变电站距围墙约20米。该变电站室外设两台35/0.4kV变压器。400V开关柜布置在室内，8个400V的出线接口可供使用，总容量计3000kVA。本方案将着重考虑约1/2的用电负荷超出400V供电范围的电压降问题。2用电负荷分类2.1按用电性质分为施工用电、办公用电和生活用电。2.2按可使用电源分为变电站电源、柴油机电源、UPS电源和附近居民电源。2.3按施工阶段分为施工准备阶段、施工阶段和调试阶段。2.4按区域分可分为厂内用电和厂外用电3用电布置及对施工总平面布置的一些要求：3.1负荷布置负荷布置尽可能靠近变电站3.2电缆长度负荷与变电站间的电缆长度尽量短，同时考虑合理避让建筑物。4柴油发电机：柴油发电机主要考虑在变电站停电时应急使用，厂内设置如下：第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页1台200kW的柴油发电机用于搅拌站。2台100kW的柴油发电机作为现场应急使用。5厂外电源：5.1取水泵房、取水管线取水泵房拟布置1台150kW柴油发电机，取水管线布置1台150kW柴油发电机移动使用5.2输灰管线输灰布置1台100kW柴油发电机。5.3施工取水电源施工取水点在厂外距围墙西北角200米处，可从厂内就近配电箱内取电源。6办公电源方案6.1稳压电源：在集中办公区域拟设置三相交流变频稳压稳频电源，容量为200kVA。放置在集中办公区配电间内.6.2UPS电源：在配置稳压电源的基础上，对每台台式电脑配置250VA的UPS电源，保证办公电源的稳定。由于笔记本电脑自带UPS电源，所以不再另配。7各施工阶段施工电源策划7.1施工准备阶段勘测勘测点在厂内分散分布，点多面广，单台设备容量小，厂内施工电源环网尚未形成，因此，初勘电源采用柴油发电机，由施工单位自己解决。至于夜班值班照明第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页电源由施工单位自行联系附近居民解决。围墙施工围墙施工时，厂内施工电源环网尚未形成，且负荷小，战线长，不便布置电源，可由施工单位自行联系附近居民解决，或者采用手工搅拌方法,或者采用柴油发电机。临建办公室施工临建办公室建设时，厂内施工电源环网尚未形成，且负荷较小，虽然负荷较集中但距离变电站较远，不便接电源，可由施工单位自行联系附近居民解决。7.2施工阶段主体工程分包商将提供施工用电设计报凯迪审批，所有施工电源由施工单位负责，在凯迪指定的400V接口引接。服从凯迪和业主的统一管理。布置方式以批准的主体施工单位施工总平面布置为准。厂内用电根据施工总平面布置及临时设施布置情况，施工现场主要划分为九个主要用电区，为：输煤施工区(200kW)、冷却塔施工(500kW)区、水工施工区(300kW)、汽机施工区(500kW)、锅炉施工区(500kW)、炉后施工区(500kW)、组合场及设备堆放场用电区(300kW)、办公区(200kW)等。因为有大量负荷离已经建成的35/0.4kV变电站太远，因此要极其关注约1/2的用电负荷超出400V供电范围的电压降问题。例一，办公区，用电负荷200kW,从已经建成的35/0.4kV变电站的电缆到这里的长度大约900米，通常情况200kW的负荷所用电缆计算截面为200mm2,因此可选用3x185+1x95mm2的铜电缆.但是电压降却达到了11%.例二，汽机施工区，施工负荷500kW,从经建成的35/0.4kV变电站的电缆到这里的长度大约550米，通常情况500kW的负荷所用电缆计算截面为200mm2,因此可选用3x(3x185+1x95)mm2的铜电缆.但是电压降...
