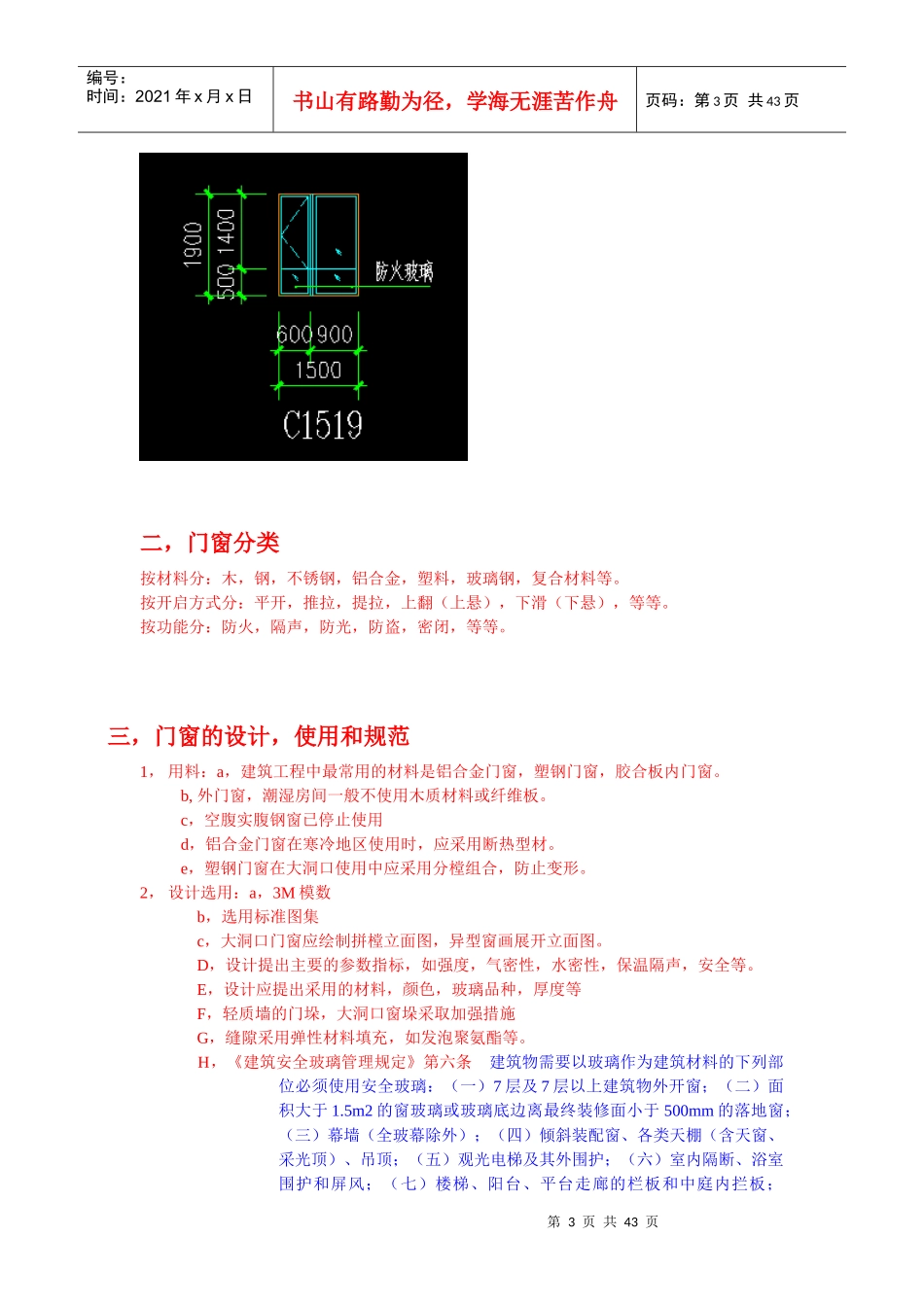

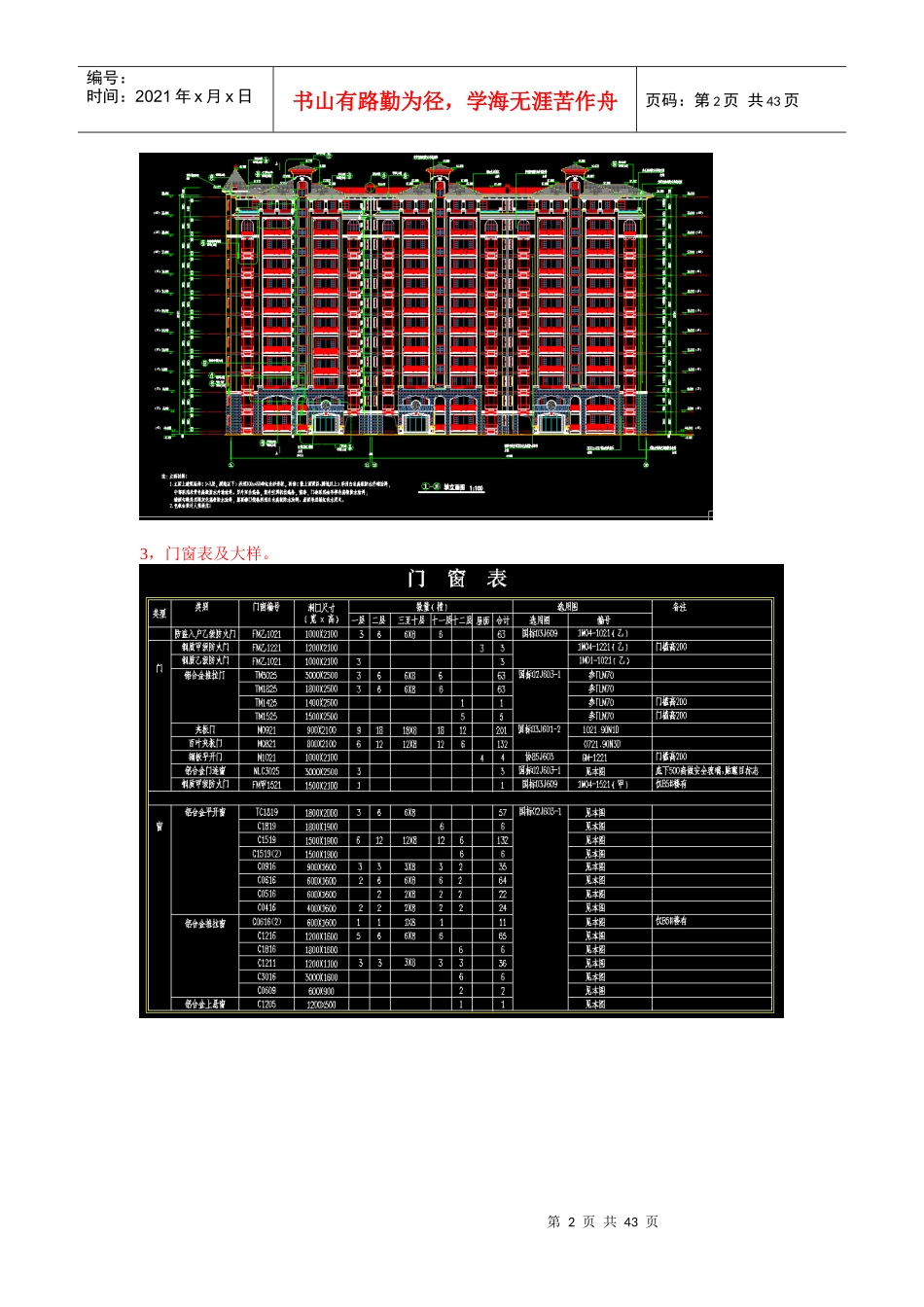

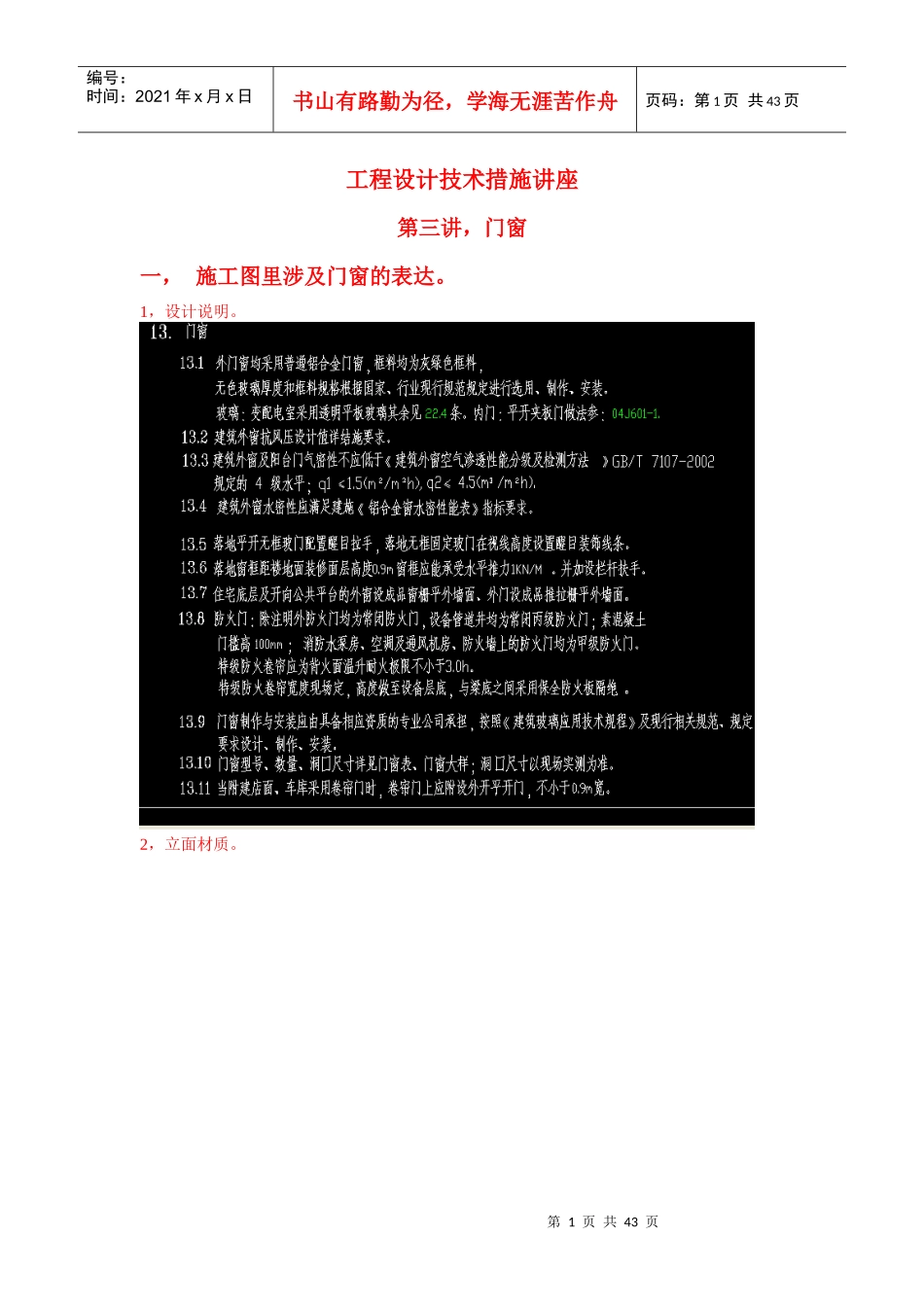

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页工程设计技术措施讲座第三讲，门窗一，施工图里涉及门窗的表达。1，设计说明。2，立面材质。第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页3，门窗表及大样。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页二，门窗分类按材料分：木，钢，不锈钢，铝合金，塑料，玻璃钢，复合材料等。按开启方式分：平开，推拉，提拉，上翻（上悬），下滑（下悬），等等。按功能分：防火，隔声，防光，防盗，密闭，等等。三，门窗的设计，使用和规范1，用料：a，建筑工程中最常用的材料是铝合金门窗，塑钢门窗，胶合板内门窗。b,外门窗，潮湿房间一般不使用木质材料或纤维板。c，空腹实腹钢窗已停止使用d，铝合金门窗在寒冷地区使用时，应采用断热型材。e，塑钢门窗在大洞口使用中应采用分樘组合，防止变形。2，设计选用：a，3M模数b，选用标准图集c，大洞口门窗应绘制拼樘立面图，异型窗画展开立面图。D，设计提出主要的参数指标，如强度，气密性，水密性，保温隔声，安全等。E，设计应提出采用的材料，颜色，玻璃品种，厚度等F，轻质墙的门垛，大洞口窗垛采取加强措施G，缝隙采用弹性材料填充，如发泡聚氨酯等。H，《建筑安全玻璃管理规定》第六条建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃：（一）7层及7层以上建筑物外开窗；（二）面积大于1.5m2的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗；（三）幕墙（全玻幕除外）；（四）倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；（五）观光电梯及其外围护；（六）室内隔断、浴室围护和屏风；（七）楼梯、阳台、平台走廊的栏板和中庭内拦板；第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页（八）用于承受行人行走的地面板；（九）水族馆和游泳池的观察窗、观察孔；（十）公共建筑物的出入口、门厅等部位；（十一）易遭受撞击、冲击而造成人体伤害的其他部位。3，门的开启方式及应用详技术措施10.3条。4，窗的开启方式及应用详技术措施10.4条。5，窗台详技术措施10.5条。6，擦窗详技术措施10.6条。7，采光顶详技术措施10.7条。8，玻璃详技术措施10.8条。9，窗的物理性能详技术措施10.9条。四，介绍常用门窗的基本知识和构造一），常用门窗1，类型第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页2，开启方式的选择第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页3，洞口的宽度模数---3M。单人，0921.二人，1521.小车，2724.根据实际洞口尺寸，h+0.2m，宽度+0.7m4，普通门A，门第7页共43页第6页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共43页第8页共43页第7页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共43页第9页共43页第8页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共43页第10页共43页第9页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共43页B夹板门第11页共43页第10页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共43页C镶板门第12页共43页第11页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共43页D拼板门E玻璃门，纱门第13页共43页第12页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共43页F弹簧门G第14页共43页第13页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共43页H推拉门第15页共43页第14页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共43页I折叠门第16页共43页第15页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共43页J升降门第17页共43页第...
