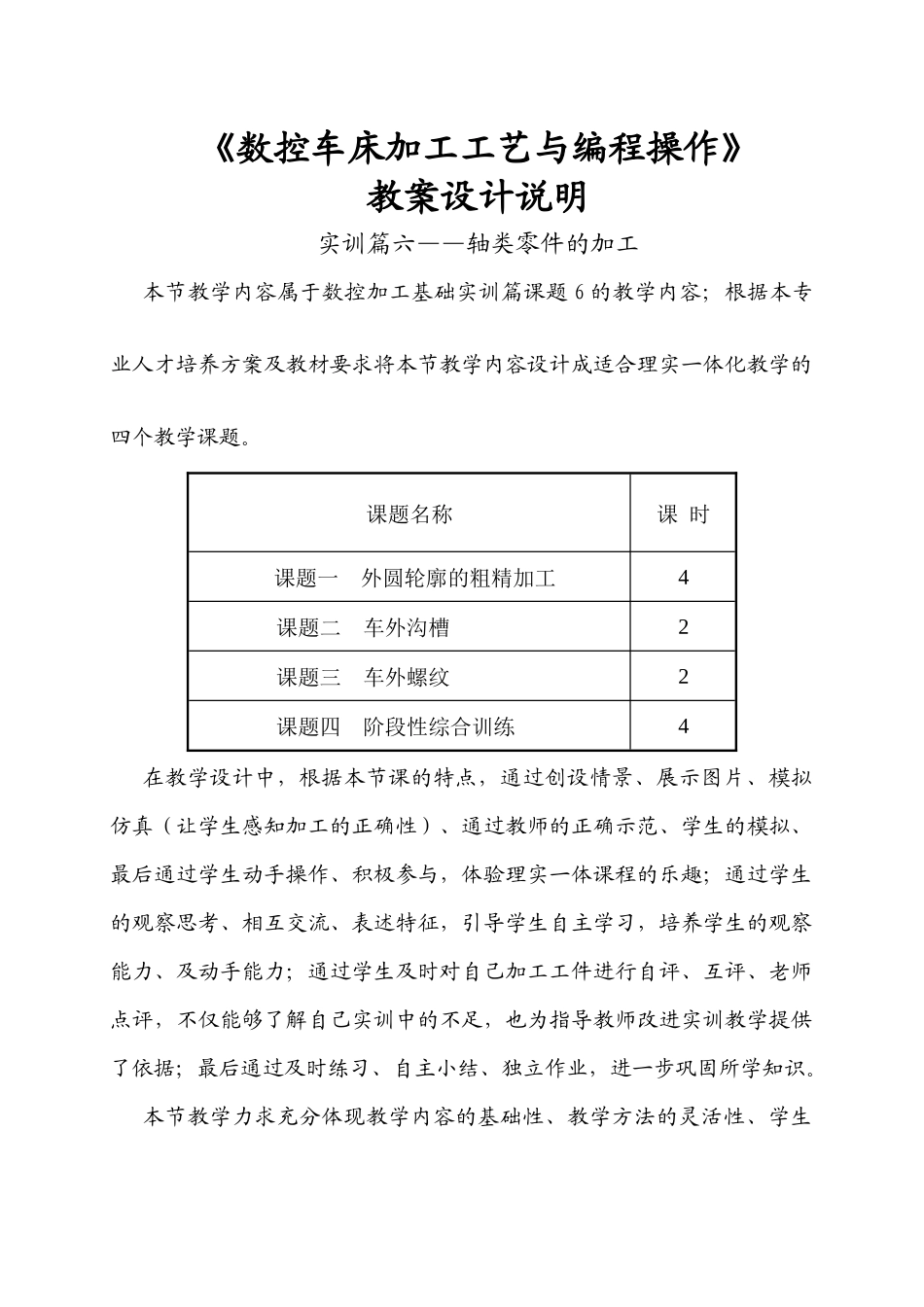

江苏省职业学校实习课程教师教案本（2010—2011学年第二学期）专业名称课程名称授课教师学校《数控车床加工工艺与编程操作》教案设计说明实训篇六——轴类零件的加工本节教学内容属于数控加工基础实训篇课题6的教学内容；根据本专业人才培养方案及教材要求将本节教学内容设计成适合理实一体化教学的四个教学课题。课题名称课时课题一外圆轮廓的粗精加工4课题二车外沟槽2课题三车外螺纹2课题四阶段性综合训练4在教学设计中，根据本节课的特点，通过创设情景、展示图片、模拟仿真（让学生感知加工的正确性）、通过教师的正确示范、学生的模拟、最后通过学生动手操作、积极参与，体验理实一体课程的乐趣；通过学生的观察思考、相互交流、表述特征，引导学生自主学习，培养学生的观察能力、及动手能力；通过学生及时对自己加工工件进行自评、互评、老师点评，不仅能够了解自己实训中的不足，也为指导教师改进实训教学提供了依据；最后通过及时练习、自主小结、独立作业，进一步巩固所学知识。本节教学力求充分体现教学内容的基础性、教学方法的灵活性、学生学习的主体性、教师教学的主导性，在学习活动中，学生主动参与、认真观察、比较思考、动手操作、合作交流、大胆表述，充分体现学生是学习的主人，教师是学习活动的组织者、引导者和合作者。第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页课题名称实训篇六——轴类零件加工课题序号课题1——轴外圆加工授课日期第12周2011年5月11日至2011年5月13日授课时数4授课班级10数控授课班级人数30教学目的与要求1、能根据零件图要求，合理选择进刀路线及切削用量；2、能根据零件图正确编制外圆、圆弧加工程序，并学会必要的尺寸计算；3、掌握车削外圆对刀、进刀方法；4、能正确的装夹毛坯、刀具。重点与难点1、合理的选择进刀路线；2、正确的装夹毛坯；3、刀具的选择；4、能对加工质量进行分析和处理。示范内容1、多媒体软件仿真示范；2、车床上的实际操作示范。巡回重点及注意事项1、教师巡视；（巡视学生操作的规范性、正确性）2、对于不正确的学生，教师进行个别指导。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页实习课题图或操作工序安排第6页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页实习课日安排（分课题操作教学安排）实习课题课题1——轴外圆加工授课日期年月日授课时数4教学目的与任务1、能根据零件图正确编制圆弧的加工程序，并学会必要的尺寸计算；2、能用合理的方法控制圆弧的尺寸精度。教学程序组织教学设备（材料准备）学生出勤情况文明生产指导备料φ45×70材料综合评价记录表进行点名班前教育讲解与示范工艺规程操作要领1、操作规范性讲解2、加工工艺的讲解1、对刀的示范2、质量控制的示范学生实习操作指导一、班前教育（提前2分钟）1、主要检查学生的工作服装、护目镜佩戴、女同学帽子佩戴等情况2、强调数控车床操作的规范性、安全性二、项目分析引入任务1、识读零件图（5分钟）教师简单介绍零件情况2、工艺分析（20分钟）注：（1）分小组讨论发放学习任务书（2）小组讨论过程中，学生填写学习任务书3、展示加工过程（8分钟）注：（1）教师用仿真软件进行加工模拟。（2）学生观察思考、感知正确的加工程序、加工过程。三、教师演示、学生模仿1、教师上机床进行加工演示（10分钟）注：教师正确示范、学生现场获取信息、强调加工注意事项并强化安全操作意识。2、学生模仿老师加工（15分钟）第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页巡回指导四、学生实操训练、巡回指导（90分钟）1、教师巡视2、教师进行个别指导意图：1、通过完成训练项目，让学生“会”加工轴的外圆；从而提高学生的岗位技能；2、让学生在操作训练中获得成功的喜悦。结束指导五、自评、互评、交流讨论、分析总结（20分钟）注：1、教师发放自评、互评表；2、学生进行自评、互评、讨论、提出困惑并填写自评、互评表；3、教师:启发、提示、点评。布置作...
