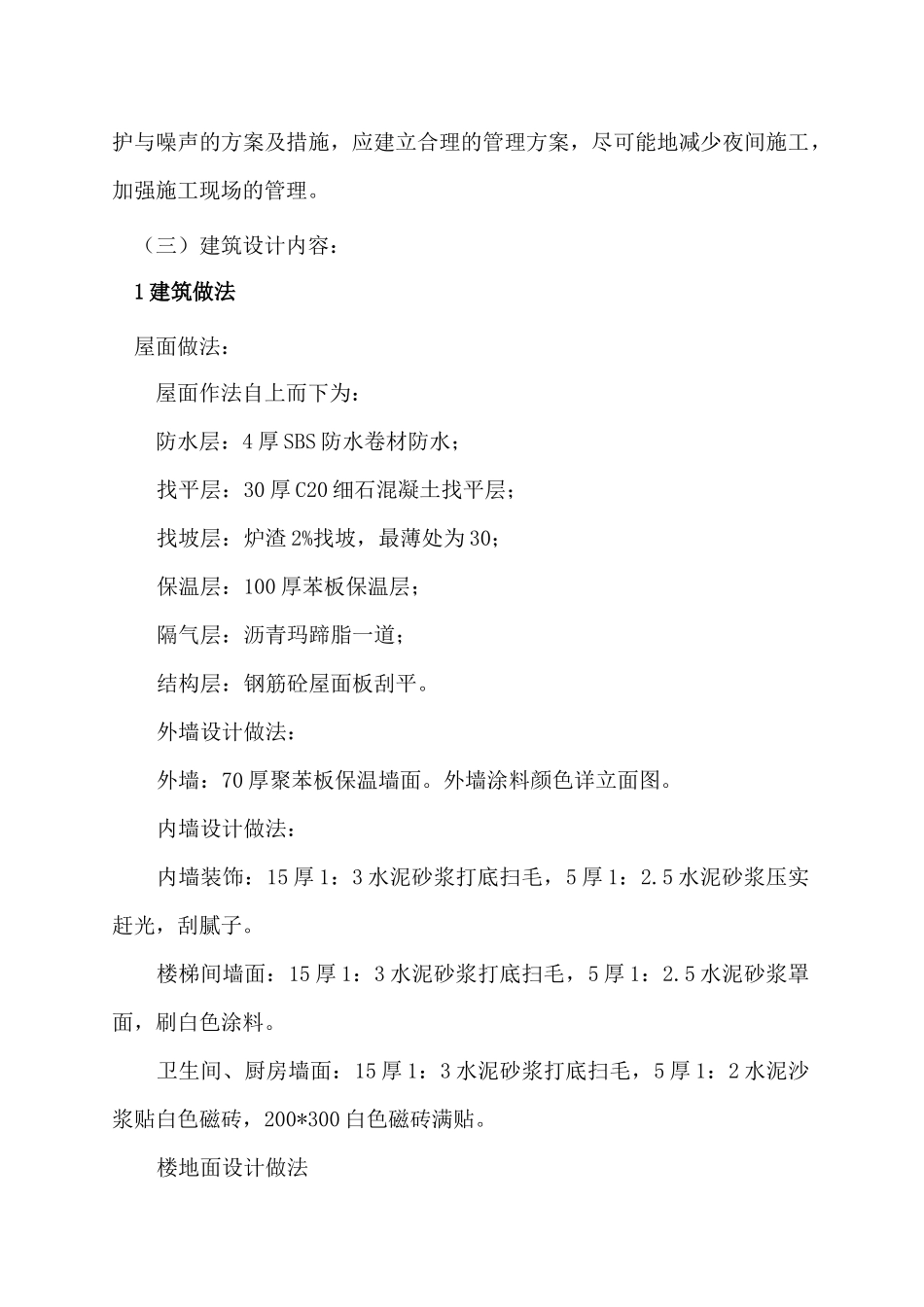

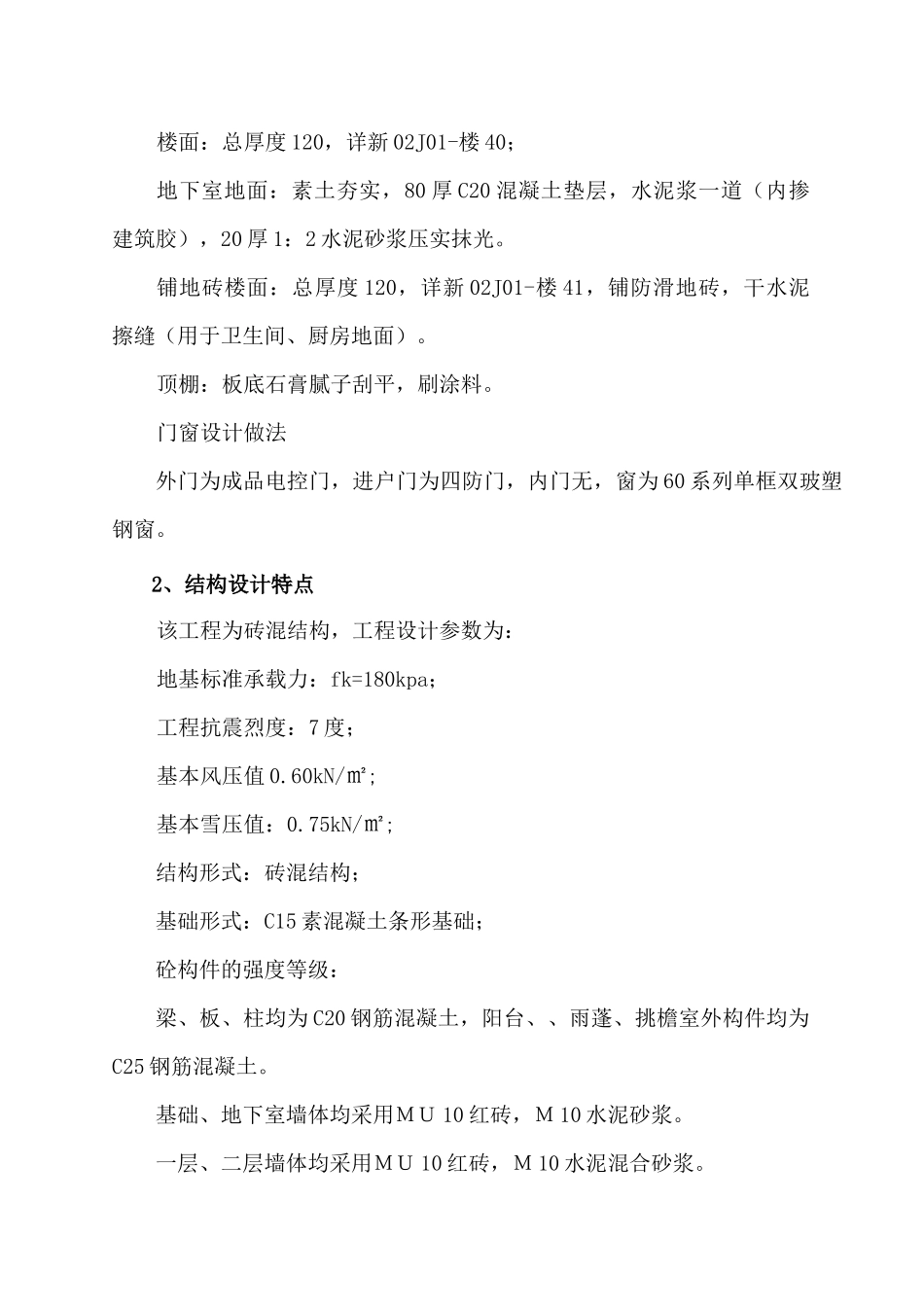

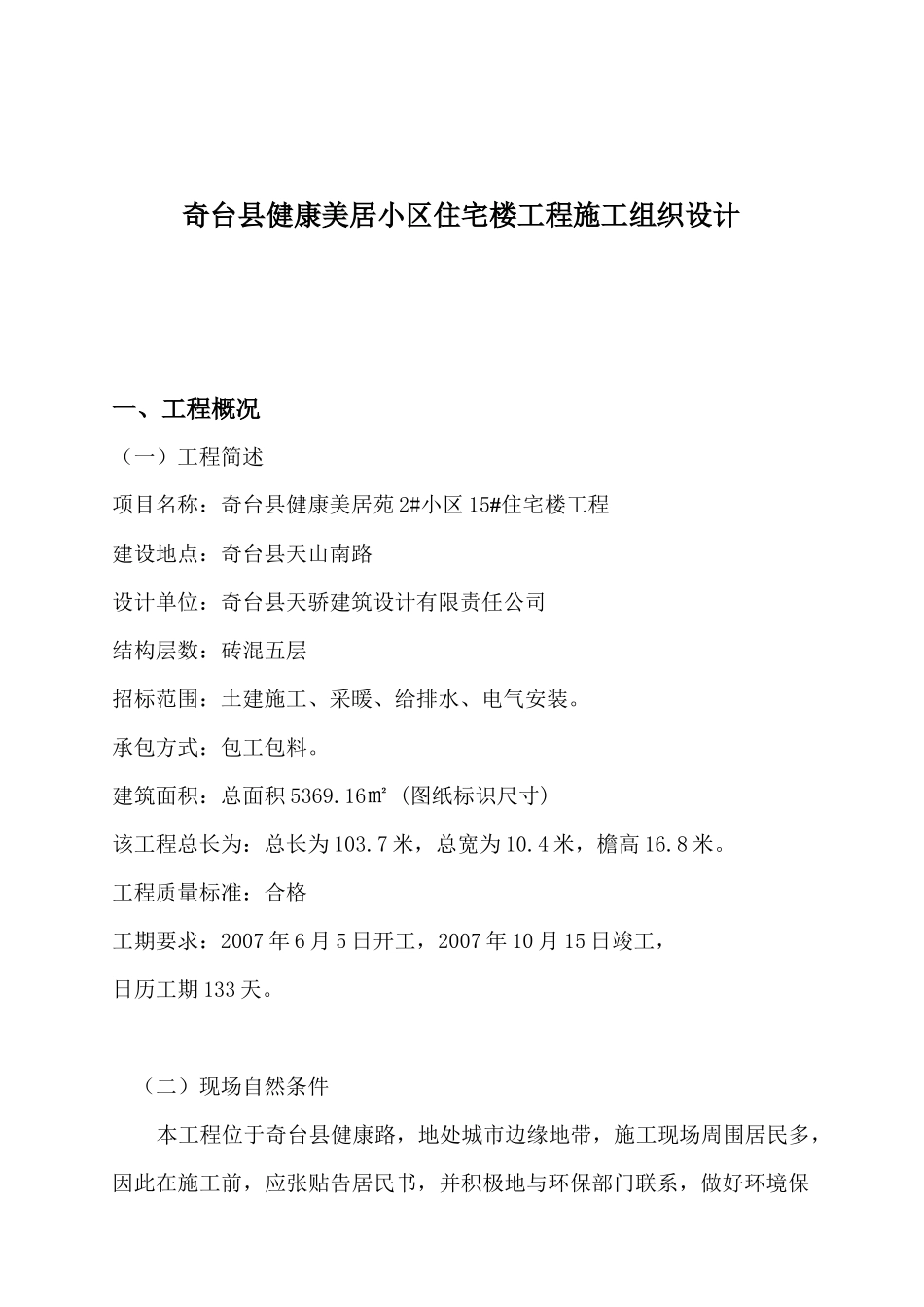

奇台县健康美居小区住宅楼工程施工组织设计一、工程概况（一）工程简述项目名称：奇台县健康美居苑2#小区15#住宅楼工程建设地点：奇台县天山南路设计单位：奇台县天骄建筑设计有限责任公司结构层数：砖混五层招标范围：土建施工、采暖、给排水、电气安装。承包方式：包工包料。建筑面积：总面积5369.16㎡(图纸标识尺寸)该工程总长为：总长为103.7米，总宽为10.4米，檐高16.8米。工程质量标准：合格工期要求：2007年6月5日开工，2007年10月15日竣工，日历工期133天。（二）现场自然条件本工程位于奇台县健康路，地处城市边缘地带，施工现场周围居民多，因此在施工前，应张贴告居民书，并积极地与环保部门联系，做好环境保护与噪声的方案及措施，应建立合理的管理方案，尽可能地减少夜间施工，加强施工现场的管理。（三）建筑设计内容：1建筑做法屋面做法：屋面作法自上而下为：防水层：4厚SBS防水卷材防水；找平层：30厚C20细石混凝土找平层；找坡层：炉渣2%找坡，最薄处为30；保温层：100厚苯板保温层；隔气层：沥青玛蹄脂一道；结构层：钢筋砼屋面板刮平。外墙设计做法：外墙：70厚聚苯板保温墙面。外墙涂料颜色详立面图。内墙设计做法：内墙装饰：15厚1：3水泥砂浆打底扫毛，5厚1：2.5水泥砂浆压实赶光，刮腻子。楼梯间墙面：15厚1：3水泥砂浆打底扫毛，5厚1：2.5水泥砂浆罩面，刷白色涂料。卫生间、厨房墙面：15厚1：3水泥砂浆打底扫毛，5厚1：2水泥沙浆贴白色磁砖，200*300白色磁砖满贴。楼地面设计做法楼面：总厚度120，详新02J01-楼40；地下室地面：素土夯实，80厚C20混凝土垫层，水泥浆一道（内掺建筑胶），20厚1：2水泥砂浆压实抹光。铺地砖楼面：总厚度120，详新02J01-楼41，铺防滑地砖，干水泥擦缝（用于卫生间、厨房地面）。顶棚：板底石膏腻子刮平，刷涂料。门窗设计做法外门为成品电控门，进户门为四防门，内门无，窗为60系列单框双玻塑钢窗。2、结构设计特点该工程为砖混结构，工程设计参数为：地基标准承载力：fk=180kpa；工程抗震烈度：7度；基本风压值0.60kN/㎡;基本雪压值：0.75kN/㎡;结构形式：砖混结构；基础形式：C15素混凝土条形基础；砼构件的强度等级：梁、板、柱均为C20钢筋混凝土，阳台、、雨蓬、挑檐室外构件均为C25钢筋混凝土。基础、地下室墙体均采用ＭＵ10红砖，Ｍ10水泥砂浆。一层、二层墙体均采用ＭＵ10红砖，Ｍ10水泥混合砂浆。三层墙体采用ＭＵ10红砖，Ｍ7.5水泥混合砂浆、四层、五层墙体采用ＭＵ10红砖，Ｍ5水泥混合砂浆。本工程所用钢筋类别：HPB235级HRB335级CRB550级。特殊部位的抗震要求作法均按02G02结构标准设计图集要求施工；通窗下按02G02图集要求设抗震构造柱，并加2φ6水平拉筋。3、设备安装、材料说明地板采暖：设计依据：采暖通风与空气调节设计规范（采暖部分）（ＧＢＪ19-87）；低温热水地板辐射供暖应用技术规程（ＸＪＪ006-2001）；ＧＢ50242-2002建筑给水排水及采暖工程施工验收规范；03Ｋ404低温热水地板辐射供暖系统施工安装；热媒供水温度50℃，回水40℃，供回水温差△ｔ＝10℃；地板采暖的要求。设计参数：采暖室外计算温度-25℃。采暖室内计算温度：客厅、厨房为16℃-18℃，卧室18℃-20℃；地板辐射采暖设计参数：供水温度：55℃±5℃；回水温度45±5℃；供、回水温度差不大于等于10℃；工作压力不大于等于0.6MPa。地板表面平均温度：24±2℃。设计说明：地板辐射采暖中热盘管全用按使用条件，4级选用的ＰＥＸ交联聚乙烯管材，使用寿命50年，外径20，内径16，壁厚δ＝2㎜。地下室主管及采暖立管采用镀锌钢管，DN<80丝接其余焊接。地板辐射采暖地面构造做法详91ＳＢ-Ｘ1ＣＮ1-9ＣＮ24页《低温热水地板辐射采暖设计及安装说明》。地面应在沿墙、过门及图中所注的地方加设膨胀缝，当地板采暖面积大于30平方米时应设中间膨胀缝，当地暖管穿越膨胀缝及墙体时，集水器、分水器与地暖管连接时，均应设柔性套管。土建施工应在卫生间过门处设高≥70㎜，宽≥120㎜的滞水台，并按土建设计标准做好防水层。采暖系统投入使用前，供、回水管及地暖管，以系统静压0.8Mpa的压力和工作流量进行冲洗,直至排出水不含泥砂,铁屑及悬浮杂质,且...
