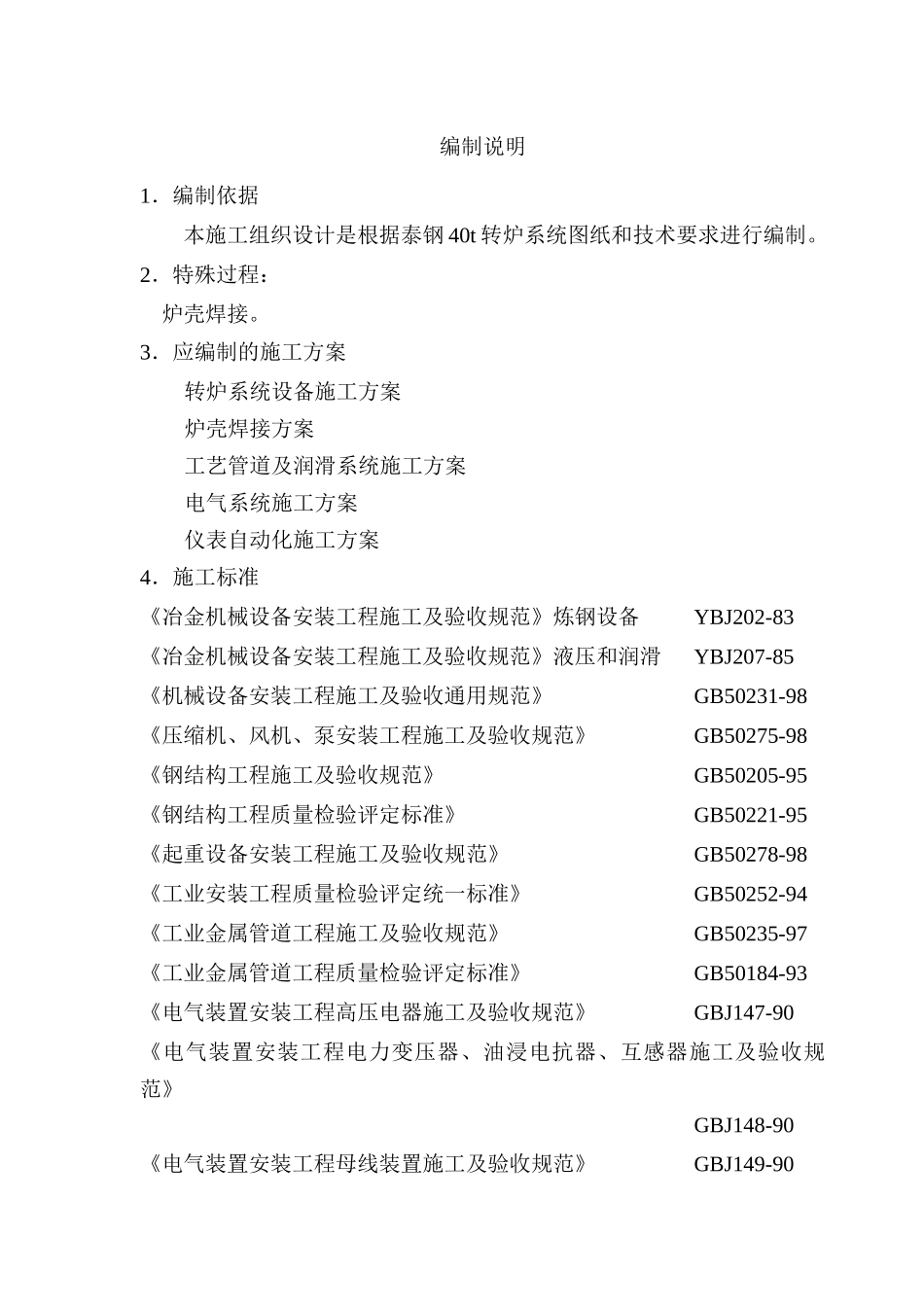

山东泰山钢铁总公司40t转炉系统工程施工组织设计批准：审核：杜立春编制：马秀生杨爱荣梁新平王宏中国二十二冶机电公司2001年5月编制说明1．编制依据本施工组织设计是根据泰钢40t转炉系统图纸和技术要求进行编制。2．特殊过程：炉壳焊接。3．应编制的施工方案转炉系统设备施工方案炉壳焊接方案工艺管道及润滑系统施工方案电气系统施工方案仪表自动化施工方案4．施工标准《冶金机械设备安装工程施工及验收规范》炼钢设备YBJ202-83《冶金机械设备安装工程施工及验收规范》液压和润滑YBJ207-85《机械设备安装工程施工及验收通用规范》GB50231-98《压缩机、风机、泵安装工程施工及验收规范》GB50275-98《钢结构工程施工及验收规范》GB50205-95《钢结构工程质量检验评定标准》GB50221-95《起重设备安装工程施工及验收规范》GB50278-98《工业安装工程质量检验评定统一标准》GB50252-94《工业金属管道工程施工及验收规范》GB50235-97《工业金属管道工程质量检验评定标准》GB50184-93《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程旋转电机施工及验收规范》GB50170-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程蓄电池施工及验收规范》GB50172-92《电气装置安装工程施工及验收规范》中第6.7.13.14篇GBJ232-82《冶金电气设备安装工程施工及验收规范》GBJ217-89《建设工程施工现场供用电安全规范》GB50194-93《电气装置安装工程电气设备交接试验标准》GB50150-91《工业自动化仪表工程施工及验收规范》GBJ93-86《自动化仪表工程质量检验评定标准》GBJ131-905．分工情况机械设备和工艺管道由二分公司承担；电气部分由六分公司承担；仪表自控由八分公司承担；电气调试由九分公司承担。目录第一部分工程概况..........................................................................1第二部分主要施工方法..................................................................1一、转炉安装....................................................................................1二、OG除尘系统安装.....................................................................4三、转炉供氧系统安装....................................................................7四、管道安装....................................................................................9五、稀油管道施工..........................................................................13六、电气系统施工..........................................................................16七、自动化仪表系统施工..............................................................23第三部分质量保证措施................................................................29第四部分安全保证措施................................................................31第五部分施工机具........................................................................35第六部分劳力计划........................................................................35第七部分施工网络计划................................................................36第一部分工程概况本工程为山东泰山钢铁总公司40t转炉系统工程，工程内容包括转炉系统及附属设备安装，工艺管道及润滑系统制作安装及试验，电气、仪表自动化系统安装调试。第二部分主要施工方法一、转炉安装1.安装工艺流程图2.主要工序说明：(1)基础验收：在安装开始前应进行土建和机械安装专业之间的中间交接,土建单位应提交如下资料：A.基础强度试验报告；B.基础外形各部尺寸检查资料；C.基础沉降观测记录；D.基础底座基准点、标高基准点...
