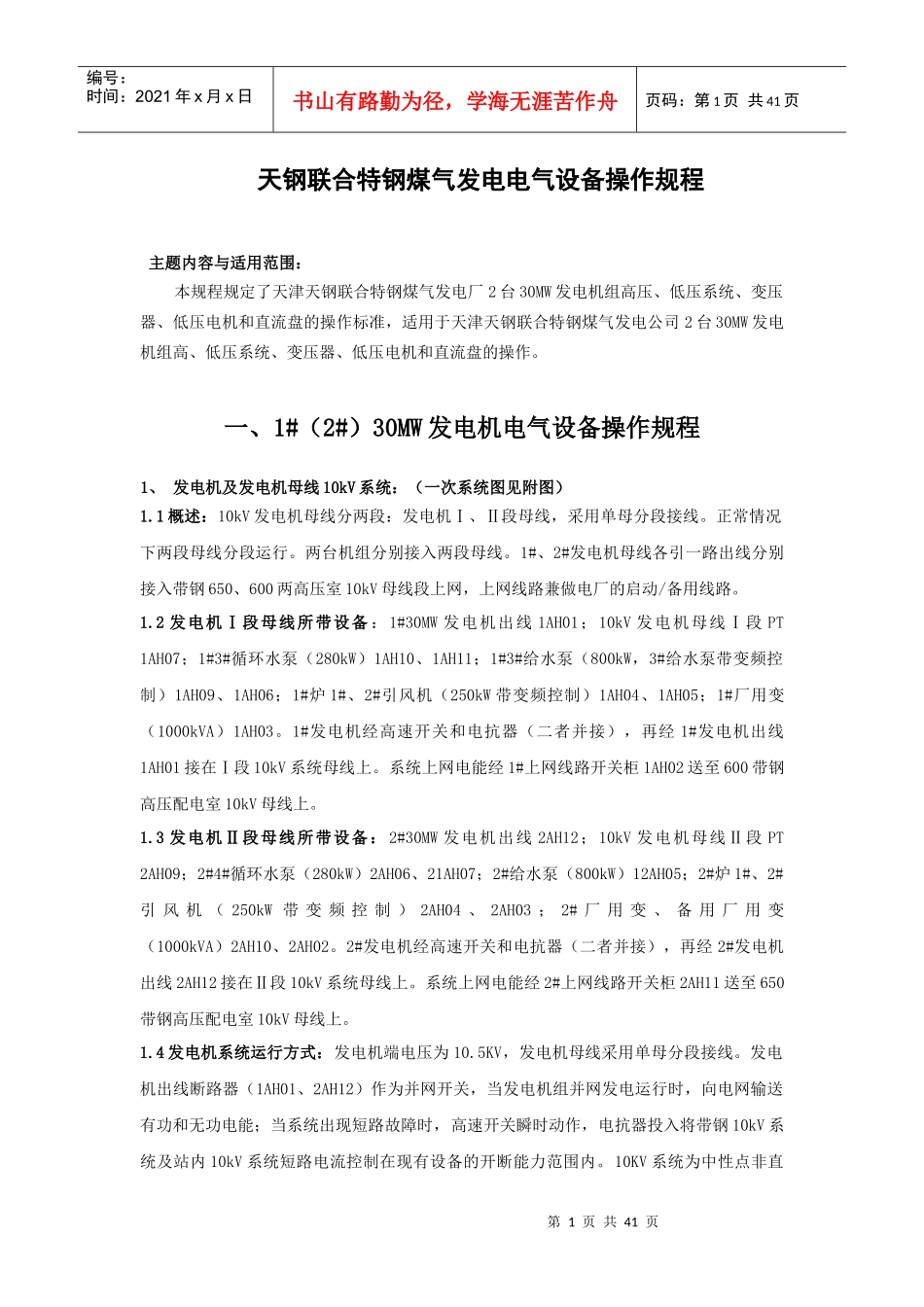

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页天钢联合特钢煤气发电电气设备操作规程主题内容与适用范围：本规程规定了天津天钢联合特钢煤气发电厂2台30MW发电机组高压、低压系统、变压器、低压电机和直流盘的操作标准，适用于天津天钢联合特钢煤气发电公司2台30MW发电机组高、低压系统、变压器、低压电机和直流盘的操作。一、1#（2#）30MW发电机电气设备操作规程1、发电机及发电机母线10kV系统：（一次系统图见附图）1.1概述：10kV发电机母线分两段：发电机Ⅰ、Ⅱ段母线，采用单母分段接线。正常情况下两段母线分段运行。两台机组分别接入两段母线。1#、2#发电机母线各引一路出线分别接入带钢650、600两高压室10kV母线段上网，上网线路兼做电厂的启动/备用线路。1.2发电机Ⅰ段母线所带设备：1#30MW发电机出线1AH01；10kV发电机母线Ⅰ段PT1AH07；1#3#循环水泵（280kW）1AH10、1AH11；1#3#给水泵（800kW，3#给水泵带变频控制）1AH09、1AH06；1#炉1#、2#引风机（250kW带变频控制）1AH04、1AH05；1#厂用变（1000kVA）1AH03。1#发电机经高速开关和电抗器（二者并接），再经1#发电机出线1AH01接在Ⅰ段10kV系统母线上。系统上网电能经1#上网线路开关柜1AH02送至600带钢高压配电室10kV母线上。1.3发电机Ⅱ段母线所带设备：2#30MW发电机出线2AH12；10kV发电机母线Ⅱ段PT2AH09；2#4#循环水泵（280kW）2AH06、21AH07；2#给水泵（800kW）12AH05；2#炉1#、2#引风机（250kW带变频控制）2AH04、2AH03；2#厂用变、备用厂用变（1000kVA）2AH10、2AH02。2#发电机经高速开关和电抗器（二者并接），再经2#发电机出线2AH12接在Ⅱ段10kV系统母线上。系统上网电能经2#上网线路开关柜2AH11送至650带钢高压配电室10kV母线上。1.4发电机系统运行方式：发电机端电压为10.5KV，发电机母线采用单母分段接线。发电机出线断路器（1AH01、2AH12）作为并网开关，当发电机组并网发电运行时，向电网输送有功和无功电能；当系统出现短路故障时，高速开关瞬时动作，电抗器投入将带钢10kV系统及站内10kV系统短路电流控制在现有设备的开断能力范围内。10KV系统为中性点非直第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页接接地系统，与并网的10KV系统中性点接地方式一致，发电机中性点采用中性点不接地方式。所有保护装置由北京紫光成套供货，综保带防跳回路，断路器本身不带防跳。2发电机同期并网点的设置：2.1.本发电机系统并网点有四个，分别是同期点1：1#发电机出线1AH01断路器；同期点2：2#发电机出线2AH12断路器；同期点3：1#上网线路开关柜1AH02断路器；同期点4：2#上网线路开关柜2AH11断路器。2.2正常情况下，发电机并网可选择采用手动准同期和自动准同期并网方式，同期并网点为同期点1：1#发电机出线断路器（1AH01）；同期点2：2#发电机出线断路器（2AH12）；作为1#发电机、2#发电机同期并网点。同期点3（1#上网线路开关柜1AH02断路器）、同期点4（2#上网线路开关柜2AH11断路器）作为1#发电机、2#发电机系统的启动电源和发电机并网后的电能上网回路。3后台监控信号：3.1高压柜内各元件状态信号、各变压器信号均应接入微机综合保护继电器，并经微机综合保护继电器把各种信息通过网络送向微机监控后台。3.2高压柜内各元件状态信号：断路器位置状态、手车位置状态、接地开关位置状态、就地/远方选择开关位置状态、弹簧储能信号。4高压系统运行方式：4.1当发电机检修或故障时，相应发电机出线断路器（1AH01或2AH12）处于“分断状态”。4.2当发电机向电网输出电能时，1#上网线路开关柜1AH02断路器、2#上网线路开关柜2AH11断路器处于合闸状态。4.3发电机正常解列点为1#发电机出线断路器（1AH01）、2#发电机出线断路器（2AH12），事故解列点为1#上网线路开关柜断路器（1AH02）、2#上网线路开关柜断路器（2AH11）及带钢650、600联络断路器柜断路器。5送电前的准备工作：5.1对有关人员安全教育，劳保穿戴要齐全，安全器械要齐备，防止人身和设备事故的发生，确保安全送电；5.2送电前组织有关人员对电气系统做全面检查，保证各种...
