地下室人防施工施工组织方案(DOC27页)VIP专享VIP免费

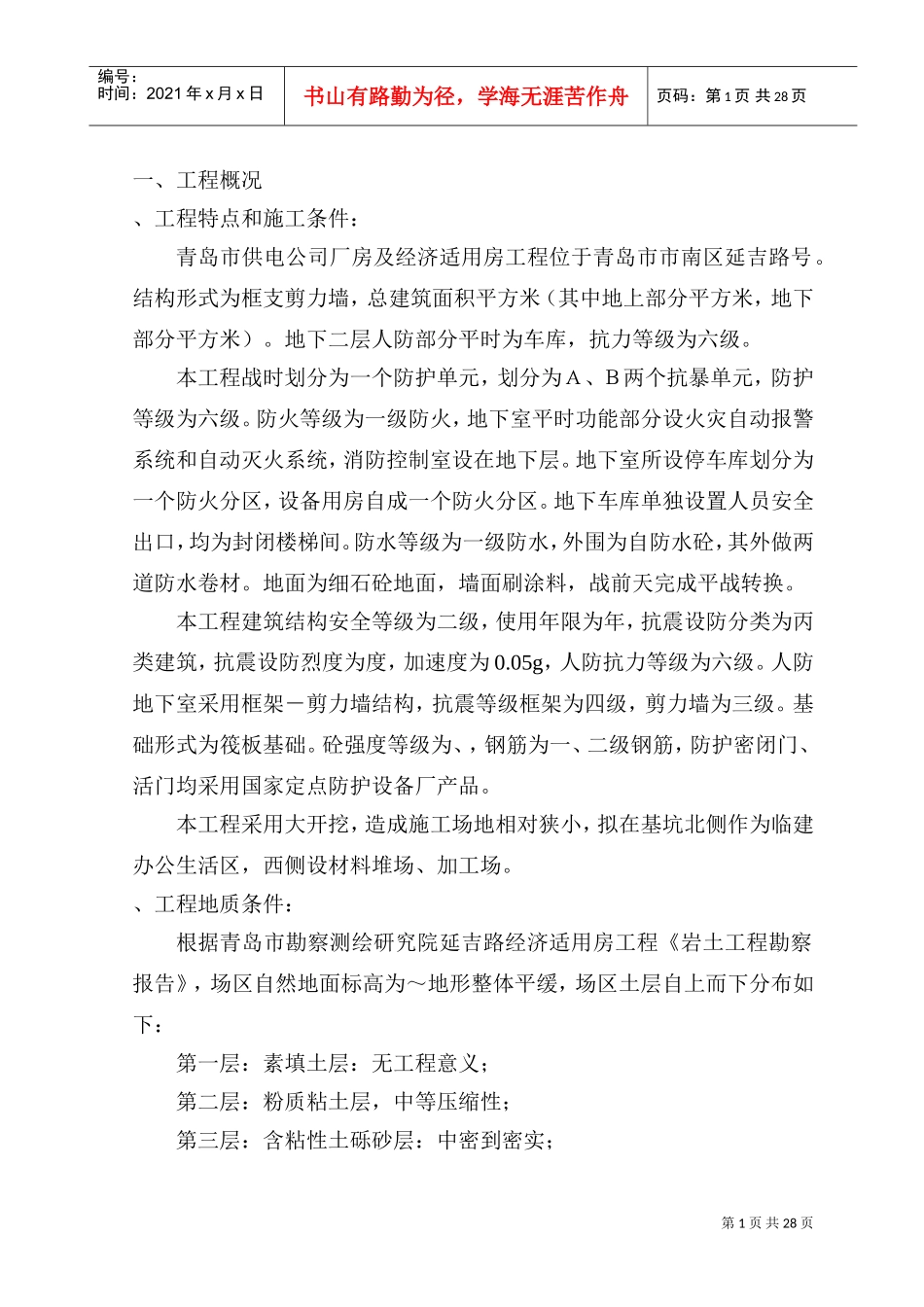

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页一、工程概况、工程特点和施工条件：青岛市供电公司厂房及经济适用房工程位于青岛市市南区延吉路号。结构形式为框支剪力墙，总建筑面积平方米（其中地上部分平方米，地下部分平方米）。地下二层人防部分平时为车库，抗力等级为六级。本工程战时划分为一个防护单元，划分为Ａ、Ｂ两个抗暴单元，防护等级为六级。防火等级为一级防火，地下室平时功能部分设火灾自动报警系统和自动灭火系统，消防控制室设在地下层。地下室所设停车库划分为一个防火分区，设备用房自成一个防火分区。地下车库单独设置人员安全出口，均为封闭楼梯间。防水等级为一级防水，外围为自防水砼，其外做两道防水卷材。地面为细石砼地面，墙面刷涂料，战前天完成平战转换。本工程建筑结构安全等级为二级，使用年限为年，抗震设防分类为丙类建筑，抗震设防烈度为度，加速度为0.05g，人防抗力等级为六级。人防地下室采用框架－剪力墙结构，抗震等级框架为四级，剪力墙为三级。基础形式为筏板基础。砼强度等级为、，钢筋为一、二级钢筋，防护密闭门、活门均采用国家定点防护设备厂产品。本工程采用大开挖，造成施工场地相对狭小，拟在基坑北侧作为临建办公生活区，西侧设材料堆场、加工场。、工程地质条件：根据青岛市勘察测绘研究院延吉路经济适用房工程《岩土工程勘察报告》，场区自然地面标高为～地形整体平缓，场区土层自上而下分布如下：第一层：素填土层：无工程意义；第二层：粉质粘土层，中等压缩性；第三层：含粘性土砾砂层：中密到密实；第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页第四层：强风化花岗岩，；第五层：煌斑岩强风化带，；第六层：中风化花岗岩，。人防地下室部分筏板持力层选用强风化花岗岩或煌斑岩强风化带为持力层，承载力特征值按计算。根据地质勘察报告提供的数据：地下水水位埋深为～.50m，绝对标高～.30m，水位季节变化幅度约1.0m，对砼结构无腐蚀性，对钢筋有弱腐蚀性，对钢结构具有弱腐蚀性。二、施工部署、分部分项工程施工顺序：基坑土方开挖→基坑边坡支护→基坑清土、明沟、集水坑、岩石锚杆→垫层砼浇筑→防水层→防水保护层→基础底板钢筋→吊模→浇筑基础底板混凝土→地下室墙柱、顶板等结构施工→回填土。三、主要分部分项施工方案、土方工程：本工程的土方机械开挖、基坑边坡支护由专业队伍银海工程建设中心施工。土方开挖：1.1.1土方开挖分两步进行：第一步由机械开挖，土方用车辆外运，机械开挖不能破坏原土层结构，考虑本工程基础由独立柱基受力，基底标高（基底标高即垫层底标高）以上100mm以上的土方机械开挖。第二步由人工开挖，基底标高以上100mm的土方采用人工倒运，车辆外运。1.1.2土方机械开挖根据现场实际条件及工程施工需要，分以下三次开挖：首先整个场地挖深～米，然后将人防部分挖至设计标高，最后将其它地下室部分挖至设计标高，总顺序自西向东。第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页1.1.3人工土方开挖：基础底板土方要求清至垫层底，平整夯实。1.1.4机械挖土时由土方公司技术人员及我方测量放线人员跟班配合施工，基底预留土层厚度应该严格控制，另在挖土时，提前放出集水坑、电梯井位置控制线，便于机械施工，在开挖后的预留土层内每隔3m左右打入50cm长的钢筋控制桩，在钢筋上抄好标高，机械挖土根据抄好的标高线进行控制标高。1.1.5在第一层土挖出以后，支护单位进场施工。在施工过程中，土方、支护、总包单位需紧密配合，交错施工，确保工程质量和进度。支护的具体范围和方式参考施工方案根据现场实际情况确定。基坑排水：土方开挖过程中由土方施工专业队伍进行排水，基础施工时，由总包单位采用明沟、盲沟、集水井相结合的方式进行排水。1.2.1基坑开挖后，在基坑四周留设400mm深～500mm宽的明沟作为排水沟，排水沟如果破坏基坑的支护，则在排水沟外侧砌筑二到三皮粘土实心砖，防止边坡流沙引起支护的稳定性。在排水沟的沟线上每隔30m设置一个φ1200mm集水井，集水井的...
