啤酒灌装生产线控制系统设计VIP专享VIP免费

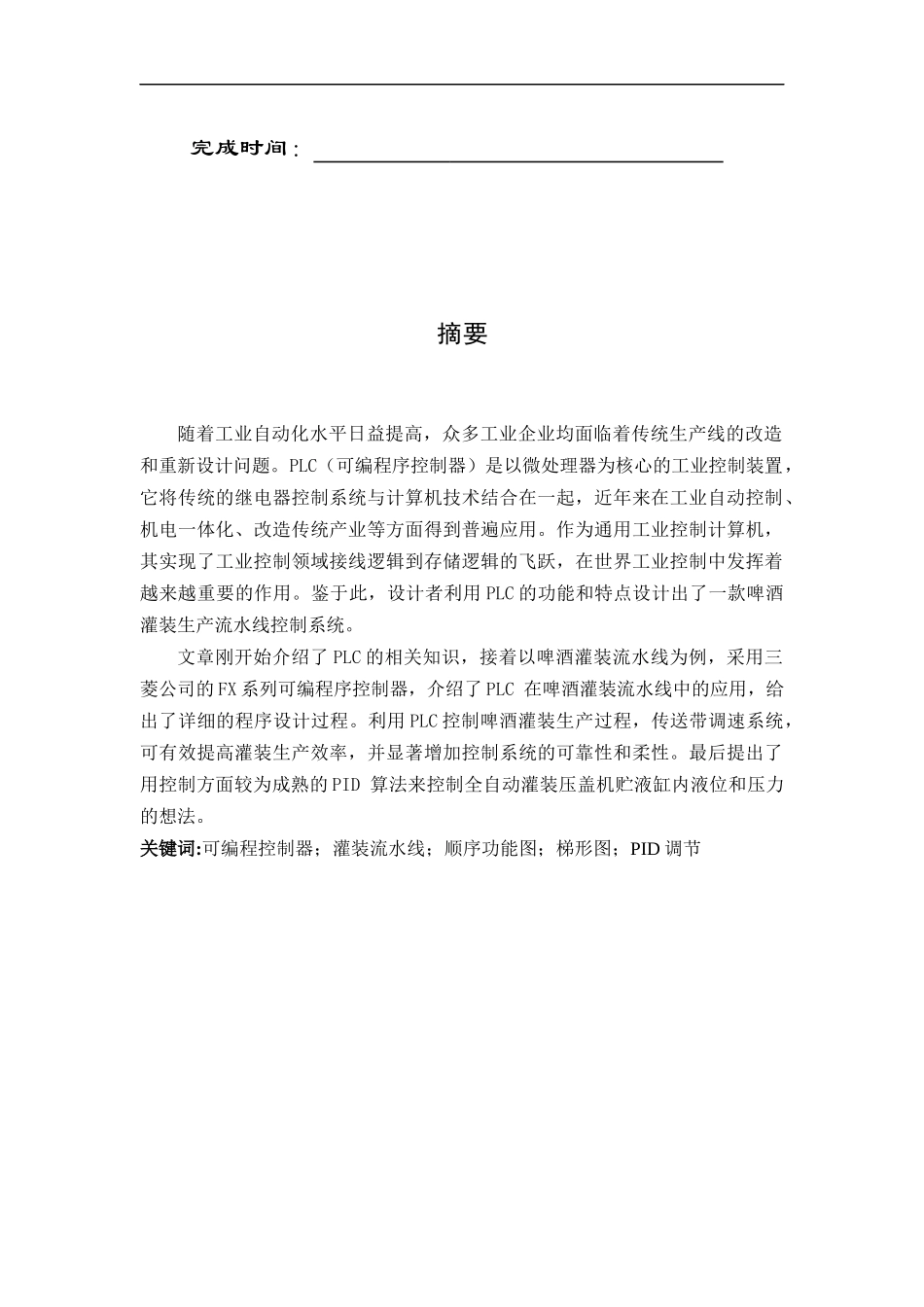

毕业设计[论文]题目：学院：专业：姓名：学号：指导老师：完成时间：摘要随着工业自动化水平日益提高，众多工业企业均面临着传统生产线的改造和重新设计问题。PLC（可编程序控制器）是以微处理器为核心的工业控制装置，它将传统的继电器控制系统与计算机技术结合在一起，近年来在工业自动控制、机电一体化、改造传统产业等方面得到普遍应用。作为通用工业控制计算机，其实现了工业控制领域接线逻辑到存储逻辑的飞跃，在世界工业控制中发挥着越来越重要的作用。鉴于此，设计者利用PLC的功能和特点设计出了一款啤酒灌装生产流水线控制系统。文章刚开始介绍了PLC的相关知识，接着以啤酒灌装流水线为例，采用三菱公司的FX系列可编程序控制器，介绍了PLC在啤酒灌装流水线中的应用，给出了详细的程序设计过程。利用PLC控制啤酒灌装生产过程，传送带调速系统，可有效提高灌装生产效率，并显著增加控制系统的可靠性和柔性。最后提出了用控制方面较为成熟的PID算法来控制全自动灌装压盖机贮液缸内液位和压力的想法。关键词:可编程控制器；灌装流水线；顺序功能图；梯形图；PID调节AbstractWiththeincreasinglevelofindustrialautomation,manyindustrialenterprisesarefacedwiththetransformationoftraditionalproductionlineandre-designproblem.PLC(programmablelogiccontroller)isamicroprocessorasthecoreofindustrialcontroldevices,itwillrelaythetraditionalcontrolsystemcombinedwithcomputertechnologyinrecentyearsinindustrialautomation,mechanicalandelectricalintegration,thetransformationoftraditionalindustriessuchasgenerallyapplied.Asageneral-purposeindustrialcontrolcomputer,therealizationofindustrialcontrolwiringlogicalleapinlogictostorage,industrialcontrolintheworldisplayinganincreasinglyimportantrole.Inviewofthis,thedesignersoftheuseofPLCfunctionsandfeaturesdesignedabeveragefillingproductionlinecontrolsystem.ThearticleintroducedthePLCbeginningoftherelevantknowledge,andthentodrinkbottlinglineasanexample,theuseofMitsubishiFXseriesprogrammablelogiccontroller,PLC,introducedinthebeveragebottlinglineintheapplication,givenadetailedprogramdesignprocess.PLCcontroloftheuseofbeveragefillingproductionprocess,whichcaneffectivelyimprovetheproductionefficiencyoffilling,andsignificantlyincreasethereliabilityofcontrolsystemsandflexible.andtakeouttheideaofcontrolthelevelandpressureinfullyautomatedfillingGlandwithamorematurePIDalgorithminthefieldofcontrolfinally.Keywords:fillinglines;LadderDiagram；PIDregulation1绪论1.1啤酒包装工业的发展现状众所周知，从1979年至今，我国的啤酒工业经历了二次增长高潮。第一次是在1979年～1988年，其间啤酒厂由70多个发展到80多个，啤酒产量由40～50万吨增加到880万吨；第二次从1990年到现在，啤酒厂进一步增加了100余个，1998年啤酒产量达到1987.67万吨，居世界第二。啤酒生产企业中也不乏涌现出了年产量80万吨的大型啤酒生产企业（燕京啤酒集团）。由于我国人口众多，人均啤酒消费量只有世界的1/2，大大低于世界平均消费水平。预计今后数年，我国啤酒增长率仍会维持在一个较高的水平上。2001年啤酒产量为2274万吨，2002年啤酒产量达到2386万吨，首次超过美国成为世界第一个啤酒生产大国。根据食品工业部门预测，啤酒今后几年增长率维持在8%左右。1.1.1国内啤酒包装设备的发展状况我国啤酒包装设备的生产厂家在60年代初到70年代末只有几家，其生产能力处于一种引进国内设备并加以仿制的阶段，如70年代末，广州轻工业机械设计研究所消化吸收西德、意大利、美国、日本等过的进口设备，开发出8000瓶/每小时的啤酒洗瓶、灌瓶、压盖、贴标生产线。到80年代，国内普及包装设备的生产厂家有几十个，但制造水平、设备性能与国外先进水平相比差距较大，在1987年上半年我国从西欧、东欧、日本等过引进200多条灌装线。大90年代啤酒饮料加工设备的成套与配套生产企业接近600家...
