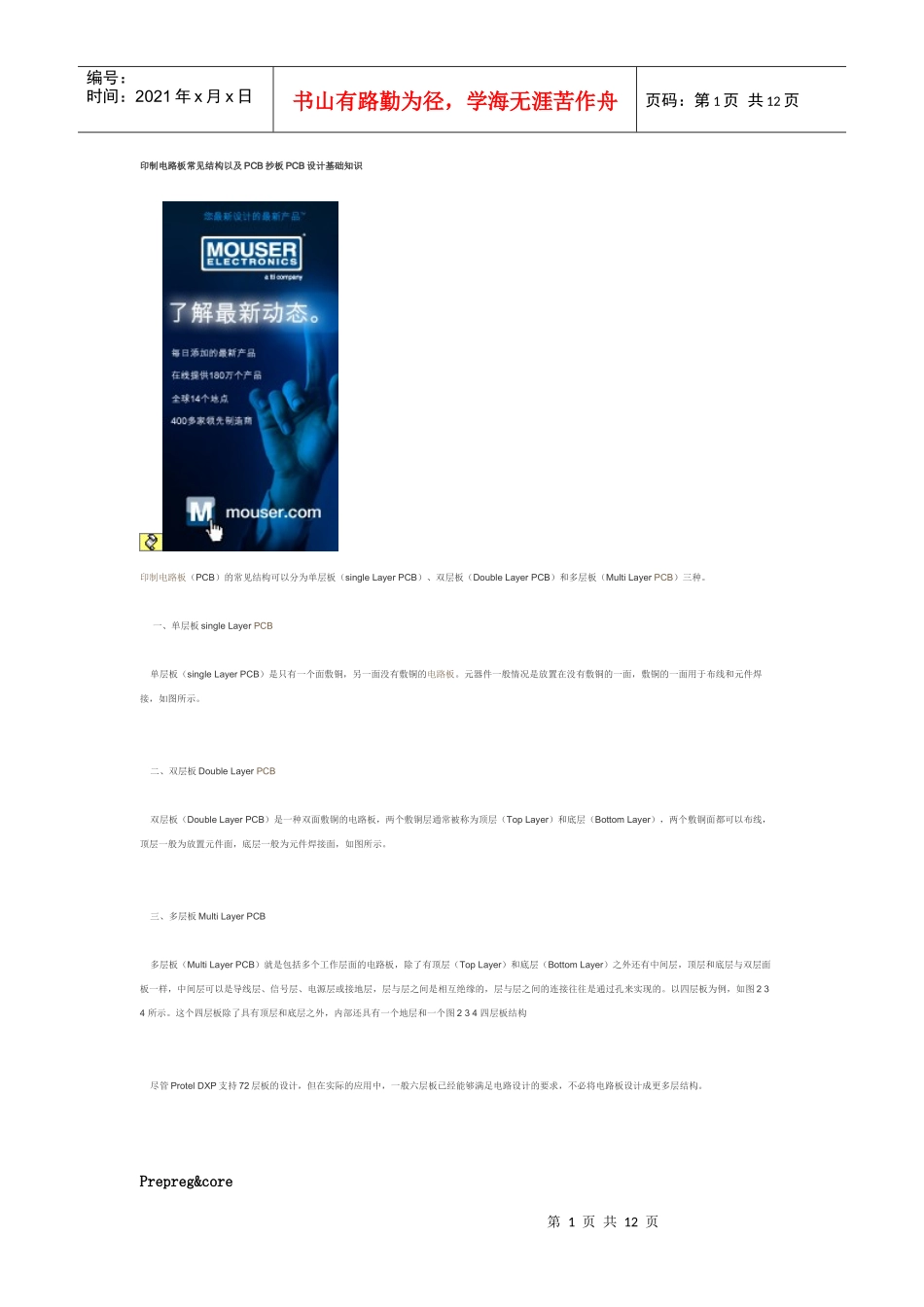

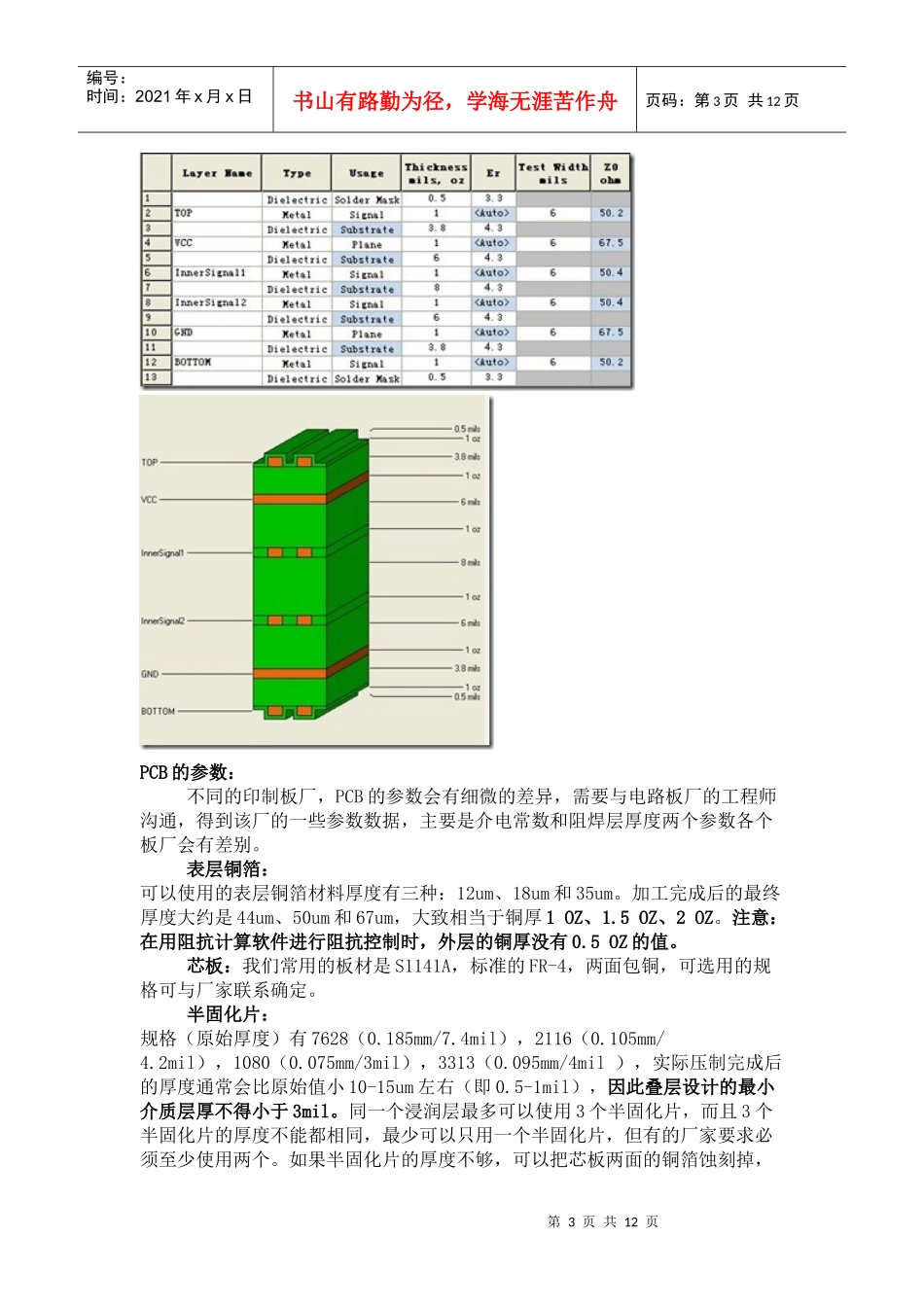

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页印制电路板常见结构以及PCB抄板PCB设计基础知识印制电路板（PCB）的常见结构可以分为单层板（singleLayerPCB）、双层板（DoubleLayerPCB）和多层板（MultiLayerPCB）三种。一、单层板singleLayerPCB单层板（singleLayerPCB）是只有一个面敷铜，另一面没有敷铜的电路板。元器件一般情况是放置在没有敷铜的一面，敷铜的一面用于布线和元件焊接，如图所示。二、双层板DoubleLayerPCB双层板（DoubleLayerPCB）是一种双面敷铜的电路板，两个敷铜层通常被称为顶层（TopLayer）和底层（BottomLayer），两个敷铜面都可以布线，顶层一般为放置元件面，底层一般为元件焊接面，如图所示。三、多层板MultiLayerPCB多层板（MultiLayerPCB）就是包括多个工作层面的电路板，除了有顶层（TopLayer）和底层（BottomLayer）之外还有中间层，顶层和底层与双层面板一样，中间层可以是导线层、信号层、电源层或接地层，层与层之间是相互绝缘的，层与层之间的连接往往是通过孔来实现的。以四层板为例，如图234所示。这个四层板除了具有顶层和底层之外，内部还具有一个地层和一个图234四层板结构尽管ProtelDXP支持72层板的设计，但在实际的应用中，一般六层板已经能够满足电路设计的要求，不必将电路板设计成更多层结构。Prepreg&core第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页Prepreg：半固化片，又称预浸材料，是用树脂浸渍并固化到中间程度(B阶)的薄片材料。半固化片可用作多层印制板的内层导电图形的黏结材料和层间绝缘。在层压时，半固化片的环氧树脂融化、流动、凝固，将各层电路毅合在一起，并形成可靠的绝缘层。core:芯板，芯板是一种硬质的、有特定厚度的、两面包铜的板材，是构成印制板的基础材料。通常我们所说的多层板是由芯板和半固化片互相层叠压合而成的。而半固化片构成所谓的浸润层，起到粘合芯板的作用，虽然也有一定的初始厚度，但是在压制过程中其厚度会发生一些变化。通常多层板最外面的两个介质层都是浸润层，在这两层的外面使用单独的铜箔层作为外层铜箔。外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ(1OZ约为35um或1.4mil)三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1OZ左右。内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。多层板的最外层是阻焊层，就是我们常说的“绿油”，当然它也可以是黄色或者其它颜色。阻焊层的厚度一般不太容易准确确定，在表面无铜箔的区域比有铜箔的区域要稍厚一些，但因为缺少了铜箔的厚度，所以铜箔还是显得更突出，当我们用手指触摸印制板表面时就能感觉到。当制作某一特定厚度的印制板时，一方面要求合理地选择各种材料的参数，另一方面，半固化片最终成型厚度也会比初始厚度小一些。下面是一个典型的6层板叠层结构（iMX255coreboard）：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页PCB的参数：不同的印制板厂，PCB的参数会有细微的差异，需要与电路板厂的工程师沟通，得到该厂的一些参数数据，主要是介电常数和阻焊层厚度两个参数各个板厂会有差别。表层铜箔：可以使用的表层铜箔材料厚度有三种：12um、18um和35um。加工完成后的最终厚度大约是44um、50um和67um，大致相当于铜厚1OZ、1.5OZ、2OZ。注意：在用阻抗计算软件进行阻抗控制时，外层的铜厚没有0.5OZ的值。芯板：我们常用的板材是S1141A，标准的FR-4，两面包铜，可选用的规格可与厂家联系确定。半固化片：规格（原始厚度）有7628（0.185mm/7.4mil），2116（0.105mm/4.2mil），1080（0.075mm/3mil），3313（0.095mm/4mil），实际压制完成后的厚度通常会比原始值小10-15um左右（即0.5-1mil），因此叠层设计的最小介质层厚不得小于3mil。同一个浸润层最多可以使用3个半固化片，而且3个半固化片的厚度不能都相同，最少可以只用一个半固化片，但有的厂家要求必须至少使用两个。如果半固化片的厚度不够，可...
