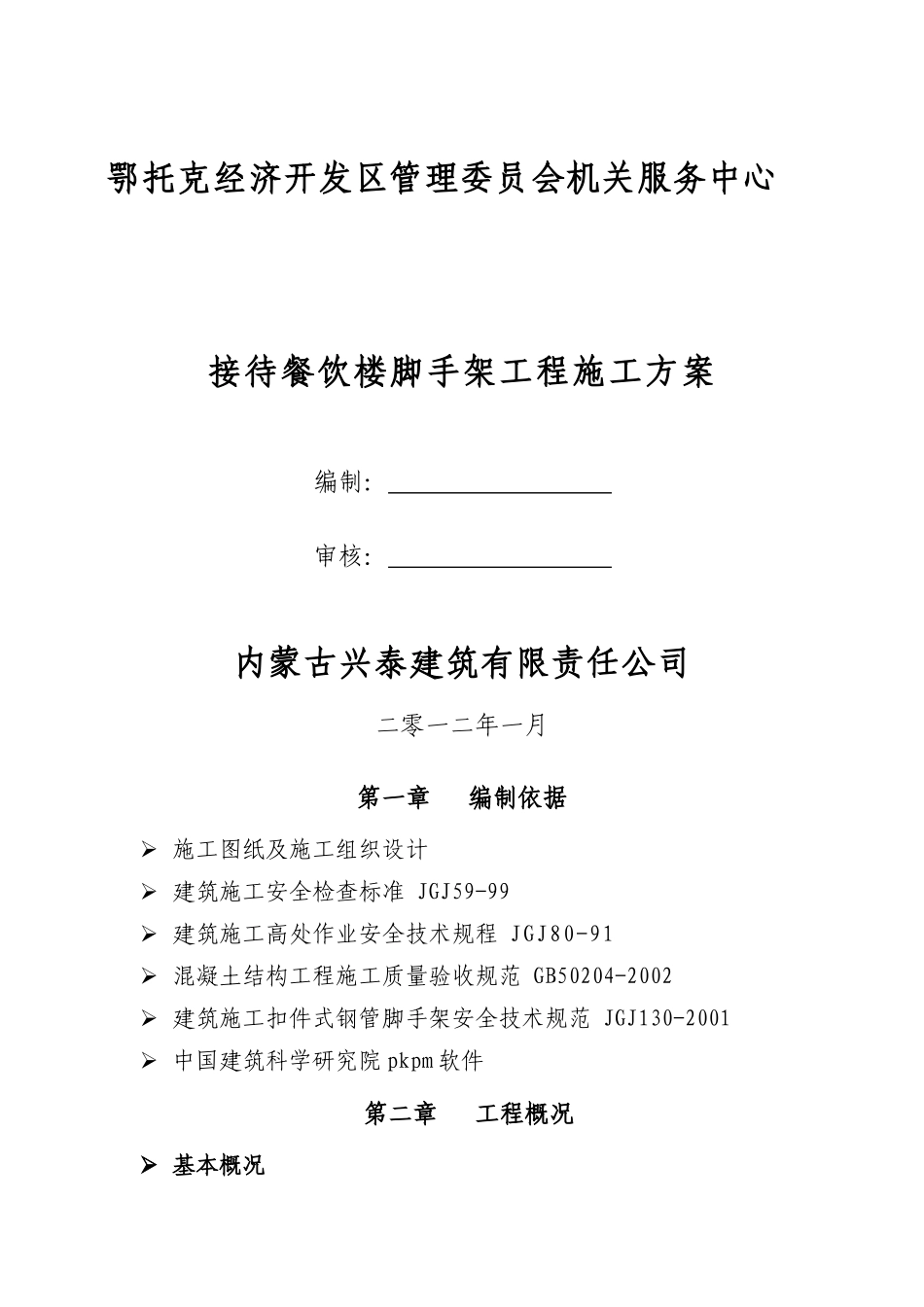

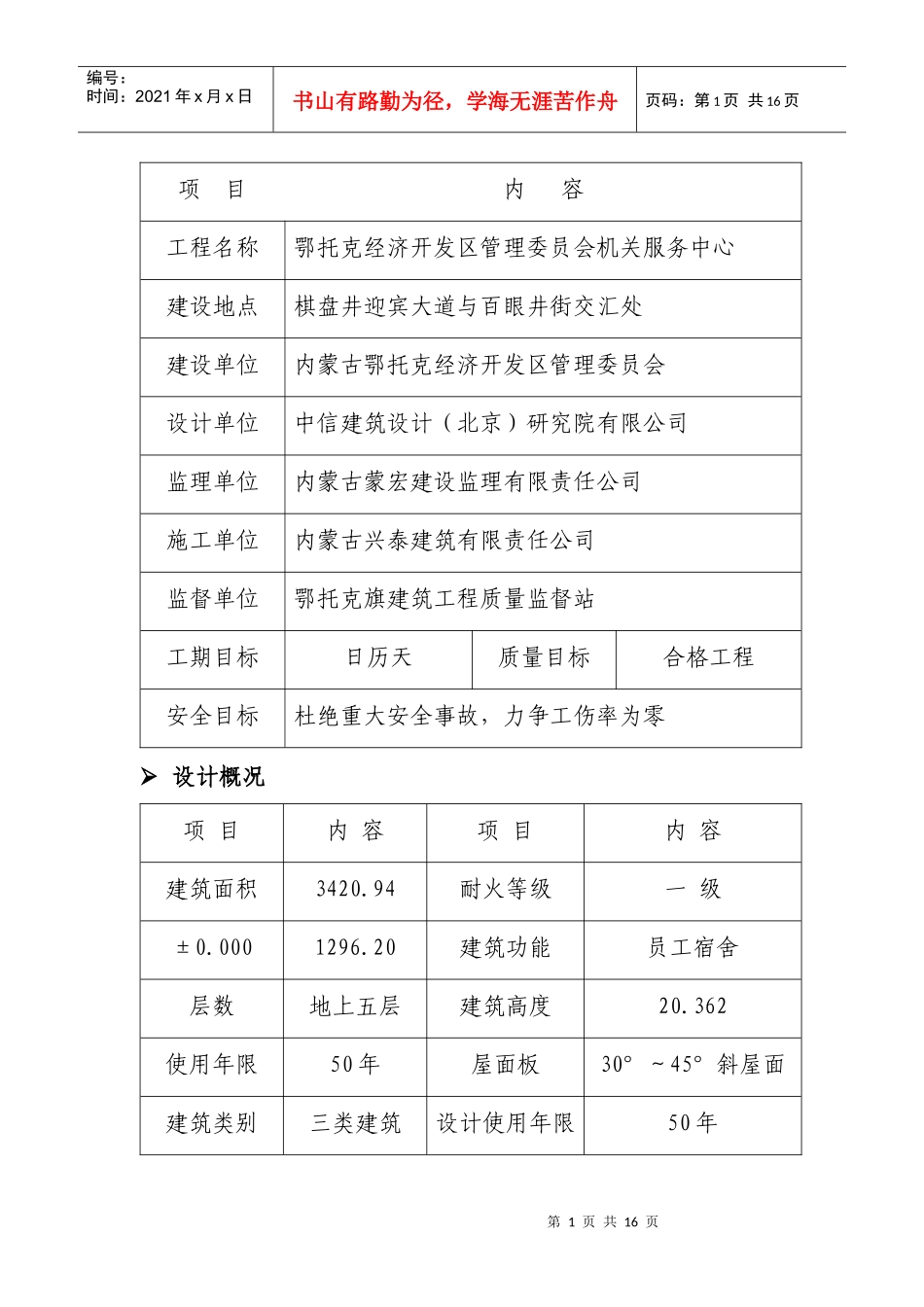

鄂托克经济开发区管理委员会机关服务中心接待餐饮楼脚手架工程施工方案编制：审核：内蒙古兴泰建筑有限责任公司二零一二年一月第一章编制依据施工图纸及施工组织设计建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规程JGJ80-91混凝土结构工程施工质量验收规范GB50204-2002建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001中国建筑科学研究院pkpm软件第二章工程概况基本概况第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页项目内容工程名称鄂托克经济开发区管理委员会机关服务中心建设地点棋盘井迎宾大道与百眼井街交汇处建设单位内蒙古鄂托克经济开发区管理委员会设计单位中信建筑设计（北京）研究院有限公司监理单位内蒙古蒙宏建设监理有限责任公司施工单位内蒙古兴泰建筑有限责任公司监督单位鄂托克旗建筑工程质量监督站工期目标日历天质量目标合格工程安全目标杜绝重大安全事故，力争工伤率为零设计概况项目内容项目内容建筑面积3420.94耐火等级一级±0.0001296.20建筑功能员工宿舍层数地上五层建筑高度20.362使用年限50年屋面板30°～45°斜屋面建筑类别三类建筑设计使用年限50年第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页结构形式框架结构基础形式柱下独立基础抗震等级三级场地类别Ⅱ类第三章施工准备技术准备1、技术人员认真熟悉图纸和施工专项方案，严格按照设计要求及国家现行安全规范进行脚手架搭设。2、技术人员对操作班组做好本分项工程的详细技术交底、安全交底，明确脚手架安装标准及拆除要求。3、质检员、材料员认真掌握进场材料检查标准与质量要求，做好进场材料验收。材料准备所用材料都经建设主管部门产品认证，并经现场取样试验合格后才投入使用。钢管：采用Φ48×3.5mm的标准钢管，表面平直光滑，无裂纹、分层、压痕、划道和硬弯。使用前除锈并统一涂色，剪力撑按300mm分段刷红白油漆。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页扣件：采用1kg/个的标准扣件，表面不得有裂纹、气孔、疏松、砂眼等锻造缺陷。扣件与钢管的吻合面要接触良好，加紧钢管时开口处最大距离小于5mm，螺栓不得滑丝。脚手板：采用50×300×4000mm的松木，板两端绑扎4mm的镀锌铁丝两道，不得使用腐朽或有裂纹的脚手板。安全网：立网采用绿色密目式安全网，网眼满足2400目／cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3.0kg以上；平网采用网眼规格为50×50的一层尼龙绳水平安全网。连墙件：选用Φ48×3.5mm的钢管，外与脚手架采用扣件锁紧，里与建筑物可靠固定。作业条件1、劳务公司配备专业架子工数量应满足现场施工需求。同时，配备足够数量的普工，用于材料传递、清理等辅助工作。2、钢管、扣件、脚手板等材料的运输由塔吊掉运，人工配合就位。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页第四章脚手架搭设方案架体部署根据工程结构形式，外架沿建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护；内架采用满堂红扣件式钢管脚手架，砌体、内装饰采用活动脚手架；脚手架大横杆、小横杆、立杆统一涂成黄色，剪刀撑按300mm分段刷红白油漆。搭设参数单立杆双排脚手架搭设高度19米，立杆距结构外墙0.35m，横距1.05m、纵距1.50m，步距1.80m，扫地杆距地0.2m统圈设置。连墙件采用2步3跨刚性连接；满堂架纵横间距1.0m,步距1.5m，扫地杆距地0.2m。第五章施工工艺及构造要求脚手架搭设流程铺设垫板→摆放扫地杆→竖立杆并与扫地杆扣牢→安装第一步大横杆→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→设置连墙件→接长立杆→加设剪刀撑→铺脚手板挡脚板→设护身栏杆→张挂安全网第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页脚手架搭设1、脚手架基础脚手架地基础在回填土完后夯实，表面浇筑150mm厚1.5m...
