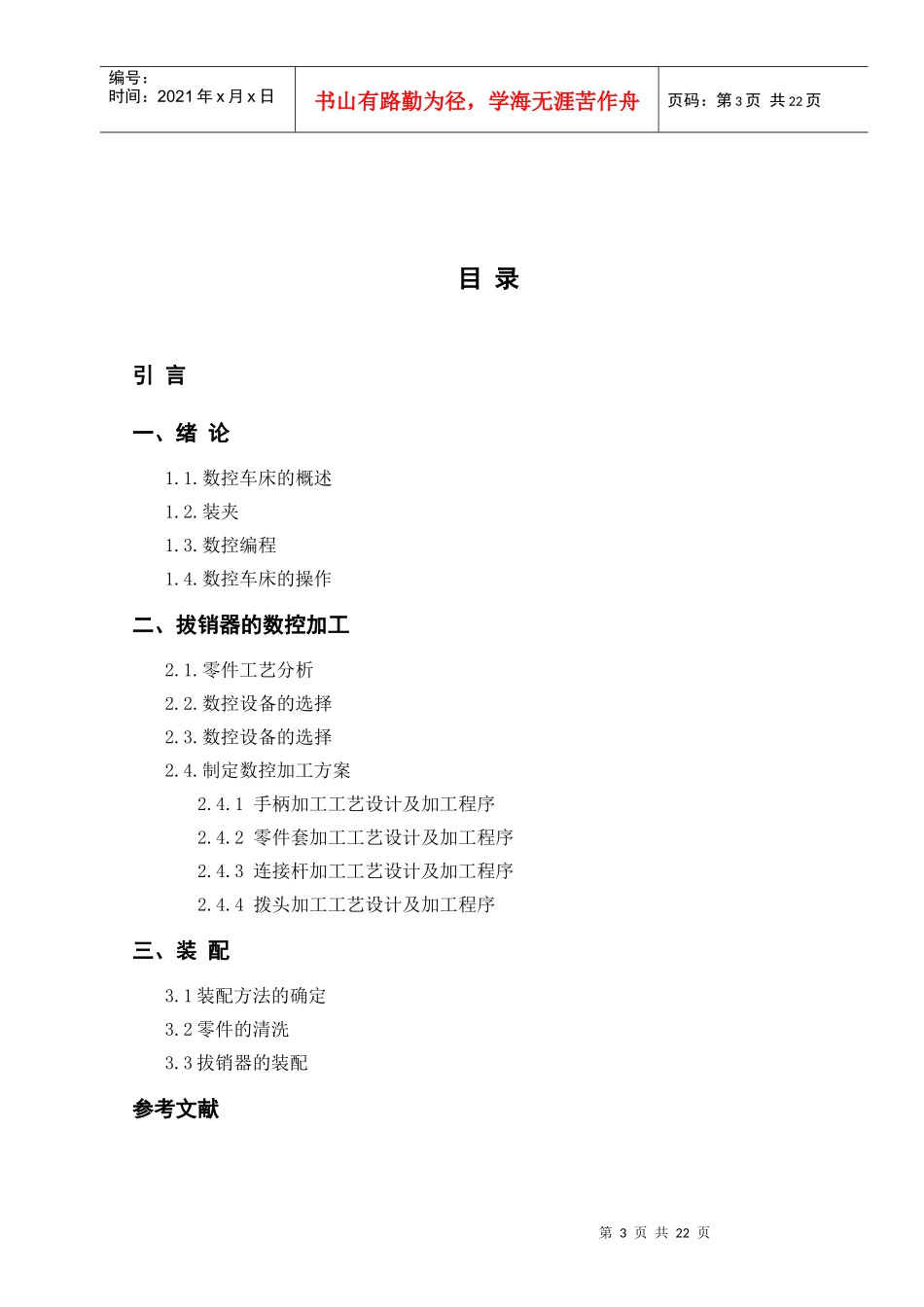

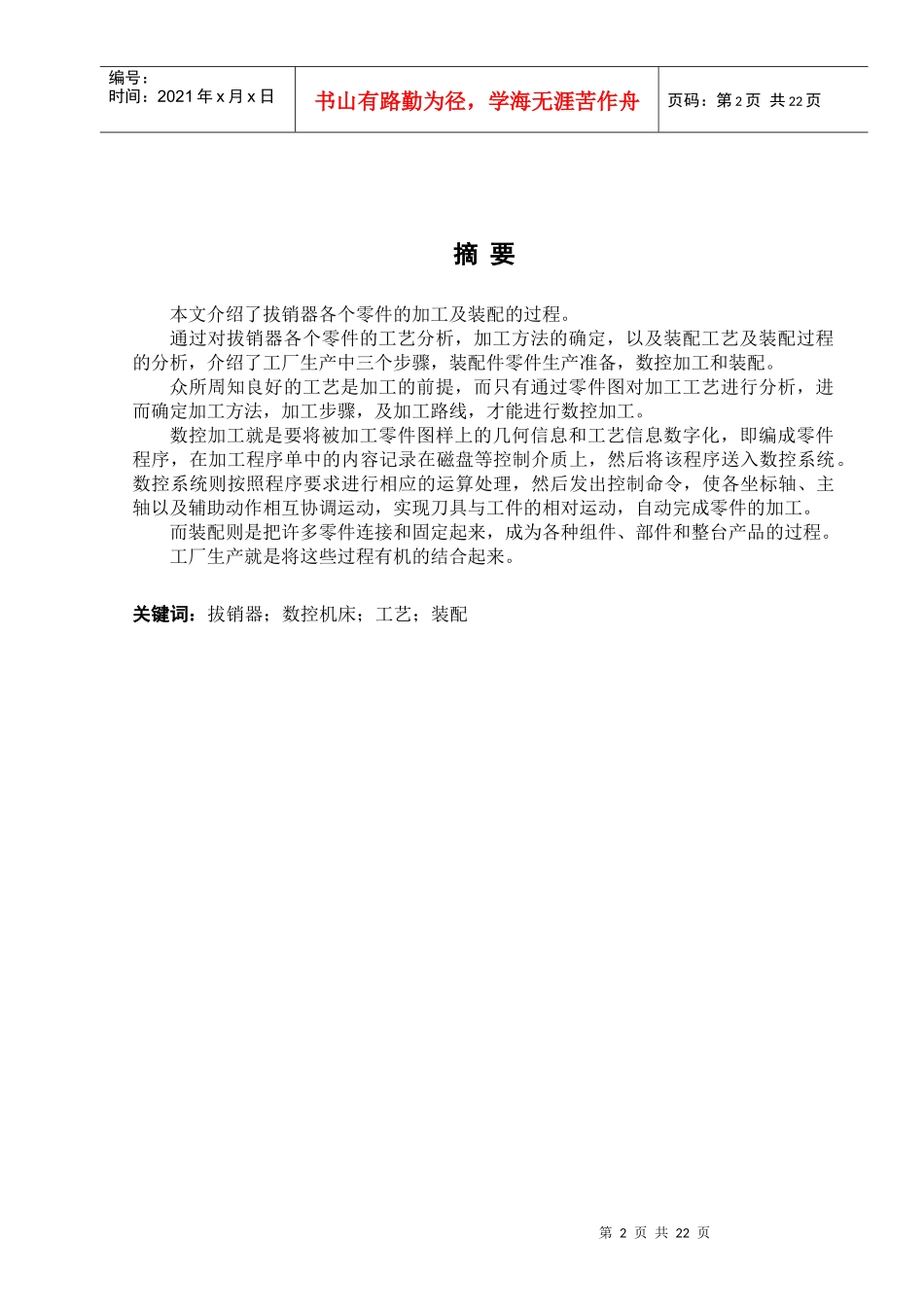

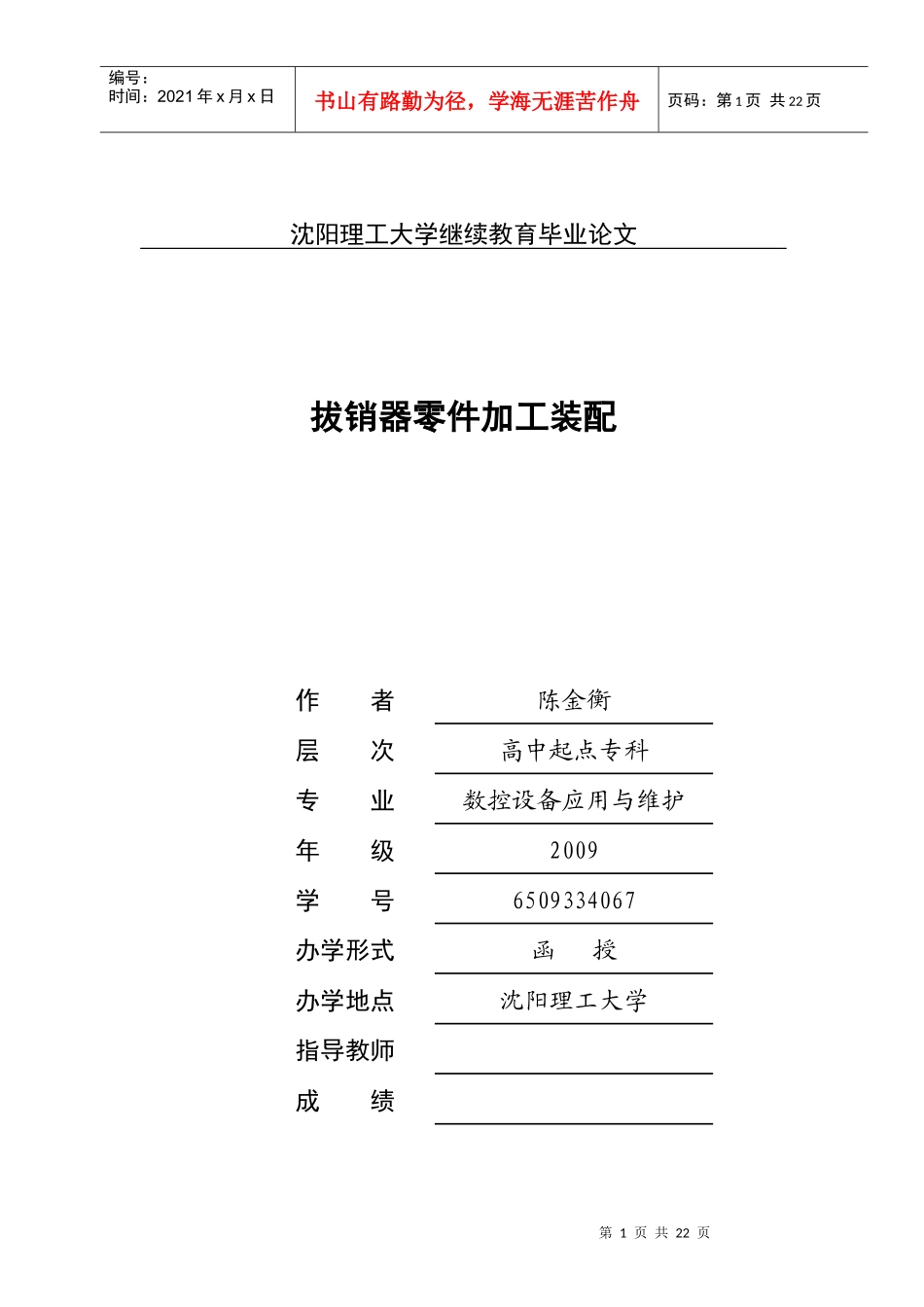

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页沈阳理工大学继续教育毕业论文拔销器零件加工装配作者陈金衡层次高中起点专科专业数控设备应用与维护年级2009学号6509334067办学形式函授办学地点沈阳理工大学指导教师成绩第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页摘要本文介绍了拔销器各个零件的加工及装配的过程。通过对拔销器各个零件的工艺分析，加工方法的确定，以及装配工艺及装配过程的分析，介绍了工厂生产中三个步骤，装配件零件生产准备，数控加工和装配。众所周知良好的工艺是加工的前提，而只有通过零件图对加工工艺进行分析，进而确定加工方法，加工步骤，及加工路线，才能进行数控加工。数控加工就是要将被加工零件图样上的几何信息和工艺信息数字化，即编成零件程序，在加工程序单中的内容记录在磁盘等控制介质上，然后将该程序送入数控系统。数控系统则按照程序要求进行相应的运算处理，然后发出控制命令，使各坐标轴、主轴以及辅助动作相互协调运动，实现刀具与工件的相对运动，自动完成零件的加工。而装配则是把许多零件连接和固定起来，成为各种组件、部件和整台产品的过程。工厂生产就是将这些过程有机的结合起来。关键词：拔销器；数控机床；工艺；装配第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页目录引言一、绪论1.1.数控车床的概述1.2.装夹1.3.数控编程1.4.数控车床的操作二、拔销器的数控加工2.1.零件工艺分析2.2.数控设备的选择2.3.数控设备的选择2.4.制定数控加工方案2.4.1手柄加工工艺设计及加工程序2.4.2零件套加工工艺设计及加工程序2.4.3连接杆加工工艺设计及加工程序2.4.4拨头加工工艺设计及加工程序三、装配3.1装配方法的确定3.2零件的清洗3.3拔销器的装配参考文献第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页致谢拔销器零件加工装配前言数控机床集现代精密、计算机、通信液压气动、光电等多学科技术为一体，具有高效率、高精度、高自动换和高柔性的特点，是当代机械制造业的主流设备。它可加工普通机床无法加工的复杂零件，同时具有很高的加工精度和效率。而且在生产中会经常遇到比较复杂的轴类零件，要想保证加工精度，提高生产效率，应合理选择数控车床来进行加工。机械制造工厂的整台零件产品是由零件、支组件、组件和部件所组成。根据规定的技术要求，将零件或部件进行配合和连接，使之成为半成品或成品的过程，称为装配。装配工艺既要保证各个零件有正确的配合，又要保证它们之间由正确的相对位置。由于各种零件的工作情况和技术要求不同，因此装配机器产品要分别采用各种不同的工艺方法。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页一绪论1.1数控车床概述1.1.1、数控车床的组成数控车床一般由车床本体、数控装置（或称数控单元）、输出输入设备、伺服单元、驱动装置（或称执行机构）、电气控制装置、辅助装置、测量装置等组成。1.1.2、数控车床的特点1.适应性强当改变加工零件时，数控车床只需要更换零件的加工程序，不必用凸轮、靠模、样板或其它模具等专用工艺装备，且可采用承租技术的成套夹具。因此，生产准备周期短，有利于机械产品的迅速更新换代。2.适合复杂型面的加工由于数控车床能实现两轴或两轴以上的联动，所以能完成复杂型面的加工，特别是可用数学方程式和坐标点表示的形状复杂的零件。3.加工质量稳定数控车床是根据数控程序自动进行加工，可以避免人为的误差，这就保证了零件加工质量的稳定性。4.生产效率高在数控车床上可以采用较大的切削用量，有效的节省了机动工时。还有自动调速、自动换刀和其它辅助操作自动功能，使辅助时间大为简短，而且一般不需要工序间的检验与测量，所以，比普通车床的生产效率高３－４倍，甚至更高。5.加工精度高行数控车床有较高的加工精度，一般在0.005—0.01ｍｍ之间。数控车床的加工精度不受零件复杂程度的影其定位精度比较，...
