岭东大道路灯跳闸原因分析及处理建议报告VIP免费

岭东大道路灯跳闸原因分析及处理建议报告_第1页
1/2

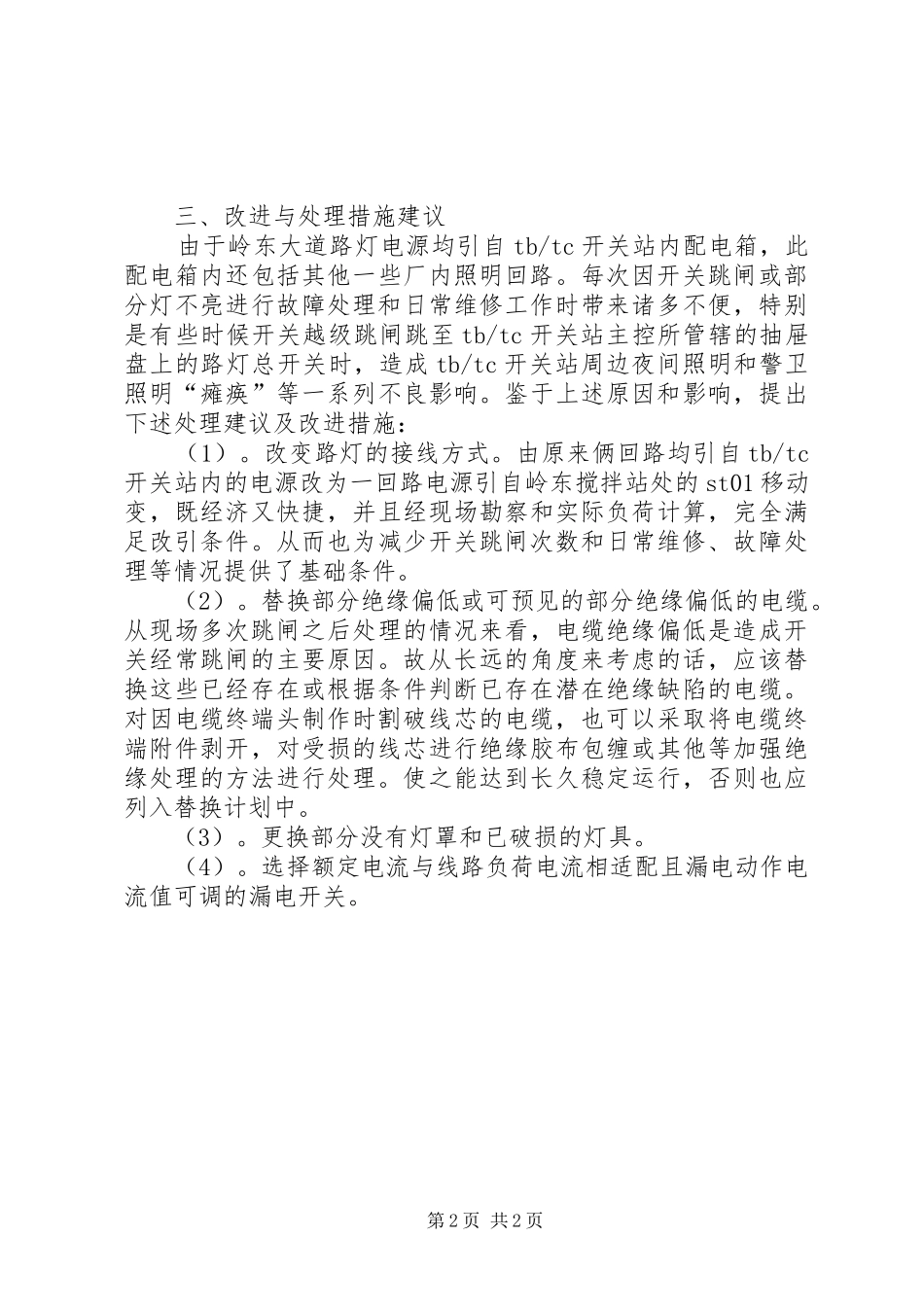

岭东大道路灯跳闸原因分析及处理建议报告_第2页
2/2
岭东大道路灯跳闸原因分析及处理建议报告岭东大道路灯跳闸原因分析及处理建议一、岭东大道路灯简单概况岭东大道路灯自lby楼前排洪沟西侧桥起至岭东搅拌站止,共有路灯盏数36盏,路灯电源由俩回路均引自tb/tc开关站内同一配电箱这种接线方式组成。主要承担该路段夜间照明和铁丝网警卫照明。二、开关跳闸原因分析空气潮湿和下雨渗水导致线路绝缘降低是岭东大道路灯开关跳闸的主要原因;配电箱内开关选配不尽合理,漏电开关动作电流值与回路正常泄漏电流不相适配,也是开关经常跳闸的间接原因。从多次现场处理的过程和结果来分析和判断,造成岭东大道路灯开关跳闸的主要因素有:(1):灯具、灯罩由于日常维修和台风、气候等因素的影响,使小部分灯具、灯罩出现不同程度的破损、脱落,在下雨较多和空气湿度较高的时期,容易使灯具内线路、端子和镇流器因潮气和雨水等进入的缘故导致绝缘降低,进而引起开关跳闸。(2):电缆由于电缆当时在敷设施工过程中,有可能因保护不当或施工方法欠妥等原因,造成电缆部分绝缘破损,在雨水和潮气长年侵蚀的作用下,致使电缆部分绝缘缺陷不断加深、扩大。最终导致电缆中部分线芯绝缘降低甚至有些线芯已经完全接地,引起开关跳闸;另一方面,作业人员当时在进行电缆终端头制作时,因开剥电缆内护层时用刀不慎,使大部分电缆线芯的绝缘层出现了不同程度的割破受损,由于电缆中有填充料的存在,在雨水、潮气的作用下,线芯的泄漏电流不断增大,有些线芯在用力的作用下,出现了部分线芯的割破口与钢铠相贴在一起的情况,从而导致开关跳闸。(3):开关配电箱内的漏电开关漏电动作电流值为30ma,在下雨相对多发时期和线路长度较长、负荷较多的情况下,这设定过小的动作电流值也是导致开关本身经常跳闸的一个不可忽视的因素。第1页共2页三、改进与处理措施建议由于岭东大道路灯电源均引自tb/tc开关站内配电箱,此配电箱内还包括其他一些厂内照明回路。每次因开关跳闸或部分灯不亮进行故障处理和日常维修工作时带来诸多不便,特别是有些时候开关越级跳闸跳至tb/tc开关站主控所管辖的抽屉盘上的路灯总开关时,造成tb/tc开关站周边夜间照明和警卫照明“瘫痪”等一系列不良影响。鉴于上述原因和影响,提出下述处理建议及改进措施:(1)。改变路灯的接线方式。由原来俩回路均引自tb/tc开关站内的电源改为一回路电源引自岭东搅拌站处的st01移动变,既经济又快捷,并且经现场勘察和实际负荷计算,完全满足改引条件。从而也为减少开关跳闸次数和日常维修、故障处理等情况提供了基础条件。(2)。替换部分绝缘偏低或可预见的部分绝缘偏低的电缆。从现场多次跳闸之后处理的情况来看,电缆绝缘偏低是造成开关经常跳闸的主要原因。故从长远的角度来考虑的话,应该替换这些已经存在或根据条件判断已存在潜在绝缘缺陷的电缆。对因电缆终端头制作时割破线芯的电缆,也可以采取将电缆终端附件剥开,对受损的线芯进行绝缘胶布包缠或其他等加强绝缘处理的方法进行处理。使之能达到长久稳定运行,否则也应列入替换计划中。(3)。更换部分没有灯罩和已破损的灯具。(4)。选择额定电流与线路负荷电流相适配且漏电动作电流值可调的漏电开关。第2页共2页
