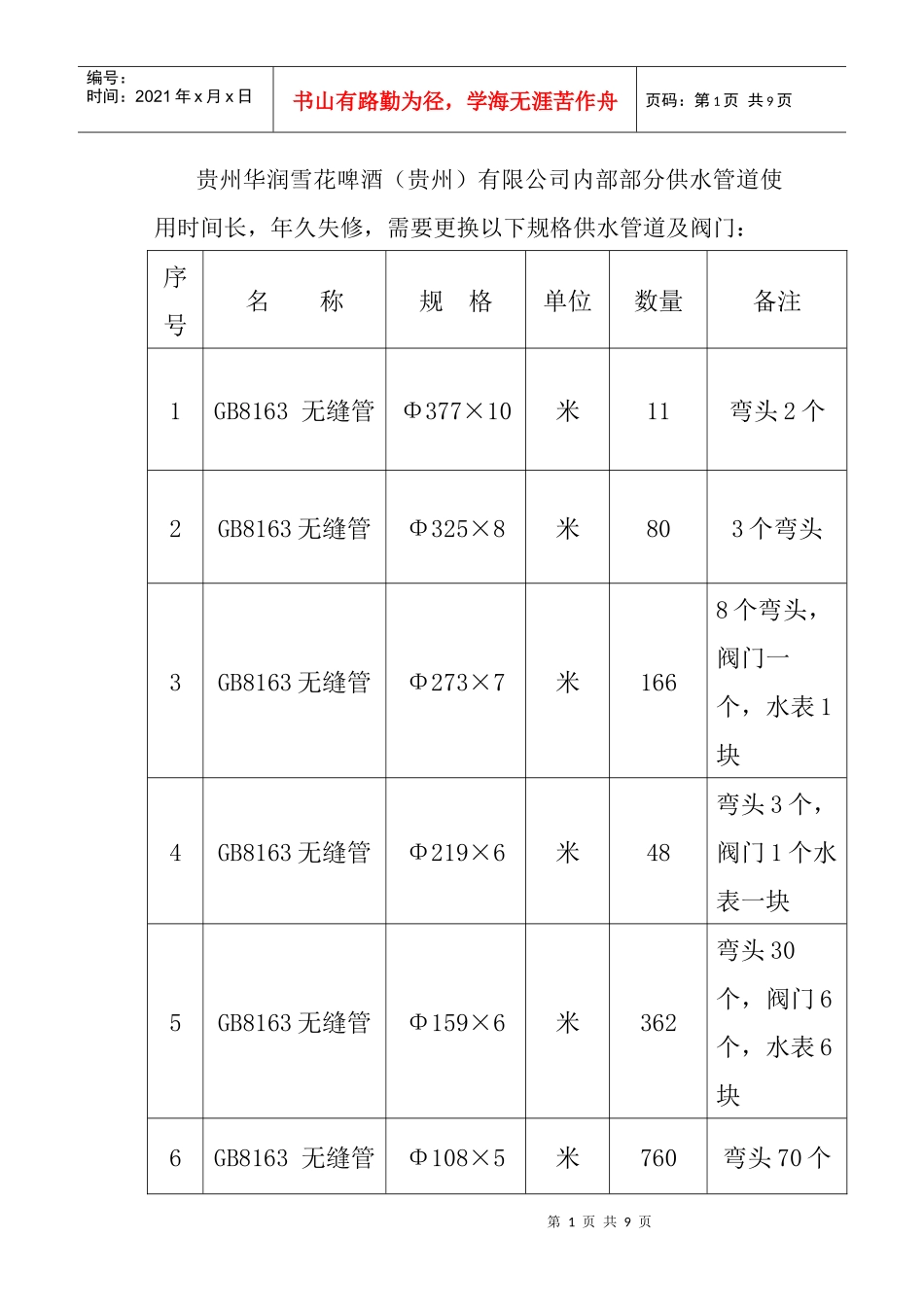

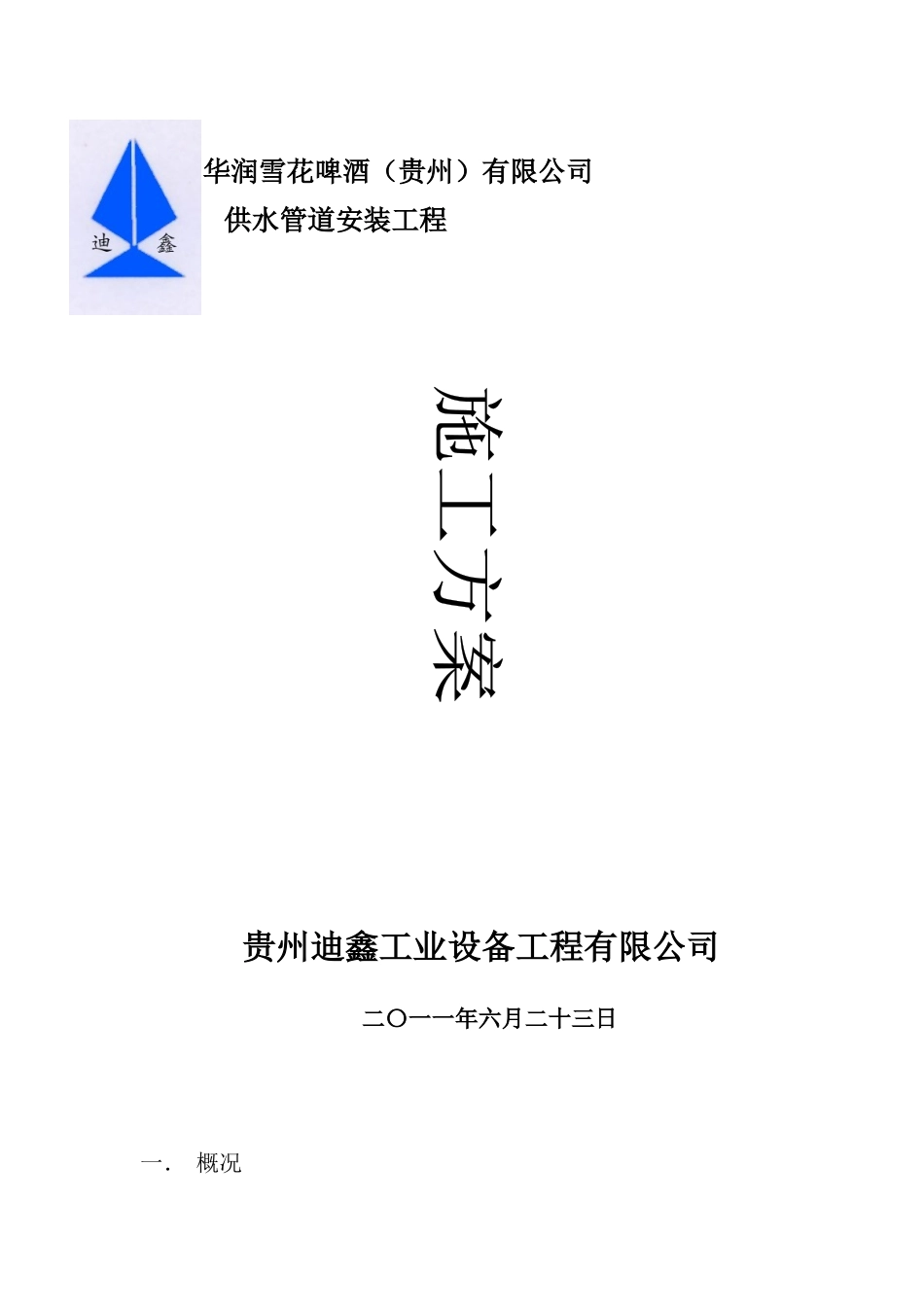

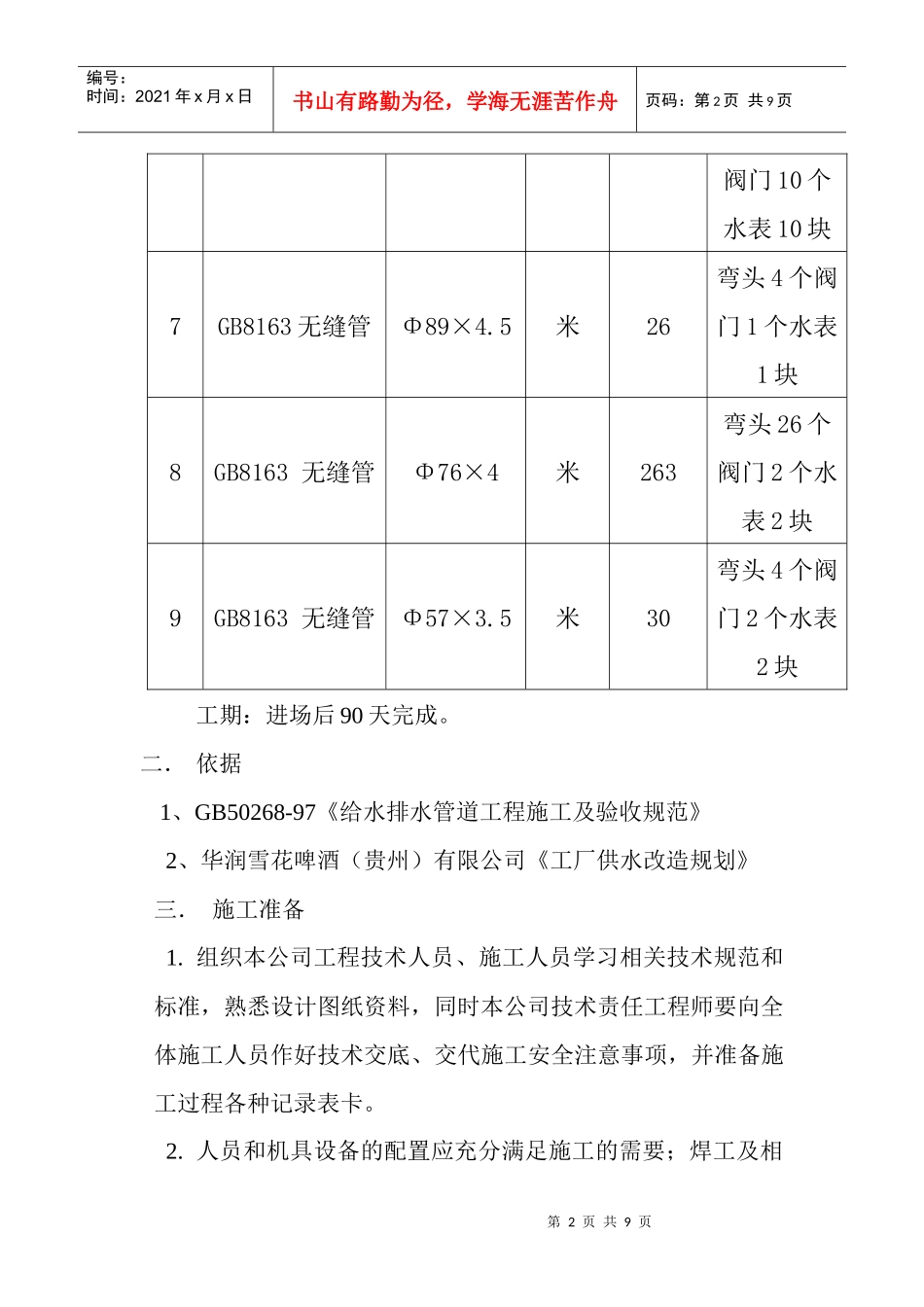

华润雪花啤酒（贵州）有限公司供水管道安装工程贵州迪鑫工业设备工程有限公司二〇一一年六月二十三日一．概况第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页贵州华润雪花啤酒（贵州）有限公司内部部分供水管道使用时间长，年久失修，需要更换以下规格供水管道及阀门：序号名称规格单位数量备注1GB8163无缝管Φ377×10米11弯头2个2GB8163无缝管Φ325×8米803个弯头3GB8163无缝管Φ273×7米1668个弯头，阀门一个，水表1块4GB8163无缝管Φ219×6米48弯头3个，阀门1个水表一块5GB8163无缝管Φ159×6米362弯头30个，阀门6个，水表6块6GB8163无缝管Φ108×5米760弯头70个第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页阀门10个水表10块7GB8163无缝管Φ89×4.5米26弯头4个阀门1个水表1块8GB8163无缝管Φ76×4米263弯头26个阀门2个水表2块9GB8163无缝管Φ57×3.5米30弯头4个阀门2个水表2块工期：进场后90天完成。二．依据1、GB50268-97《给水排水管道工程施工及验收规范》2、华润雪花啤酒（贵州）有限公司《工厂供水改造规划》三．施工准备1.组织本公司工程技术人员、施工人员学习相关技术规范和标准，熟悉设计图纸资料，同时本公司技术责任工程师要向全体施工人员作好技术交底、交代施工安全注意事项，并准备施工过程各种记录表卡。2.人员和机具设备的配置应充分满足施工的需要；焊工及相第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页关操作人员必须具备相应的资格证。3.采购好管道的主材、辅材、管件、阀门、附件等，并进行验收合格。4.搞好管子、弯管、管件的预制和支承件的加工。5.清整施工现场，确保施工用水、电及道路的畅通，为安装施工的顺利进行创造条件。四．施工方法、程序和工艺1．按设计图纸要求，管道安装、敷设布置合理，管道表面美观，力求横平竖直。2.在原有的管架上铺设水管时，先检查管架是否满足增加载荷后不影响原有管道的检修、维护，支撑受力符合安全需要。3.选材要求：所安装的管道选用GB8163无缝管，管材均必须有出厂质量证明书，选管时注意不能有裂纹、皱纹、夹隔，壁厚必须均匀才可使用。4.管穿过墙壁或穿过楼板时，均应加装套管，管道与套管之间的间隙不应小于10mm，并在空隙里填塞石棉绳等绝缘物，且绝缘物内不得含铁削,铁锈。5.水压试验：施焊完毕、将所安装的管道出口阀门关闭，管道的最高位置安装排空口、管内灌满水。作水压要有两块1.5级经计量检定合格的压力表，水压试验用手压泵缓慢升压到工作压力0.5MPa、安排人员检查无异常情况后第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页再升至超压试验压力0.625MPa：稳压10分钟，然后降至工作压力，稳压30分钟。经全面检查，以压力不降、无渗漏和异常情况为合格，然后缓慢降压。6、管道焊接作所有焊缝的10%的渗透检测合格。7.打开自来水管进口阀，开启自来水管出口阀门，直至出水干净无异物冲出为止。8、进场安装人员名单：程远强项目负责人龙兴忠持证焊工罗本俊持证焊工费敬林持证焊工阮世勇持证焊工其他人员：10人五、工程报价（一）管道主材施工报价（含材料采购搬运、二次搬运、吊车费）序号名称规格单位数量工程报价（元）1GB8163无缝管Φ377×10米1113600第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2GB8163无缝管Φ325×8米80738003GB8163无缝管Φ273×7米1661116004GB8163无缝管Φ219×6米48170005GB8163无缝管Φ159×6米3621220006GB8163无缝管Φ108×5米7601570007GB8163无缝管Φ89×4.5米2636008GB8163无缝管Φ76×4米263281009GB8163无缝管Φ57×3.5米302000合计528700（二）阀门水表主材安装报价（含法兰螺栓金属垫）第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页序号名称规格单位数量工程报价（元）1法兰闸阀DN250PN16个135002法兰闸阀DN200PN10个119403水表DN200PN10个126004法兰闸阀DN150PN10个690005...
